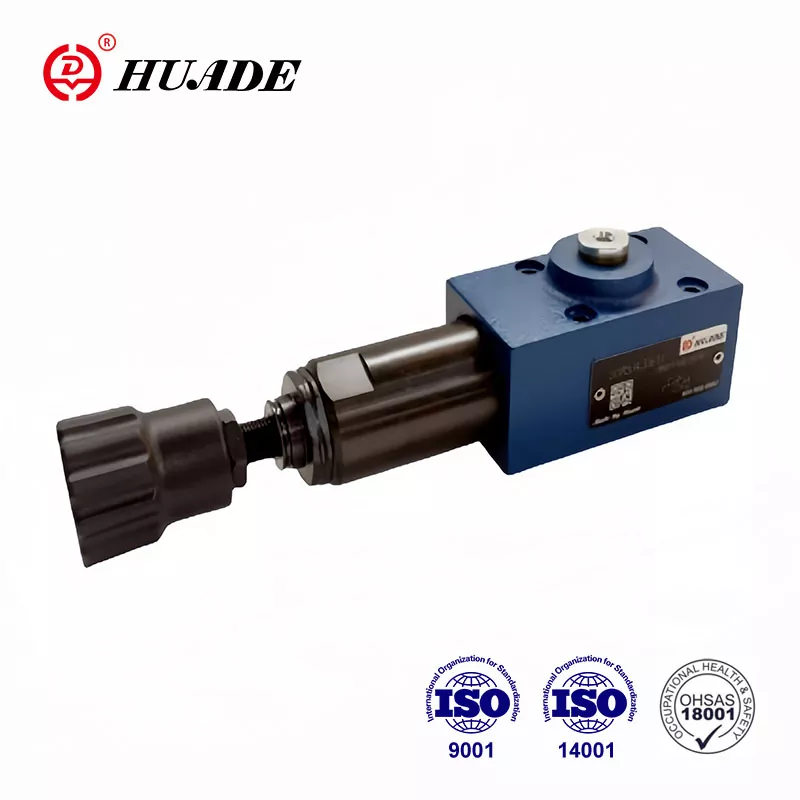

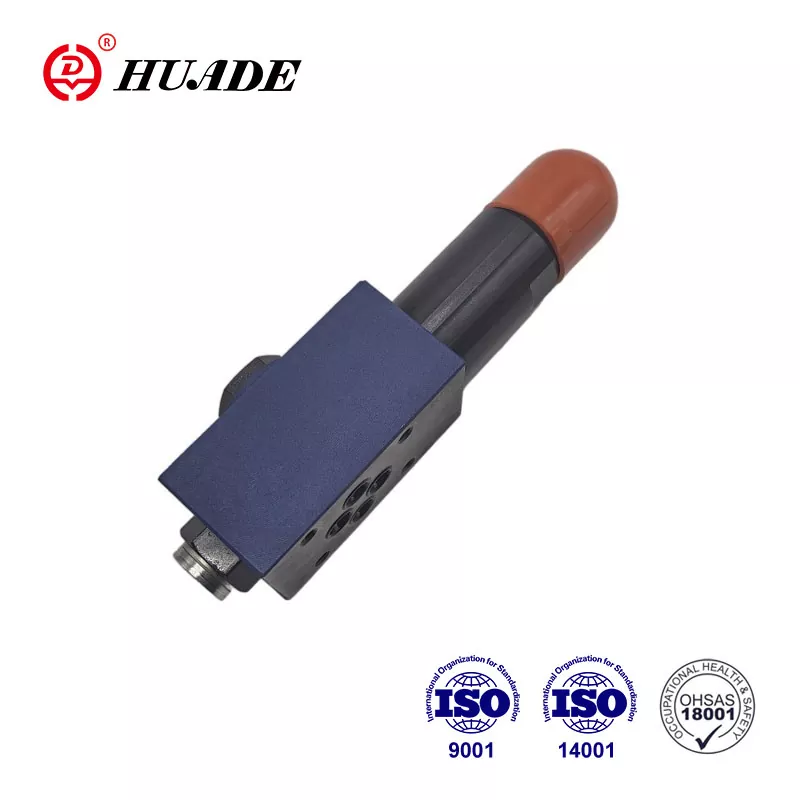

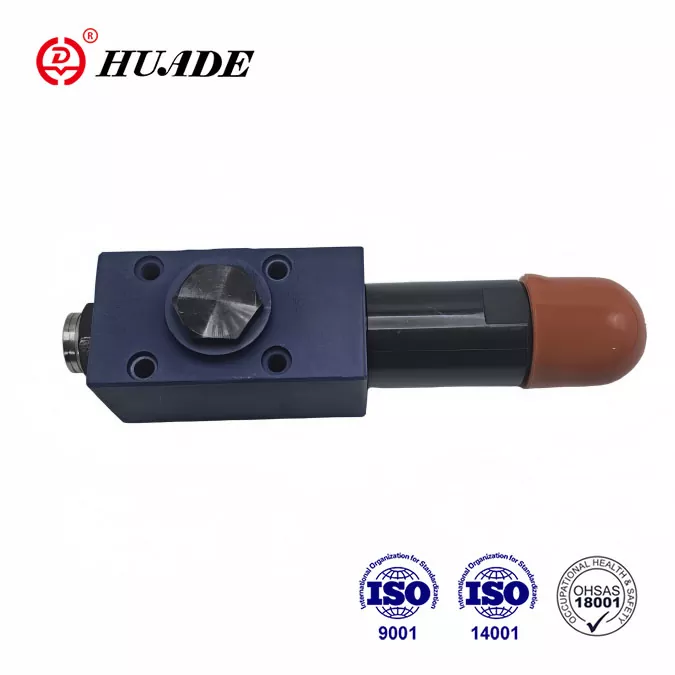

Ang pangunahing pag -andar ng presyon ng pagbabawas ng balbula DR 6 dp ay upang makontrol ang presyon sa system. Dahil sa pangmatagalang kooperasyon, ang serye ng DR 6 DP sa pamamagitan ng Huade® ay maaaring palitan ang parehong uri ng Rexroth. Ang pabrika ay isang pambansang pangunahing negosyo at nakakuha ng isang serye ng mga honorary certificates at patent sa China. Ang Huade Hydraulic ay nakatuon sa pagiging praktiko ng mga produkto nito habang tinitiyak ang kalidad ng mga produkto nito. Ang mga presyo ng presyon ng pagbabawas ng mga balbula ay medyo mura.
|
Max.operating pressure (port p) (MPa) |
Hanggang sa 31.5 |
|
Max. Pangalawang Presyon (Port A) (MPA) |
hanggang sa2.5; hanggang sa7.5; hanggang sa 15.0; hanggang sa 21.0; Up To31.5 |
|
Max.back Pressure (Ports T (Y)) (MPA) |
Hanggang sa 16 |
|
Max.flow (l/min) |
hanggang sa 60 |
|
Pressure Fluid Mineral Oil |
Mineral Oil (para sa NBR Seal) o Phosphate Ester (para sa FPM Seal) |
|
Viscosity Range (mm ²/s) |
10 ~ 800 |
|
Pressure Fluid-Temperature Range (℃) |
-30 hanggang +80 |
|
Degree of Contamination (UM) |
Ang maximum na pinahihintulutang antas ng kontaminasyon ng likido ay sa NAS 1638 Class 9. |
|
Timbang (kg) |
tinatayang.1.2 |
Mga Tampok:
▶ Pag -mount ng subplate
▶ 5 mga rating ng presyon
▶ 4 na mga elemento ng pagsasaayos:
. Rotary knob
. Itakda ang tornilyo na may heksagon at proteksiyon na takip
. Lockable rotary knob na may scale
. Rotary knob na may scale
▶ Suriin ang balbula, opsyonal
▶ Porting pattern sa DIN 24 340, Form D, ISO 5781 at Cetop - RP 121H
Application:
Ang pagbawas ng presyon ng uri ng balbula DR 6 dp ay ginagamit upang mabawasan ang presyon ng system.
Ang uri ng balbula na DR 6 DP ay isang 3-way na direktang pinatatakbo na presyon na binabawasan ang balbula na may isang function ng relief relief sa pangalawang panig.
Ang pangalawang presyon ay itinakda ng elemento ng pagsasaayos ng presyon (4). Sa pamamahinga, ang balbula ay karaniwang bukas at ang presyon ng likido ay maaaring dumaloy mula sa port p hanggang port A. Ang presyon sa port A ay kasabay, sa pamamagitan ng control line (6), na naroroon sa lugar ng spool sa tapat ng compression spring (3). Kapag ang presyon sa port ay lumampas sa antas ng presyon na itinakda sa compression spring (3), ang control spool (2) ay gumagalaw sa posisyon ng control at hawak ang set ng presyon sa port ng isang pare -pareho.
Ang control at pilot oil ay kinuha mula sa port A sa pamamagitan ng control line (6).
Kung ang presyur sa port ay tumataas pa rin dahil sa mga panlabas na puwersa sa actuator, ang control spool (2) ay gumagalaw pa rin patungo sa compression spring (3).
Nagdudulot ito ng isang landas ng daloy na mabubuksan sa Port A Via Control Land (8) sa control spool (2) sa tangke. Sapat na presyon ng presyon pagkatapos ay dumadaloy sa tangke upang maiwasan ang anumang karagdagang pagtaas sa presyon.
Ang silid ng tagsibol (7) ay palaging pinatuyo sa tangke ng panlabas sa pamamagitan ng port t (y).
Para sa libreng daloy ng pagbabalik mula sa port a hanggang port p isang opsyonal na balbula ng tseke (5) ay maaaring marapat.
Ang isang koneksyon sa gauge ng presyon (1), pinapayagan ang pangalawang presyon sa balbula na masubaybayan.
Istraktura ng DR 6 DP 1-50B
Mga simbolo ng DR 6 dp
