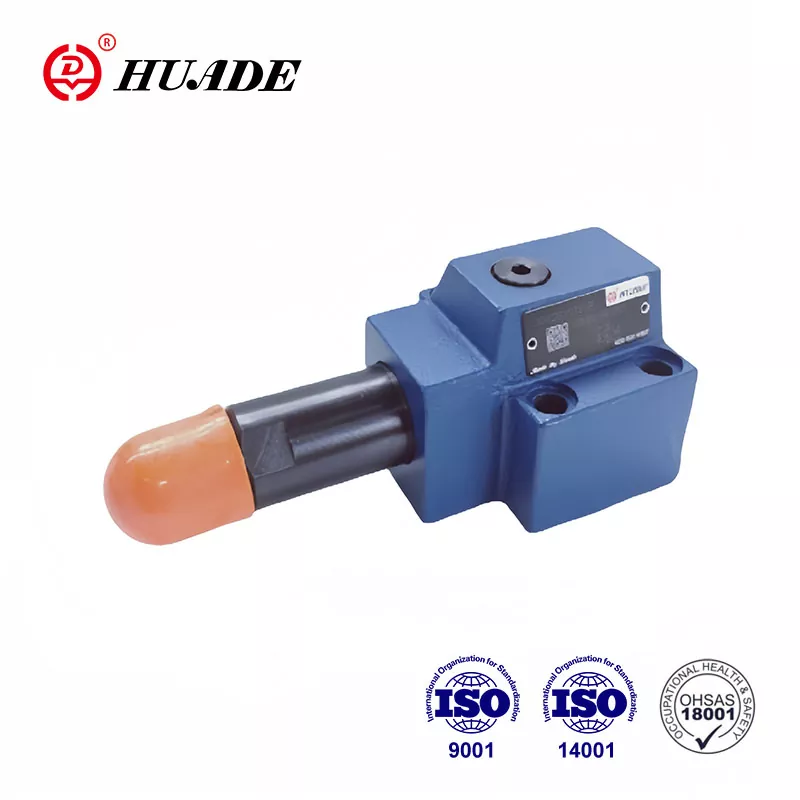

Ang pressure sequence valve type DZ 10 DP ay isang direct operated pressure sequence valve. Ito ay ginagamit para sa pressure dependent sequencing ng isang pangalawang sistema. Ito ay ligaw na ibinebenta sa China at sa mga dayuhang bansa na may mataas na kalidad at mas mababang presyo. Ang Huade® pressure sequence valve ay ganap na sumusunod sa mga internasyonal na pamantayan sa industriya ng haydroliko. Sa pamamagitan ng pagpapakilala ng advanced na teknolohiya ng Rexroth, ang mga hydraulic valve ng Huade® ay tugma sa Rexroth sa pagganap.
|
Teknikal na Data |
|
|
Presyon ng pumapasok,port P, B (X） (MPa) |
hanggang 31.5 |
|
Outlet pressure, port A (MPa) |
hanggang 21.0 |
|
Presyon sa likod, port T (MPa) |
hanggang 16.0 |
|
Max.pinahihintulutang daloy (L/min) |
hanggang 80 |
|
Mga likido |
Mineral oil (para sa NBR seal), o phosphate ester (para sa FPM seal) |
|
Saklaw ng lagkit(mm ²/s) |
10~800 |
|
Saklaw ng temperatura ng likido(℃) |
-30 hanggang +80 |
|
Kalinisan ng likido (um) |
Kalinisan ng likido Pinakamataas na pinahihintulutang antas ng kontaminasyon ng likido sa NAS 1638 Class 9 |
|
Max.flow (L/min) |
hanggang 80 |
Mga Tampok:
▶ Para sa subplate mounting
▶ 4 na rating ng presyon
▶ 4 na elemento ng pagsasaayos:
. Rotary knob
. Sleeve na may hexagon at protective cap
. Nakakandadong rotary knob na may sukat
. Rotary knob na may sukat
▶ May koneksyon sa pressure gauge
▶ Check valve, opsyonal
▶ Mounting pattern sa DIN 24 340, form D, ISO 5781 at CETOP - RP 121H
Application:
Ang pressure sequence valve na ito DZ 10 DP ay maaaring malawakang magamit sa mga hydraulic system ng lifting at transport machinery, construction machinery, pang-industriya na sasakyan, machine tool, barko, metalurhiya at iba pang kagamitan.
Ang sequence pressure ay itinakda sa pamamagitan ng adjusting element(1).
Ang compression spring (2) ay humahawak sa control spool (3) sa panimulang posisyon, ang balbula ay sarado. Ang presyon sa port A ay nasa piston area ng control spool (3) sa tapat ng compression spring (2) sa pamamagitan ng control line (4). Kapag ang pressure ay umabot sa halagang itinakda sa compression spring (2), ang control spool (3) ay ililipat at bubuksan ang koneksyon A sa B. Ang system na nakakonekta sa port B ay sequenced nang walang pressure sa channel A na bumabagsak.
Ang control signal ay nakukuha sa pamamagitan ng control line (4) mula sa port A o sa labas sa pamamagitan ng koneksyon X.
Depende sa valve application ang leakage drain oil ay maaaring maipasa sa labas sa pamamagitan ng koneksyon Y o sa loob sa pamamagitan ng B.
istraktura ng DZ 10 DP 1 -40B
Mga simbolo ng DZ 10 DP-10B
