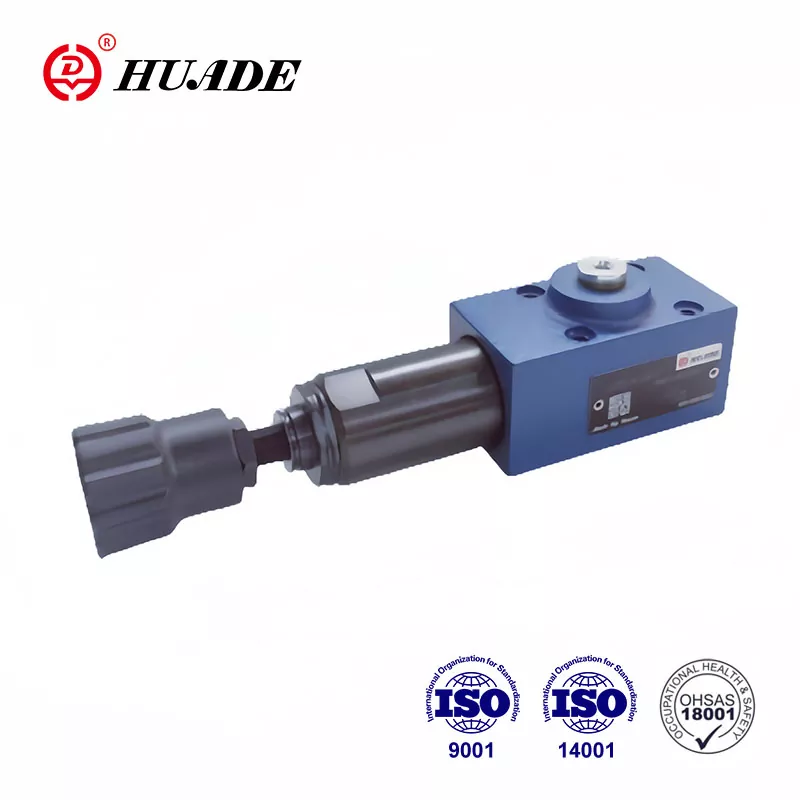

Ang uri ng balbula na DZ 6 DP ay isang direktang pinapatakbo na balbula ng pagkakasunud-sunod ng presyon. Sa pamamagitan ng dalawang pangmatagalan at malalim na pakikipagtulungan sa Rexroth, ang Huade® hydraulic pressure valve ay maaaring tumugma sa Rexroth sa pagganap. Ang pressure sequence valve na ito ay malawakang ginagamit sa hydraulic system ng lifting at transport machinery, construction machinery, industrial vehicles, machine tools, ships, metalurgy at iba pang kagamitan.
|
Teknikal na Data |
|
|
Presyon ng pumapasok,port P, B (X） (MPa) |
hanggang 31.5 |
|
Outlet pressure, port A (MPa) |
hanggang 21.0 |
|
Presyon sa likod, port T (MPa) |
hanggang 16.0 |
|
Max.pinahihintulutang daloy (L/min) |
hanggang 60 |
|
Mga likido |
Mineral oil (para sa NBR seal), o phosphate ester (para sa FPM seal) |
|
Saklaw ng lagkit(mm ²/s) |
10~800 |
|
Saklaw ng temperatura ng likido(℃) |
-30 hanggang +80 |
|
Kalinisan ng likido (um) |
Kalinisan ng likido Pinakamataas na pinahihintulutang antas ng kontaminasyon ng likido sa NAS 1638 Class 9 |
|
Max.flow (L/min) |
hanggang 60 |
Mga Tampok:
▶ Para sa subplate mounting
▶ 5 yugto ng presyon
▶ 4 Mga elemento ng pagsasaayos:
. Rotary knob
. Head screw na may hexagon at protective cap,
Nakakandadong rotary knob na may sukat
Rotary knob na may sukat
▶ Suriin ang balbula, opsyonal
▶ Mounting pattern sa DIN 24 340, form A, ISO 4401 at CETOP - RP 121H
Application:
Ang Pressure Sequence Valve DZ 6 DP ay ginagamit para sa pressure dependent na koneksyon ng pangalawang sistema.
Ang setting ng sequence pressure ay sa pamamagitan ng adjusting element(4).
Ang spring (3) ay humahawak sa control spool(2) sa neutral na posisyon, ang balbula ay naharang. Ang presyon sa channel P ay nasa ibabaw ng spool ng control spool (2) sa tapat ng spring (3) sa pamamagitan ng control line (6).
Kung ang presyon sa channel P ay umabot sa itinakdang halaga ng spring (3) ang control spool (2) ay ililipat sa kaliwa at ang koneksyon P sa A ay bubuksan. Ang sistema sa channel A ay konektado nang walang pagbaba ng presyon na bumabagsak sa channel P.
Ang control signal ay nagmumula sa loob sa pamamagitan ng control line (6) mula sa channel P o sa labas sa pamamagitan ng port B (X).
Depende sa paggamit ng balbula, ang pagtagas ng langis ay nasa labas sa pamamagitan ng port T(Y) o sa loob sa pamamagitan ng A.
istraktura ng DZ 6 DP 1 -50B
Mga simbolo ng DZ 6 DP-10B
