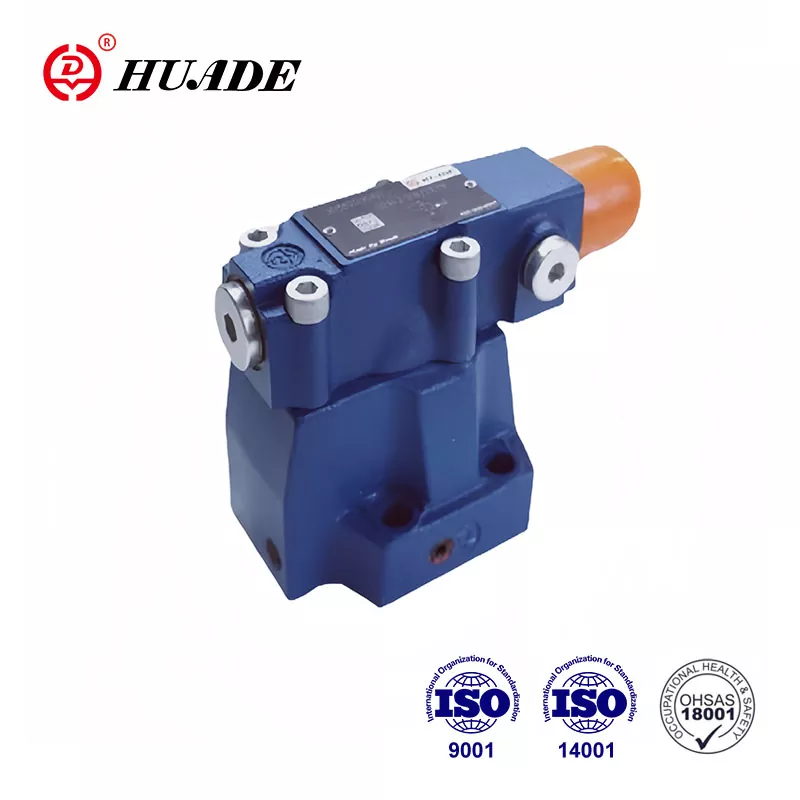

Pressure Sequence Valve DZ

Ang mga balbula na pinatatakbo ng pilot ay ginagamit para sa sunud-sunod na sunud-sunod na paglilipat ng pangalawang circuit. Ang Huade® Hydraulic Valves ay palaging dumating sa mga pamantayang pang -internasyonal. Ang Huade® Pressure Valves ay nanalo ng malawak na pagkilala sa merkado at ang tiwala ng gumagamit ay higit sa lahat dahil sa mataas na kalidad at medyo mas mababang presyo. Ang pabrika ay nagbabayad ng malaking pansin sa kalidad ng produkto at ipinakikilala ang mga advanced na makina ng produksyon mula sa buong mundo.

Parameter ng produkto ng Pressure Sequence Valve DZ

Tampok ng produkto at aplikasyon ng Pressure Sequence Valve DZ

Mga Tampok:

▶ Para sa pag -mount ng subplate

▶ 4 na mga elemento ng pagsasaayos

.Rotary knob

. Manggas na may heksagon at proteksiyon na takip

. Lockable rotary knob na may scale

. Rotary knob na may scale

▶ 4 na mga rating ng presyon

▶ Suriin ang balbula, opsyonal

▶ Pag -mount ng pattern sa DIN 24 340, Form D, ISO 5781 at Cetop - RP 121H

Application:

Ang uri ng mga valves ng presyon ay ang mga pilot na pinapatakbo ng mga valve ng pagkakasunud -sunod ng presyon. Ginagamit ang mga ito para sa presyon na nakasalalay sa pagkakasunud -sunod ng paglipat ng isang pangalawang circuit.

Seksyon at simbolo ng Pressure Sequence Valve DZ

Ang mga balbula ng pagkakasunud -sunod ng presyon ay karaniwang binubuo ng pangunahing balbula (1) na may pangunahing insert ng spool (7) at

Pilot valve (2) na may elemento ng pagsasaayos ng presyon at tseke ng balbula (3), opsyonal.

Ang pag -andar ng balbula ay nag -iiba ayon sa pagsasaayos ng pilot ng langis ng pilot:

Sequence valve type dz. 50B/..

(Mga Linya ng Kontrol 4.1, 12 at 13 Buksan; Mga Linya ng Kontrol 4.2, 14 at 15 na naka -plug)

Ang presyur sa linya A ay kumikilos sa pilot spool (5) sa pilot valve (2) sa pamamagitan ng control line (4.1).

Kasabay nito ay kumikilos ito sa tagsibol na na -load ng bahagi ng pangunahing spool (7) sa pamamagitan ng orifice (6) .Kapag ang

Ang presyon ay lumampas sa halaga na itinakda sa tagsibol (8), ang pilot piston (5) ay inilipat laban sa tagsibol (8).

Ang signal ay nakuha sa loob mula sa port A sa pamamagitan ng control line (4.1).

Ang likido sa tagsibol na naka -load na bahagi ng pangunahing piston (7) ngayon ay dumadaloy sa port b sa pamamagitan ng orifice (9), control land (10) at mga linya ng kontrol (11) at (12) .May ngayon ay isang pagbagsak ng presyon sa pangunahing spool (7), ang koneksyon mula sa port A hanggang port B ay bukas na pagpapanatili ng set ng presyon sa tagsibol (8). Ang langis ng pagtagas sa pilot piston (5) ay humantong sa Port B sa loob sa pamamagitan ng control line (13). Ang isang opsyonal na balbula ng tseke (3) ay maaaring mailagay para sa libreng daloy ng pagbabalik mula sa Port B hanggang A.

Sequence Valve Type DZ ... 50B/... X ..

(Mga Linya ng Kontrol 4.2, 12 at 13 Buksan; Mga Linya ng Kontrol 4.1, 14 at 15 na naka -plug)

Ang pag-andar ng balbula na ito ay pangunahing katulad ng para sa balbula dz-50b/.

Gayunpaman, sa uri ng pagkakasunud -sunod ng pressure valve DZ ... 50B/... X ... Ang signal ay ibinibigay sa labas ng

nangangahulugang control line (4.2).

Sequence Valve Type DZ ... 50B/... Y.

(Mga linya ng control4.1, 12 at 14 o 15 Buksan; Mga Linya ng Kontrol 4.2, at 13 na naka -plug)

Ang pag -andar ng balbula na ito ay pangunahing katulad ng para sa uri ng balbula dz ... 50b/... gayunpaman, para sa uri ng DZ. .50B/... Y ... Ang pagtagas sa pilot piston (5) ay dapat na pinatuyo sa tangke nang walang presyon sa pamamagitan ng linya (14) o (15). Ang langis ng pilot ay pinakain sa Port B sa pamamagitan ng linya (12).

Sequence Valve Type DZ ... 50B/... XY ..

(Mga Linya ng Kontrol 4.2, 14 o 15 Buksan; Mga Linya ng Kontrol 4.1, 12 at 13 na naka -plug)

Ang presyon sa Port X ay kumikilos sa pilot piston (5) sa pilot valve (2) sa pamamagitan ng control line (4.2). Sa pareho

Ang presyon ng oras sa port A ay kumikilos sa tagsibol na na -load ng bahagi ng pangunahing spool (7) sa pamamagitan ng orifice (6). Kailan

Ang presyon sa Port X ay lumampas sa halaga na itinakda sa tagsibol (8), ang pilot piston (5) ay inilipat laban sa tagsibol (8). Kapag ang pilot piston (5) ay inilipat laban sa tagsibol (8), ang likido ay maaaring pumasa mula sa tagsibol na na -load na bahagi ng pangunahing spool (7) sa silid ng tagsibol (17) ng balbula ng pilot (2) sa pamamagitan ng orifice (9)

at linya (16) at ang presyon ay bumagsak sa tagsibol na na -load ng bahagi ng pangunahing spool (7).

Samakatuwid, ang likido ay maaaring pumasa mula sa port A hanggang B na may minimum na pagkawala ng presyon. Ang langis ng pilot sa silid ng tagsibol (17) ay dapat na pinatuyo sa tangke nang walang presyon sa pamamagitan ng linya (14) o (15). Ang isang opsyonal na balbula ng tseke (3) ay maaaring mailagay para sa libreng daloy ng pagbabalik mula sa Port B hanggang A.

Istraktura ng DZ ... 50B/210 ...

Mga Simbolo ng DZ ... 50B
