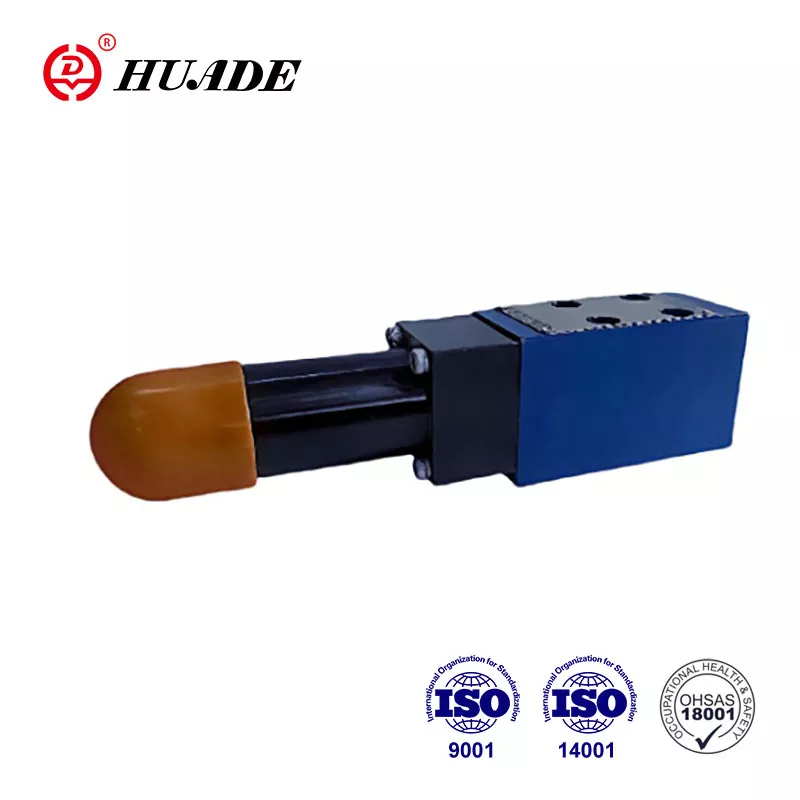

Ang Pressure Sequence Valve DZ 5 DP ay ginagamit upang idirekta ang langis sa pangalawang sistema sa isang nakatakdang presyon.
Dahil sa pagpapakilala ng advanced na teknolohiya ng Rexroth, ang Huade® hydraulic valves ay tugma sa Rexroth sa pagganap at kalidad. Ang presyo ay mas makatwiran. Ang pabrika ay may mga advanced na kagamitan sa produksyon at mahigpit na mga sistema ng pagsubok mula sa buong mundo upang matiyak ang higit na mahusay na pagganap ng mga produkto.
|
Teknikal na Data |
|
|
Presyon ng pumapasok,port P, B (X） (MPa) |
hanggang 210; walang non-return valve hanggang 31.5 |
|
Outlet pressure, port A (MPa) |
hanggang 31.5 |
|
Presyon sa likod, port T (MPa) |
hanggang 6.0 |
|
Max.pinahihintulutang daloy (L/min) |
hanggang 30 |
|
Mga likido |
Mineral oil (para sa NBR seal), o phosphate ester (para sa FPM seal) |
|
Saklaw ng lagkit(mm ²/s) |
10~800 |
|
Saklaw ng temperatura ng likido(℃) |
-30 hanggang +80 |
|
Kalinisan ng likido (um) |
Kalinisan ng likido Pinakamataas na pinahihintulutang antas ng kontaminasyon ng likido sa NAS 1638 Class 9 |
Mga Tampok:
▶ Para sa subplate mounting
▶ Pag-mount ng flange sa harap
▶ 5 hanay ng presyon
▶ 4 na magkakaibang elemento ng setting
. Rotary knob
. Sleeve na may hexagon at protective cap
. Nakakandadong rotary knob na may sukat
. Rotary knob na may sukat
▶ Opsyonal na hindi bumalik na balbula
▶ Mounting pattern sa DIN 24 340, form C para sa mga subplate
Application:
Ang DZ 5 DP pressure sequence valve na ito ay maaaring malawakang magamit sa mga hydraulic system ng lifting at transport machinery, construction machinery, pang-industriya na sasakyan, machine tool, barko, metalurhiya at iba pang kagamitan.
1. Seksyon at simbolo ng Pressure Sequence Valve DZ 5 DP
Ang uri ng mga balbula na DZ 5 DP ay mga balbula ng pagkakasunod-sunod na direktang pinapatakbo. Ang mga balbula ng ganitong uri ay karaniwang binubuo ng housing (1), control spool (2), springs (3) at pressure setting element (4), at bukod pa sa non-return valve (5) kung kinakailangan.
Ang presyon kung saan ang balbula ay pumasa sa langis ay nakatakda sa elemento ng setting ng presyon (4). Ang mga spring (3) ay humahawak sa control spool(2) sa panimulang posisyon, at ang balbula ay nananatiling sarado. Ang presyon sa port P ay dumadaan sa pamamagitan ng pagbabarena (6) at jet (7) papunta sa spool operating area sa kabilang dulo ng control spring (3).
When pressure in port P reaches the set value, the spool moves against the spring to connect port P to port A.
Ang signal para dito ay pumasa sa loob sa pamamagitan ng pagbabarena (6) mula sa port P.
Ang langis ay dumadaan na ngayon sa sistema na konektado sa port A, ngunit ang presyon sa port P ay hindi bumabagsak.
Ang pilot oil ay maaari ding pakainin sa labas sa pamamagitan ng port B(X).
Depende sa paggamit ng balbula, ang pagbabalik ng langis ng piloto ay maaaring panlabas sa pamamagitan ng port T(Y) o sa loob.
Upang payagan ang libreng pagbabalik ng langis mula sa port A hanggang sa port P, ang non-return valve(5) ay maaaring isama kung kinakailangan.
istraktura ng DZ5DP-3-10B
Mga simbolo ng DZ 5 DP-10B
