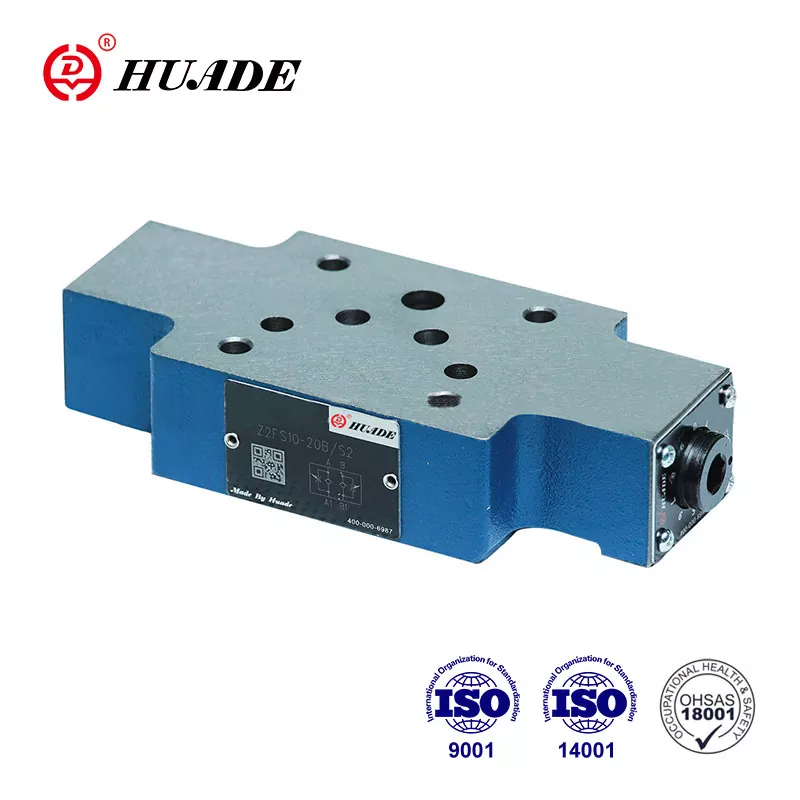

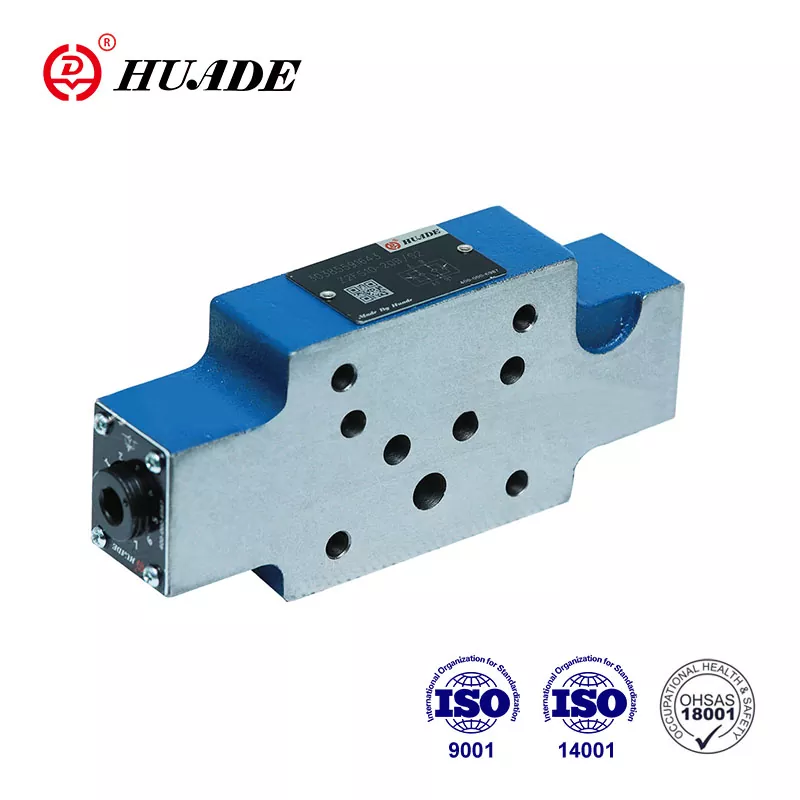

Throttle Check Valve Z2FS 10

Double throttle/check valves z 2 FS10 ... 20B/... ay nasa disenyo ng plate ng sandwich. Maaari silang tipunin nang patayo. Sa pamamagitan ng pagpapakilala ng teknolohiyang paggupit mula sa Rexroth, ang Huade® Z2FS 10 ay maaaring maabot ang parehong antas ng mga produktong Rexroth sa mga tuntunin ng pagganap, kalidad at pagiging tugma.  Ang Huade® Throttle Valves ay nanalo ng malawak na pagkilala sa merkado at tiwala ng gumagamit.

Parameter ng produkto ng throttle check valve Z2FS 10

Tampok ng Produkto at Application ng Throttle Check Valve Z2FS 10

Mga Tampok:

▶ Disenyo ng Sandwich Plate

▶ Porting pattern sa DIN 24 340, mula sa A, ISO 4401 at Cetop - RP 121H

▶ Limitahan ng Main o Pilot Flow ng Dalawang Service Ports

▶ Meter-in o Meter-Out Control.

Application:

Ang mga dobleng valves ng check ng throttle Z2FS 10 ay ginagamit upang limitahan ang pangunahing o daloy ng langis ng pilot sa isa o dalawang mga port ng serbisyo.two simetriko na inayos ang throttle/check valves na nililimitahan ang daloy (sa pamamagitan ng adjustable throttle spools) sa isang direksyon at pahintulutan ang libreng daloy ng pagbabalik sa iba pang direksyon.

Seksyon at simbolo ng throttle check valve Z2FS 10

Ang mga Valves Type Z 2 FS10 ... 20B/... ay dobleng throttle/check valves sa disenyo ng plate ng sandwich.

Pangunahing daloy na naglilimita

Ang dobleng throttle/check valve ay nilagyan sa pagitan ng direksyon ng balbula at ang subplate upang baguhin ang bilis ng isang actuator (pangunahing daloy na naglilimita).

Limitahan ang daloy ng piloto

Sa kaso ng pilot na pinatatakbo ng mga valves ng direksyon, ang dobleng throttle/check valve ay maaaring magamit bilang isang pagsasaayos ng pilot choke (paglilimita ng daloy ng pilot). Sa kasong ito, ito ay nilagyan sa pagitan ng pangunahing balbula at ang balbula ng pilot.

Istraktura ng dobleng throttle/check valve, type z 2 fs10 ... 20b

Prinsipyo ng Hydraulic Systems ng Z 2 FS10 ... 20B
