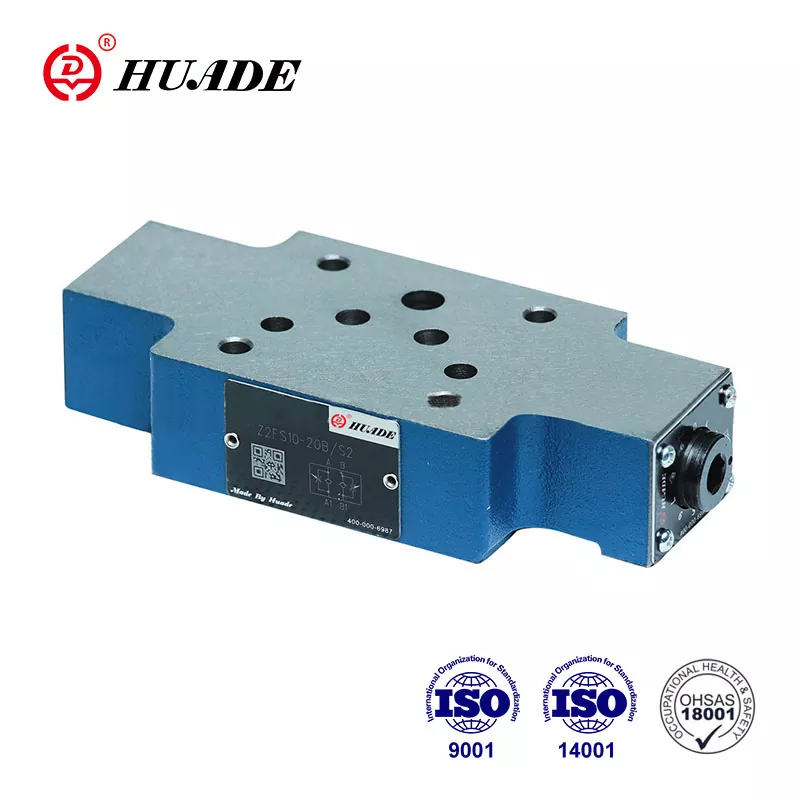

Throttle Check Valve Z2FS 10-5

Ang double throttle/check valve type Z2FS 10...-30B/...ay nasa disenyo ng sandwich plate.  Ang flow valve na ito ay ginagamit para sa meter-in o meter-out na kontrol. Maaari nitong palitan ang seryeng Z2FS 10-5-3X na inaalok ng Rexroth dahil sa dalawang pangmatagalang pakikipagtulungan sa Rexroth. Ang packaging ng produkto ng mga throttle valve Z2FS 10-5 ay maaari ding i-customize, gaya ng plastic na hindi tinatagusan ng tubig na packaging, karaniwang karton, o plywood na packaging.

Parameter ng produkto ng Throttle Check Valve Z2FS 10-5

Tampok ng Produkto At Paglalapat ng Throttle Check Valve Z2FS 10-5

Mga Tampok:

▶ Sandwich plate balbula

▶ Porting pattern sa DIN 24 340 mula sa A, ISO 4401 at CETOP - RP 121 H

▶ Para sa paglilimita sa pangunahing o pilot fluid flow ng 2 service port

▶ 3 elemento ng pagsasaayos

. Nakaka-lock na rotary knob na may sukat

. Spindle na may panloob na hexagon at sukat

. Rotary knob na may sukat

▶ Para sa meter-in o meter-out na kontrol

Application:

Ang double throttle check valve Z2FS 10-5 ay ginagamit upang limitahan ang pangunahing o pilot flow ng isa o dalawang service port. Dalawang symmetrically arranged throttle/check valves ang naglilimita sa daloy sa isang direksyon at nagbibigay-daan sa libreng daloy sa kabilang direksyon.

Seksyon at simbolo ng Throttle Check Valve Z 2 FS 10-5

Para sa meter-in control fluid ay dumadaan mula sa port A1 patungo sa port A2 sa pamamagitan ng throttling point (1), na binubuo sa valve seat (2) at ang throttling spool(3.1). Ang throttling spool (3.1) ay axially adjustable sa pamamagitan ng spindle (4), kaya pinapayagan ang throttling point (1) na maisaayos. Kasabay nito ang fluid sa port A1 ay umabot sa spool side (6) sa pamamagitan ng bore(5). ang pressure na naroroon bilang karagdagan sa puwersa ng spring ay humahawak sa throttle spool (3.1) sa posisyon ng throttling nito. Ang daloy na umaagos pabalik mula sa service port B2 ay gumagalaw sa throttle spool(3.2) laban sa spring (7) na nagiging sanhi ng valve na kumilos bilang check valve at nagpapahintulot sa libreng daloy. Depende sa paraan kung saan naka-install ang balbula, ang throttling effect ay maaaring isaayos bilang meter-in o meter-out na kontrol.

Nililimitahan ang pangunahing daloy ng likido

Upang mabago ang bilis ng isang actuator (pangunahing daloy ng likido), ang double throttle/check valve ay naka-install sa pagitan ng directional valve at ng sub-plate.

Nililimitahan ang daloy ng pilot fluid

Sa pilot operated directional control valves, ang double/throttle check valve ay inilalagay bilang pilot choke adjustment (pilot fluid flow). Ito ay nilagyan sa pagitan ng pangunahing balbula at ng pilot valve.

Istraktura ng Double throttle/check valve, Uri Z 2 FS 10-5- 30B

Simbolo ng Z 2 FS 10 - 30B
