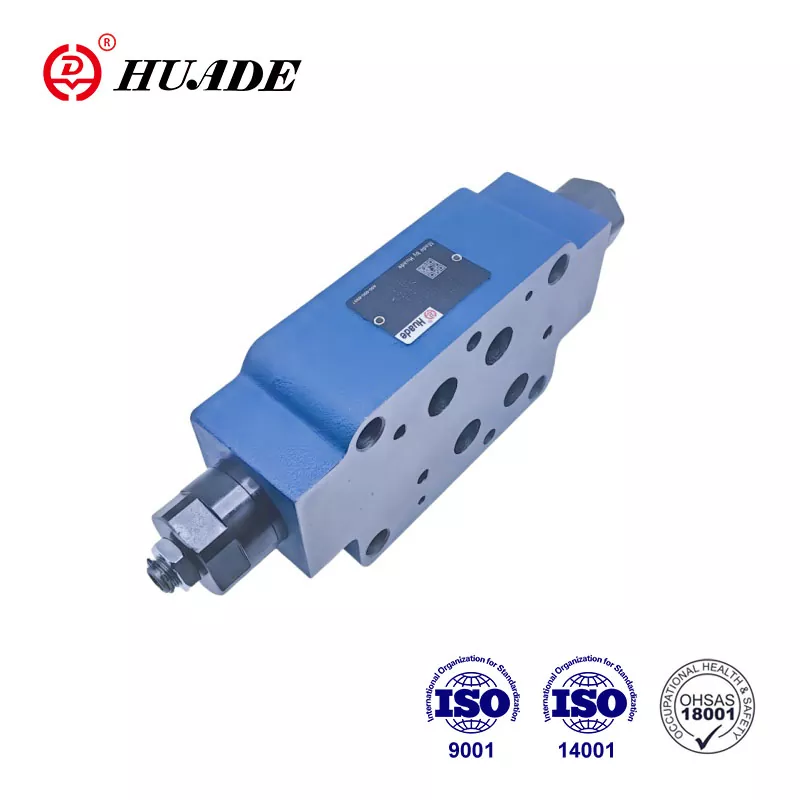

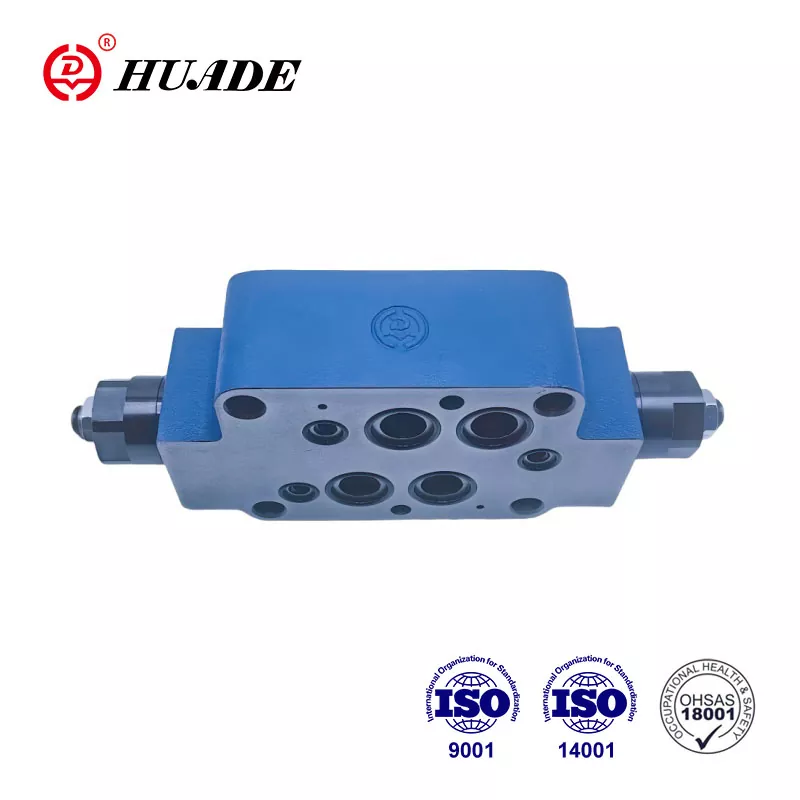

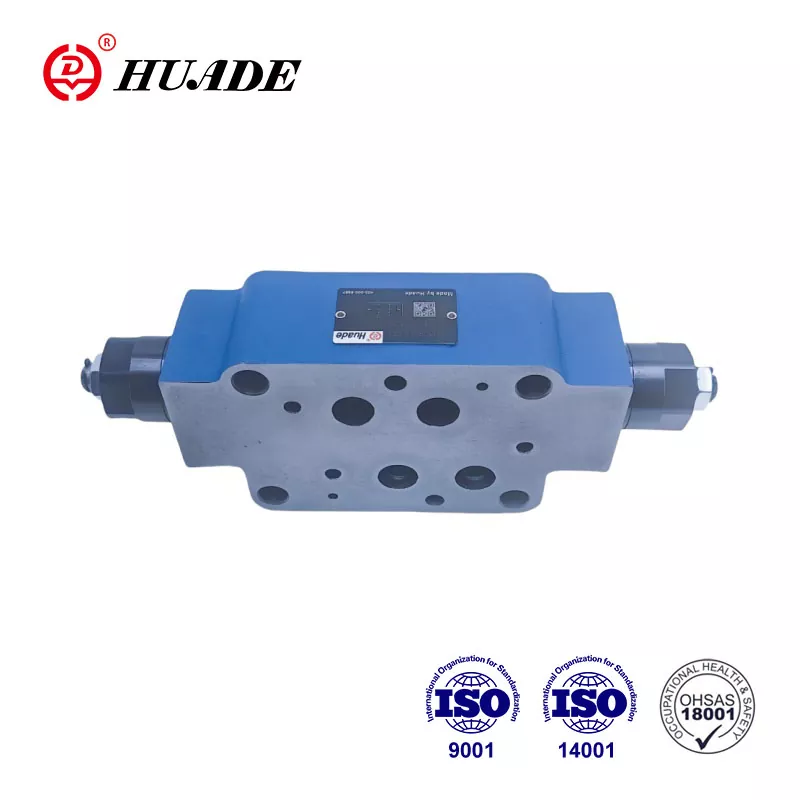

Throttle Check Valve Z2FS 16

Sandwich plate design Ang mga balbula na uri Z 2 FS 16 ay mga double throttle/check valve. Ang function ng balbula na ito ay upang kontrolin ang inlet o outlet flow. Ang katotohanan na maaaring palitan ng Huade®  Z 2 FS 16 ang Rexroth®  Z2FS 16 3XB ay pangunahing dahil sa pangmatagalang pakikipagtulungan sa Rexroth. Mahigpit na kinokontrol ng pabrika ang kalidad ng produkto at lahat ng throttle check valve ay nakakatugon sa mga internasyonal na pamantayan.

Parameter ng produkto ng Throttle Check Valve Z2FS 16

Tampok ng Produkto At Paglalapat ng Throttle Check Valve Z2FS 16

Mga Tampok:

▶ Disenyo ng sandwich na plato

▶ Porting pattern sa DIN 24 340, mula sa A, ISO 4401 at CETOP - RP 121H

▶ Paglilimita sa main o pilot flow na may dalawang service port

▶ Meter-in o meter-out na kontrol.

Application:

Ang mga throttle check valve Z 2 FS 16 ay ginagamit upang limitahan ang pangunahing o pilot na daloy ng langis sa isa o dalawang service port.

Seksyon at simbolo ng Throttle Check Valve Z2FS 16

Ang mga valve type Z 2 FS 16 ay double throttle/check valves sa disenyo ng sandwich plate. Dalawang symmetrically arranged throttle/check valves limitahan ang daloy (sa pamamagitan ng adjustable throttle spools) sa isang direksyon at pinapayagan ang libreng return flow sa kabilang direksyon.

Paglilimita ng pangunahing daloy

Ang double throttle/check valve ay nilagyan sa pagitan ng directional valve at ng subplate upang baguhin ang bilis ng isang actuator (paglilimita sa pangunahing daloy).

Paglilimita ng daloy ng piloto

Sa kaso ng pilot operated directional valves, ang double throttle/check valve ay maaaring gamitin bilang pilot choke adjustment (pilot flow limiting). Sa kasong ito, ito ay nilagyan sa pagitan ng pangunahing balbula at ng pilot valve.

Istraktura ng Double throttle/check valve, Uri Z 2 FS 16 3XB

Prinsipyo ng Hydraulic system
