Throttle Check Valve Z2FS 6

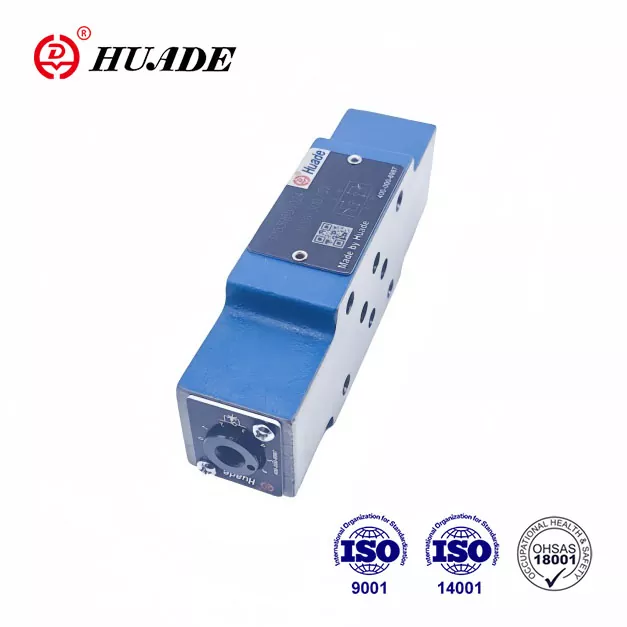

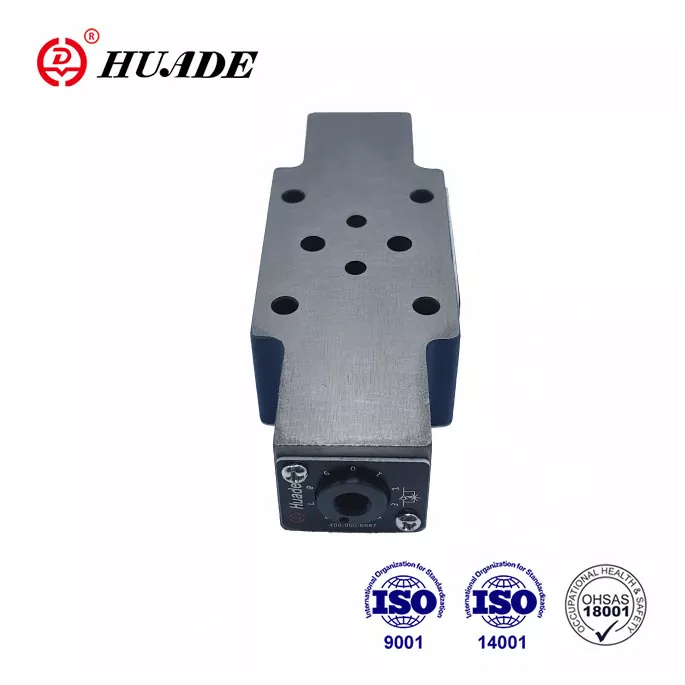

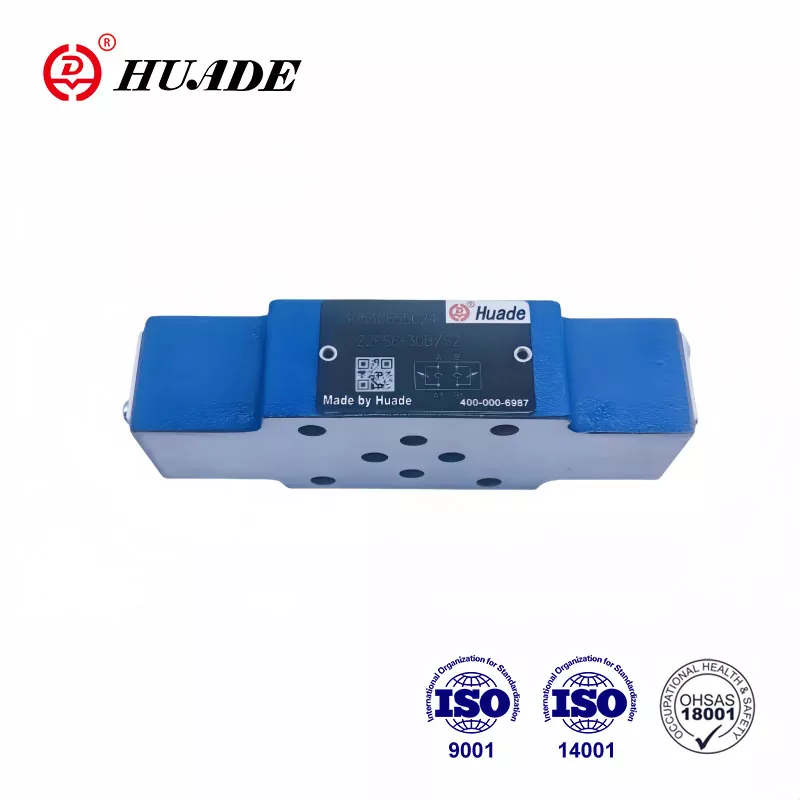

Ang mga Valves Type Z 2 FS 6 ay dobleng throttle/check valves sa disenyo ng sandwich plate. Ang balbula na ito ay angkop para sa vertical stacking assembly at ginagamit para sa inlet o outlet meter-out control. Bilang resulta ng dalawang pangmatagalang kooperasyon sa Rexroth, ang throttle Z2FS 6 na ito ay tumutugma sa Rexroth sa pagganap at maaaring palitan ang serye ng Rexroth® Z2FS6 3XB. Ito ay isang abot -kayang alternatibo para sa Rexroth.

Parameter ng produkto ng throttle check valve Z2FS 6

Tampok ng Produkto at Application ng Throttle Check Valve Z2FS 6

Mga Tampok:

▶ Disenyo ng Sandwich Plate

▶ Porting pattern sa DIN 24 340, mula sa A, ISO 4401 at Cetop - RP 121H

▶ Limitahan ng Main o Pilot Flow na may dalawang Service Ports

▶ Meter-in o Meter-Out Control.

Application:

Ang throttle check valves Z2FS 6 ay ginagamit upang limitahan ang pangunahing o daloy ng langis ng pilot sa isa o dalawang mga port ng serbisyo.

Seksyon at simbolo ng throttle check valve Z2FS 6

Dalawang simetriko na nakaayos na throttle/check valves limit ang daloy (sa pamamagitan ng adjustable throttle spool) sa isang direksyon at pahintulutan ang libreng daloy ng pagbabalik sa kabilang direksyon.

Pangunahing daloy na naglilimita

Ang dobleng throttle/check valve ay nilagyan sa pagitan ng direksyon ng balbula at ang subplate upang baguhin ang bilis ng isang actuator (pangunahing daloy na naglilimita).

Limitahan ang daloy ng piloto

Sa kaso ng pilot na pinatatakbo ng mga valves ng direksyon, ang dobleng throttle/check valve ay maaaring magamit bilang isang pagsasaayos ng pilot choke (paglilimita ng daloy ng pilot). Sa kasong ito, ito ay nilagyan sa pagitan ng pangunahing balbula at ang balbula ng pilot.

Istraktura ng dobleng throttle/check valve, i -type ang Z2FS6 30B
