Kapag nagtatrabaho sa mga hydraulic system, kailangan mo ng mga sangkap na nagpapanatili ng mga likido na dumadaloy sa tamang direksyon. Ang Check Valve RVP 25 ay isang maaasahang aparato na idinisenyo upang gawin nang eksakto iyon. Ang balbula na ito ay nagbibigay -daan sa daloy ng langis ng haydroliko na malayang sa isang direksyon habang hinaharangan ang anumang paatras na daloy. Ito ay isang simpleng konsepto, ngunit ang Check Valve RVP 25 ay mahusay na ang trabahong ito sa daluyan hanggang sa mga sistema ng high-pressure.
Ang RVP 25 ay kabilang sa isang pamilya ng mga balbula ng tseke na ginawa ng mga kilalang tagagawa ng Europa tulad ng Hydac at Mha Zentgraf. Maaari ka ring makahanap ng mga katugmang bersyon mula sa mga kumpanya tulad ng Huade at Hengli. Ang mga balbula na ito ay direktang naka -mount sa mga manifold, na mga bloke ng metal na nag -aayos ng mga koneksyon sa haydroliko. Ang disenyo na ito ay nakakatipid ng puwang at ginagawang mas malinis ang pag -install kaysa sa paggamit ng mga indibidwal na fittings ng pipe.
Ang bilang na "25" ay tumutukoy sa nominal na laki ng balbula, na kung saan ay DN25 o humigit -kumulang isang pulgada ang lapad. Ang laki na ito ay humahawak ng daluyan sa malalaking rate ng daloy, karaniwang sa pagitan ng 150 at 550 litro bawat minuto. Iyon ay sapat para sa mga kagamitan sa konstruksyon, pang -industriya machine, at mga awtomatikong sistema. Ang check valve RVP 25 ay pinakamahusay na gumagana sa mga aplikasyon kung saan kailangan mo ng pare-pareho na one-way na daloy nang walang madalas na pagbibisikleta.
Paano gumagana ang Check Valve RVP 25
Sa loob ng Check Valve RVP 25, makakahanap ka ng ilang mga pangunahing bahagi na nagtutulungan. Mayroong isang balbula na katawan, isang upuan na hugis ng kono, isang gumagalaw na piston o bola, isang tagsibol, at mga seal ng goma na tinatawag na O-singsing. Ang disenyo ay prangka, na ginagawang maaasahan.
Kapag ang haydroliko na likido ay nagtutulak sa balbula sa tamang direksyon, ang presyon ay nagtagumpay sa puwersa ng tagsibol. Itinulak nito ang piston na malayo sa upuan nito, na lumilikha ng isang pagbubukas para sa likido na dumaan. Ang pagbagsak ng presyon sa pasulong na daloy na ito ay medyo mababa, karaniwang ilang mga bar kahit na sa mataas na rate ng daloy. Ang kahusayan na ito ay nangangahulugang ang iyong bomba ay hindi gumana nang mas mahirap kaysa sa kinakailangan.
Kapag sinusubukan ng likido na dumaloy paatras, agad na itinulak ng tagsibol ang piston pabalik sa upuan. Ang hugis ng kono ay lumilikha ng isang masikip na selyo, at ang reverse pressure ay talagang tumutulong na pindutin ang selyo kahit na mas magaan. Ang contact na metal-to-metal na ito ay huminto sa halos lahat ng pagtagas. Ayon sa mga pamantayan sa industriya tulad ng DIN EN 12266, nakamit ng Check Valve RVP 25 ang tinatawag na "zero leakage" na pag-uuri, kahit na ang ilang minimal na seepage ay normal sa mga kondisyon ng real-world.
Ang iba't ibang mga tagagawa ay gumagamit ng bahagyang magkakaibang mga panloob na disenyo. Ang mga bersyon ng Hydac ay karaniwang gumagamit ng isang piston na hugis ng kono para sa control control. Ang mga modelo ng Zentgraf ay madalas na gumagamit ng isang disenyo ng bola, na mas mabilis na tumugon sa mas mababang mga panggigipit. Ang parehong mga diskarte ay gumagana nang maayos, ngunit ang disenyo ng kono sa pangkalahatan ay nagbibigay ng mas magaan na pagpapaubaya. Ang Check Valve RVP 25 mula sa alinman sa tagagawa ay humahawak ng mga mineral na batay sa haydroliko na langis na may lagkit sa pagitan ng 2.8 at 500 square milimetro bawat segundo. Gusto mong panatilihin ang iyong haydroliko na likido na na -filter sa hindi bababa sa 20 microns upang maiwasan ang kontaminasyon sa loob ng balbula.
Teknikal na mga pagtutukoy na mahalaga
Ang pag -unawa sa mga pagtutukoy ng Check Valve RVP 25 ay tumutulong sa iyo na pumili ng tamang balbula para sa iyong system. Ang nagtatrabaho presyon ay isa sa pinakamahalagang numero. Karamihan sa mga RVP 25 na mga balbula ay humahawak ng hanggang sa 350 bar, na katumbas ng halos 5,000 pounds bawat square inch. Ang ilang mga bersyon mula sa mga supplier tulad ng Huade at Hengli ay na -rate para sa 315 bar, na marami pa rin para sa karamihan ng mga aplikasyon. Nalalapat ang rating ng presyur na ito kapag gumagamit ka ng karaniwang langis ng mineral sa normal na temperatura.
Ang maximum na rate ng daloy ay nag -iiba nang bahagya sa pagitan ng mga tagagawa. Ang HYDAC ay nagre -rate ng kanilang tseke ng balbula RVP 25 sa 150 galon bawat minuto o tungkol sa 568 litro bawat minuto. Ang Zentgraf at katugmang mga tagagawa ng Tsino ay nag -aangkin ng mga rate ng daloy sa pagitan ng 400 at 550 litro bawat minuto. Ang aktwal na daloy na maaaring hawakan ng iyong system ay nakasalalay sa kung magkano ang pagbagsak ng presyon na maaari mong tanggapin. Sa mas mataas na mga rate ng daloy, ang pagtaas ng presyon ng pagtaas, na maaaring makaapekto sa pangkalahatang kahusayan ng system.
Ang pagbubukas ng presyon, na tinatawag ding cracking pressure, ay tumutukoy kung kailan nagsisimula ang pagbubukas ng Check Valve RVP 25. Bukas ang mga karaniwang bersyon sa halos 7 psi o 0.5 bar. Ito ay sapat na mababa na ang balbula ay hindi lumikha ng hindi kinakailangang pagtutol sa panahon ng normal na operasyon. Gayunpaman, maaari kang mag -order ng mga bersyon na may mas mataas na pagbubukas ng mga panggigipit, mula sa 25 psi hanggang sa 65 psi o 4.5 bar. Ang mas mataas na pagbubukas ng mga panggigipit ay gumagana nang mas mahusay sa mga system kung saan kailangan mo upang maiwasan ang anumang bahagyang pag -agos, kahit na sa ilalim ng kaunting reverse pressure. Tandaan na pinapayagan ng mga tagagawa ang isang pagpapaubaya ng plus o minus 30 porsyento sa mga halagang ito ng pagbubukas.
Ang saklaw ng temperatura ay isa pang praktikal na pagsasaalang -alang. Ang Check Valve RVP 25 ay ligtas na nagpapatakbo mula sa negatibong 20 degree Celsius hanggang sa positibong 100 degree Celsius. Iyon ang negatibong 4 degree Fahrenheit sa 212 degree Fahrenheit. Ang mga limitasyong ito ay nagmula sa goma o-singsing, na karaniwang gawa sa mga materyales sa FPM o NBR. Ang FPM ay humahawak ng mas mataas na temperatura na mas mahusay, habang ang NBR ay nagkakahalaga ng mas kaunti at gumagana nang maayos sa katamtamang mga kondisyon.
Ang katawan ng balbula mismo ay ginawa mula sa carbon steel, madalas na may isang pospeyt na patong upang labanan ang kaagnasan. Ang gumagalaw na piston o bola ay gumagamit ng matigas na bakal upang makatiis ng milyun -milyong mga siklo nang hindi nakasuot. Ang ilang mga tagagawa ay nag -aalok ng zinc plating bilang isang alternatibong paggamot sa ibabaw. Ang mga materyal na pagpipilian na ito ay gumagawa ng tseke ng balbula RVP 25 matibay sa maruming pang -industriya na kapaligiran.
Kasama sa mga pagpipilian sa koneksyon ang mga thread ng NPT, SAE O-Ring port, at mga thread ng BSPP. Gayunpaman, ang karamihan sa mga gumagamit ay nag -install ng Check Valve RVP 25 nang direkta sa isang sari -sari gamit ang mga bolts sa halip na may sinulid na koneksyon. Ang estilo ng pag -mount na ito ay mas malinis at mas maaasahan para sa mga system na may maraming mga balbula.
Mga pisikal na sukat at mga kinakailangan sa pag -install
Ang pagkuha ng mga sukat ng tamang mga bagay kapag isinasama mo ang tseke ng balbula RVP 25 sa iyong haydroliko na sari -saring. Sinusukat ng balbula ang humigit -kumulang na 172 milimetro ang haba, 79.5 milimetro ang taas, at nag -iiba sa lapad depende sa tukoy na modelo. Iyon ay tungkol sa 6.8 pulgada ang haba at 3.1 pulgada ang taas. Ang naka -mount na mukha kung saan ang balbula ng bolts sa sari -sari ay 165 milimetro ang haba at 120 milimetro ang lapad sa mga bersyon ng Hydac.
Ang mga port kung saan pumapasok ang likido at paglabas ay may spaced 100 milimetro bukod sa gitna hanggang sa gitna. Ito ay isang pamantayang spacing na ginamit sa maraming mga hydraulic na sangkap, na ginagawang mas madali ang pagdidisenyo ng mga manifold na mapaunlakan ang maraming mga balbula. Ang diameter ng port mismo ay 28 milimetro, na angkop para sa isang pulgada na mga fittings.
Kailangan mong mag -drill ng mga butas na naka -mount sa iyong sari -sari upang tanggapin ang tseke ng balbula RVP 25. Ang mga butas na ito ay dapat na 11.5 milimetro ang lapad, na naitala ang 60 milimetro. Karamihan sa mga pag -install ay gumagamit ng apat hanggang anim na M10 bolts, na 10 milimetro ang lapad. Ang inirekumendang metalikang kuwintas para sa mga bolts na ito ay 70 Newton-Meter, na nagsisiguro ng isang masikip na selyo nang hindi nasisira ang balbula ng balbula o sari-sari. Ang labis na pagtikim ay maaaring mag-crack ng pabahay o mabawasan ang ibabaw ng sealing.
Bago mo mai -install ang Check Valve RVP 25, suriin na ang iyong manifold mounting surface ay flat at makinis. Ang pagkamagaspang sa ibabaw ay dapat na mas mahusay kaysa sa 0.8 micrometer, at ang flatness ay dapat na nasa loob ng 0.01 milimetro bawat 100 milimetro ang haba. Ang mga masikip na pagpapaubaya na ito ay pumipigil sa pagtagas sa paligid ng O-ring seal. Ang isang karaniwang laki ng O-singsing para sa RVP 25 ay 32 milimetro sa pamamagitan ng 3 milimetro cross-section.
Kapag handa ka nang mag-install, mag-apply ng isang manipis na layer ng katugmang hydraulic oil o grasa sa O-ring. Ang pagpapadulas na ito ay tumutulong sa upuan ng O-ring nang maayos nang walang pag-twist o pinching. Ilagay ang Check Valve RVP 25 papunta sa sari-sari at hand-start ang lahat ng mga mounting bolts. Pagkatapos ay higpitan ang mga ito nang paunti -unti sa isang pattern ng crisscross, na katulad ng kung paano mo masikip ang mga gulong ng gulong ng gulong sa isang kotse. Ito kahit na ang paghigpit ay pumipigil sa pag -war sa katawan ng balbula.
Ang Check Valve RVP 25 ay maaaring mai -install sa anumang orientation. Maaari mong i -mount ito nang pahalang, patayo, o sa isang anggulo. Siguraduhin lamang na ang direksyon ng daloy ay tumutugma sa arrow na minarkahan sa katawan ng balbula. Ipinapakita ng arrow ang direksyon ng libreng daloy, kung saan dapat pumasok ang likido sa port P1 at lumabas sa port P2. Ang pag -install ng balbula pabalik ay maiiwasan ang lahat ng daloy, na maaaring makapinsala sa iyong bomba o iba pang mga sangkap.
Ang timbang ay isa pang pagsasaalang -alang kung nagdidisenyo ka ng isang mobile system. Ang check valve RVP 25 ay may timbang na humigit -kumulang na 5.8 kilograms, na halos 12.8 pounds. Kasama dito ang balbula ng balbula at karaniwang pag -mount ng hardware. Ang mga mas malalaking bersyon na may iba't ibang mga pagsasaayos ng port ay maaaring timbangin nang kaunti.
Paghahambing ng iba't ibang mga tagagawa at supplier
Maraming mga kumpanya ang gumagawa ng tseke ng balbula RVP 25 o katugmang katumbas. Ang pag -unawa sa mga pagkakaiba ay tumutulong sa iyo na gumawa ng isang matalinong desisyon sa pagbili batay sa iyong mga pangangailangan sa badyet at pagganap.
Ang Hydac ay marahil ang pinaka -kinikilalang pangalan sa mga hydraulic check valves. Nag -aalok ang kanilang Check Valve RVP 25 ng pinakamalawak na hanay ng mga pagpipilian sa pagbubukas ng presyon, mula sa 7 psi hanggang sa 65 psi. Ang mga balbula ng Hydac ay sumasailalim sa mahigpit na pagsubok at may sertipikasyon ng ISO 9001. Makakakita ka ng mga produktong Hydac sa pamamagitan ng mga namamahagi tulad ng Valinonline at mga industriya ng paggalaw sa buong North America at Europa. Ang downside ay gastos. Ang HYDAC Check Valve RVP 25 mga yunit ay karaniwang tumatakbo sa pagitan ng 300 at 500 US dolyar depende sa pagsasaayos. Gayunpaman, ang pagkakaroon ay mahusay, at maaari kang karaniwang makakuha ng mga kapalit na bahagi nang mabilis.
Ang MHA Zentgraf ay gumagawa ng Check Valve RVP 25 na mga modelo lalo na para sa merkado ng Europa. Ang kanilang mga balbula ay gumagamit ng isang disenyo na uri ng bola sa halip na isang piston ng kono, na ginusto ng ilang mga inhinyero para sa mas mababang pagbubukas ng mga panggigipit. Ang mga balbula ng Zentgraf ay compact at gumana nang maayos sa mga masikip na puwang. Natugunan nila ang mga pamantayan sa DIN at nag -aalok ng mga pagpipilian sa pagpapasadya. Bumagsak ang presyo sa pagitan ng 200 at 400 dolyar. Maaari kang makahanap ng mga balbula ng Zentgraf sa pamamagitan ng Directindustry at kung minsan sa eBay, kahit na ang pagkakaroon sa labas ng Europa ay maaaring limitado.

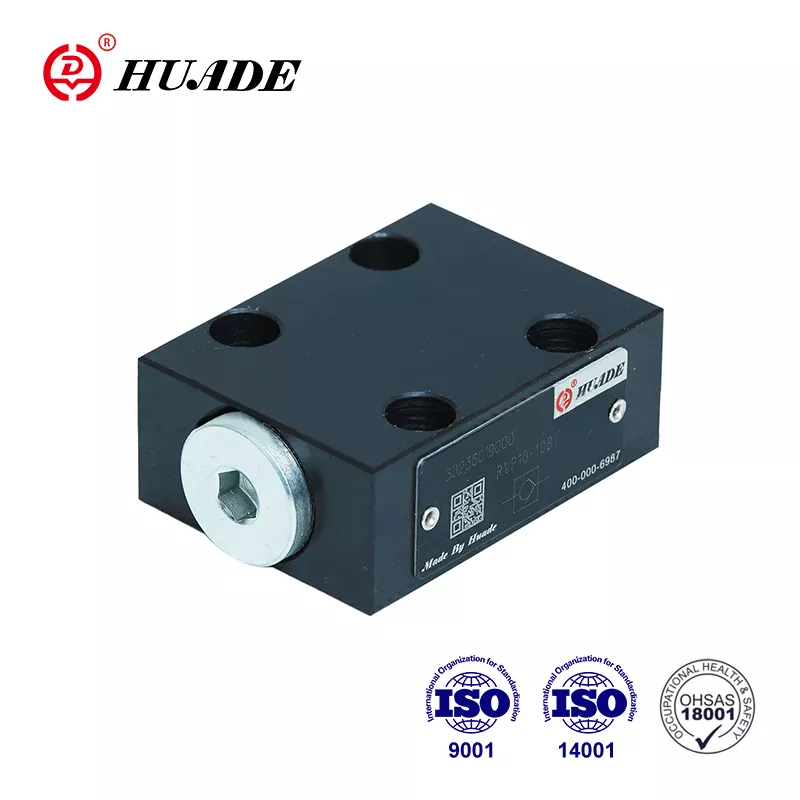

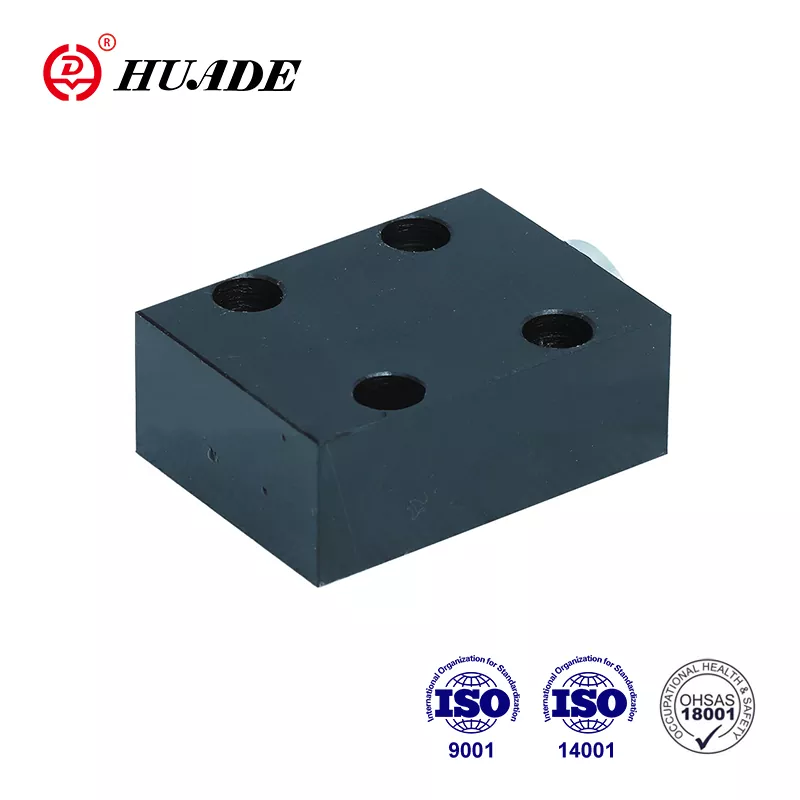

Ang mga tagagawa ng Tsino tulad ng Huade at Hengli ay gumawa ng mga katugmang bersyon ng Check Valve RVP 25 sa mas mababang presyo. Ang mga merkado ng Huade ang kanilang mga balbula bilang katugma sa Rexroth, na nangangahulugang pisikal na magkasya sila sa mga lugar na idinisenyo para sa mga sangkap na Rexroth. Magsisimula ang mga presyo sa paligid ng 42 dolyar na FOB mula sa China, kahit na kakailanganin mong account para sa mga tungkulin sa pagpapadala at pag -import. Ang minimum na dami ng order ay madalas na isang piraso lamang, na ginagawang kaakit -akit ang huade para sa mga maliliit na proyekto o pag -aayos. Nag -aalok ang Hengli ng magkatulad na pagpepresyo at nagdaragdag ng mga pagpipilian tulad ng pinahusay na paglaban ng kaagnasan sa pamamagitan ng mga espesyal na coatings.
Ang mga pagkakaiba -iba ng kalidad ay umiiral sa pagitan ng mga tatak ng premium at badyet. Ang mga balbula ng Hydac at Zentgraf ay karaniwang may mas magaan na pagpapahintulot sa pagmamanupaktura, na nangangahulugang mas pare -pareho ang pagbubukas ng mga panggigipit at mas mahabang buhay ng serbisyo. Ang Chinese-Made Check Valve RVP 25 na yunit ay gumagana nang maayos para sa maraming mga aplikasyon, ngunit maaari mong makita ang higit na pagkakaiba-iba mula sa balbula hanggang sa balbula. Kung nagtatayo ka ng isang kritikal na sistema kung saan ang pagkabigo ay maaaring mapanganib o mahal, ang pagbabayad ng labis para sa isang balbula ng Hydac o Zentgraf. Para sa pangkalahatang kagamitan sa pang -industriya na may mas kaunting hinihingi na mga kinakailangan, ang mga huade o hengli valves ay nagbibigay ng mahusay na halaga.
Ang lahat ng mga tagagawa na ito ay nag -aalok ng sertipikasyon ng ISO 9001, na nangangahulugang sinusunod nila ang mga pamantayan sa pamamahala ng kalidad. Ang ilan ay nagdadala din ng mga sertipikasyon sa kapaligiran tulad ng ISO 14001 at mga sertipikasyon sa kaligtasan tulad ng ISO 45001. Kapag nag -order, i -verify na ang iyong tagapagtustos ay maaaring magbigay ng mga materyal na sertipiko at mga ulat ng pagsubok kung kailangan mo ang mga ito para sa pagsunod sa regulasyon.
Mga Application ng Real-World ng Check Valve RVP 25
Ang Check Valve RVP 25 ay lilitaw sa maraming uri ng kagamitan sa haydroliko sa iba't ibang mga industriya. Ang pag -unawa sa mga application na ito ay tumutulong sa iyo na makita kung saan umaangkop ang balbula na ito sa mga tunay na sistema.
Ang kagamitan sa konstruksyon at earthmoving ay gumagamit ng check valve RVP 25 nang malawak. Ang mga excavator, halimbawa, ay may mga haydroliko na armas na kailangang hawakan ang kanilang posisyon kapag ang operator ay tumigil sa paglipat ng mga kontrol. Ang isang tseke na balbula RVP 25 na naka -install sa silindro ay pinipigilan ang langis mula sa pag -agos ng paatras, na hahayaan ang pagbagsak ng braso. Ang pag-andar ng pag-load na ito ay nagpapanatiling ligtas ang mga operator at nagbibigay-daan sa tumpak na kontrol. Ang mga magkakatulad na aplikasyon ay lilitaw sa mga buldoser, cranes, at forklift.
Ang mga makinarya sa paggawa ay nakikinabang mula sa pag -install ng Valve Valve RVP 25 sa maraming paraan. Ang mga sentro ng machining ng CNC ay gumagamit ng mga hydraulic clamp upang hawakan ang mga workpieces na matatag sa mga operasyon sa pagputol. Suriin ang mga balbula na matiyak na ang mga clamp ay manatiling masikip kahit na nagbabago ang presyon ng bomba. Ang mga machine ng paghuhulma ng iniksyon ay nagbomba ng mainit na plastik sa mga hulma sa ilalim ng mataas na presyon. Pinipigilan ng Check Valve RVP 25 ang plastik mula sa pag -agos ng paatras sa pamamagitan ng circuit ng iniksyon, na mag -aaksaya ng materyal at mabagal na paggawa.
Ang mga kagamitan sa pagproseso ng metal tulad ng mga pagpindot at paggupit ay bumubuo ng napakalaking puwersa sa pamamagitan ng mga haydroliko na mga cylinders. Ang mga sistemang ito ay nangangailangan ng maaasahang mga balbula ng tseke upang maiwasan ang hindi makontrol na paggalaw kapag pinakawalan ng operator ang mga kontrol. Ang Check Valve RVP 25 ay humahawak sa mataas na presyur at mga rate ng daloy na karaniwang sa mga aplikasyon ng metalworking. Ang mababang pagbagsak ng presyon nito ay nangangahulugang ang system ay nananatiling mahusay kahit na sa mabilis na mga siklo.
Ang mga kagamitan sa agrikultura kabilang ang mga traktor at mga nag -aani ay nagsasama ng mga hydraulic system para sa mga pagpapatupad at pagpipiloto. Pinoprotektahan ng Check Valve RVP 25 ang mga hydraulic pump mula sa reverse rotation pinsala na maaaring mangyari kapag ang traktor engine ay nag -off. Tumutulong din ang balbula na mapanatili ang presyon sa mga circuit circuit, na pumipigil sa mga pagpapatupad mula sa dahan -dahang pag -anod kapag naka -park sa mga dalisdis.
Ang mga awtomatikong linya ng produksyon ay madalas na gumagamit ng hydraulic power para sa paulit -ulit na mga gawain tulad ng stamping, pagpindot, at paghawak ng materyal. Ang Check Valve RVP 25 ay umaangkop sa mga sari -saring bloke na kumokontrol sa maraming mga cylinders mula sa isang gitnang lokasyon. Ang organisadong diskarte na ito ay binabawasan ang piping, nakakatipid ng puwang, at pinapasimple ang pag -aayos. Ang mga rate ng daloy hanggang sa 550 litro bawat minuto gawin ang angkop na RVP 25 kahit na para sa mabilis na kagamitan sa paggawa.
Ang isang tiyak na halimbawa ay nagsasangkot ng isang robotic na sistema ng pagpupulong kung saan gumagana ang Check Valve RVP 25 sa tabi ng mga balbula ng relief relief sa isang compact manifold. Ang braso ng robot ay gumagalaw nang mabilis at tumpak, na nangangailangan ng mga rate ng daloy sa paligid ng 600 litro bawat minuto. Sa pamamagitan ng pag -install ng Check Valve RVP 25, nakamit ng mga inhinyero ang 15 porsyento na mas mahusay na kahusayan ng system kumpara sa kanilang nakaraang pag -setup. Ang mababang presyon ng pagbagsak ay nangangahulugang ang bomba ay gumagamit ng mas kaunting enerhiya, binabawasan ang mga gastos sa operating.
Ang mga nakatigil na hydraulic power unit sa mga pabrika ay madalas na isinasama ang Check Valve RVP 25 mga yunit sa mga pump outlet. Pinipigilan nito ang presyon ng system mula sa pag -agos sa bomba kapag huminto ito, na maaaring magdulot ng pinsala. Pinapayagan din ng balbula ang mas maayos na pagsisimula dahil ang bomba ay hindi kailangang pagtagumpayan agad ang presyon ng system. Ang application na ito ay simple ngunit kritikal para sa pagiging maaasahan.
Pagpapanatili at pag -troubleshoot ng iyong Check Valve RVP 25
Ang regular na pagpapanatili ay nagpapanatili ng iyong tseke ng balbula RVP 25 na gumagana nang maayos sa loob ng maraming taon. Ang mabuting balita ay ang mga balbula na ito ay nangangailangan ng kaunting pansin kung naka -install nang tama at pinatatakbo sa loob ng kanilang mga limitasyon sa disenyo.
Magsimula sa isang visual inspeksyon tuwing anim hanggang labindalawang buwan, depende sa kung gaano kahirap ang iyong system. Maghanap para sa anumang pagtulo ng langis sa paligid ng katawan ng balbula o pag -mount sa ibabaw. Ang ilang mga patak ay maaaring magpahiwatig ng isang pagod na O-ring na nangangailangan ng kapalit. Ang mabibigat na pagtagas ay maaaring mangahulugan ng pag -mount ng mga bolts na maluwag o nasira ang sari -sari na ibabaw. Suriin na ang lahat ng mga mounting bolts ay mananatiling masikip sa tinukoy na 70 Newton-meter metalikang kuwintas.
Ang pagsubok sa pagbubukas ng presyon ay nagsasabi sa iyo kung ang panloob na tagsibol ay gumagana pa rin nang tama. Kakailanganin mo ang isang bench bench na may adjustable pressure at daloy ng mga kontrol. Ikonekta ang tseke ng balbula RVP 25 sa bench bench at unti -unting madagdagan ang presyon sa pasulong na direksyon. Pansinin ang presyon kung saan nagsisimula ang daloy. Ihambing ito sa pagtutukoy ng balbula. Kung ang pagbubukas ng presyon ay tumaas nang malaki, ang balbula ay maaaring magkaroon ng kontaminasyon na hawak ang piston sa upuan nito. Kung ang pagbubukas ng presyon ay nabawasan, ang tagsibol ay maaaring humina mula sa pagkapagod o kaagnasan.
Ang panloob na paglilinis ay kinakailangan kung napansin mo na ang tseke ng balbula ng RVP 25 ay dumikit o dahan -dahang tumugon. Alisin ang balbula mula sa sari -sari at i -disassemble ito nang mabuti. Ang ilang mga balbula ay nangangailangan ng mga espesyal na tool upang maiwasan ang pagkasira ng mga panloob na bahagi. Linisin ang lahat ng mga sangkap na may isang solvent na katugma sa iyong haydroliko na likido. Ang mga espiritu ng mineral ay gumagana nang maayos para sa mga sistema ng langis ng mineral. Suriin ang upuan ng kono at piston para sa pagsusuot o mga gasgas. Kahit na ang mga maliliit na pagkadilim ay maaaring maging sanhi ng pagtagas. Suriin ang tagsibol para sa kaagnasan o permanenteng pagpapapangit.
Palitan ang mga O-singsing sa anumang pangunahing serbisyo. Ang mga goma seal na ito ay nawalan ng kakayahang umangkop sa paglipas ng panahon, lalo na kung nakalantad sa mga labis na temperatura o hindi magkatugma na likido. Gumamit ng tunay na kapalit na O-singsing na tumutugma sa orihinal na materyal. Ang FPM O-singsing ay nagkakahalaga ng higit sa NBR ngunit mas mahaba sa mga mainit na kondisyon. Mag-apply ng isang manipis na amerikana ng hydraulic fluid sa mga bagong O-singsing sa panahon ng pagpupulong.
Ang kartutso ng balbula sa loob ng tseke ng balbula RVP 25 ay maaaring palitan sa karamihan ng mga modelo. Kung nakakita ka ng makabuluhang pagsusuot o pinsala, ang pag -order ng isang bagong kartutso ay madalas na mas matipid kaysa sa pagsisikap na ayusin ang mga indibidwal na sangkap. Siguraduhin na ang mga kapalit na bahagi ay nagmula sa orihinal na tagagawa o isang na -verify na katugmang mapagkukunan. Ang mga pangkaraniwang bahagi ay maaaring hindi matugunan ang parehong mga pagtutukoy sa pagpapaubaya.
Mag -imbak ng ekstrang tseke ng balbula RVP 25 mga yunit sa isang malinis, tuyo na lokasyon. Selyo ang mga port na may mga plastik na takip upang maiwasan ang kontaminasyon. Ang matinding pag-iimbak ng temperatura ay maaaring makapinsala sa mga O-singsing, kaya panatilihin ang mga spares sa isang lugar na kinokontrol ng klima kung maaari. Suriin ang mga naka-imbak na balbula taun-taon at palitan ang anumang mga O-singsing na nagpapakita ng mga palatandaan ng pagkasira.
Mahalagang pagsasaalang -alang sa pagpapatakbo
Maraming mga kadahilanan ang nakakaapekto kung gaano kahusay ang pagganap ng balbula ng RVP 25 sa iyong tukoy na sistema. Ang pag -unawa sa mga pagsasaalang -alang na ito ay tumutulong sa iyo na maiwasan ang mga problema.
Mahalaga ang dalas ng pag -ikot kaysa sa napagtanto ng karamihan sa mga tao. Ang Check Valve RVP 25 ay humahawak ng paminsan -minsang pagbibisikleta nang maayos, ngunit hindi ito idinisenyo para sa mabilis, patuloy na operasyon. Karaniwang tinukoy ng mga tagagawa ang isang maximum na buhay ng ikot ng 10,000 operasyon para sa mga karaniwang bersyon. Kung ang iyong mga siklo ng aplikasyon ay mas madalas, ang mga ibabaw ng tagsibol at sealing ay mas mabilis na magsusuot. Isaalang-alang ang isang balbula na pinatatakbo ng pilot para sa mga aplikasyon ng high-cycle sa halip.
Ang lagkit ng likido ay nagbabago ang pagbagsak ng presyon sa pamamagitan ng tseke ng balbula RVP 25. Ang mga pagtutukoy ay ipinapalagay ang langis ng mineral na may lagkit sa paligid ng 335 sus, na karaniwang para sa pang -industriya na haydrolika. Ang mas makapal na likido ay lumikha ng mas mataas na mga patak ng presyon, na binabawasan ang kahusayan ng system at bumubuo ng mas maraming init. Ang mga manipis na likido ay maaaring hindi lubricate ang mga panloob na bahagi nang sapat, na nagiging sanhi ng mas mabilis na pagsusuot. Dumikit sa tinukoy na saklaw ng lagkit na 2.8 hanggang 500 square milimetro bawat segundo para sa pinakamahusay na mga resulta.
Ang kontaminasyon ay isang pangunahing kaaway ng lahat ng mga haydroliko na mga balbula, kabilang ang tseke ng balbula RVP 25. Ang masikip na clearance sa loob ng balbula ay hindi maaaring tiisin ang mga dumi o mga partikulo ng metal. Laging i -filter ang iyong hydraulic fluid sa hindi bababa sa 20 microns, at mas mabuti 10 microns o finer. I -install ang filter sa agos ng check valve RVP 25 upang mahuli ang kontaminasyon bago ito maabot ang balbula. Regular na baguhin ang mga filter ayon sa iskedyul ng tagagawa.
Ang mga labis na temperatura ay nakakaapekto sa parehong pagganap at habang -buhay. Habang ang check valve RVP 25 ay nagpapatakbo mula sa negatibong 20 hanggang sa positibong 100 degree Celsius, ang pananatili sa gitna ng saklaw na ito ay mas mahusay. Ang sobrang malamig na temperatura ay ginagawang matigas ang mga seal at maaaring dagdagan ang pagbubukas ng presyon. Napakainit na temperatura ay nagpapalambot ng mga selyo at mapabilis ang pagsusuot. Kung ang iyong system ay patuloy na mainit, isaalang-alang ang pag-upgrade sa FPM O-singsing o pagdaragdag ng isang heat exchanger sa iyong haydroliko circuit.
Ang orientation ng pag -install ay hindi nakakaapekto sa check valve RVP 25 nang mekanikal, ngunit maaari itong mahalaga para sa pag -access sa pagpapanatili. I -mount ang balbula kung saan maaari mong maabot ang mga mounting bolts para sa serbisyo sa hinaharap. Kung maaari, i -orient ito upang ang anumang nakulong na mga bula ng hangin ay maaaring makatakas nang natural. Habang ang balbula ay gumagana sa anumang posisyon, ang pag -mount nito ng mga port na pahalang ay ginagawang mas madali ang pagdurugo ng hangin sa panahon ng paunang pagsisimula.
Ang mga spike ng presyon ng system ay maaaring makapinsala sa anumang sangkap na haydroliko, kabilang ang mga balbula ng tseke. Siguraduhin na ang iyong system ay may kasamang sapat na mga balbula ng relief relief na laki para sa rate ng daloy ng iyong bomba. Ang Check Valve RVP 25 ay na -rate para sa 350 bar na patuloy na presyon, ngunit ang paulit -ulit na mga spike sa itaas ng rating na ito ay paikliin ang buhay nito. Isaalang -alang ang pag -install ng mga dampener ng presyon o mga nagtitipon kung ang iyong system ay nakakaranas ng madalas na pag -agos ng presyon.
Pagpili ng tamang tseke ng balbula RVP 25 para sa iyong system
Ang pagpili ng tamang pagtutukoy ng balbula ay nangangailangan ng pagtutugma ng mga kakayahan ng balbula sa mga kinakailangan ng iyong system. Magsimula sa pamamagitan ng pagkilala sa maximum na presyon ng operating ng iyong system. Magdagdag ng isang safety margin ng hindi bababa sa 20 porsyento upang account para sa mga spike ng presyon. Kung ang iyong system ay karaniwang tumatakbo sa 280 bar, ang 350 bar rating ng Check Valve RVP 25 ay nagbibigay ng sapat na margin. Para sa mas mataas na presyur, kakailanganin mo ng ibang serye ng balbula.
Ang pagkalkula ng rate ng daloy ay susunod. Alamin ang maximum na daloy sa pamamagitan ng circuit kung saan i -install mo ang tseke ng balbula RVP 25. Ihambing ito sa rating ng daloy ng balbula, karaniwang 150 hanggang 550 litro bawat minuto depende sa tagagawa. Huwag kalimutan na suriin ang mga curves ng drop ng presyon. Ang mas mataas na mga rate ng daloy ay nagdudulot ng mas malaking pagbagsak ng presyon, na nag -aaksaya ng enerhiya at bumubuo ng init. Kung ang iyong kinakailangang daloy ay lumilikha ng higit sa 10 pagbagsak ng presyon ng bar, isaalang -alang ang isang mas malaking laki ng balbula o dalawang mga balbula na magkatulad.
Ang pagbubukas ng pagpili ng presyon ay nakasalalay sa iyong tukoy na aplikasyon. Para sa karamihan ng mga gamit, ang karaniwang 0.5 bar pagbubukas ng presyon ay mahusay na gumagana. Ang mababang setting na ito ay nagpapaliit sa paglaban sa panahon ng normal na operasyon. Gayunpaman, maaaring mangailangan ka ng mas mataas na pagbubukas ng presyon sa ilang mga sitwasyon. Kung sinusubukan mong hawakan ang isang pag -load nang patayo, ang mas mataas na pagbubukas ng presyon ay nagbibigay ng mas mahusay na seguridad laban sa pag -drift. Kung kailangan mong maiwasan ang anumang backflow kahit ano, kahit na bahagyang backpressure, pumili ng isang 4.5 bar opening pressure. Tandaan na ang mas mataas na pagbubukas ng mga panggigipit ay nagdaragdag din ng pasulong na pagbagsak ng presyon.
Ang pagsasaayos ng port ay dapat tumugma sa iyong sari -sari o piping. Ang Check Valve RVP 25 ay may iba't ibang mga pagpipilian sa port kabilang ang mga thread ng NPT, SAE O-ring port, at mga thread ng BSPP. Para sa sari -saring pag -mount, i -verify na ang port spacing at mounting hole pattern ay tumutugma sa iyong manifold na disenyo. Karamihan sa mga tagagawa ay nagbibigay ng mga modelo ng CAD na maaari mong i -import sa iyong software ng disenyo upang mapatunayan ang akma. I -download ang mga modelong ito bago tapusin ang iyong pagbili.
Ang pagiging tugma ng materyal ay mahalaga para sa mahabang buhay ng balbula. Ang karaniwang check valve RVP 25 ay gumagana sa mga mineral na batay sa haydroliko na langis at mga likido ng phosphate ester. Kung gumagamit ka ng mga mixtures ng water-glycol, synthetic fluid, o mga biodegradable na langis, i-verify ang pagiging tugma sa parehong balbula ng katawan at mga seal. Ang ilang mga tagagawa ay nag -aalok ng mga espesyal na materyales ng selyo para sa hindi pangkaraniwang likido. Kapag nag -aalinlangan, makipag -ugnay sa teknikal na suporta ng tagagawa para sa gabay.
Ang mga pagsasaalang -alang sa badyet ay nakakaapekto sa iyong pagpili ng tatak. Kung ang gastos ay ang iyong pangunahing pag -aalala at ang iyong aplikasyon ay hindi kritikal, ang mga bersyon ng huade o hengli ng Check Valve RVP 25 ay nag -aalok ng malaking pagtitipid. Para sa hinihingi na mga aplikasyon kung saan ang pagiging maaasahan ay pinakamahalaga, ang Hydac o Zentgraf valves ay nagbibigay -katwiran sa kanilang mas mataas na gastos sa pamamagitan ng mas mahusay na pagkakapare -pareho at suporta. Isaalang -alang ang kabuuang gastos ng pagmamay -ari, kabilang ang mga potensyal na downtime kung nabigo ang isang balbula, hindi lamang ang paunang presyo ng pagbili.
Pangunahing oras at pagkakaroon ng bagay para sa pagpaplano ng proyekto. Ang mga balbula ng Hydac ay madaling magagamit sa Hilagang Amerika at Europa, na madalas na nagpapadala sa loob ng mga araw. Ang mga tagagawa ng Tsino ay maaaring mangailangan ng ilang linggo para sa paghahatid, lalo na kung kailangan mo ng pagpapasadya. Planuhin ang iyong pag -order nang naaayon upang maiwasan ang mga pagkaantala ng proyekto.
Paano inihahambing ng Check Valve RVP 25 sa iba pang mga pagpipilian
Ang pag -unawa sa mga kahalili ay tumutulong sa iyo na kumpirmahin na ang Check Valve RVP 25 ay ang tamang pagpipilian para sa iyong aplikasyon. Maraming iba pang mga uri ng balbula ang nagbibigay ng one-way flow control, bawat isa ay may iba't ibang mga lakas.
Ang mga standard na inline na tseke ng inline tulad ng serye ng RV ay gumagamit ng parehong pangunahing prinsipyo tulad ng RVP 25 ngunit kumonekta sa mga sinulid na port sa halip na bolting sa isang sari -sari. Ang serye ng RV ay gumagana nang maayos para sa mga simpleng sistema ng piping, ngunit ang Check Valve RVP 25 ay nakakatipid ng malaking puwang sa mga disenyo ng sari -saring. Maaari kang mag -package ng maramihang mga balbula ng RVP 25 sa isang compact block sa halip na magpatakbo ng mga tubo sa mga indibidwal na balbula ng RV. Binabawasan nito ang mga tumutulo na puntos at ginagawang mas maayos ang system. Gayunpaman, kung nag -retrofitting ka ng isang umiiral na sistema ng pipe, ang mga balbula ng RV ay maaaring mas madaling mai -install kaysa sa muling pagdisenyo para sa sari -saring pag -mount.
Nag-aalok ang mga balbula na pinatatakbo ng Pilot na isang karagdagang control port na nagbibigay-daan sa iyo upang buksan ang balbula kahit na laban sa reverse pressure. Ang tampok na ito ay kapaki -pakinabang kapag kailangan mong mag -urong ng isang silindro na na -lock ng isang balbula ng tseke. Ang Check Valve RVP 25 ay walang pag -andar ng pilot na ito, na ginagawang mas simple at mas mura. Kung talagang kailangan mo ng operasyon ng pilot, nais mo ng ibang uri ng balbula. Ngunit para sa pangunahing one-way flow control, ang mas simpleng tseke ng balbula RVP 25 ay mas maaasahan dahil mayroon itong mas kaunting mga bahagi upang mabigo.
Ang mga balbula na uri ng tseke mula sa mga tagagawa tulad ng Zentgraf ay mabilis na tumugon dahil ang bola ay may mas kaunting masa kaysa sa isang piston ng kono. Ang mabilis na tugon na ito ay gumagana nang maayos sa mga system na may mabilis na pagbabago ng presyon. Gayunpaman, ang mga disenyo ng kono tulad ng mga ginamit sa Hydac Check Valve RVP 25 na mga yunit ay karaniwang nagtatak ng mas mahusay dahil ang kono ay nagbibigay ng mas maraming lugar ng contact sa upuan. Ang disenyo ng kono ay humahawak din ng mataas na panggigipit na mas maaasahan sa milyun -milyong mga siklo. Ang iyong pagpipilian sa pagitan ng bola at kono ay nakasalalay sa kung kailangan mo ng mas mabilis na tugon o mas mahusay na pagbubuklod.
Ang proporsyonal na mga balbula ay nagbibigay ng variable na kontrol ng daloy sa halip na simpleng operasyon na on-off. Ang mga ito ay ganap na naiiba mula sa mga balbula ng tseke at maghatid ng ibang layunin. Huwag malito ang dalawa. Ang proporsyonal na mga balbula ay nagkakahalaga ng higit pa at nangangailangan ng mga elektronikong kontrol. Ang Check Valve RVP 25 ay isang pasibo na aparato na awtomatikong gumagana batay sa pagkakaiba sa presyon. Ang pagiging simple na ito ay ginagawang lubos na maaasahan at angkop para sa mga pangunahing gawain sa control ng daloy.
Ang mga balbula ng relief na puno ng tagsibol ay mukhang katulad ng mga tseke ng mga balbula ngunit naghahain ng ibang pag-andar. Pinoprotektahan ng mga balbula ng relief ang mga system mula sa labis na pag -aalsa sa pamamagitan ng pagbubukas kapag ang presyon ay lumampas sa isang limitasyong limitasyon. Ang Check Valve RVP 25 ay nagpapatakbo batay sa direksyon ng daloy, hindi antas ng presyon. Maraming mga system ang gumagamit ng parehong uri ng mga balbula nang magkasama. Pinipigilan ng Check Valve RVP 25 ang backflow habang ang mga relief valves ay humahawak ng mga spike ng presyon.
Hinaharap na mga uso at pagsasama ng teknolohiya
Ang teknolohiyang haydroliko ay patuloy na nagbabago, at ang tseke ng Valve RVP 25 ay umaangkop kasama ang industriya. Ang ilang mga tagagawa ay nag -aalok ngayon ng mga check valves na may mga integrated sensor na sinusubaybayan ang daloy, presyon, at temperatura. Ang mga matalinong balbula na ito ay kumokonekta sa mga network ng Internet of Things, na nagpapahintulot sa pagsubaybay sa sistema ng real-time. Habang ang pagsasama ng sensor ay hindi pangkaraniwan pa sa RVP 25 partikular, kumakatawan ito kung saan pupunta ang teknolohiya. Ang mahuhulaan na pagpapanatili ay posible kapag maaari mong subaybayan ang pagganap ng balbula nang malayuan.
Ang mga pagpapabuti ng agham ng materyal ay gumagawa ng mga sangkap na haydroliko na mas mahaba sa malupit na mga kapaligiran. Ang mga bagong materyales sa selyo ay lumalaban sa mas mataas na temperatura at agresibong likido na mas mahusay kaysa sa tradisyonal na goma. Ang mga paggamot sa ibabaw sa mga katawan ng balbula ay nagbibigay ng mas mahusay na paglaban sa kaagnasan nang hindi nagdaragdag ng maraming gastos. Habang tumatanda ang mga teknolohiyang ito, maaari naming asahan ang tseke ng Valve RVP 25 na mga yunit upang mahawakan ang lalong hinihingi na mga aplikasyon.
Ang Miniaturization ay isa pang kalakaran na nakakaapekto sa mga haydroliko na balbula. Habang ang mga mobile na kagamitan ay nagiging mas compact, mayroong presyon upang pag -urong ng mga sangkap na haydroliko habang pinapanatili ang pagganap. Ang sari-saring naka-mount na disenyo ng Check Valve RVP 25 ay tinutugunan na ito ng mas mahusay kaysa sa tradisyonal na mga balbula ng inline. Ang mga hinaharap na bersyon ay maaaring mag -pack ng higit pang pag -andar sa mas maliit na mga pakete sa pamamagitan ng mga advanced na pamamaraan sa pagmamanupaktura tulad ng additive manufacturing.
Pangwakas na mga saloobin sa Check Valve RVP 25
Ang Check Valve RVP 25 ay kumakatawan sa isang mature, maaasahang solusyon para sa one-way flow control sa medium-pressure hydraulic system. Ang diretso na disenyo nito ay nagbibigay ng pare -pareho na pagganap sa isang malawak na hanay ng mga aplikasyon, mula sa kagamitan sa konstruksyon hanggang sa awtomatikong pagmamanupaktura. Ang kakayahan ng balbula na mahawakan hanggang sa 350 bar pressure at 550 litro bawat minuto na daloy ay angkop para sa hinihingi na pang -industriya na paggamit.
Ang pagpili sa pagitan ng mga tagagawa ay bumababa sa gastos sa pagbabalanse laban sa mga kinakailangan sa kalidad. Nag -aalok ang Hydac ng premium na pagganap at pinakamalawak na pagkakaroon. Nagbibigay ang Zentgraf ng European Engineering na may mahusay na pagpapasadya. Ang Huade at Hengli ay naghahatid ng pagganap na pagganap sa mga presyo ng badyet. Ang lahat ng mga pagpipiliang ito ay nagbibigay sa iyo ng kakayahang umangkop upang tumugma sa pagpipilian ng balbula sa mga kinakailangan sa proyekto.
Ang wastong pag -install at pagpapanatili ay matiyak ang mahabang buhay ng serbisyo. I -mount ang Check Valve RVP 25 sa isang patag, malinis na manifold na ibabaw na may tama na torqued bolts. Panatilihing malinis ang haydroliko na likido at sa loob ng tinukoy na saklaw ng temperatura. Suriin ang pagbubukas ng presyon nang pana-panahon at palitan ang mga O-singsing sa mga pangunahing agwat ng serbisyo.
Para sa detalyadong mga pagtutukoy at mga modelo ng CAD, bisitahin ang mga website ng tagagawa tulad ng opisyal na site o engineering platform tulad ng DirectIndustry. Kung handa kang bumili, ang mga supplier tulad ng Valinonline, Motion Industries, at Made-In-China ay nag-aalok ng iba't ibang mga pagpipilian sa pagpepresyo. Kung nagdidisenyo ka ng isang bagong sistema o pagpapalit ng isang pagod na balbula, ang Check Valve RVP 25 ay nagbibigay ng napatunayan na pagganap na maaari mong asahan.
