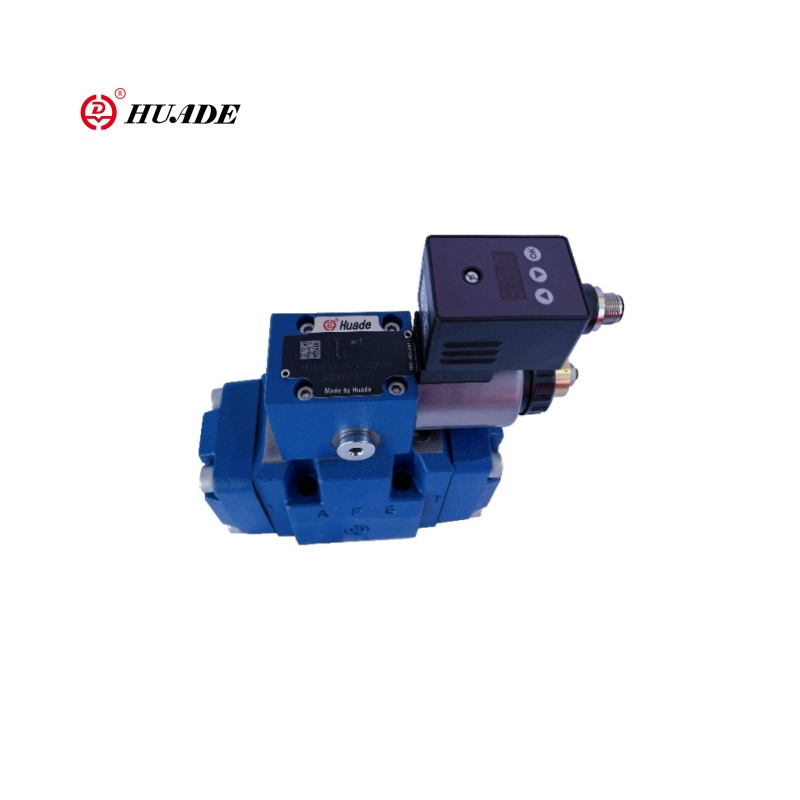

Proporsyonal na presyon na binabawasan ang balbula 3dre-7x

Ang three-way na pilot na pinatatakbo na proporsyonal na presyon na binabawasan ang Valve 3DRE-7X ay isang sangkap na kontrol ng presyon ng mataas na katumpakan na nag-aayos ng presyon ng outlet sa pamamagitan ng isang de-koryenteng signal ratio.Ang Valve 3DRE-7X ay nagpatibay ng isang three-way na disenyo. Bilang karagdagan sa pag-andar ng pagbabawas ng presyon, mapagtanto nito ang pag-alis ng T-port, makatipid ng enerhiya at mabawasan ang init. Ang balbula ay hinihimok ng isang maliit na balbula ng pilot ng daloy, na mas tumpak sa pagsasaayos at may mababang pagkonsumo ng kuryente.

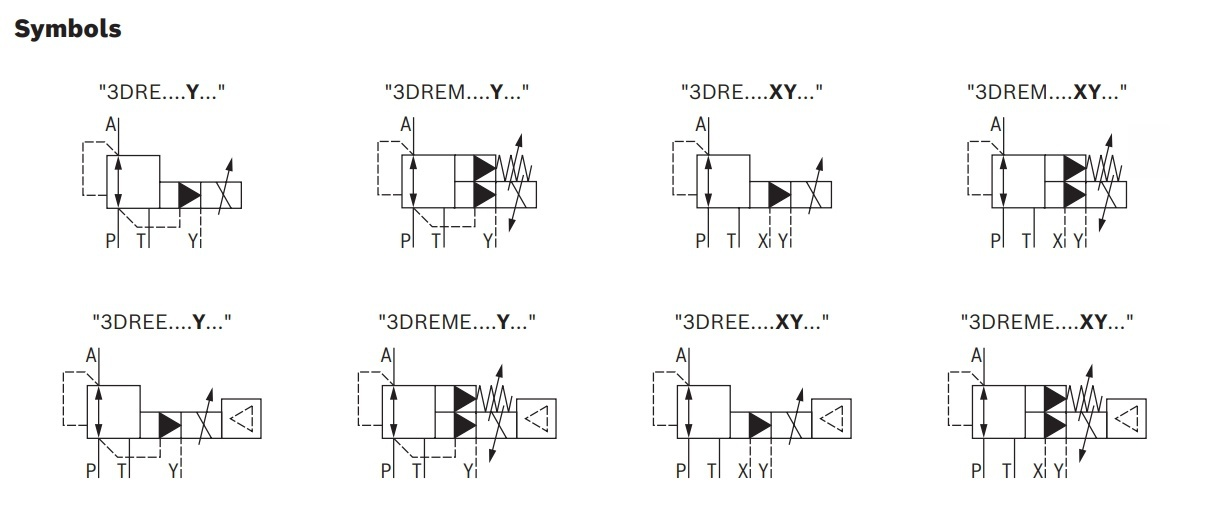

Ang parameter ng produkto ng proporsyonal na presyon na binabawasan ang balbula 3dre-7x

Tampok ng Produkto at Application ng Proportional Pressure Reducing Valve 3DRE-7X

Mga Tampok:

▶ 3-way na bersyon

▶ Ang operasyon sa pamamagitan ng proporsyonal na solenoid na may rotatable coil

▶ Para sa pag -mount ng subplate

▶ pattern ng porting ayon sa ISO 4401

▶ Pinakamataas na limitasyon ng presyon, opsyonal

▶ Valve at kontrolin ang mga electronics mula sa isang solong mapagkukunan

▶ Integrated Electronics (OBE) (Uri ng HD-3DRE (M) E):

- maliit na pagpapahintulot sa pagmamanupaktura ng curve ng katangian ng halaga ng curve

▶ Panlabas na kontrol ng elektronika (Uri ng HD-3DRE (M)

▶ Ang linear na halaga ng presyon ng halaga ng curve

Application:

Ang three-way na pilot na pinatatakbo na proporsyonal na presyon na binabawasan ang Valve 3DRE-7X ay maaaring magamit sa mga pang-industriya na hydraulic system, engineering makinarya, kagamitan sa pagsubok at mga benches ng pagsubok, aerospace at shipbuilding, high-temperatura hydraulic system ng metalurgical na kagamitan (tulad ng patuloy na paghahagis machine), atbp.

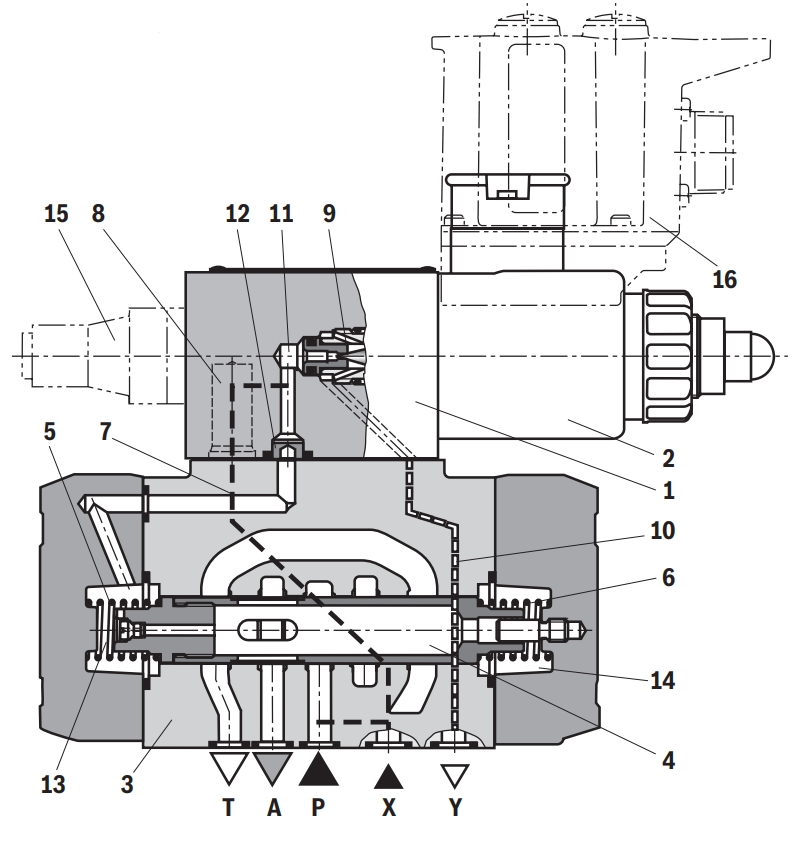

Pag-andar at seksyon ng proporsyonal na presyon na binabawasan ang balbula 3dre-7x

Pag -andar, Seksyon

Ang mga uri ng balbula na 3DRE (M) at 3DRE (M) E ay electrically pilot-operated 3-way pressure na binabawasan ang mga balbula na may limitasyon ng presyon ng actuator.

Ginagamit ang mga ito para sa pagbawas (P hanggang A) at limitasyon (A hanggang T) ng isang presyon ng system.

Set-up

Ang mga balbula ay binubuo ng dalawang pangunahing asamblea:

▶ Pilot control valve (1) na may proporsyonal na solenoid (2), opsyonal na may maximum na limitasyon ng presyon (15)

▶ Pangunahing balbula (3) na may pangunahing control spool (4)

Function

▶ Ang setting na umaasa sa halaga ng presyon ng presyon ay mabawasan sa port A sa pamamagitan ng balbula ng control ng pilot (1).

▶ na may depressurized port p, ang mga bukal (5) at (6) ay humawak ng pangunahing control spool (4) sa gitnang posisyon nito.

Sa ganitong paraan, pinipigilan ang isang start-up jump sa actuator.

▶ Pilot fluid ay dumadaloy mula sa Bore (7) sa pamamagitan ng daloy ng controller (8), sa pamamagitan ng control chamber (11) hanggang sa throttle gap (9), sa pamamagitan ng linya (10) sa Port Y. Ang koneksyon na ito ay hahantong sa tangke sa zero pressure.

Pagbawas ng presyon

▶ build-up ng presyon ng piloto sa control chamber (11) bilang isang function ng halaga ng utos.

▶ Pressure build-up sa silid ng tagsibol (13) sa pamamagitan ng nozzle (12) at paggalaw ng pangunahing control spool (4) sa kanan.

Ang hydraulic fluid ay dumadaloy mula P hanggang A.

▶ Ang presyon ng actuator sa port A ay magagamit sa silid ng tagsibol (14).

▶ Dagdagan ang presyon sa port A sa set pressure ng pilot control valve (1) ay humahantong sa paggalaw ng pangunahing spool (4) sa kaliwa. Ang presyon sa port A ay halos magkapareho sa set pressure sa pilot control valve (1).

Limitasyon ng presyon

▶ Kung ang presyon sa port ay lumampas sa itinakdang presyon ng balbula ng control ng pilot (1), ang pangunahing control spool (4) ay inilipat pa sa kaliwa.

▶ Binuksan nito ang koneksyon mula sa A hanggang T at nililimitahan ang presyon na nakabinbin sa port A sa halaga ng utos na itinakda.
