Kapag nagtatrabaho sa mga hydraulic system, ang pagkontrol sa direksyon ng daloy ng likido ay mahalaga para sa kaligtasan at kahusayan. Ang check valve RVP-20 ay isang sangkap na naka-mount na hydraulic na bahagi na idinisenyo upang payagan ang likido na dumaloy sa isang direksyon habang pinipigilan ang backflow. Ipinapaliwanag ng gabay na ito kung ano ang mahalaga sa RVP-20 para sa mga hydraulic application at kung paano ito gumagana sa mga sitwasyon sa real-world.
Ano ang Check Valve RVP-20?

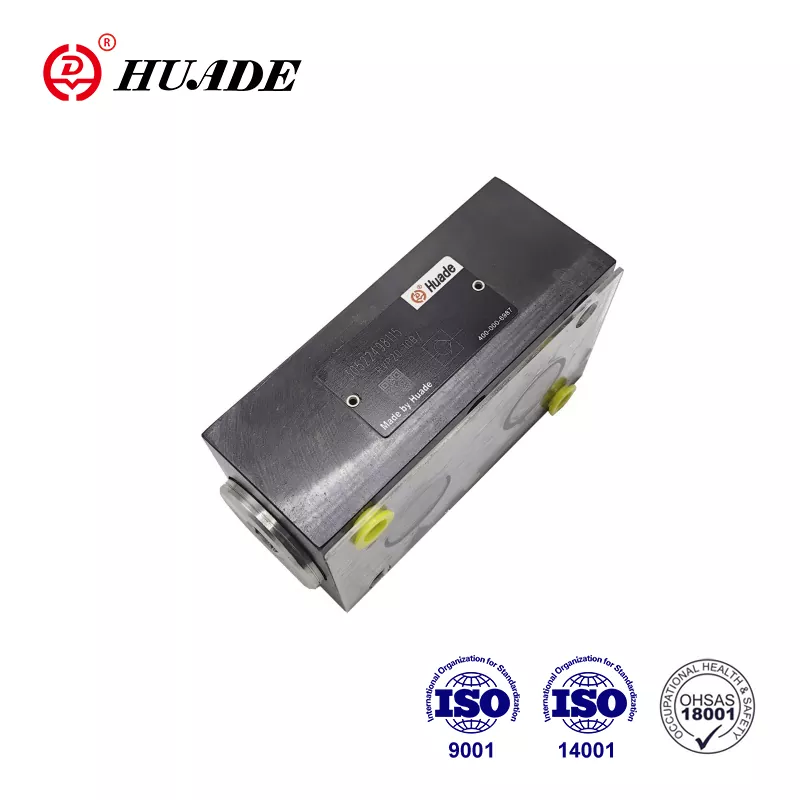

Ang Check Valve RVP-20 ay isang balbula na puno ng tagsibol na ginawa ng Hydac, isang kumpanya ng Aleman na dalubhasa sa mga solusyon sa haydroliko. Ang balbula na ito ay gumagamit ng isang disenyo ng poppet na hugis na lumilikha ng isang leak-free seal kapag sinusubukan ng likido na dumaloy paatras. Ang "20" sa pangalan nito ay nagpapahiwatig na sukat ito para sa mga application ng daluyan ng daloy, na katumbas ng isang koneksyon sa 1 -pulgada na pipe sa serye na -16.
Pinapayagan ng balbula ang libreng daloy mula sa port B hanggang port ng isang habang hinaharangan ang reverse flow. Kapag ang presyon ng likido ay nagtagumpay sa puwersa ng tagsibol (karaniwang 0.5 bar), ang kono ay gumagalaw pabalik at hinahayaan ang likido na dumaan. Kapag bumagsak o nagbabalik ang presyon, mabilis na itinulak ng tagsibol ang kono pabalik laban sa upuan nito, na huminto sa anumang paatras na paggalaw. Ang simpleng mekanikal na pagkilos na ito ay nangyayari nang walang elektrikal na kapangyarihan o panlabas na kontrol.
Ang tseke ng balbula ng RVP-20 ay tumitimbang ng humigit-kumulang na 3.3 kg at nagtatampok ng isang compact na disenyo ng pag-mount na umaangkop nang direkta sa mga bloke ng balbula. Ang estilo ng pag -mount na ito ay nakakatipid ng puwang kumpara sa mga inline na balbula at ginagawang mas prangka ang pag -install sa mga kumplikadong hydraulic circuit.
Mga teknikal na pagtutukoy at pagganap
Ang tseke ng balbula ng RVP-20 ay humahawak ng maximum na presyon ng pagtatrabaho hanggang sa 350 bar (5,000 psi) at dumadaloy hanggang sa 350 litro bawat minuto (150 gpm). Ang mga pagtutukoy na ito ay ginagawang angkop para sa mga medium-duty hydraulic system na matatagpuan sa kagamitan sa konstruksyon at makinarya ng industriya. Pinapanatili ng balbula ang pagganap nito sa isang saklaw ng temperatura mula -20 ° C hanggang +80 ° C, na sumasakop sa karamihan sa mga operating environment.
Ang presyon ng pag-crack para sa karaniwang tseke ng balbula RVP-20 ay 0.5 bar, nangangahulugang ang likido ay nangangailangan lamang ng kaunting presyon upang buksan ang balbula para sa pasulong na daloy. Ang mga pasadyang bersyon na may 1 bar o mas mataas na mga presyon ng pag -crack ay magagamit kapag ang mga aplikasyon ay nangangailangan ng higit na pagtutol sa pagbubukas. Ang pagbagsak ng presyon sa buong balbula ay nagdaragdag na may rate ng daloy - sa 200 litro bawat minuto, asahan sa paligid ng 2 bar ng pagkawala ng presyon, habang sa maximum na daloy ng 350 litro bawat minuto, ang pagbagsak ng presyon ay maaaring umabot ng 4 hanggang 8 bar.
Ang katawan ng balbula ay binubuo ng phospated steel na may mga pagpipilian para sa zinc coating, habang ang kono at upuan ay ginawa mula sa matigas at ground steel para sa tibay. Ang mga seal ng FKM ay nagbibigay ng paglaban sa kemikal at nagtatrabaho sa mga mineral na hydraulic fluid na may lagkit sa pagitan ng 2.8 at 800 mm²/s. Ang disenyo ay sumusunod sa mga pamantayan ng DIN ISO 1219 at nasubok na may mga mineral na langis na nakakatugon sa mga pagtutukoy ng DIN 51524.
Paano gumagana ang Check Valve RVP-20
Ang pag-unawa sa operasyon ng Check Valve RVP-20 ay tumutulong na ipaliwanag kung bakit epektibo ito sa mga hydraulic system. Ang balbula ay naglalaman ng isang cone na puno ng tagsibol na nakaupo laban sa isang katumpakan na machined na upuan. Sa saradong posisyon, mahigpit na hinawakan ng tagsibol ang kono na ito laban sa upuan, na lumilikha ng isang metal-to-metal na selyo na pumipigil sa anumang likido mula sa pagpasa paatras.
Kapag ang likido ay pumapasok mula sa Port B na may sapat na presyon, itinutulak ito laban sa ibabaw ng kono. Kapag ang presyon ay lumampas sa puwersa ng tagsibol, ang kono ay nagbabago pabalik, pagbubukas ng isang landas para sa likido na dumaloy patungo sa port A. Ang kono ay mananatiling bukas hangga't patuloy ang pagpasa ng presyon. Sa panahon ng bukas na estado na ito, ang tseke ng balbula ng RVP-20 ay lumilikha ng medyo mababang pagtutol, na nagpapahintulot sa mahusay na paggalaw ng likido sa pamamagitan ng system.
Kung ang presyon ay katumbas o baligtad, agad na itinulak ng tagsibol ang kono pabalik sa saradong posisyon nito. Pinipigilan ng mabilis na pagsasara na ito ang backflow at pinoprotektahan ang mga bahagi ng agos mula sa mga spike ng presyon o reverse rotation. Tinitiyak ng disenyo ng kono ang mga upuan ng balbula nang maayos sa tuwing hindi nangangailangan ng pagsasaayos o pagpapanatili ng mekanismo ng pagsasara.
Mga sukat ng pag -install at pag -mount
Ang Check Valve RVP-20 ay gumagamit ng isang pamantayang pattern ng pag-mount ng plate na umaangkop sa SAE, BSPP, at mga pagsasaayos ng port ng NPTF. Ang mounting face ay sumusukat sa 76.5 mm ang lapad na may mga port na naitala ang 60 mm. Ang pangkalahatang haba ng balbula ay 133 mm, na may taas na base na 127 mm. Ang mga compact na sukat na ito ay nagbibigay-daan sa tseke ng balbula RVP-20 upang magkasya sa masikip na mga puwang sa loob ng mga hydraulic manifolds.
Ang pag-install ay nangangailangan ng M10 bolts na torqued sa 20-30 nm. Ang pag -mount sa ibabaw ay dapat magkaroon ng isang pagkamagaspang na 0.8 μm o makinis upang matiyak ang wastong pagbubuklod. Ang balbula ay maaaring mai -mount sa anumang orientation nang hindi nakakaapekto sa pagganap, na nagbibigay ng kakayahang umangkop sa mga taga -disenyo kapag lumilikha ng mga hydraulic circuit. Ang mga thread ng port ay umaabot ng 16 mm, at ang flange kapal ay sumusukat sa 19 mm.
Kapag nag-install ng check valve RVP-20, i-verify na ang direksyon ng daloy ay tumutugma sa arrow na nagmamarka sa katawan ng balbula. Ang Port B ay dapat kumonekta sa mapagkukunan ng presyon, habang ang Port A ay kumokonekta sa protektadong circuit. Ang paggamit ng tamang grade ng bolt (10.9 o mas mataas) ay pumipigil sa pagkabigo ng fastener sa ilalim ng panginginig ng boses at pagbibisikleta.
Karaniwang mga aplikasyon para sa Check Valve RVP-20
Ang makinarya ng mobile ay kumakatawan sa isang pangunahing lugar ng aplikasyon para sa Check Valve RVP-20. Ginagamit ng mga excavator ang mga balbula na ito sa mga hydraulic pump outlet upang mapanatili ang backpressure at maiwasan ang mga pagtaas ng presyon kapag huminto ang mga paggalaw ng boom. Ang mga roller at compactors ay nakikinabang mula sa kakayahan ng balbula na ibukod ang mga hydraulic circuit, pagpapabuti ng kaligtasan sa panahon ng operasyon ng kagamitan.
Ang mga sistemang pang-industriya ng automation ay umaasa sa tseke ng balbula RVP-20 para sa pag-lock ng silindro at pagpapanatili ng presyon. Ginagamit ng mga machine ng paghubog ng iniksyon ang mga balbula na ito upang matiyak ang matatag na presyon ng iniksyon, na binabawasan ang mga depekto at downtime ng 20-30% ayon sa mga ulat sa larangan. Ang mga sistema ng haydroliko ng pagpupulong ay gumagamit ng mga balbula upang maiwasan ang hindi sinasadyang paggalaw kapag ang mga circuit ay nalulumbay.
Sinasamantala ng mga aplikasyon ng Marine at Offshore ang check valve RVP-20 na mga materyales na lumalaban sa kaagnasan at maaasahang pagbubuklod. Ang mga valve actuator sa mga barko at mga platform ng langis ay gumagamit ng mga check valves para sa paghihiwalay ng direksyon. Ang mga sistema ng pagpapadulas ng high-pressure at mga hydraulic clamping fixtures ay isinasama rin ang RVP-20 kung saan kritikal ang pag-iwas sa backflow para sa integridad ng system.
Ang balbula ay pinakamahusay na gumagana sa mababa hanggang medium frequency application ng pagbibisikleta. Para sa mga system na may patuloy na mataas na dalas na operasyon, ang paulit-ulit na pagbubukas at pagsasara ay maaaring mapabilis ang pagsusuot sa mga ibabaw ng kono at upuan. Sa ganitong mga kaso, ang pagsasaalang -alang ng mga alternatibong disenyo ng balbula o mas madalas na mga agwat ng pagpapanatili ay nagiging mahalaga.
Pagpapanatili at buhay ng serbisyo
Ang tseke ng balbula ng RVP-20 ay nangangailangan ng kaunting pagpapanatili sa ilalim ng normal na mga kondisyon ng operating. Ang mga rate ng Hydac ang ibig sabihin ng oras sa pagkabigo (MTTF_D) sa 150 taon sa ilalim ng perpektong mga kondisyon, kahit na ang aktwal na buhay ng serbisyo ay nakasalalay nang labis sa kalinisan ng likido at kapaligiran sa pagpapatakbo. Ang taunang mga inspeksyon o tseke tuwing 1,000 oras ng pagpapatakbo ay makakatulong na kilalanin ang pagsusuot bago maganap ang mga pagkabigo.
Kasama sa mga pangunahing gawain sa pagpapanatili ang pag -inspeksyon ng mga seal para sa pinsala o pagkasira at pagbagsak ng presyon ng pagsubaybay sa buong balbula. Kung ang pagtaas ng pagbagsak ng presyon ng higit sa 10% mula sa mga sukat ng baseline, ang panloob na pagsusuot o kontaminasyon ay maaaring makaapekto sa pagganap. Ang mga kit ng kapalit ng selyo (bahagi ng 555094) ay magagamit para sa pana -panahong serbisyo.
Kapag naghahatid ng tseke ng balbula RVP-20, ganap na ihiwalay ang haydroliko circuit at mapawi ang lahat ng presyon bago alisin ang balbula. Matapos ang muling pagsasaayos, magsagawa ng isang pagtagas ng pagsubok sa 1.5 beses ang nagtatrabaho presyon upang mapatunayan ang integridad ng selyo. Ang pagpapanatili ng wastong pagsasala ng likido (20 μM o finer) ay makabuluhang nagpapalawak ng buhay ng balbula sa pamamagitan ng pagpigil sa mga nakasasakit na mga particle mula sa pagsira sa mga ibabaw ng sealing.
Ang pagpapanatiling malinis ng haydroliko na likido at sa loob ng tinukoy na saklaw ng lagkit ay pinipigilan ang mga karaniwang problema sa tseke ng balbula RVP-20. Ang kontaminasyon ay nagiging sanhi ng tungkol sa 80% ng mga pagkabigo sa sangkap ng haydroliko, kaya ang pamumuhunan sa kalidad ng pagsasala at regular na pagsusuri ng likido ay nagbabayad sa pamamagitan ng pinalawig na bahagi ng buhay at nabawasan ang downtime.
Ang paghahambing ng Check Valve RVP-20 sa mga katulad na modelo
Sa loob ng serye ng HYDAC RV/RVP, ang tseke ng RVP-20 ay nakaupo sa pagitan ng mas maliit at mas malaking mga modelo. Ang RVP-16 na humahawak ay dumadaloy hanggang sa 200 litro bawat minuto at may timbang na 2.1 kg, na ginagawang angkop para sa mga application na mas magaan. Ang RVP-25 ay nagdaragdag ng kapasidad sa 550 litro bawat minuto ngunit may timbang na 5.8 kg, mas mahusay na angkop para sa mabibigat na mga sistemang pang-industriya. Ang lahat ng tatlong mga modelo ay nagbabahagi ng parehong 350 bar maximum na rating ng presyon at saklaw ng temperatura.
Ang iba pang mga tagagawa ay nag -aalok ng mga produktong nakikipagkumpitensya na may katulad na mga pagtutukoy. Ang serye ng Bosch Rexroth ay nagbibigay ng mga pinagsamang tampok na kaligtasan at mga pagpipilian sa pagsubaybay sa koryente, na may mga rating ng presyon sa 315 bar at daloy ng kapasidad sa 450 litro bawat minuto. Binibigyang diin ng Parker Hannifin's PV Series ang magaan na composite na materyales para sa mga aplikasyon ng aerospace, paghawak ng 350 bar at 300 litro bawat minuto.
Nagtatampok ang mga valve ng serye ng Danfoss CSV na pinahusay na paglaban ng kaagnasan at mas mataas na mga rating ng presyon (420 bar) na angkop para sa kagamitan sa agrikultura. Nag-aalok ang Hawe Hydraulik BC Series ng mga disenyo ng ultra-compact para sa mga tagagawa ng makinarya ng Aleman, na may 350 bar pressure at 320 litro bawat minuto na daloy. Ang tseke ng balbula ng RVP-20 ay nananatiling mapagkumpitensya sa pamamagitan ng napatunayan na pagiging maaasahan, disenyo ng leak-free, at kadalian ng pagsasama sa umiiral na mga sistema ng Hydac.
Pagbili at pagkakaroon
Ang Check Valve RVP-20 ay nagdadala ng karaniwang bahagi ng numero 705937 mula sa Hydac. Ang pagbili sa pamamagitan ng awtorisadong namamahagi ay nagsisiguro ng mga tunay na bahagi at suporta sa teknikal. Kasama sa mga pangunahing distributor ang Valinonline at pinuno ng Hydraulics, na stock ang balbula at mga kaugnay na kit ng selyo. Ang mga oras ng tingga ay nag-iiba ayon sa rehiyon ngunit karaniwang saklaw mula sa agarang pagkakaroon ng 2-4 na linggo para sa mga karaniwang pagsasaayos.
Ang mga pasadyang bersyon ng Check Valve RVP-20 na may iba't ibang mga presyur ng pag-crack o mga espesyal na seal ay nangangailangan ng mas mahabang oras ng tingga, karaniwang 6-8 na linggo. Kapag nag -order ng mga pasadyang pagtutukoy, magbigay ng kumpletong mga kinakailangan sa system kabilang ang nagtatrabaho presyon, rate ng daloy, uri ng likido, at saklaw ng temperatura. Ang impormasyong ito ay tumutulong sa mga inhinyero ng Hydac na inirerekumenda ang pinakamainam na pagsasaayos.
Ginamit o naayos na tseke ng balbula ng RVP-20 na mga yunit ay lilitaw sa pangalawang merkado tulad ng eBay, madalas sa mas mababang presyo. Gayunpaman, ang pagbili ng mga ginamit na sangkap na haydroliko ay nagdadala ng mga panganib kabilang ang hindi kilalang kasaysayan ng serbisyo at potensyal na panloob na pagsusuot. Kung ang mga hadlang sa gastos ay nangangailangan ng pagsasaalang -alang sa mga ginamit na balbula, bumili lamang mula sa mga nagbebenta na may na -verify na reputasyon at humiling ng dokumentasyon sa pagsubok ng presyon.
Pinakamahusay na kasanayan para sa pagsasama ng Valve RVP-20
Ang matagumpay na pagsasama ng Check Valve RVP-20 ay nagsisimula sa wastong disenyo ng system. Kalkulahin ang aktwal na mga rate ng daloy at mga patak ng presyon upang matiyak na ang balbula ay hindi lilikha ng labis na pagtutol sa circuit. Ang balbula ay pinakamahusay na gumagana kapag ang daloy ay mananatili sa ibaba 80% ng maximum na kapasidad, na nagbibigay ng margin para sa mga spike ng presyon at mga pagkakaiba -iba ng temperatura.
Mag -install ng isang air bleed o vent filter sa mga system kung saan maaaring mangyari ang air entrainment. Ang nakulong na hangin ay maaaring maiwasan ang tseke ng balbula RVP-20 mula sa pagsasara nang maayos at maaaring maging sanhi ng pinsala sa cavitation sa paglipas ng panahon. Ang pagpoposisyon ng balbula upang payagan ang mga bula ng hangin na tumaas at makatakas ay nagpapabuti sa pagganap at kahabaan ng buhay.
Kapag gumagamit ng maramihang mga check valve RVP-20 na mga yunit sa kahanay na mga circuit, tiyaking balanseng pamamahagi ng daloy. Ang mga bahagyang pagkakaiba -iba sa pag -crack ng presyon sa pagitan ng mga balbula ay maaaring maging sanhi ng hindi pantay na pag -load, pagbabawas ng pagiging epektibo ng kahanay na pag -aayos. Isaalang -alang ang paggamit ng mga naitugmang set mula sa parehong batch ng produksyon para sa mga kritikal na aplikasyon.
Subaybayan ang Check Valve RVP-20 sa panahon ng paunang pagsisimula ng system at komisyon. Panoorin ang hindi pangkaraniwang ingay, labis na init, o hindi inaasahang pagbabasa ng presyon na maaaring magpahiwatig ng mga problema sa pag -install o hindi magkatugma na mga kondisyon ng operating. Ang maagang pagtuklas ng mga isyu ay pumipigil sa pinsala sa balbula at iba pang mga sangkap ng system.
Pag -unawa sa mga limitasyon at pagsasaalang -alang
Habang ang check valve RVP-20 ay higit sa maraming mga aplikasyon, ang pagkilala sa mga limitasyon nito ay pumipigil sa maling pag-aaplay. Ang balbula ay hindi idinisenyo para sa mataas na dalas na pagbibisikleta kung saan bubukas ang kono at magsasara nang maraming beses bawat minuto. Ang nasabing operasyon ay nagpapabilis ng pagsusuot at maaaring maging sanhi ng napaaga na pagkabigo. Para sa mga application na may mataas na dalas, isaalang-alang ang mga balbula na pinatatakbo ng pilot o mga balbula ng kartutso na idinisenyo para sa dynamic na serbisyo.
Ang disenyo na puno ng tagsibol ay nangangahulugang ang tseke ng balbula ng RVP-20 ay palaging lumilikha ng ilang pagbagsak ng presyon sa panahon ng daloy ng pasulong. Sa mga circuit kung saan kritikal ang kaunting pagtutol, ang katangian na ito ay dapat na kadahilanan sa mga pump sizing at mga kalkulasyon ng kahusayan ng system. Sa maximum na daloy, ang pagbagsak ng presyon ay maaaring umabot sa 8 bar, na nagko -convert sa init at nasayang na enerhiya.
Ang reverse flow ay hindi gumagawa ng pagtagas kapag ang balbula ay gumana nang tama, ngunit ang kontaminasyon o pagsusuot ay maaaring makompromiso ang pagbubuklod. Ang mga system na nangangailangan ng ganap na zero na pagtagas para sa kaligtasan ay maaaring mangailangan ng kalabisan na mga balbula o mga alternatibong teknolohiya ng sealing. Ang regular na pagsubok ay nagpapatunay na ang reverse sealing ay nananatiling epektibo sa buong buhay ng balbula.
Ang Check Valve RVP-20 ay nagbibigay ng purong mekanikal na operasyon nang walang feedback ng posisyon o pag-aayos sa panahon ng operasyon. Ang mga aplikasyon na nangangailangan ng variable na pag -crack ng presyon o remote control ay nangangailangan ng iba't ibang mga uri ng balbula. Ang pag -unawa sa mga pangunahing katangian na ito ay tumutulong na tumugma sa balbula sa mga naaangkop na aplikasyon.
Konklusyon
Ang Check Valve RVP-20 ay nagsisilbing isang maaasahang solusyon para maiwasan ang backflow sa mga hydraulic system na nagpapatakbo sa mga presyur hanggang sa 350 bar na may daloy sa 350 litro bawat minuto. Ang disenyo ng cone na naka-load ng tagsibol ay lumilikha ng leak-free reverse sealing habang pinapanatili ang mababang pasulong na pagbagsak ng presyon. Ang compact plate-mount format ay pinapasimple ang pag-install sa mga bloke ng balbula at manifold.
Natagpuan ng balbula na ito ang malawakang paggamit sa mobile na makinarya, pang -industriya na automation, at mga haydroliko sa dagat kung saan ang mga kontrol ng direksyon ay mahalaga para sa kaligtasan at kahusayan. Sa wastong pag-install, kalinisan ng likido, at pana-panahong inspeksyon, ang Check Valve RVP-20 ay nagbibigay ng maraming taon ng serbisyo na walang problema. Ang pamantayang disenyo at malawak na pagkakaroon nito ay ginagawang isang praktikal na pagpipilian para sa mga bagong sistema at mga aplikasyon ng kapalit.
Kapag pumipili ng isang balbula ng tseke para sa mga aplikasyon ng haydroliko, isaalang-alang ang tseke ng balbula RVP-20 para sa mga medium-duty circuit na nangangailangan ng maaasahang pag-iwas sa backflow. Itugma ang mga pagtutukoy ng balbula sa iyong mga kinakailangan sa system, sundin ang mga alituntunin sa pag -install, at mapanatili ang wastong kondisyon ng likido para sa pinakamainam na pagganap at kahabaan ng buhay.
