Ang mga balbula na ito ay nasa paligid natin. Malalaman mo ang mga ito sa mga excavator na naghuhukay ng mga pundasyon, mga forklift na gumagalaw na mga kahon sa mga bodega, at maging sa mga sistema ng kontrol ng eroplano. Kung wala ang mga balbula na ito, imposible na kontrolin ang mga mabibigat na makina.
Paano gumagana ang mga balbula na ito?
Ang mga pangunahing bahagi
Ang bawat haydroliko na direksyon ng control valve ay may tatlong pangunahing bahagi na nagtutulungan:
1. Katawan ng balbula
Ang katawan ng balbula ay tulad ng bahay kung saan nangyayari ang lahat. Karaniwan itong ginawa mula sa mga malakas na materyales tulad ng bakal o aluminyo. Sa loob, may maingat na drilled hole na tinatawag na mga port. Ang mga port na ito ay may mga espesyal na pangalan:
- P port:Kung saan pumapasok ang pressurized fluid
- T port:Kung saan bumalik ang likido sa tangke
- A at b port:Kung saan ang likido ay pupunta upang ilipat ang mga cylinders o motor
2. Elemento ng Kontrol
Ito ang gumagalaw na bahagi na talagang nagdidirekta sa likido. Mayroong dalawang pangunahing uri:
Spool:Isang bilog, pag -slide ng piraso na mukhang isang lapis na may mas malawak na mga seksyon. Habang ito ay dumulas pabalik -balik, binubuksan nito at isasara ang iba't ibang mga landas para sa likido.
POPPET:Isang piraso ng hugis ng kono na gumagana tulad ng isang tapunan sa isang bote. Ito ay nagtatak ng mahigpit kapag sarado ngunit maaaring magbukas upang hayaan ang likido sa pamamagitan ng.
3. Actuator
Ito ang gumagalaw sa elemento ng control. Kasama sa mga karaniwang uri:
- Springs na itulak ang balbula pabalik sa isang ligtas na posisyon
- Solenoids (electric magnet) na gumagalaw kapag pinapagana
- Manu -manong mga lever para sa operasyon ng kamay
- Mga kontrol ng pilot na gumagamit ng sariling presyon ng system
Paano dumadaloy ang likido
Gumamit tayo ng isang simpleng halimbawa na may isang haydroliko na silindro:
Neutral na posisyon:Kapag ang balbula ay nasa gitnang posisyon, ang silindro ay nananatiling ilagay. Depende sa disenyo ng balbula, ang likido ay maaaring mai -block o pinapayagan na bumalik sa tangke.
Palawakin ang posisyon:Kinokonekta ng balbula ang presyon ng port (P) sa port A, pagpapadala ng likido upang mapalawak ang silindro. Kasabay nito, ang likido mula sa kabilang panig ng silindro ay dumadaloy pabalik sa Port B hanggang sa tangke (T).
Retract Position:Ngayon lumipat ang balbula. Ang presyur ay pupunta sa port B upang bawiin ang silindro, habang ang likido ay bumalik mula sa Port A hanggang sa tangke.
Mga uri ng haydroliko na direksyon ng control valves
Sa pamamagitan ng panloob na disenyo
Mga balbula ng spool
Ito ang pinaka -karaniwang uri. Ang mga spool slide sa loob ng katawan ng balbula upang lumikha ng iba't ibang mga landas ng daloy.
Magagandang puntos:
- Maaaring hawakan ang mga kumplikadong operasyon na may maraming mga posisyon
- Mababang pagtutol sa daloy ng likido
- Maraming nalalaman at malawak na ginagamit
Hindi maganda:
- Ang mga maliliit na gaps ay nagbibigay -daan sa ilang likido na tumagas sa loob
- Maaaring matigil kung marumi ang likido
Mga balbula ng poppet
Ang mga ito ay gumagamit ng mga elemento ng kono o hugis-bola na mahigpit na nagbubuklod laban sa isang upuan.
Magagandang puntos:
- Halos walang panloob na pagtagas
- Magtrabaho nang maayos sa maruming likido
- Mahusay para sa paghawak ng mabibigat na naglo -load
Hindi maganda:
- Limitado sa mga simpleng on/off function
- Kailangan mo ng higit na lakas upang mapatakbo
Sa pamamagitan ng kung paano sila pinatatakbo
Manu -manong mga balbula:Pinatatakbo sa pamamagitan ng kamay gamit ang mga levers, knobs, o mga pindutan. Simple at maaasahan, ngunit ang isang tao ay kailangang naroroon upang mapatakbo ang mga ito.

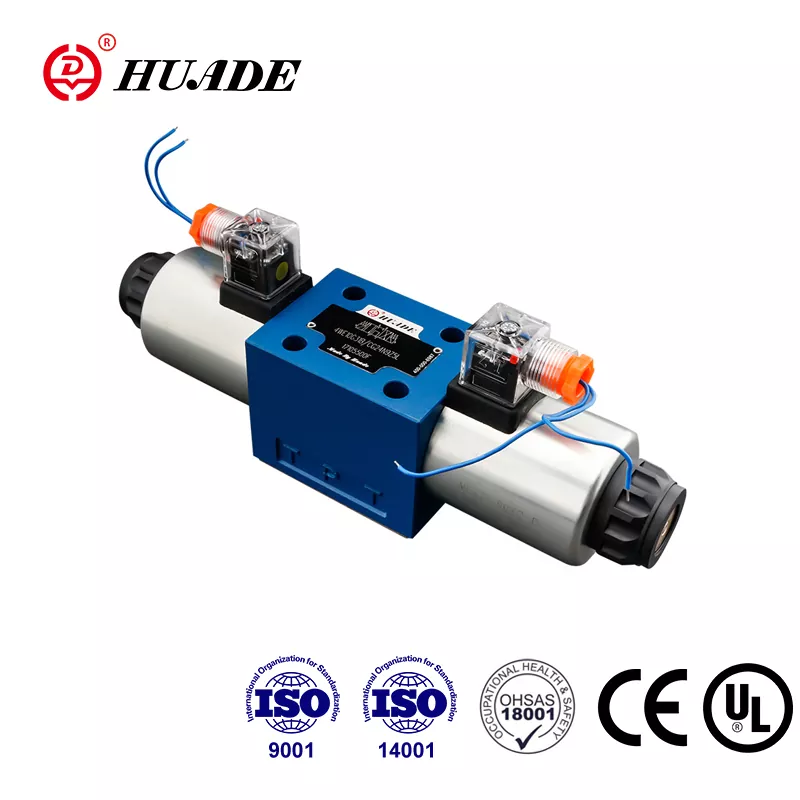

Solenoid Valves:Gumamit ng electric power upang mapatakbo. Ang mga ito ay perpekto para sa mga awtomatikong sistema at maaaring kontrolado ng mga computer.
Mga balbula na pinatatakbo ng pilot:Gumamit ng sariling hydraulic pressure ng system upang ilipat ang pangunahing balbula. Ito ay tulad ng paggamit ng isang maliit na balbula upang makontrol ang isang malaking balbula - mahusay para sa mga application na may mataas na daloy.
Sa pamamagitan ng control katumpakan
On/Off Valves:Ang mga simpleng switch na alinman sa ganap na bukas o ganap na sarado. Tulad ng isang light switch - ito ay nasa o off.
Proporsyonal na mga balbula:Ang mga ito ay maaaring magbukas ng bahagyang, tulad ng isang dimmer switch para sa mga ilaw. Ang mas maraming pag -upo ng signal ng control, mas magbubukas ang balbula. Nagbibigay ito sa iyo ng makinis na kontrol ng bilis.
Servo Valves:Ang pinaka -tumpak na uri, na ginagamit sa mga application na nangangailangan ng lubos na tumpak na kontrol, tulad ng sasakyang panghimpapawid o kagamitan sa paggawa ng katumpakan.
Mahahalagang tampok at pagtutukoy
Mga function ng sentro
Para sa mga balbula ng spool, kung ano ang nangyayari sa posisyon ng neutral (gitna) ay napakahalaga:
Sarado na sentro:Ang lahat ng mga port ay naharang. Ito ay naka -lock ang silindro sa lugar ngunit ginagawang mas mahirap ang bomba.
Buksan ang sentro:Ang port ng presyon ay kumokonekta sa tangke. Nakakatipid ito ng enerhiya sa pamamagitan ng pagpapaalam sa bomba na tumakbo nang walang presyon, ngunit maaaring mag -drift ang silindro.
Tandem Center:Isang kompromiso na nakakatipid ng ilang enerhiya habang nagbibigay ng mas mahusay na paghawak ng pag -load.
Mga pangunahing numero ng pagganap
- Rating ng presyon:Kung magkano ang presyon ng balbula na maaaring hawakan nang ligtas. Karaniwang sinusukat sa psi o bar.
- Rate ng daloy:Gaano karaming likido ang maaaring dumaan sa bawat minuto. Karaniwang sinusukat sa mga galon bawat minuto (GPM) o litro bawat minuto.
- Oras ng pagtugon:Gaano kabilis ang reaksyon ng balbula sa isang signal ng control. Mahalaga para sa mga application na nangangailangan ng mabilis na paggalaw.
- Pag -drop ng Pressure:Gaano karaming presyon ang nawala habang ang likido ay dumadaloy sa balbula. Mas mababa ay mas mahusay para sa kahusayan.
Mga simbolo at pamantayan ng balbula
Ang mga inhinyero ay gumagamit ng mga espesyal na simbolo upang ipakita ang mga balbula sa mga diagram ng haydroliko. Ang mga simbolo na ito ay sumusunod sa mga pamantayang pang -internasyonal (ISO 1219) upang maunawaan ito ng mga inhinyero sa buong mundo.
Ang isang simbolo ng balbula ay nagpapakita:
- Mga kahon na kumakatawan sa bawat posisyon
- Ang mga arrow na nagpapakita ng mga landas ng daloy
- Ang mga linya na may mga T-mark na nagpapakita ng mga naka-block na landas
- Mga Sulat (P, T, A, B) Pagmamarka ng mga port
- Mga simbolo para sa mga bukal at solenoids
Halimbawa, ang isang "4/3 balbula" ay nangangahulugang 4 na port at 3 posisyon.
Karaniwang mga aplikasyon
Kagamitan sa Konstruksyon
Gumagamit ang mga excavator ng maramihang mga valve ng control control upang mapatakbo ang boom, braso, bucket, at track nang nakapag -iisa. Ang mga operator ay gumagamit ng mga joystick na nagpapadala ng mga signal sa proporsyonal na mga balbula para sa maayos na kontrol.
Paggawa
Ginagamit ng mga linya ng pagpupulong ang mga balbula na ito upang makontrol ang mga robotic arm, pagpindot, at mga sistema ng conveyor. Ang mga balbula na pinatatakbo ng solenoid ay tumugon sa mga utos ng computer para sa tumpak na tiyempo.
Agrikultura
Ang mga modernong traktor ay gumagamit ng proporsyonal na mga bloke ng balbula upang makontrol ang mga ipinatutupad tulad ng mga araro at mga nag -aani. Ang ilang mga system kahit na pagsasama sa GPS para sa awtomatikong gawaing patlang.
Aerospace
Ang sasakyang panghimpapawid ay gumagamit ng labis na maaasahang mga valve ng servo para sa mga kontrol sa paglipad. Ang mga balbula na ito ay dapat gumana nang perpekto kahit sa matinding mga kondisyon.
Nangungunang mga tagagawa
Bosch Rexroth:Kilala sa mga de-kalidad na balbula na may mga advanced na electronics at mga kakayahan sa pagsubaybay.
Parker Hannifin:Nag -aalok ng isang malawak na saklaw mula sa mga pangunahing pang -industriya na mga balbula hanggang sa dalubhasang mga mobile valves na kagamitan.
Eaton (Vickers):Sikat sa mga mabibigat na balbula na tumatagal ng mahabang panahon sa mga mahihirap na kondisyon.
Danfoss:Dalubhasa sa mga mobile hydraulics at mga sistema ng mahusay na enerhiya.
Hydac:Kilala sa mga compact na mga balbula ng kartutso at pasadyang mga solusyon sa sari -saring.
Pag -install at pagpapanatili
Pagpili ng tamang balbula
Isaalang -alang ang mga salik na ito:
- Mga kinakailangan sa presyon at daloy: Itugma ang mga pangangailangan ng iyong system
- Uri ng Kontrol: ON/OFF para sa mga simpleng gawain, proporsyonal para sa variable na bilis
- Kapaligiran: Pumili ng mga seal at coatings na angkop para sa iyong mga kondisyon
- Kaligtasan: Piliin ang mga function ng sentro na nagbibigay ng ligtas na operasyon
Karaniwang mga problema at solusyon
Hindi tatakbo ang balbula:
- Suriin ang mga koneksyon sa elektrikal sa mga valves ng solenoid
- Patunayan ang sapat na presyon ng haydroliko para sa mga balbula na pinatatakbo ng pilot
- Maghanap ng mga mekanikal na hadlang
Mabagal o hindi wastong operasyon:
- Linisin o palitan ang maruming haydroliko na likido
- Suriin para sa hangin sa system
- Suriin para sa mga sangkap na balbula
Panlabas na pagtagas:
- Palitan ang mga pagod na seal at gasket
- Suriin ang pag -mount sa ibabaw ng flat
- Patunayan ang tamang metalikang kuwintas
Pinakamahusay na kasanayan
Pag -install:
- Panatilihing malinis ang lahat sa panahon ng pag -install
- Gumamit ng wastong gasket at sealing compound
- Masikip ang mga bolts sa tinukoy na mga halaga ng metalikang kuwintas
Operasyon:
- Magsimula sa mababang presyon upang suriin ang pangunahing pag -andar
- Subaybayan ang temperatura ng system at presyon
- Panatilihing malinis ang haydroliko na likido na may tamang pagsasala
Pagpapanatili:
- Regular na operasyon ng pagsubok ng balbula
- Baguhin ang hydraulic fluid ayon sa iskedyul
- Panatilihin ang detalyadong mga talaan ng pagpapanatili
Mga uso sa hinaharap
Ang industriya ng haydroliko na balbula ay patuloy na nagbabago:
Smart Valves:Kasama sa mga bagong balbula ang mga sensor at electronics na maaaring mag -ulat ng kanilang kondisyon at pagganap. Makakatulong ito sa paghula kung kinakailangan ang pagpapanatili.
Kahusayan ng enerhiya:Ang mga tagagawa ay bumubuo ng mga balbula na nag -aaksaya ng mas kaunting enerhiya, na tumutulong na mabawasan ang mga gastos sa operating at epekto sa kapaligiran.
Pagsasama:Ang mga balbula ay nagiging mas compact at isinama sa iba pang mga sangkap ng system, pagbabawas ng mga puntos ng pagtagas at oras ng pag -install.
Digital Control:Maraming mga balbula ang idinisenyo upang gumana sa mga digital control system at Internet of Things (IoT) na mga network.
Ang mga hydraulic directional control valves ay mga mahahalagang sangkap na ginagawang posible ang modernong makinarya. Mula sa mga simpleng on/off valves hanggang sa sopistikadong mga sistema ng servo, ang mga aparatong ito ay nagko -convert ng mga de -koryenteng o mekanikal na signal sa kinokontrol na hydraulic power.
Ang pag -unawa kung paano gumagana ang mga balbula na ito, ang kanilang iba't ibang uri, at kung paano piliin at mapanatili ang mga ito ay mahalaga para sa sinumang nagtatrabaho sa mga sistemang haydroliko. Tulad ng pagsulong ng teknolohiya, ang mga balbula na ito ay nagiging mas matalinong, mas mahusay, at mas isinama sa mga digital control system.
Kung nagpapatakbo ka ng mabibigat na kagamitan, pagdidisenyo ng mga sistema ng automation, o pagpapanatili ng haydroliko na makinarya, ang kaalaman sa mga valves ng control control ay makakatulong sa iyo na gumana nang mas epektibo at ligtas.
Sa pamamagitan ng pagpili ng tamang balbula para sa iyong aplikasyon at pagpapanatili nito nang maayos, masisiguro mo ang maaasahang operasyon at mahabang buhay ng serbisyo. Ang susi ay ang pag -unawa sa iyong mga kinakailangan sa system at pagtutugma sa kanila ng naaangkop na teknolohiya ng balbula.
Tandaan, kapag may pag -aalinlangan, kumunsulta sa mga dalubhasa sa haydroliko system o mga tagagawa ng balbula. Maaari silang magbigay ng tukoy na gabay para sa iyong natatanging mga pangangailangan ng aplikasyon at makakatulong na matiyak ang pinakamainam na pagganap ng system.
