Kapag nanonood ka ng isang buldoser na itinaas ang talim nito o nakakita ng paglipat ng robot ng pabrika nang may katumpakan, mayroong isang maliit ngunit makapangyarihang sangkap na ginagawang posible: ang direksyon ng control valve.
Ang gabay na ito ay lalakad sa iyo sa lahat ng kailangan mong malaman tungkol sa mga mahahalagang bahagi na ito, mula sa kung paano sila gumagana hanggang sa pagpili ng tama para sa iyong mga pangangailangan.

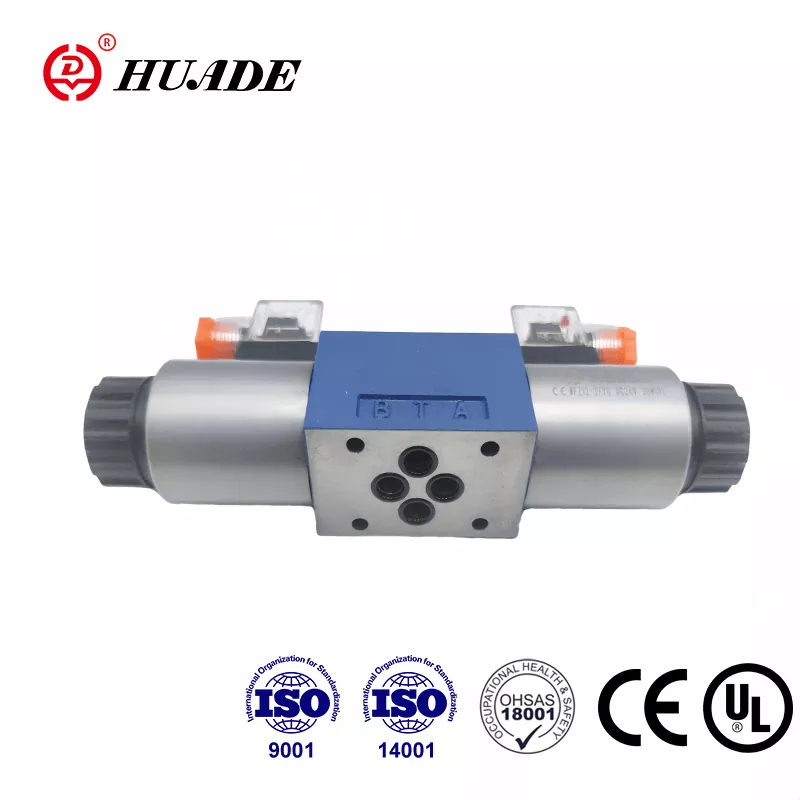

Ano ang isang direksyon ng control valve?
Mag -isip ng isang direksyon na control valve (DCV) bilang aTraffic Controller para sa mga likido. Tulad ng isang ilaw ng trapiko ay nagdidirekta ng mga kotse sa isang intersection, ang isang DCV ay nagdidirekta ng haydroliko na langis o naka -compress na hangin sa pamamagitan ng iba't ibang mga landas sa isang makina. Ang mga balbula na ito ay ang "utak" ng mga sistema ng kuryente ng likido, na nagsasabi sa likido kung saan pupunta at kailan.
Bakit tinawag silang mga "bang-bang" na mga balbula?
Maraming mga DCV ang gumagana tulad ng isang light switch - ang mga ito ay ganap na nasa o ganap na off. Walang nasa pagitan ng posisyon, na ang dahilan kung bakit tinawag silang mga tao na "bang-bang" na mga balbula. Kapag lumipat sila, ginagawa nila ito nang mabilis at ganap.
Paano gumagana ang isang direksyon ng control valve?
Ang mga pangunahing bahagi
Ang bawat DCV ay may mga pangunahing sangkap:
Katawan ng balbula:Ito ay tulad ng bahay na pinagsama ang lahat. Mayroon itong mga channel sa loob kung saan maaaring dumaloy ang likido.
Spool o poppet:Ito ang gumagalaw na bahagi na talagang kumokontrol sa daloy. Isipin ito tulad ng isang sliding door na magbubukas at nagsasara ng iba't ibang mga landas.
Ports:Ito ang mga puntos ng koneksyon kung saan nakadikit ang mga tubo. Karaniwan silang may label:
- P= Presyon (kung saan pumapasok ang likido)
- T= Tank (kung saan bumalik ang likido)
- A at b= Actuator port (kung saan pupunta ang likido upang magtrabaho)
Actuator:Ito ang gumagalaw sa spool. Maaari itong maging isang hawakan na itulak mo, isang electric coil, o presyon ng likido.
Paano nito kinokontrol ang daloy
Kapag inilipat ng actuator ang spool, nag -linya ito ng iba't ibang mga butas at channel sa loob ng katawan ng balbula. Lumilikha ito ng mga bagong landas para dumaloy ang likido. Ito ay tulad ng pag -aayos ng mga piraso ng puzzle upang lumikha ng iba't ibang mga landas.
Mga uri ng mga valves ng control control
Sa pamamagitan ng kung paano sila gumagalaw (panloob na disenyo)
Mga balbula ng spool
Gumagamit ang mga ito ng isang cylindrical na piraso (ang spool) na slide pabalik -balik. Para silang isang sliding puzzle kung saan ang paglipat ng isang piraso ay magbubukas ng ilang mga landas at isasara ang iba. Marami silang maraming nalalaman ngunit pinapayagan ang isang maliit na maliit na pagtagas.
Mga balbula ng poppet
Ang mga ito ay gumagamit ng isang bola, kono, o disc na nag -angat ng isang upuan upang payagan ang daloy o pagpindot upang ihinto ito. Mag -isip ng isang tapunan sa isang bote - kapag tinanggal mo ito, ang likido ay dumadaloy. Ang mga balbula na ito ay nagtatak ng mahigpit na halos walang pagtagas.
Rotary valves
Sa halip na dumulas, ang mga ito ay umiikot upang mag -linya ng iba't ibang mga sipi. Tulad sila ng pag -on ng isang susi sa isang kandado upang buksan ang iba't ibang mga pintuan.
Sa pamamagitan ng kung paano sila pinatatakbo
Manu -manong mga balbula
Pinapatakbo mo ito sa pamamagitan ng kamay gamit ang isang pingga, pindutan, o pedal. Ang mga ito ay simple at maaasahan, tulad ng isang manu -manong paghahatid ng kotse.
Solenoid Valves
Ang mga ito ay pinatatakbo nang elektrikal. Kapag nagpadala ka ng isang elektrikal na signal, ang isang magnetic coil ay gumagalaw sa balbula. Ito ay tulad ng pagkakaroon ng isang remote control para sa iyong balbula.
Mga balbula na pinatatakbo ng pilot
Gumagamit ang mga ito ng presyon ng likido upang ilipat ang balbula. Ang mga ito ay kapaki -pakinabang kapag kailangan mo ng maraming puwersa upang ilipat ang isang malaking balbula, tulad ng paggamit ng power steering sa isang kotse.
Sa pamamagitan ng bilang ng mga posisyon at port
Ang sistema ng pagbibigay ng pangalan ay maaaring mukhang nakalilito sa una, ngunit ito ay talagang simple:
- 2/2 balbula:2 port, 2 posisyon (tulad ng isang on/off switch)
- 3/2 balbula:3 port, 2 posisyon (karaniwan para sa mga solong kumikilos na cylinders)
- 4/2 balbula:4 port, 2 posisyon (pamantayan para sa mga dobleng kumikilos na cylinders)
- 4/3 balbula:4 port, 3 posisyon (may kasamang isang neutral na gitnang posisyon)
Mga Posisyon ng Center (para sa 3-Posisyon Valves)
- Buksan ang sentro:Ang lahat ng mga port ay magkakasamang kumonekta - tulad ng pagbubukas ng lahat ng mga pintuan sa isang bahay
- Sarado na sentro:Ang lahat ng mga port ay naharang - tulad ng pagsasara ng lahat ng mga pintuan
- Tandem Center:Ang presyon ay kumokonekta sa tangke, ngunit ang mga port ng actuator ay naharang
- Float Center:Ang mga port ng actuator ay kumonekta sa tangke, ngunit ang presyon ay naharang
Pagpili ng tamang balbula: pangunahing mga pagtutukoy
Rating ng daloy (CV)
Sinasabi nito sa iyo kung magkano ang likido na mahawakan ng balbula. Sinusukat ito bilang mga galon bawat minuto (GPM) sa 1 psi pressure drop. Isipin ito tulad ng diameter ng isang hose ng hardin - ang mas malaking bilang ay nangangahulugang mas maraming kapasidad ng daloy.
Rating ng presyon
Ito ang maximum na presyon ng balbula na maaaring hawakan nang ligtas. Karaniwan itong minarkahan bilang PN (tulad ng PN350 para sa 350 bar) o sa PSI. Huwag lumampas sa limitasyong ito, o maaaring mabigo ang balbula.
Oras ng pagtugon
Para sa mga solenoid valves, ito ay kung gaano kabilis maaari silang lumipat ng mga posisyon, karaniwang sinusukat sa millisecond. Ang mas mabilis na mga oras ng pagtugon ay mas mahusay para sa mga application na nangangailangan ng mabilis na paggalaw.
Klase ng pagtagas
Ito ay nagre -rate kung gaano kahusay ang mga balbula ng balbula:
- Klase IV:Ang ilang mga pagtagas (0.01% ng rate ng daloy)
- Klase V:Mababang pagtagas
- Klase VI:Bubble-tight (halos walang pagtagas)
Mula sa Simple hanggang Smart: Mga Uri ng Kontrol
On/Off Valves (Standard DCVS)
Ito ang mga pangunahing "bang-bang" na mga balbula na napag-usapan namin. Ang mga ito ay alinman sa ganap na bukas o ganap na sarado. Ang mga ito ay perpekto para sa mga simpleng gawain tulad ng pag -clamping ng isang bahagi o pagpapalawak ng isang silindro nang lubusan.
Proporsyonal na mga balbula
Ito ay tulad ng dimmer switch para sa daloy ng likido. Sa halip na on/off lamang, maaari silang bahagyang bukas upang makontrol ang rate ng daloy. Nagbibigay ito sa iyo ng makinis, variable na kontrol ng bilis. Mahusay ang mga ito para sa mga application tulad ng operasyon ng crane kung saan nais mo ang makinis na paggalaw.
Servo Valves
Ito ang mga instrumento ng katumpakan ng mundo ng balbula. Nagbibigay ang mga ito ng lubos na tumpak na kontrol at maaaring tumugon sa puna upang mapanatili ang eksaktong mga posisyon o daloy. Ginagamit ang mga ito sa mga high-end na aplikasyon tulad ng flight simulators at CNC machine.
Mga Application ng Real-World
Kagamitan sa Konstruksyon
- Mga Excavator:Gumamit ng maramihang 4/3 na mga balbula upang makontrol ang boom, braso, balde, at pag -ikot. Ang mga balbula na pinatatakbo ng pilot ay nagbibigay ng makinis na kontrol ng operator.
- Bulldozers:Gumamit ng mga DCV upang makontrol ang anggulo ng talim at taas, pati na rin ang mga sistema ng track drive.
Paggawa
- CNC machine:Gumamit ng solenoid DCV para sa tool clamping at proporsyonal na mga balbula para sa tumpak na pagpoposisyon.
- Mga linya ng pagpupulong:Ang mga pneumatic DCV ay nagpapatakbo ng mga grippers, lifters, at pag -uuri ng mga mekanismo.
Agrikultura
- Tractors:Ang mga control ng multi-spool na balbula ay nagpapatupad tulad ng mga araro at mower.
- Mga Harvest:Kinokontrol ng DCVS ang taas ng header at bilis ng paglilinis ng tagahanga.
Aerospace
- Aircraft landing gear:Ang mga valve ng servo ay nagbibigay ng tumpak, maaasahang kontrol para sa pagpapalawak at pag -urong.
- Mga kontrol sa paglipad:Ang mga high-performance servo valves ay nagpapagana ng mga fly-by-wire system.
Pangkalahatang -ideya ng Market: Sino ang gumagawa ng kung ano
Ang merkado ng Global Directional Control Valve ay nagkakahalaga ng halos $ 8-10 bilyon at lumalaki sa 5-11% bawat taon. Ang mga pangunahing manlalaro ay kasama ang:
- Bosch Rexroth:Kilala sa matatag na haydroliko na mga balbula at pagsasama ng industriya ng 4.0
- Parker Hannifin:Nag -aalok ng malawak na saklaw para sa parehong mga hydraulic at pneumatic application
- Eaton/Danfoss:Malakas sa mobile hydraulics na may mga teknolohiyang matalinong balbula
- SMC:Nangungunang tagagawa ng pneumatic valve na may compact, high-flow design
- Pagdiriwang:Makabagong mga solusyon sa pneumatic kabilang ang mga isla ng Valve at digital platform
- Moog:Mga balbula ng high-precision servo para sa hinihingi na mga aplikasyon
Ang Hinaharap: Smart Valves at Industry 4.0
Mga tampok na Smart
Ang mga modernong balbula ay nakakakuha ng mas matalinong may mga built-in na sensor na sinusubaybayan:
- Temperatura
- Bilang ng mga siklo
- Feedback ng posisyon
- Mga rate ng daloy
- Mga antas ng kontaminasyon
Digital na pagsasama
Ang mga bagong balbula ay maaaring makipag -usap gamit ang mga protocol tulad ng:
- Io-link
- Ethernet/IP
- Profibus
- Modbus
Pinapayagan silang magpadala ng data ng diagnostic sa mga sentral na control system, na nagpapagana ng mahuhulaan na pagpapanatili.
Mahuhulaan na pagpapanatili
Sa halip na maghintay para mabigo ang mga balbula, maaaring mahulaan ng mga matalinong sistema kung kinakailangan ang pagpapanatili batay sa data ng real-time. Binabawasan nito ang hindi inaasahang downtime at makatipid ng pera.
Pag -aayos ng mga karaniwang problema
Hindi kumikilos ang balbula
Posibleng mga sanhi:Walang signal ng elektrikal, sinunog na coil, mababang presyon ng piloto
Mga Solusyon:Suriin ang boltahe, manu -manong pagsubok na override, i -verify ang pilot air/supply ng langis
Mabagal o masiglang paggalaw
Posibleng mga sanhi:Panloob na pagtagas, kontaminadong likido, maling laki ng balbula
Mga Solusyon:Pagsubok para sa pagtagas, baguhin ang likido at mga filter, i -verify ang valve sizing
Nag -drift ang Actuator
Posibleng mga sanhi:Maling posisyon sa sentro, pagod na spool, panlabas na pagtagas
Mga Solusyon:Suriin ang pagsasaayos ng balbula, pagsubok para sa panloob na pagsusuot, suriin ang mga koneksyon
Panlabas na pagtagas
Posibleng mga sanhi:Worn seal, maluwag na bolts, basag na katawan
Mga Solusyon:Palitan ang mga seal, suriin ang metalikang kuwintas ng bolt, suriin para sa pinsala
Ingay o sobrang init
Posibleng mga sanhi:Cavitation, balbula masyadong maliit, presyon masyadong mataas
Mga Solusyon:Suriin ang antas ng likido, i -verify ang laki ng balbula, ayusin ang setting ng balbula ng kaluwagan
Pinapanatili ang pinakamahusay na kasanayan
Regular na inspeksyon
- Suriin para sa mga panlabas na pagtagas
- Maghanap ng kaagnasan o pinsala
- Patunayan ang lahat ng mga koneksyon ay masikip
- Ang manu -manong pagsubok ay override
Pagpapanatili ng likido
- Regular na halimbawang likido para sa kontaminasyon
- Baguhin ang mga filter sa iskedyul
- Panatilihin ang temperatura ng system sa ilalim ng 140 ° F (60 ° C)
- Panatilihin ang wastong antas ng likido
Mga aksyon na pang -iwas
- Ang mga balbula ng cycle ay pana -panahon upang maiwasan ang pagdikit
- Panatilihin ang imbentaryo ng mga ekstrang bahagi
- Ang mga operator ng tren sa tamang paggamit
- Kasaysayan ng Pagpapanatili ng Dokumento
Paggawa ng tamang pagpipilian
Kapag pumipili ng isang balbula ng control ng direksyon, isaalang -alang ang mga salik na ito:
Kailangan ng pagpapaandar:Ilan ang mga port at posisyon na kailangan mo?
Presyon at daloy:Ano ang iyong mga kinakailangan sa system?
Uri ng likido:Haydroliko langis, hangin, tubig, o specialty fluid?
Paraan ng Kontrol:Manu -manong, electric, o pilot operation?
Kapaligiran:Temperatura, alikabok, mapanganib na mga lugar?
Budget:Paunang gastos kumpara sa pangmatagalang pagiging maaasahan
Konklusyon
Ang mga valves ng control ng direksyon ay ang mga unsung bayani ng modernong makinarya. Mula sa excavator sa isang site ng konstruksyon hanggang sa robot sa isang linya ng pagpupulong, ang mga balbula na ito ay ginagawang posible ang kinokontrol na paggalaw. Tulad ng pagsulong ng teknolohiya, ang mga balbula ay nagiging mas matalinong at mas isinama sa mga digital system, ngunit ang kanilang pangunahing trabaho ay nananatiling pareho: ang pagkontrol sa daloy ng likido upang lumikha ng kapaki -pakinabang na gawain.
Kung nagdidisenyo ka ng isang bagong sistema, pag -aayos ng isang umiiral na, o simpleng sinusubukan na maunawaan kung paano gumagana ang mga bagay, ang pag -unawa sa mga valves ng control control ay magbubukas ng pintuan upang maunawaan ang mga sistema ng lakas ng likido na pumapalibot sa atin araw -araw.
Ang susi sa tagumpay sa DCVS ay tumutugma sa tamang uri ng balbula sa iyong mga tukoy na pangangailangan ng aplikasyon, pagpapanatili ng mga ito nang maayos, at manatiling kasalukuyang may mga umuusbong na teknolohiya. Gamit ang pundasyong ito, magiging maayos ka upang makagawa ng mga kaalamang desisyon tungkol sa mga kritikal na sangkap na ito.
