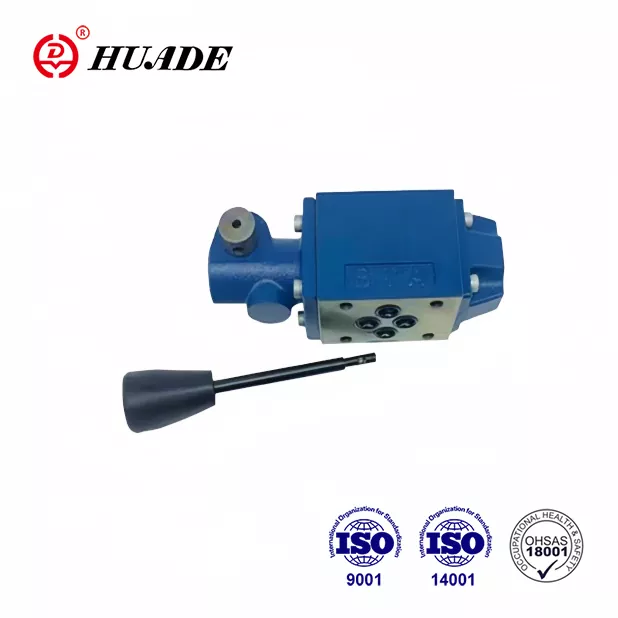

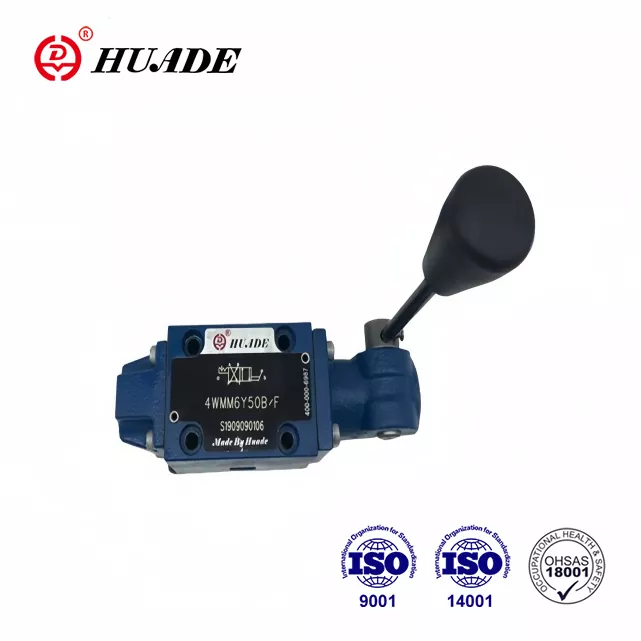

Ang mga balbula ng WMM 6 ay maaaring ganap na mapalitan ay maaaring palitan ang parehong modelo ng Rexroth® dahil sa dalawang pangmatagalang karanasan sa kooperasyon sa pagitan ng Huade at Rexroth. Ang presyo ng Huade® WMM 6 ay mas makatwiran. Ito ay mapagkumpitensya na may mahusay na kalidad at mas mababang presyo. Ang Huade ay nagpapatakbo ng higit sa 750 piraso ng kagamitan sa paggawa na na -import mula sa US, Japan, Germany at Switzerland. Naglalagay ito ng mahusay na stress sa kalidad na may isang mahigpit na sistema ng pagsubok. Ang pabrika ay pumasa sa ISO9001, ISO14001, at OH SAS18001. Ito ay isang maaasahang pambansang tatak sa China. Ang mga hydraulic valves ng Huade ay malawakang ginagamit sa industriya ng militar at iba pang larangan dahil sa higit na mahusay na pagganap.
|
Teknikal na data (para sa mga aplikasyon sa labas ng mga parameter na ito. Mangyaring kumunsulta sa amin!) |
|||||
|
Laki |
6 |
10 |
16 |
25 |
|
|
Pinakamataas |
Port A. B. P (㎫) |
hanggang 31.5 |
hanggang 35 |
||
|
port t (㎫) |
hanggang 16 |
hanggang 15 |
hanggang 25 |
hanggang 25 |
|
|
Pinakamataas na daloy (l/min) |
hanggang 60 |
hanggang 100 |
hanggang 300 |
hanggang 450 |
|
|
Seksyon ng Flow Cross (Posisyon ng Kontrol 0) |
Para sa simbolo q, 6% ng nominal cross section |
Para sa simbolo q, v, 16% ng nominal cross section |
|||
|
Pressure Fluid |
Mineral na langis (para sa NBR selyo) o |
||||
|
Saklaw ng temperatura ng Pressure Fluid （℃） |
-30 ～+80 |
||||
|
Saklaw ng lapot (mm2/s) |
2.8 hanggang 500 |
||||
|
Timbang (kg) |
tinatayang.1.4 |
tinatayang.3.3 |
tinatayang.8 |
tinatayang.17 |
|
|
Kontrolin ang kapangyarihan sa hawakan (n) |
nang walang pressure pressure approx.20 |
na may detent approx.16 ~ 23 |
tinatayang.75 |
tinatayang.120 |
|
Mga Tampok:
▶ Direktang actuated na direksyon ng spool balbula na may pingga ng kamay
▶ Sa pagbabalik ng tagsibol o detent, opsyonal
▶ Para sa pag -mount ng subplate
▶ Maliit na sukat, malaking kapasidad ng daloy at mahusay na pagiging maaasahan
▶ Porting pattern sa DIN 24 340 Form A, ISO 4401 at Cetop - RP 121H
Application:
Ang uri ng balbula ng Wmm 6 ay maaaring magamit kasama ang iba pang mga balbula ng sandwich na may parehong laki. Malawakang ginagamit ito sa makinarya ng konstruksyon, makinarya ng kemikal, magaan na pang -industriya na makinarya, lokomotibo at iba pang mga industriya.
Ang WMM 6 na mga valves ng direksyon ay ang pingga ng kamay na kumilos na direksyon ng mga balbula ng spool. Kontrolin nila ang pagsisimula, ihinto at direksyon ng isang daloy.
Ang mga direksyon na balbula ay karaniwang binubuo ng isang pabahay, kamay lever②, control pool ③, pati na rin ang isa o dalawang pagbabalik na bukal. Sa kondisyon na hindi napapalagay ang control spool③ ay gaganapin sa neutral o ang paunang posisyon nito sa pamamagitan ng pagbabalik na bukal ④. Ang control spool③ ay kumilos sa pamamagitan ng hand lever ②, kumikilos ito sa pamamagitan ng isang pinagsamang at ang pin⑤ nang direkta sa control spool ③. Ang spool ay sa gayon ay inilipat mula sa posisyon ng pahinga nito sa kinakailangang nakabukas na posisyon. Matapos ibalik ang kamay ng pingga ② sa nakabukas na posisyon na zero, ang spool ③ ay ibabalik sa neutral na posisyon sa pamamagitan ng Return Springs ④.
I -type ang 4wmm ../ f .. (na may detent)
Ang mga balbula na ito ay alinman sa 2 o 3 posisyon na mga control control valves na nilagyan ng isang detent, na nagpapatakbo sa lahat ng mga nakabukas na posisyon
Cutaway view ng type wmm 6
