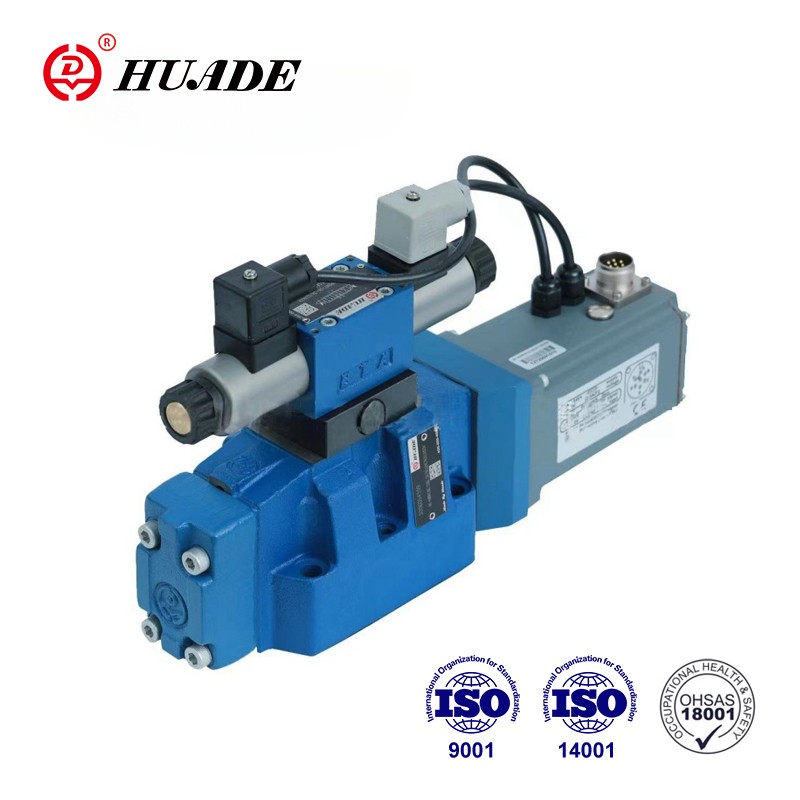

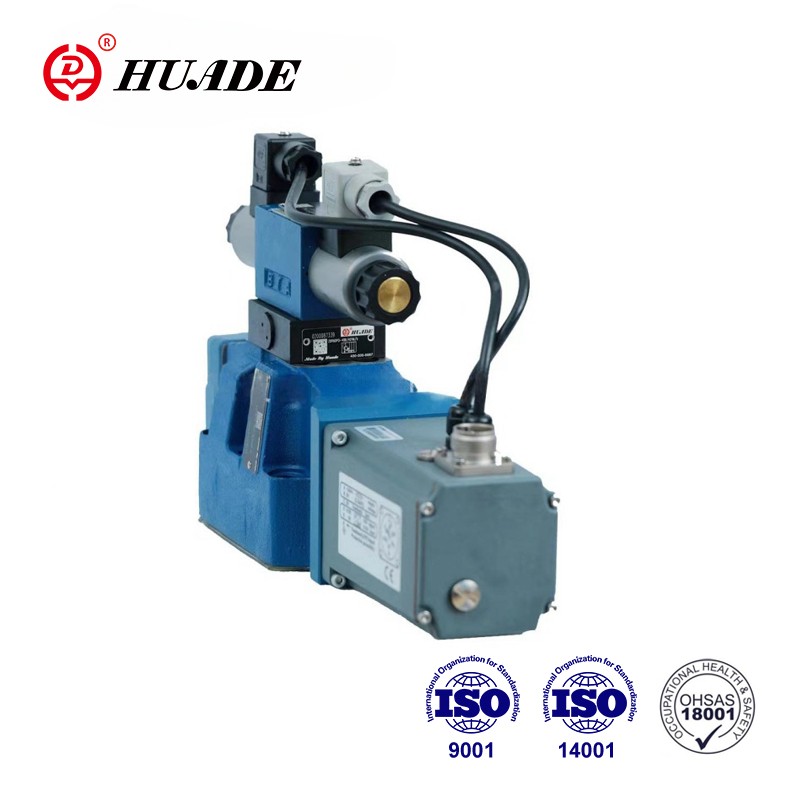

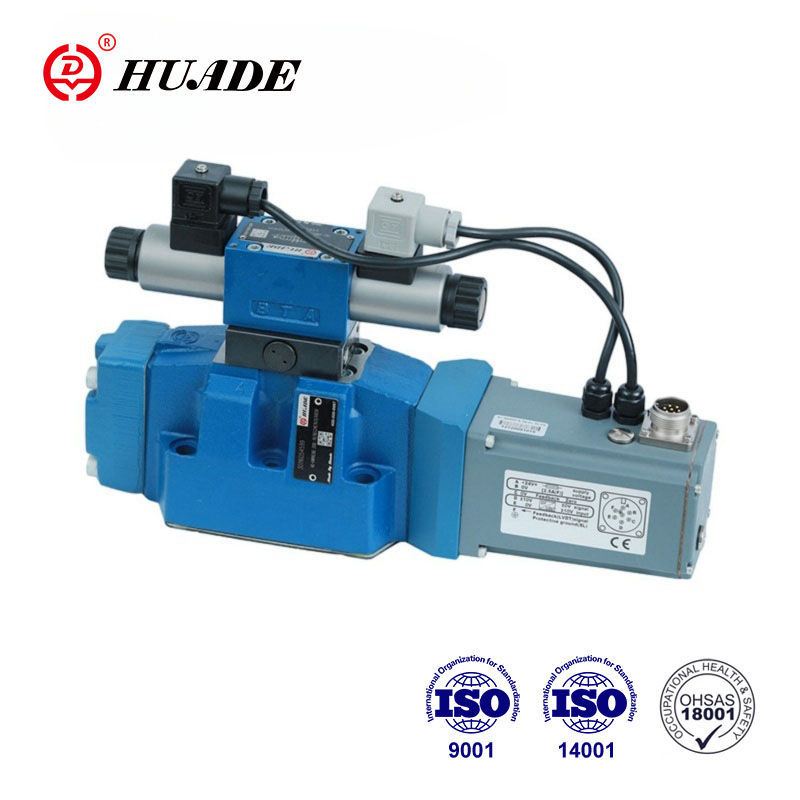

Ang mga balbula ng uri ng 4WRKE ay 2-yugto na proporsyonal na mga valve ng direksyon. Kinokontrol nila ang direksyon at laki ng daloy. Ang pangunahing yugto ay kinokontrol ng posisyon upang ang posisyon ng control spool ay independiyenteng mula sa mga puwersa ng daloy din sa kaso ng mas malaking daloy. Matapos ang pagpapakilala ng teknolohiya at independiyenteng pananaliksik at pag -unlad, ang mga produktong proporsyonal na balbula ng Huade ay may matatag na pagganap at mataas na kalidad.
| Haydroliko | |||||
| Laki | 10 | 16 | 25 | 32 | |
| Operating pressure | Pilot Control Valve (MPA) Pilot Supply ng langis | 2.5 ~ 31.5 | |||
| Pangunahing balbula, port p, a, b (MPa) | 31.5 | 35 | 35 | 35 | |
| Return Pressure (MPA) | Pilot oil drain, panlabas | 31.5 | 25 | 25 | 25 |
| Pilot oil drain, panloob | ＜ 1 | ||||
| Port y | ＜ 1 | ||||
| Nominal flow q ± 10 % sa △ p = 1mp (l/min) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Daloy ng pangunahing balbula (max. Pinapayagan) (l/min) | 170 | 460 | 870 | 1600 | |
| Ang daloy ng langis ng pilot sa port x o y na may isang hakbang na form ng signal ng input mula 0 hanggang 100 % (l/min) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Hysteresis (%) | ≤1 | ||||
| Sensitivity ng tugon (%) | ≤0.5 | ||||
| Pag -filter ng katumpakan (μm) | ≤20 | ||||
| Pressure Fluid | Mineral Oil Phosphate Ester | ||||
| Katamtamang lagkit (MM2/s) | 20 ~ 380 | ||||
| Saklaw ng temperatura ng Pressure Fluid (℃) | -20 ~ 70 | ||||
| Timbang (kg) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Data ng Elektriko | |
| Proteksyon ng balbula sa DIN 40 050 | IP65 |
| Uri ng Boltahe | DC |
| Uri ng signal | Analogue |
| Kapangyarihan, Max (W) | 72 (average = 24 w) |
| Koneksyon sa Elektriko | Na may sangkap na plug sa E DIN 43 563-AM6 |
| Plug-in Connector sa E DIN 43 563-BF6-3 | |
| Kontrolin ang mga elektronika | Isinama sa balbula |
Mga Tampok:
▶ Ang pilot ay nagpapatakbo ng 2-yugto na proporsyonal na direksyon ng balbula na may feedback ng de-koryenteng posisyon ng pangunahing control spool at integrated electronics (OBE);
▶ Kontrol ng direksyon ng daloy at laki ng isang daloy
▶ Ang operasyon sa pamamagitan ng proporsyonal na solenoids
▶ Pag -mount ng subplate: pattern ng porting ayon sa IS0 4401
▶ Ang pangunahing control spool na nakasentro sa tagsibol
▶ Ang feedback ng de -koryenteng posisyon
▶ Valve control valve: single-stage proporsyonal na direksyon ng balbula
▶ Pangunahing yugto na may kontrol sa posisyon
Application:
Ang proporsyonal na direksyon ng balbula 4WRKE-3X ay ginagamit upang makontrol ang direksyon at daloy.
Ang mga balbula ay pangunahing binubuo ng balbula ng control ng pilot (1), ang pabahay (8), ang pangunahing control spool (7), ang mga takip (5 at 6), ang nakasentro na tagsibol (4), ang induktibong posisyon transducer (9) at ang pagbawas ng presyon ng balbula (3). Kung walang signal ng pag -input, ang pangunahing control spool (7) ay itatago sa gitnang posisyon sa pamamagitan ng nakasentro na tagsibol (4). Parehong ang pagbabago ng posisyon ng pangunahing control spool (7) at ang pagbabago ng halaga ng utos sa junction buod ng amplifier ay lumikha ng isang pagkakaiba -iba ng boltahe. Sa panahon ng paghahambing ng utos at aktwal na halaga Ang isang posibleng paglihis ng control ay natutukoy sa pamamagitan ng electronics at ang proporsyonal na solenoid ng pilot control valve (1) ay ibinibigay sa kasalukuyang. Ang kasalukuyang nagpapahiwatig ng isang puwersa sa solenoid na nagpapatakbo ng control spool sa pamamagitan ng isang plunger nang sunud -sunod. Ang daloy na pinakawalan sa pamamagitan ng mga seksyon ng control cross ay nagdudulot ng pagsasaayos ng pangunahing control spool.Ang pangunahing control spool (7) na may core ng induktibong potual na halaga ay tumutugma sa halaga ng utos. Sa isang kinokontrol na estado ang pangunahing control spool (7) ay balanse at itinago sa posisyon na ito transducer (9) na nakakabit dito ay inilipat hanggang sa posisyon ng control. Ang control spool stroke at ang pagbubukas ng control ay nagbabago nang proporsyonal sa halaga ng utos. Ang control electronics ay isinama sa balbula. Sa pamamagitan ng pag -aayos ng balbula at elektronika, ang paglihis sa serye ng paggawa ng mga aparato ay pinananatiling mababa. Ang mga linya ng tangke ay hindi dapat pahintulutan na magpatakbo ng walang laman; Ang isang preload valve ay mai -install sa kaso ng isang kaukulang kondisyon ng pag -install (counterbalance pressure approx. 0.2 MPa)。
Simbolo ng proporsyonal na direksyon ng balbula 4WRKE-3X
Package ng Proporsyonal na direksyon ng balbula 4WRKE-3X
