Ang kumpletong gabay sa hydraulic proporsyonal na mga balbula

2025-08-25
Hydraulic proporsyonal na gabay sa balbula

Isipin na nagsasagawa ka ng isang orkestra. Hindi mo lamang sinasabi sa mga musikero na maglaro ng "malakas" o "tahimik" - binibigyan mo sila ng banayad na mga kilos ng kamay na nagsasabing "medyo malambot," "unti -unting mas malakas," o "hawakan ang eksaktong dami." Ang isang haydroliko na proporsyonal na balbula ay tulad ng isang conductor para sa hydraulic fluid, na nagbibigay ng walang hanggan variable control sa halip na "o" o "off."

Ang isang hydraulic proporsyonal na balbula ay isang aparato ng kontrol ng electro-hydraulic na nagko-convert ng mga signal ng elektrikal sa tumpak na daloy ng haydroliko, presyon, o kontrol sa direksyon. Hindi tulad ng mga tradisyunal na balbula na alinman sa ganap na bukas o ganap na sarado, ang proporsyonal na mga balbula ay maaaring mapanatili ang anumang posisyon sa pagitan ng mga labis na ito, na nagbibigay ng makinis, tumpak na kontrol.

Ang pagkakatulad ng coffee shop

Mag -isip ng isang proporsyonal na balbula tulad ng espresso machine sa iyong paboritong tindahan ng kape. Ang barista ay hindi lamang nag -flip ng isang switch upang makakuha ng perpektong espresso - unti -unting nadaragdagan ang presyon, maingat na kontrolin ang rate ng daloy, at gumawa ng mga real -time na pagsasaayos batay sa kung paano kumukuha ang kape. Katulad nito, ang isang proporsyonal na balbula ay patuloy na inaayos ang posisyon nito batay sa feedback ng elektrikal upang maihatid nang eksakto ang tamang dami ng hydraulic power.

Paano gumagana ang hydraulic proporsyonal na mga balbula? Isang hakbang-hakbang na paglalakbay

Sundin natin ang paglalakbay ng kontrol mula sa isang elektrikal na signal upang tumpak na pagkilos ng haydroliko:

1Ang command center (control signal)

Ang isang PLC (Programmable Logic Controller) o iba pang control system ay nagpapadala ng isang de-koryenteng signal-karaniwang 0-10 volts, 4-20 milliamp, o kahit na mga digital na utos sa pamamagitan ng mga pang-industriya na network tulad ng Canbus o Ethernet.

2Ang tagasalin (proporsyonal na solenoid)

Ang proporsyonal na solenoid ng balbula ay kumikilos tulad ng isang tagasalin, na nagko -convert ng de -koryenteng enerhiya sa mekanikal na puwersa. Hindi tulad ng mga regular na solenoids na alinman sa "energized" o "de-energized," proporsyonal na mga solenoids ay lumikha ng puwersa na direktang proporsyonal sa lakas ng signal ng input.

3Ang Precision Mover (Valve Spool)

Ang mekanikal na puwersa na ito ay nagtutulak sa balbula spool - isang tumpak na makina na cylindrical na sangkap - sa eksaktong mga posisyon. Habang gumagalaw ang spool, natuklasan nito ang iba't ibang laki ng pagbubukas (tinatawag na mga port) na kumokontrol sa daloy ng likido.

4Ang Smart Feedback Loop (LVDT Sensor)

Ang mga advanced na proporsyonal na balbula ay nagsasama ng isang LVDT (linear variable na pagkakaiba -iba ng transpormer) na patuloy na sinusubaybayan ang posisyon ng spool. Lumilikha ito ng isang closed-loop system na awtomatikong itinutuwid para sa mga panlabas na kaguluhan, pagbabago ng temperatura, at pagsusuot.

Real-World Halimbawa: control ng braso ng excavator

Kapag ang isang excavator operator ay gumagalaw sa kanilang joystick sa kalahati, ang proporsyonal na balbula ay tumatanggap ng isang 50% signal. Ang spool ay gumagalaw sa isang posisyon na nagbibigay -daan sa eksaktong kalahati ng maximum na daloy sa hydraulic cylinder, na nagreresulta sa makinis, kinokontrol na paggalaw ng braso sa eksaktong kalahating bilis.

Proporsyonal na balbula vs servo valve vs on/off valve: ang panghuli paghahambing

Ang pag -unawa sa mga pagkakaiba sa pagitan ng mga uri ng balbula ay mahalaga para sa paggawa ng tamang pagpipilian:

Tampok On/off valve Proporsyonal na balbula Servo Valve
Uri ng kontrol Binary (bukas/sarado) Walang katapusang pagpoposisyon Ultra-precise na pagpoposisyon
Oras ng pagtugon 10-100 milliseconds 5-50 milliseconds 1-10 milliseconds
Kawastuhan ± 5-10% ± 1-3% ± 0.1-0.5%
Gastos $ 50-500 $ 500-5,000 $ 2,000-20,000
Karaniwang mga aplikasyon Simple sa/off control Pangkalahatang automation Mga sistema ng mataas na katumpakan
Pagpapanatili Mababa Katamtaman Mataas
Kontaminasyon sensitivity Mababa Katamtaman Napakataas
Kahusayan ng enerhiya Mahina Mabuti Mahusay

Kailan pipiliin ang bawat uri

Pumili sa/off na mga balbula kung kailan:

Simple Start/Stop Control Ay Sapat

Pumili ng proporsyonal na mga balbula kung kailan:

Kailangan mo ng variable na bilis/control control • Mga bagay sa kahusayan ng enerhiya • Mahalaga ang makinis na operasyon • Kinakailangan ang katamtamang katumpakan

Pumili ng mga valves ng servo kung kailan:

Ang ultra-high na katumpakan ay kritikal • Napakabilis na tugon ay kinakailangan • Pinapayagan ang badyet para sa premium na pagganap • Maaaring mapanatili ang malinis na kapaligiran

Mga Uri ng Hydraulic Proportional Valves: Paghahanap ng iyong perpektong tugma

Sa pamamagitan ng pag -andar: ang tatlong pangunahing kategorya

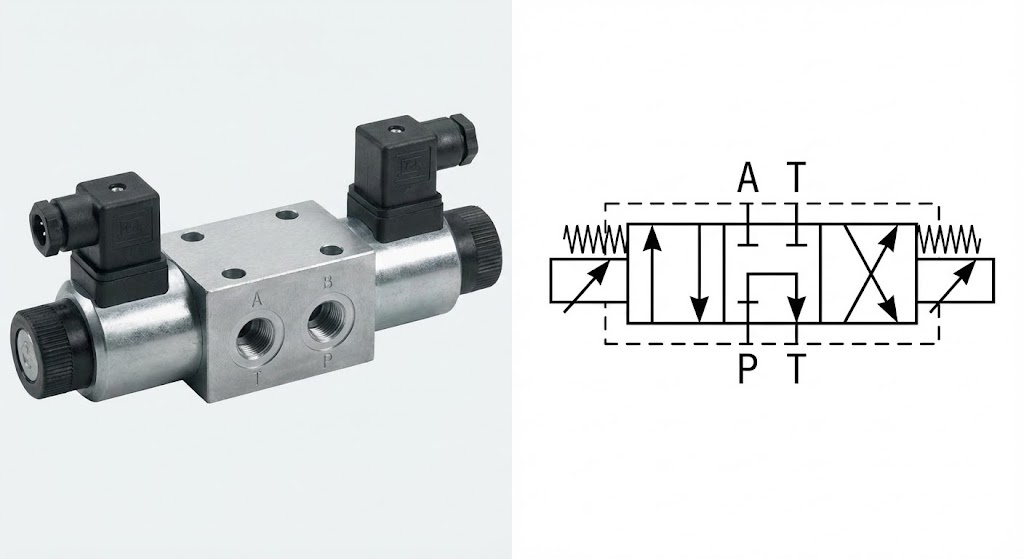

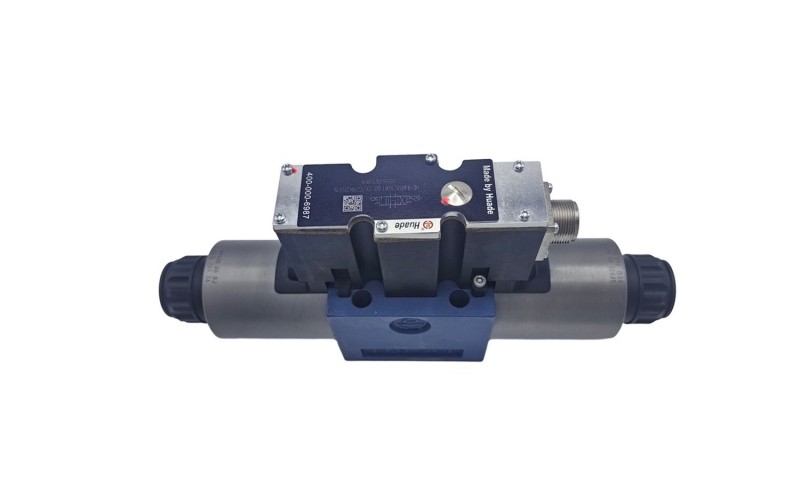

1. Mga proporsyonal na control valves

Ano ang ginagawa nila:Kontrolin ang parehong direksyon at bilis ng mga hydraulic actuators

Isipin ito bilang:Isang matalinong magsusupil sa trapiko na hindi lamang nagdidirekta ng trapiko ngunit kinokontrol din ang mga limitasyon ng bilis

Mga karaniwang modelo:Bosch Rexroth 4WRA Series, Parker D1FB Series

Pinakamahusay para sa:Mga tool sa makina, paghuhulma ng iniksyon, pangkalahatang automation

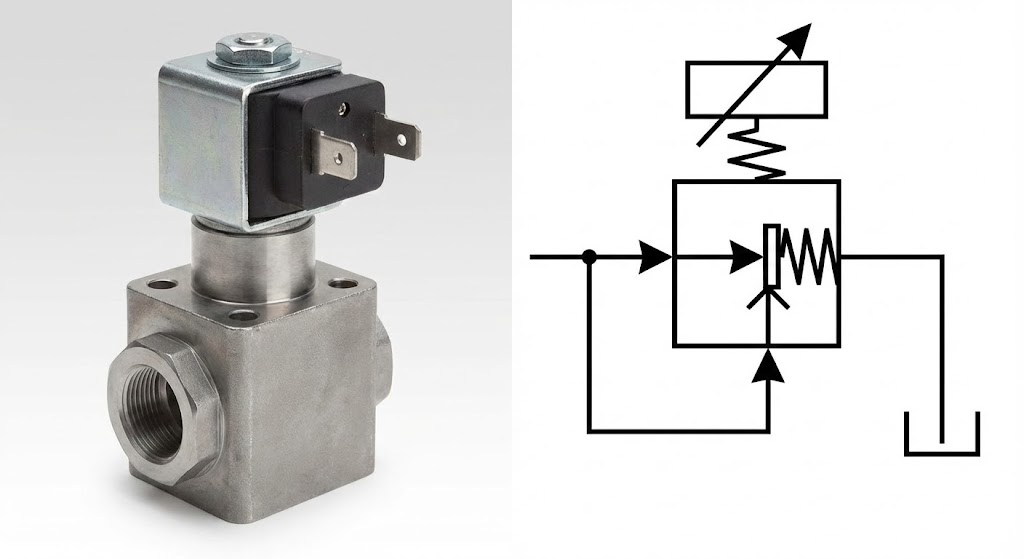

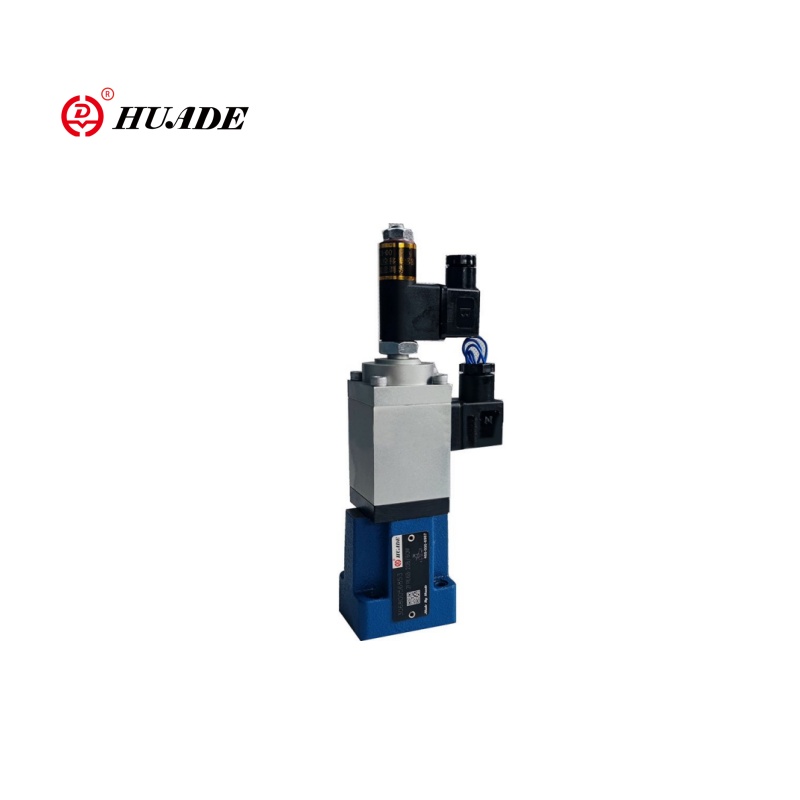

2. Mga proporsyonal na control control valves

Ano ang ginagawa nila:Panatilihin ang tumpak na presyon ng system anuman ang mga kahilingan sa daloy

Isipin ito bilang:Isang matalinong regulator ng presyon ng tubig na nagpapanatili ng perpekto ng shower kahit na may lumiliko sa makinang panghugas

Mga Uri:Presyon ng kaluwagan, pagbabawas ng presyon, mga balbula ng pagkakasunud -sunod ng presyon

Pinakamahusay para sa:Press Operations, Clamping Systems, Pressure Testing

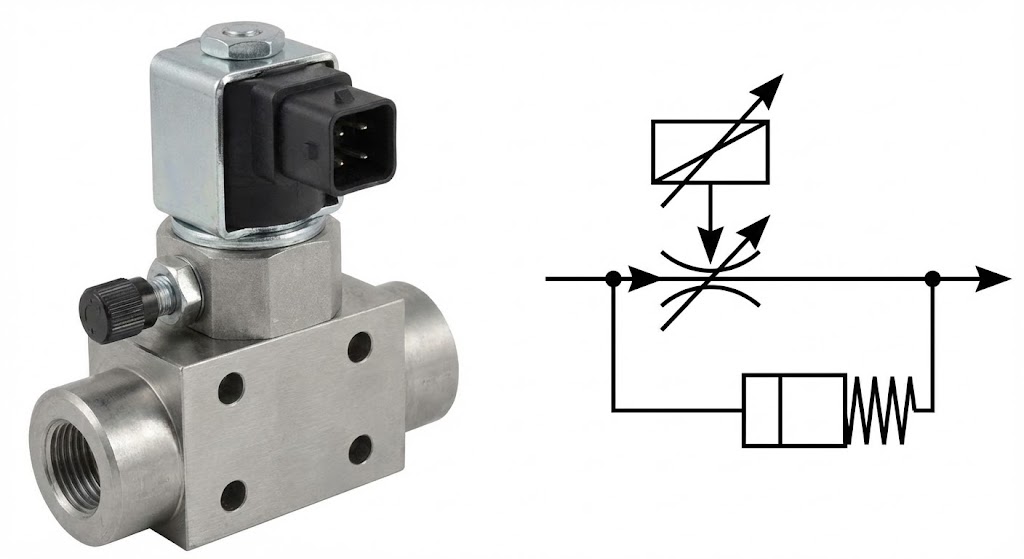

3. Mga proporsyonal na control control valves

Ano ang ginagawa nila:Panatilihin ang eksaktong mga rate ng daloy na independiyenteng mga pagbabago sa presyon

Isipin ito bilang:Isang sistema ng control ng cruise para sa daloy ng haydroliko

Madalas isama:Pressure Compensator para sa control-independent control

Pinakamahusay para sa:Ang kontrol ng bilis, naka -synchronize na operasyon, mga aplikasyon ng pagsukat

Sa pamamagitan ng konstruksyon: pag -unawa sa mga mekanika

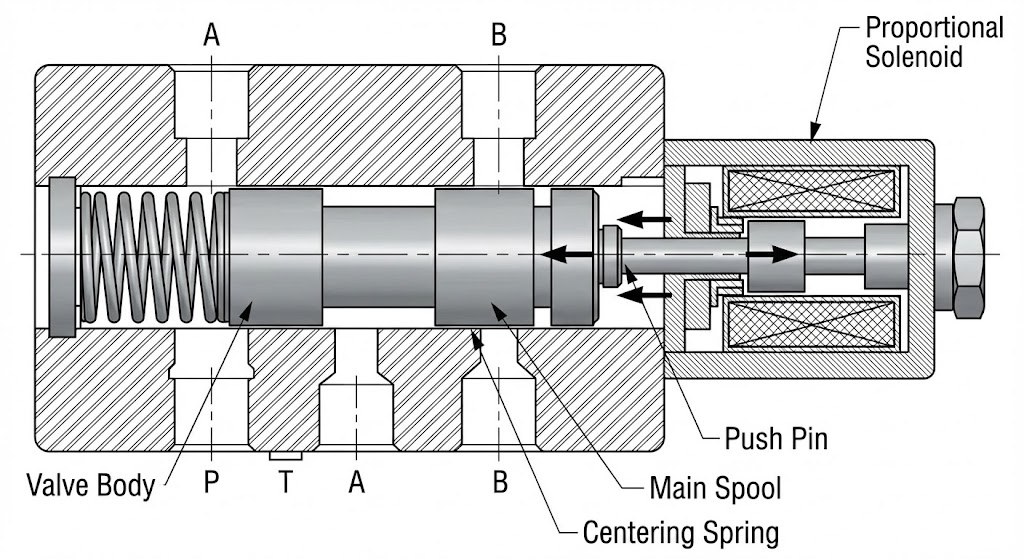

Direktang kumikilos na proporsyonal na mga balbula

• Ang Electromagnet ay direktang gumagalaw sa pangunahing spool
• mas simpleng konstruksiyon, mas mababang gastos
• Ang mga rate ng daloy ay karaniwang hanggang sa 100 gpm
• Mga rating ng presyon hanggang sa 3,000 psi
• Perpekto para sa: mid-size na mga aplikasyon na may katamtamang mga pangangailangan sa pagganap

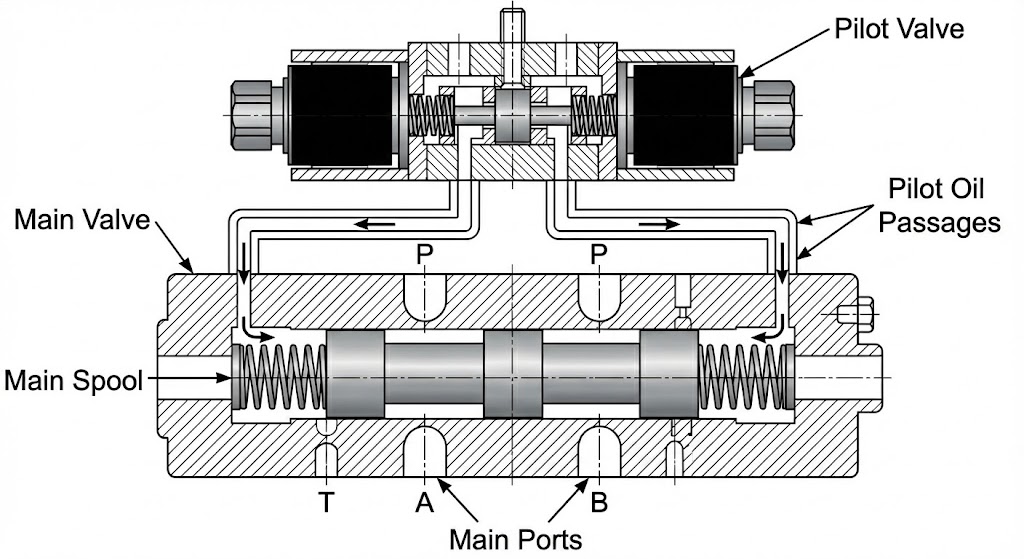

Pilot na pinatatakbo na proporsyonal na mga balbula

• Kinokontrol ng Maliit na Pilot Valve ang pangunahing operasyon ng balbula
• Mas mataas na kakayahan ng daloy at presyon
• Ang mga rate ng daloy hanggang sa 500+ GPM
• Mga rating ng presyon hanggang sa 5,000+ psi
• Perpekto para sa: Malaking Mga Sistema ng Pang -industriya at Kagamitan sa Mobile

Mga katangian ng pagganap na mahalaga: ang teknikal na malalim na pagsisid

Pag-unawa sa signal-to-flow na relasyon

Ang puso ng proporsyonal na pagganap ng balbula ay namamalagi sa kung paano tumpak na nagko -convert ng mga de -koryenteng signal sa hydraulic output. Narito kung ano ang ibig sabihin ng mga pangunahing pagtutukoy:

Linearity (± 0.5% hanggang ± 3%)
Isipin ang pagguhit ng isang tuwid na linya sa papel na grapiko. Mga Panukala sa Linya kung gaano kalapit ang aktwal na pagganap ng iyong balbula sa perpektong tuwid na linya. Ang mas mahusay na pagkakasunud -sunod ay nangangahulugang mas mahuhulaan na kontrol.

Hysteresis (± 0.5% hanggang ± 5%)
Sinusukat nito ang pagkakaiba sa output kapag lumapit ka sa parehong setting mula sa iba't ibang direksyon. Isipin ito tulad ng pag -play sa isang manibela - mas kaunting hysteresis ay nangangahulugang mas tumpak na kontrol.

Paulit -ulit (± 0.1% hanggang ± 2%)
Paano palagiang ginagawa ng balbula ang parehong operasyon? Ito ay tulad ng pagtatanong sa isang basketball player na gumawa ng mga free throws - mas mahusay na pag -uulit ay nangangahulugang mas maaasahang pagganap.

Oras ng pagtugon (5-100 millisecond)
Gaano kabilis ang pagtugon ng balbula sa mga pagbabago sa signal? Para sa mga dinamikong aplikasyon, pinipigilan ng mas mabilis na tugon ang kawalang -tatag ng system at nagpapabuti sa pagganap.

Ang matematika sa likod ng mahika: mga equation ng daloy

Ang pangunahing equation ng daloy para sa proporsyonal na mga balbula ay:

Q = cd × a × √ (2dp/p)

Saan:
Q = rate ng daloy
CD = Paglabas ng koepisyent
A = lugar ng pagbubukas ng balbula (kinokontrol ng posisyon ng spool)
ΔP = pagkakaiba sa presyon sa buong balbula
ρ = density ng likido

Ang equation na ito ay nagpapakita kung bakit ang proporsyonal na mga balbula ay epektibo: sa pamamagitan ng tumpak na pagkontrol sa lugar (a), nagbibigay sila ng tumpak na kontrol ng daloy anuman ang mga pagkakaiba -iba ng presyon.

Mga Kwento ng Tagumpay sa Mundo: Mga Application na Nagbabago ng Mga Industriya

Pag -aaral ng Kaso 1: Ang Rebolusyong Paghuhubog ng Iniksyon

Ang hamon:Ang isang tagagawa ng mga bahagi ng automotiko ay nahihirapan sa hindi pantay na plastik na iniksyon, na nagiging sanhi ng 20% ​​na mga rate ng scrap at mga reklamo ng customer.

Ang solusyon:Ang pagpapatupad ng Moog D941 proporsyonal na mga balbula para sa bilis ng iniksyon at kontrol ng presyon.

Ang proseso:

• Speed ​​Phase: Nagbibigay ang Valve ng mabilis, kinokontrol na iniksyon upang punan ang 95% ng amag
• Pack/Hold Phase: Seamless Transition upang tumpak na kontrol sa presyon
• Phase ng Pagbawi: Kinokontrol na pag -ikot ng tornilyo para sa susunod na paghahanda ng pagbaril

3%
Ang rate ng scrap ay nabawasan mula sa 20%
15%
Pagpapabuti ng oras ng pag -ikot
25%
Nabawasan ang pagkonsumo ng enerhiya
$ 180,000
Taunang pagtitipid

Pag -aaral ng Kaso 2: katumpakan ng kagamitan sa mobile

Ang hamon:Ang mga customer ng tagagawa ng crane ay nagreklamo tungkol sa mga paggalaw ng pag -load ng jerky na nagdudulot ng mga alalahanin sa kaligtasan at pagkalugi sa pagiging produktibo.

Ang solusyon:Danfoss PVG 48 Proportional Valve System na may Electronic Joysticks.

Ang pagbabagong -anyo:

• Bago: Ang kontrol ng balbula ng binary ay nagdulot ng biglaang pagsisimula/paghinto
• Pagkatapos: Makinis na pagpabilis/deceleration na pagtutugma ng operator input
• Mga advanced na tampok: pag-load-sensing para sa kahusayan ng enerhiya, elektronikong kontrol para sa tumpak na pagpoposisyon

40%
Pagpapabuti ng Produktibo ng Operator
60%
Pagbawas sa mga insidente ng pag -load ng swing
30%
Ang pagtitipid ng gasolina sa pamamagitan ng pag-load-sensing
8.7/10
Kasiyahan ng customer (mula sa 6.2)

Pag -aaral ng Kaso 3: katumpakan ng mill mill ng bakal

Ang hamon:Ang isang bakal na gumulong mill ay nangangailangan ng tumpak na kontrol ng presyon para sa pare -pareho ang kapal ng produkto (± 0.01mm tolerance).

Ang solusyon:ATOS DPZO proporsyonal na mga balbula ng presyon na may pinagsamang kontrol sa feedback.

Ang Innovation:

• Ang real-time na pagsukat ng kapal ng real-time ay bumalik sa control ng balbula
• Ang awtomatikong pagsasaayos ng presyon ay nagbabayad para sa mga pagkakaiba -iba ng materyal
• Ang control ng closed-loop ay nagpapanatili ng pare-pareho na puwersa sa kabila ng mga pagbabago sa bilis

± 0.008mm
Kapal ng pagpapaubaya (mula sa ± 0.05mm)
35%
Pagtaas ng kalidad ng rating ng produkto
80%
Nabawasan ang pagbabalik ng customer
12%
Pagtaas ng bilis ng produksyon

Pagpili ng tamang proporsyonal na balbula: Ang iyong gabay sa pagpili

Hakbang 1: Tukuyin ang mga kinakailangan sa iyong system

Pagtukoy sa Pagganap ng Pagganap:

• Pinakamataas na presyon ng system: _____ psi
• Kinakailangan na rate ng daloy: _____ GPM
• Saklaw ng temperatura ng operating: _____ hanggang _____ ° F.
• Mga kinakailangan sa oras ng pagtugon: _____ Milliseconds
• Kinakailangan ang katumpakan: ± _____ %
• Uri ng signal ng control: boltahe / kasalukuyang / digital

Hakbang 2: Mga pagsasaalang-alang sa tukoy na application

Para sa mga application ng pagmamanupaktura/pang -industriya:

• Isaalang -alang ang mga balbula na may integrated electronics (Bosch Rexroth 4WRA Series)
• Maghanap ng mga kakayahan sa komunikasyon sa Fieldbus
• Pahalagahan ang pag-uulit at pangmatagalang katatagan

Para sa mga mobile na kagamitan:

• Pumili ng mga balbula na na -rate para sa panginginig ng boses at pagkabigla (serye ng Danfoss PVG)
• Isaalang -alang ang mga kinakailangan sa sealing ng kapaligiran
• Suriin ang pagkonsumo ng kuryente para sa mga system na pinatatakbo ng baterya

Para sa aerospace/kritikal na aplikasyon:

• Piliin ang mga balbula na may kalabisan na mga sistema ng feedback
• Isaalang -alang ang mga espesyal na materyales para sa matinding temperatura
• Suriin ang mga katangian ng mode ng pagkabigo

Hakbang 3: Paghahambing sa tatak at modelo

Bosch Rexroth
Lakas:Pagsasama ng Industriya 4.0, matatag na engineering ng Aleman
Pinakamahusay para sa:Pang -industriya Automation, Kagamitan sa Pabrika
Mga sikat na modelo:4wra (analog), 4wrke (digital interface)
$ 1,500-8,000
Parker Hannifin
Lakas:Teknolohiya ng Coil Coil, pamana ng aerospace
Pinakamahusay para sa:Mga aplikasyon ng mataas na pagganap, aerospace
Mga sikat na modelo:D1fb (direksyon), vpl (presyon)
$ 2,000-12,000
Danfoss
Lakas:Kalusugan ng Mobile Hydraulics, Disenyo ng Modular
Pinakamahusay para sa
