Sa mundo ng mga sistema ng kontrol ng likido, ang katumpakan at pagiging maaasahan ay pinakamahalaga. Kung nagtatrabaho ka sa pang -industriya na automation, hydraulic system, o pneumatic application, ang kakayahang kontrolin ang mga rate ng daloy na may pambihirang kawastuhan ay maaaring gumawa ng pagkakaiba sa pagitan ng pinakamainam na pagganap at pagkabigo ng system. Ito ay kung saan ang proporsyonal na mga balbula ng daloy ay naglalaro, na nagsisilbing sopistikadong mga aparato ng kontrol na nagbago kung paano lumapit ang mga inhinyero sa pamamahala ng likido.
Pag -unawa sa mga pangunahing kaalaman

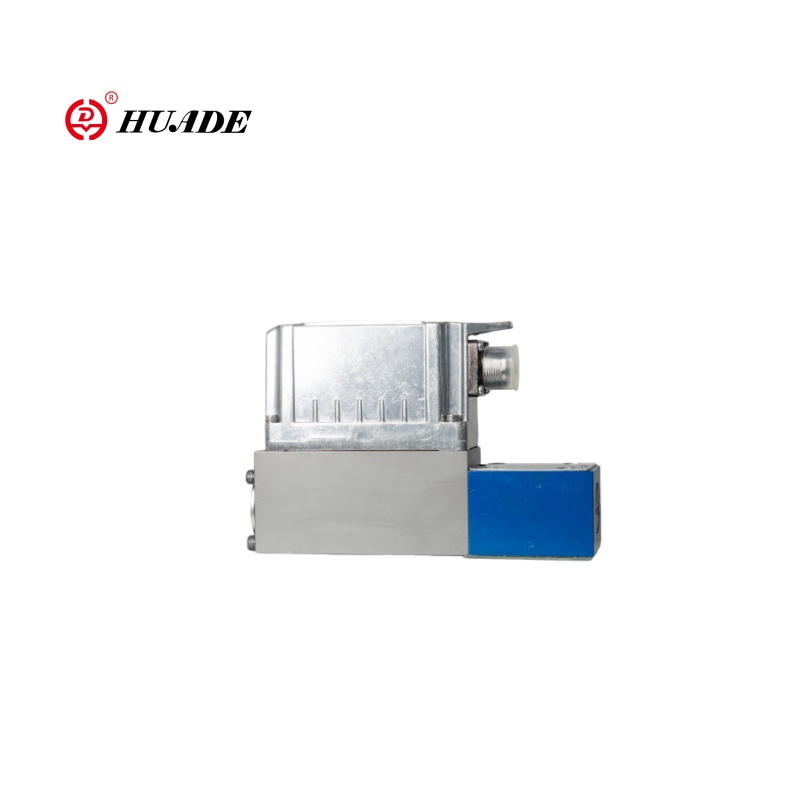

A proporsyonal na balbula ng daloyay isang advanced na uri ng control valve na kumokontrol sa rate ng daloy ng likido sa direktang proporsyon sa isang signal ng pag -input, karaniwang isang de -koryenteng kasalukuyang o boltahe. Hindi tulad ng tradisyonal na on/off na mga balbula na nakabukas o malapit lamang, ang proporsyonal na mga balbula ng daloy ay nagbibigay ng walang hanggan na variable na kontrol sa loob ng kanilang operating range. Nangangahulugan ito na maaari nilang mapanatili ang anumang nais na rate ng daloy sa pagitan ng zero at ang kanilang maximum na kapasidad, na tumutugon nang pabago -bago sa pagbabago ng mga kahilingan sa system.
Ang "proporsyonal" na aspeto ay tumutukoy sa linear na relasyon sa pagitan ng signal ng pag -input at posisyon ng pagbubukas ng balbula. Halimbawa, kung ang isang balbula ay tumatanggap ng isang 50% na signal ng pag -input, magbubukas ito sa 50% ng maximum na kapasidad nito, na naghahatid ng humigit -kumulang na 50% ng pinakamataas na rate ng daloy nito. Ang mahuhulaan na pag -uugali na ito ay ginagawang napakahalaga ng mga balbula na ito sa mga aplikasyon na nangangailangan ng tumpak na kontrol sa daloy.
Paano gumagana ang proporsyonal na mga balbula ng daloy
Ang operasyon ng isang proporsyonal na balbula ng daloy ay nasa paligid ng electronic control system at mechanical actuator. Ang balbula ay tumatanggap ng isang analog input signal, karaniwang a4-20 MaKasalukuyang loop o0-10VAng signal ng boltahe, mula sa isang control system tulad ng isang PLC (Programmable Logic Controller) o Dedicated Flow Controller.
Ang elektrikal na signal na ito ay naproseso ng panloob na electronics ng balbula, na nagko -convert ito sa mekanikal na paggalaw sa pamamagitan ng iba't ibang mga teknolohiya ng actuator. Ang pinaka -karaniwang actuators ay may kasamang proporsyonal na solenoids, servo motor, o mga actuators ng coil. Ang mga actuators na ito ay tumpak na posisyon ang elemento ng control control ng balbula - karaniwang isang spool, poppet, o karayom - upang makamit ang nais na pagbubukas ng daloy.
Maraming mga modernong proporsyonal na mga balbula ng daloyMga Sistema ng Feedback ng Mga closed-loopgamit ang mga sensor ng posisyon o mga sensor ng daloy. Pinapayagan ng feedback na ito ang balbula na patuloy na subaybayan ang aktwal na posisyon o ang nagresultang rate ng daloy at gumawa ng mga pagsasaayos ng real-time upang mapanatili ang kawastuhan, kahit na ang mga kondisyon ng system ay nagbabago dahil sa mga pagkakaiba-iba ng presyon o pagbabagu-bago ng temperatura.
Mga uri at pagsasaayos
Ang proporsyonal na mga balbula ng daloy ay dumating sa maraming mga pagsasaayos upang umangkop sa iba't ibang mga aplikasyon. Ang mga direktang kumikilos na mga balbula ay kumokontrol sa isang solong port, na ginagawang perpekto para sa mga simpleng gawain ng regulasyon ng daloy. Ang mga balbula na pinatatakbo ng pilot ay gumagamit ng isang maliit na yugto ng piloto upang makontrol ang isang mas malaking pangunahing yugto, na nagpapagana ng mataas na kapasidad ng daloy habang pinapanatili ang tumpak na sensitivity ng kontrol.
Two-way proporsyonal na mga balbula ng daloycontrol flow sa isang solong direksyon at karaniwang ginagamit para sa mga aplikasyon ng regulasyon ng daloy.Three-way valvesmaaaring magdirekta ng daloy sa pagitan ng dalawang saksakan o pagsamahin ang mga daloy mula sa dalawang mga inlet, na ginagawang angkop para sa pag -diverting o paghahalo ng mga aplikasyon.
Ang panloob na disenyo ay nag -iiba batay sa mga kinakailangan sa aplikasyon. Ang mga spool-type valves ay nag-aalok ng mahusay na mga katangian ng daloy at laganap sa mga hydraulic system. Ang mga balbula na uri ng poppet ay nagbibigay ng masikip na mga kakayahan sa pag-shut-off at madalas na ginagamit sa mga aplikasyon ng pneumatic. Ang mga balbula ng karayom ay higit sa mga aplikasyon na nangangailangan ng napakahusay na pagsasaayos ng daloy at karaniwan sa mga sistema ng dosing ng katumpakan.
Mga aplikasyon sa buong industriya
Ang proporsyonal na mga balbula ng daloy ay nakakahanap ng mga aplikasyon sa maraming mga industriya kung saan kritikal ang tumpak na kontrol ng daloy. SaPaggawa at Automation, Kinokontrol nila ang bilis ng mga hydraulic cylinders at pneumatic actuators, na nagpapagana ng makinis at tumpak na kontrol sa paggalaw sa mga linya ng pagpupulong, kagamitan sa packaging, at mga sistema ng paghawak ng materyal.
Angindustriya ng automotikoMalawakang ginagamit ang mga balbula na ito sa mga kagamitan sa pagsubok, mga sistema ng spray ng pintura, at mga operasyon ng hydraulic press. Saaerospace, Mahalaga ang mga ito para sa control ng daloy ng gasolina, mga sistema ng presyur ng cabin, at mga hydraulic flight control actuators kung saan ang katumpakan at pagiging maaasahan ay hindi mapag-aalinlangan.
Mga pasilidad sa paggamot sa tubigGumamit ng proporsyonal na mga balbula ng daloy para sa dosis ng kemikal, kung saan ang tumpak na halaga ng mga kemikal na paggamot ay dapat idagdag sa mga daloy ng tubig. Angindustriya ng parmasyutikonakasalalay sa mga balbula na ito para sa tumpak na sangkap na dosing sa mga proseso ng paggawa ng droga, kung saan ang katumpakan ay direktang nakakaapekto sa kalidad ng produkto at pagsunod sa regulasyon.
Mga kalamangan at benepisyo
Ang pangunahing bentahe ng proporsyonal na mga balbula ng daloy ay namamalagi sa kanilangPambihirang katumpakan ng control. Maaari silang karaniwang mapanatili ang kawastuhan ng daloy sa loob ng ± 2-5% ng setpoint, na higit na mataas sa manu-manong mga balbula o simple sa/off na mga kontrol. Ang katumpakan na ito ay isinasalin sa pinahusay na kalidad ng produkto, nabawasan ang basura, at mas mahusay na kahusayan sa proseso.
Kahusayan ng enerhiyaay isa pang makabuluhang benepisyo. Sa pamamagitan ng pagbibigay lamang ng eksaktong daloy na kinakailangan sa anumang naibigay na sandali, ang proporsyonal na mga balbula ng daloy ay nag-aalis ng basura ng enerhiya na nauugnay sa patuloy na mga high-flow system na gumagamit ng mga balbula ng relief relief o bypass circuit upang pamahalaan ang labis na daloy.
Ang mga kakayahan ng pagsasama ng mga balbula na ito na may mga modernong sistema ng kontrol ay nagbibigay -daan sa mga sopistikadong diskarte sa automation. Maaari silang tumugon sa maraming mga signal ng pag -input, lumahok sa mga kumplikadong algorithm ng control, at magbigay ng diagnostic feedback sa mga sistema ng pagpapanatili, na sumusuporta sa mga diskarte sa pagpapanatili ng mahuhulaan.
Mga pagsasaalang -alang sa pagpili
Kapag pumipili ng isang proporsyonal na balbula ng daloy, dapat isaalang -alang ang ilang mga kadahilanan.Saklaw ng daloyay pangunahing - ang balbula ay dapat hawakan ang parehong minimum at maximum na mga kinakailangan ng daloy ng aplikasyon. Ang mga rating ng presyon ay dapat lumampas sa maximum na presyon ng system, kabilang ang anumang mga spike ng presyon.
Ang oras ng pagtugon ay kritikal sa mga dynamic na aplikasyon. Ang ilang mga system ay nangangailangan ng mabilis na mga pagbabago sa daloy, habang ang iba ay unahin ang katatagan sa bilis. Ang pagiging tugma ng control signal ay dapat tumugma sa magagamit na mga output ng control system, at ang mga kinakailangan sa kapangyarihan ay dapat na nakahanay sa magagamit na supply ng elektrikal.
Ang mga kondisyon sa kapaligiran tulad ng mga labis na temperatura, panginginig ng boses, at mga antas ng kontaminasyon ay nakakaimpluwensya sa pagpili ng balbula. Tinitiyak ng pagiging tugma ng media na ang mga materyales sa balbula ay maaaring hawakan ang tiyak na likido nang walang pagkasira o kontaminasyon.
Konklusyon
Ang proporsyonal na mga balbula ng daloy ay kumakatawan sa isang teknolohiya ng pundasyon sa mga modernong sistema ng kontrol ng likido, na nag -aalok ng katumpakan at kakayahang umangkop na kinakailangan sa mga hinihingi na aplikasyon ngayon. Ang kanilang kakayahang magbigay ng tumpak, paulit -ulit na control control habang isinasama nang walang putol sa mga electronic control system ay ginagawang kailangang -kailangan ang mga ito sa mga industriya mula sa pagmamanupaktura hanggang sa aerospace.
Habang ang automation ay patuloy na sumulong at ang mga kinakailangan sa katumpakan ay nagiging mas mahigpit, ang proporsyonal na mga balbula ng daloy ay walang pagsala na maglaro ng isang mas kritikal na papel sa pagpapagana ng mahusay, maaasahan, at tumpak na mga sistema ng kontrol ng likido. Para sa mga inhinyero at mga taga -disenyo ng system, ang pag -unawa sa mga kakayahan ng mga balbula na ito at wastong aplikasyon ay mahalaga para sa pagbuo ng na -optimize na mga solusyon sa control control na nakakatugon sa parehong kasalukuyang mga pangangailangan at mga hamon sa hinaharap.
