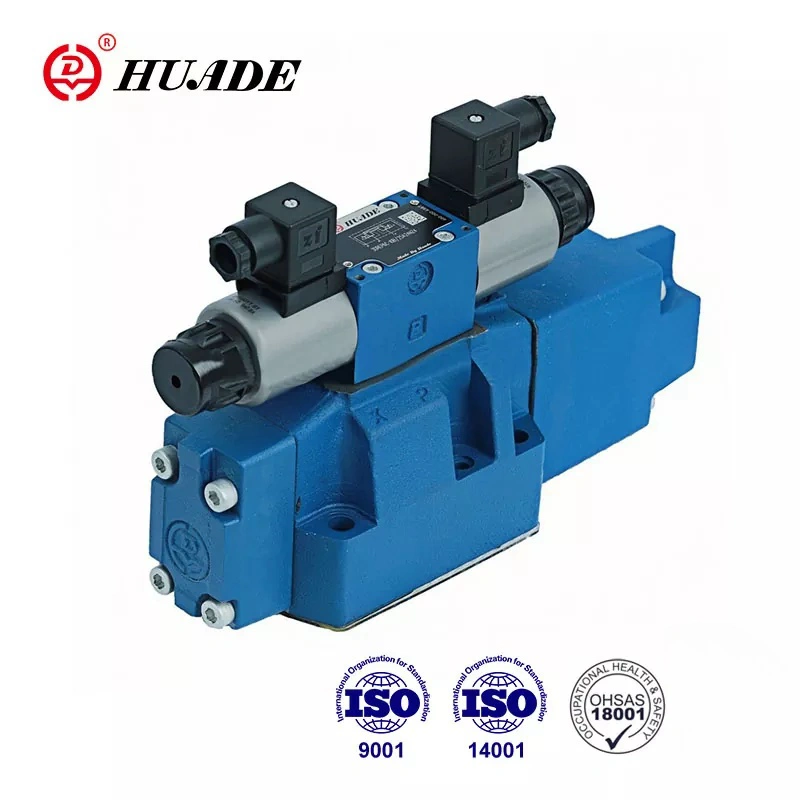

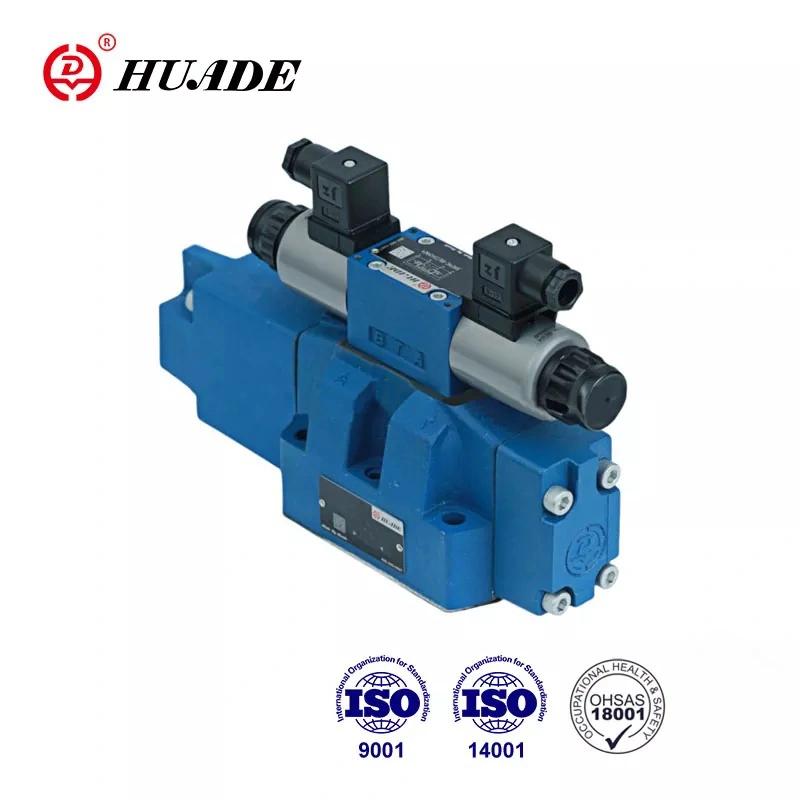

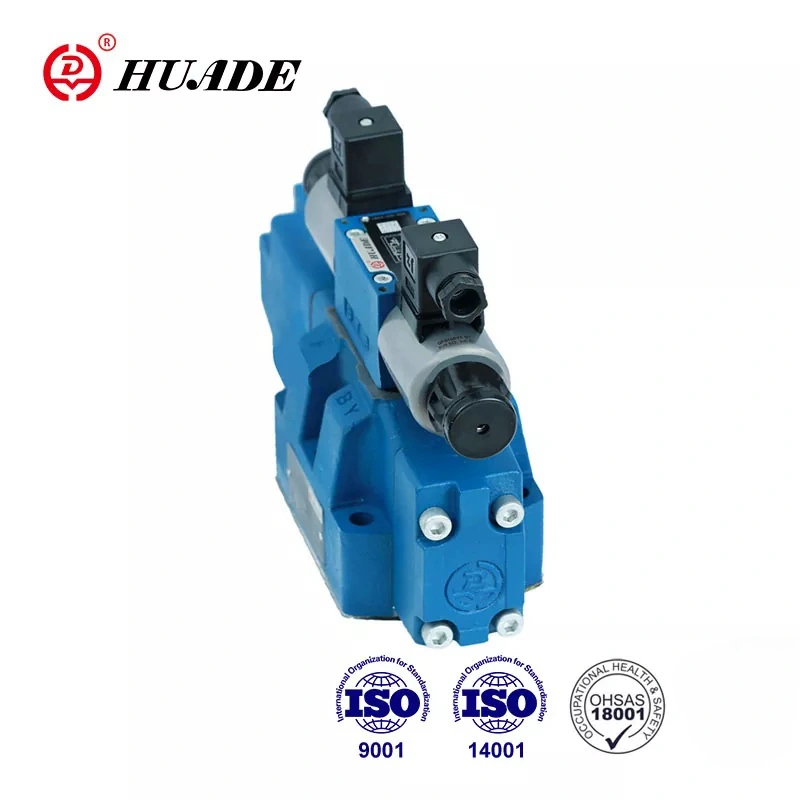

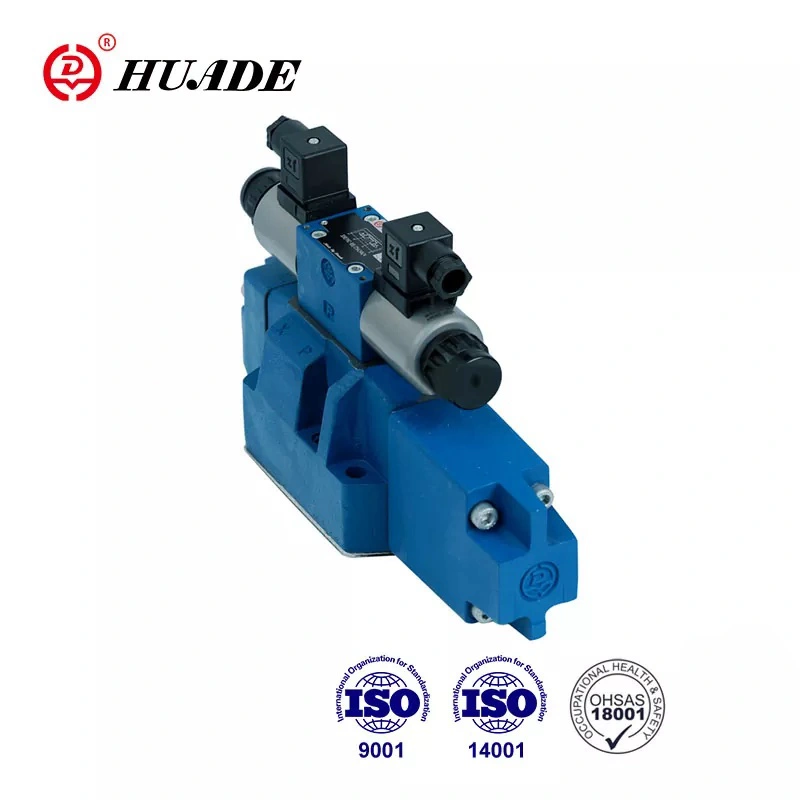

Ang isang solong 4WRH proporsyonal na balbula ay maaaring makontrol ang parehong daloy at daloy ng direksyon, na ginagawang simple ang istraktura ng system.Ang katawan ng balbula ay nagpatibay ng cast inner channel, na may malakas na kapasidad ng daloy at malaking rate ng daloy. Ang pangunahing balbula ay nagpatibay ng axial tatsulok na control groove, na may maliit na pagbagsak ng presyon at pagkawala ng presyon sa control balikat. Ang uri ng 4WRH proporsyonal na balbula ay angkop para sa mga system na may malaking daloy at mataas na mga kinakailangan sa katumpakan.
|
Data ng haydroliko |
|||||
|
laki |
10 |
16 |
25 |
32 |
|
|
Pilot Valve Pressure (MPA) |
Panlabas na suplay ng langis ng piloto |
3 hanggang 10 |
|||
|
Panloob na suplay ng langis ng pilot |
Hanggang sa 10 (higit sa 10 dapat i-install ang ZDR6DP2-30B/75YM) |
||||
|
Pangunahing Valve Pressure (MPA) |
31.5 |
35 |
|||
|
Return Pressure (MPA) |
Port T (panlabas na pilot oil return) |
31.5 |
25 |
15 |
|
|
Port T (Panloob na Pilot Oil Return) |
3 |
||||
|
Port y |
3 |
||||
|
Dami ng langis ng pilot (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Daloy ng langis ng pilot sa port x o y (l/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Daloy sa pamamagitan ng pangunahing balbula (l/min) |
270 |
460 |
877 |
1600 |
|
|
Hysteresis (l/min) |
6 |
||||
|
Paulit -ulit (%) |
3 |
||||
|
antas ng kontaminasyon (㎛) |
≤20 |
||||
|
Fluid |
Mineral Oil (para sa NBR Seal) .Phosphate Ester (para sa FPM Seal) |
||||
|
Viscosity Range (mm ²/s) |
2.8 hanggang 380 |
||||
|
Saklaw ng temperatura ng likido (℃) |
-20 hanggang +70 |
||||
|
MOUNTING POSITION |
Opsyonal |
||||
|
Timbang (kg) |
balbula na may isang solenoid |
7.4 |
12.7 |
17.5 |
41.8 |
|
balbula na may dalawang solenoids |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Data ng Elektriko |
||
|
Uri ng supply |
DC |
|
|
Nominal kasalukuyang ng solenoid (a) |
0.8 |
|
|
Coil Resistance (Ω) |
malamig (sa20 ℃) 19.5; max.valve, mainit 28.8 |
|
|
Temperatura ng kapaligiran (℃) |
50 |
|
|
Temperatura ng coil (℃) |
150 |
|
|
Duty cycle |
Tuloy -tuloy |
|
|
Pilot kasalukuyang (a) |
0.02 |
|
|
Pagkakabukod |
IP65 |
|
|
Nauugnay |
Na may 1 ramp time |
VT-3000S30 |
|
Na may 5 ramp beses |
VT3006S30 |
|
|
Koneksyon sa Elektriko |
Koneksyon ng Plug |
|
Mga Tampok:
▶ Pilot direksyon wrh proporsyonal na balbula
▶ Para sa pag -mount ng subplate
▶ Para sa kontrol ng parehong direksyon at rate ng daloy ng isang haydroliko na likido
▶ Sentro ng tagsibol .no spool drift
▶ Ang mababang presyon ng pagbagsak sa mga lupang kontrol
▶ Valve at electronic control mula sa isang mapagkukunan
▶ proporsyonal na operasyon ng solenoid
▶ Porting pattern sa DIN 24 340 Form A, ISO4401 at Cetop-RP121H
Application:
Ang type 4wrh proporsyonal na balbula ay malawakang ginagamit sa iba't ibang mga industriya tulad ng mga tool sa makina, metalurhiya, magaan na industriya, pagmimina, engineering, atbp.
Ang uri ng 4WRH valves ay pilot na pinatatakbo proporsyonal na mga valve ng direksyon para sa panlabas na operasyon sa pamamagitan ng mga valves control valves.Ang pag-andar at prinsipyo ay kapareho ng na para sa balbula type 4wrz.the inter-connecting plate (12) nag-uugnay sa koneksyon ng pilot A na may koneksyon t (y) at koneksyon ng pilot b na may p (x) .Ang presyon ng pilot sa pangunahing balbula ay dapat na mula sa 0.4 mPa hanggang 2.5 mpa. P hanggang B at A hanggang T.
Istraktura ng proporsyonal na mga valve ng direksyon 4WRH
Pilot Valve
Ang Pilot Valve ay isang proporsyonal na solenoid na pinatatakbo ng 3-way na pagbabawas ng balbula (Uri ng 3Drep6) .Throttle insert ay naka-install sa port a at b, ang mga karagdagang detalye tingnan ang teksto ng 3Drep6
Istraktura ng Uri ng Pilot Valve 3Drep6
Simbolo ng proporsyonal na direksyon ng balbula 4WRH
