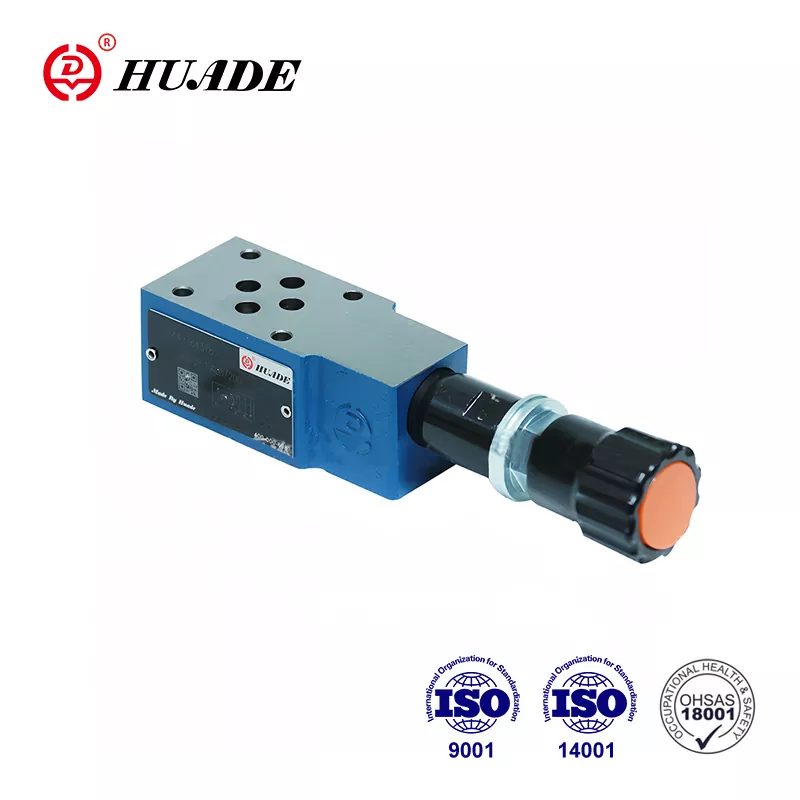

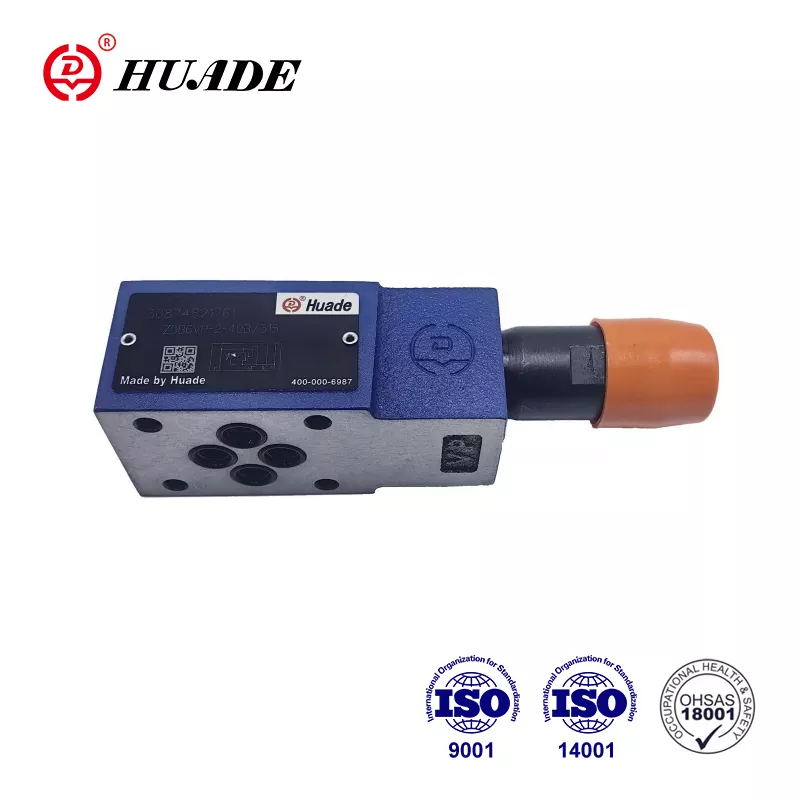

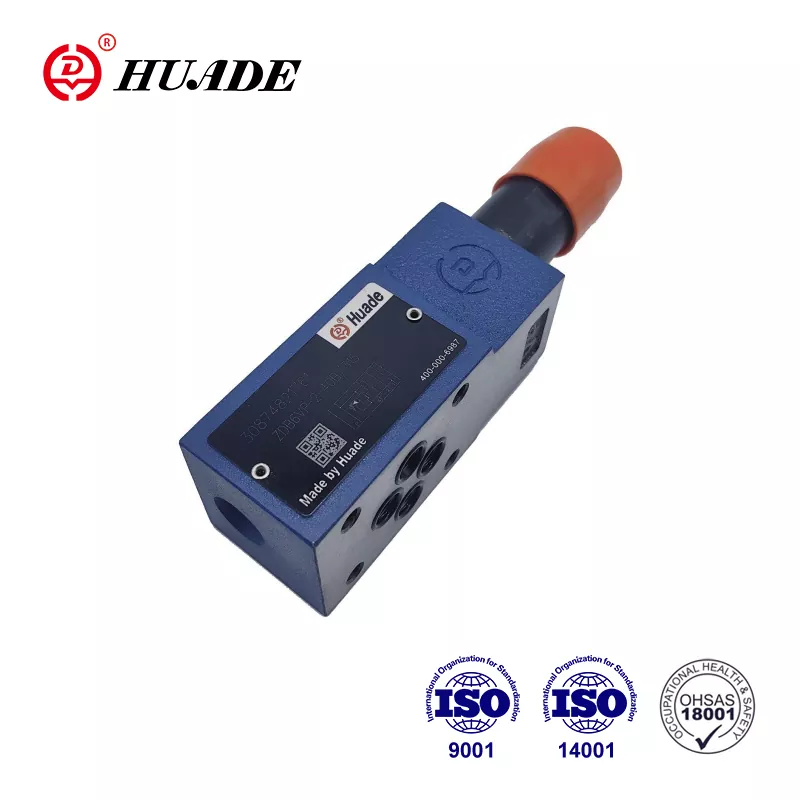

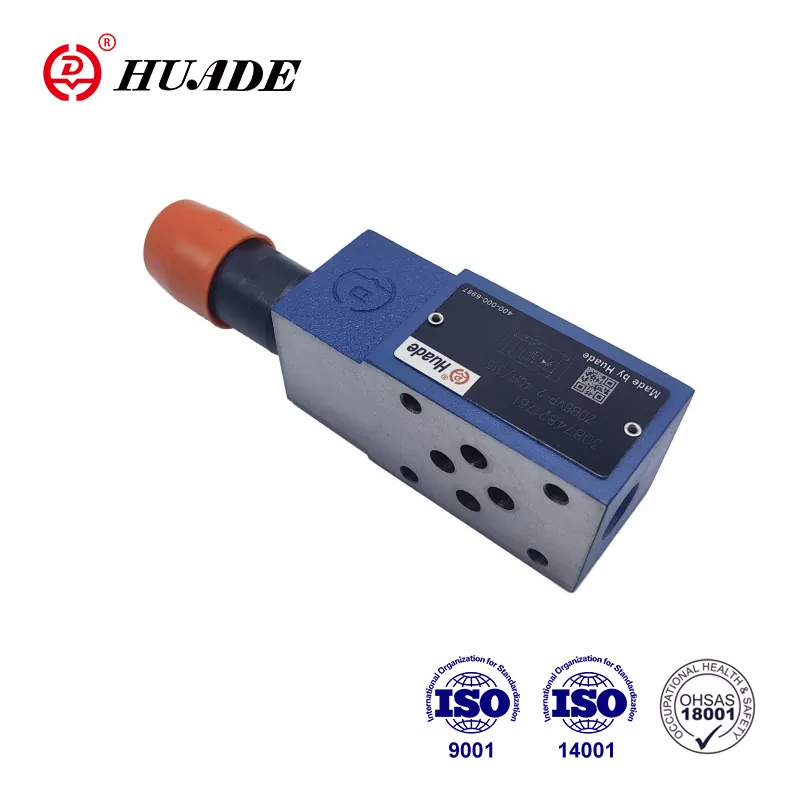

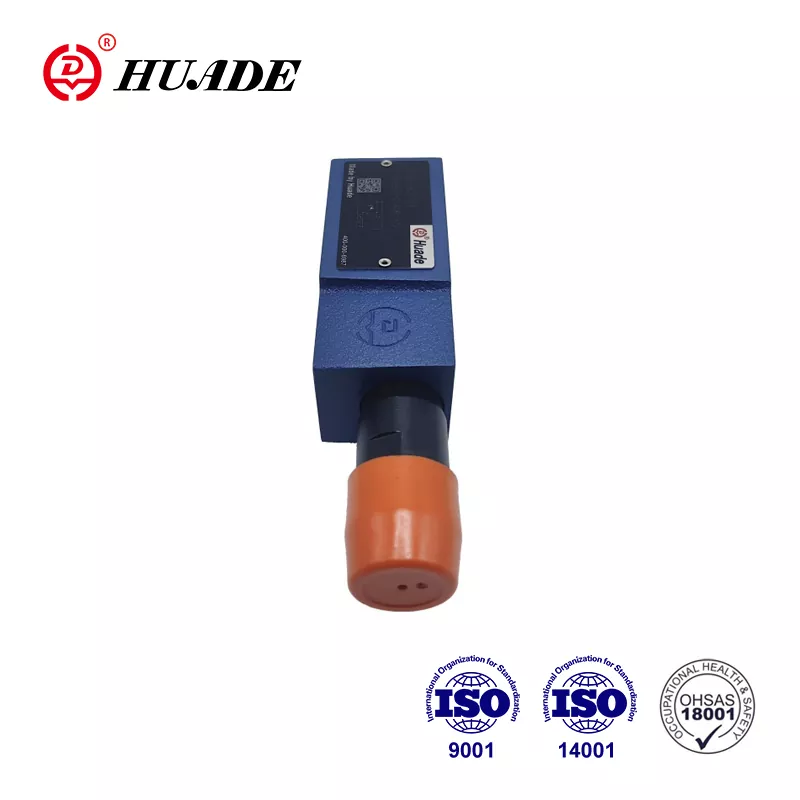

Mula nang itatag ito noong 1979, ang Huade Hydraulic ay lumago na ngayon sa isang malaking sukat ng produksyon. Ang pressure relief valve Z2DB 6 ay may relatibong mas mababang presyo kumpara sa iba pang international renowned brand. Mas binibigyang pansin ng pabrika ang pagiging praktiko at pagiging epektibo sa gastos. Upang makapagbigay ng mas murang mga produkto, ang pabrika ay gumagawa ng puno ng mga domestic resources. Kasabay nito, upang matiyak ang kalidad, ipinakilala nito ang higit sa 750 advanced na kagamitan sa produksyon mula sa buong mundo. Ang pabrika ay nakapasa sa ISO9001, ISO14001 at OH SAS18001. Kung ikukumpara sa iba pang katulad na hydraulic valve, ang Huade® pressure relief valves ay mas advanced sa teknolohiya at mas matibay sa industriyang ito. Malawakang ginagamit ang mga ito sa industriya ng militar dahil sa maaasahang kalidad at matatag na pagganap.
|
Pressure fluid |
Mineral oil (para sa NBR seal), o phosphate ester (para sa FPM seal) |
|
|
Pressure fluid - hanay ng temperatura (℃) |
-30～+80 |
|
|
Saklaw ng lagkit (mm/s) |
10～800 |
|
|
Degree ng kontaminasyon ng likido |
Pinakamataas na pinahihintulutang antas ng kontaminasyon ng |
|
|
Operating pressure, max. (MPa) |
hanggang 31.5 |
|
|
Madaling iakma ang presyon, max. setting (MPa) |
hanggang 5, hanggang 10, hanggang 20, hanggang 31.5 |
|
|
Daloy, max. (L/min) |
hanggang 60 |
|
|
Timbang |
Uri ng ZDB 6 (Kg) |
tinatayang 1 |
|
Uri ng Z2DB 6 (Kg) |
tinatayang 1.2 |
|
Mga Tampok:
▶ Sandwich plate balbula
▶ 4 na hanay ng presyon
▶ 5 mga pagpipilian sa circuit
▶ May isa o dalawang pressure relief cartridge
▶ 4 na elemento ng pagsasaayos.
· Rotary knob
· Manggas na may hexagon at proteksiyon na takip
· Lockable umiinog knob na may sukat
· Naka-lock umiinog knob
Application:
Ang pangunahing function ng pressure relief valve Z2DB 6 ay upang limitahan ang presyon sa loob ng isang hydraulic system.
Ang mga uri ng pressure relief valve na ZDB at Z2DB ay pinapatakbo ng piloto at may disenyong sandwich plate.
Karaniwang binubuo ang mga ito ng housing (7), kasama ng isa o dalawang pressure relief valve cartridge.
Ang presyon ng system ay itinakda sa pamamagitan ng elemento ng pagsasaayos (4).
Sa pamamahinga, ang balbula ay sarado. Ang presyon sa port A ay kumikilos sa spool (1). Kasabay nito ang pressure ay dumadaan sa orifice(2) papunta sa spring loaded side ng spool (1) at sa pamamagitan ng orifice (3) sa pilot poppet (6). Kung ang pressure sa port A ay tumaas sa itaas ng value na itinakda sa spring (5), magbubukas ang pilot poppet (6). Ang fluid ay maaari na ngayong dumaloy mula sa spring loaded side ng spool(1), orifice (3), at channel (8) papunta sa port T. ang presyon na itinakda sa tagsibol (5) ay pinananatili.
Ang pilot oil mula sa dalawang spring chamber ay bumalik sa labas sa tangke sa pamamagitan ng port T.
Simbolo ng Z2DB 6
1. Ang likido ay dapat na salain. Ang minimum na fineness ng filter ay 20 ㎛.
2. Ang tangke ay dapat na selyado at isang air filter ay dapat na naka-install sa air entrance.
3. Mga produkto na walang subplate kapag umaalis sa pabrika, kung kailangan ang mga ito, mangyaring espesyal na pag-order.
4. Ang mga tornilyo sa pag-aayos ng balbula ay dapat na mataas ang antas ng intensity (klase 10.9). Mangyaring piliin at gamitin, ang mga ito ayon sa parameter na nakalista sa sample na aklat.
5. Kagaspangan ng ibabaw na naka-link sa balbula ay kinakailangan ibabaw pagkamagaspang ay 0.8.
6. Kinakailangang 0.01/100mm ang surface finish ng mating piece.
