Ano ang isang haydroliko na control control valve?
Ang isang haydroliko na control control valve ay tulad ng isang traffic controller para sa likido sa mga hydraulic system. Tulad ng pagkontrol ng ilaw ng trapiko kung gaano karaming mga kotse ang dumaan sa isang intersection, kinokontrol ng mga balbula na ito kung magkano ang daloy ng haydroliko na dumadaloy sa iyong system.
Simpleng ilagay,Ang mga balbula ng control ng daloy ng haydroliko ay kumokontrol sa bilis ng hydraulic motor at cylinders sa pamamagitan ng pagkontrol sa dami ng likido na umabot sa kanila. Ang mas maraming likido ay nangangahulugang mas mabilis na paggalaw, mas kaunting likido ay nangangahulugang mas mabagal na paggalaw.
Bakit napakahalaga ng mga control valves ng daloy?
Mag -isip ng haydroliko na likido bilang "dugo" ng isang hydraulic system. Kung walang wastong kontrol ng daloy, ang iyong system ay magiging tulad ng isang tao na may walang pigil na presyon ng dugo - alinman sa napakabilis at mapanganib, o masyadong mabagal at hindi epektibo.
Narito kung ano ang ginagawa ng mga control valves ng daloy para sa iyong system:
Paano gumagana ang mga balbula ng control ng hydraulic flow?
Ang pangunahing prinsipyo ay nakakagulat na simple. Ang mga balbula na ito ay gumagana sa pamamagitan ng paglikha ng isang variable na pagbubukas na dapat dumaan sa likido.
Isipin na subukang punan ang isang balde ng tubig. Kung binuksan mo ang gripo ng kaunti, dahan -dahang dumadaloy ang tubig. Buksan ito nang malapad, at mabilis na mabilis ang tubig. Ang mga balbula ng control control ay gumagana sa parehong paraan - inaayos nila ang kanilang laki ng pagbubukas upang makontrol ang rate ng daloy ng likido.
Ang mga pangunahing kadahilanan na nakakaapekto sa daloy ay:
- Laki ng pagbubukas- mas malaking pagbubukas = mas maraming daloy
- Pagkakaiba sa presyon- mas mataas na presyon = mas mabilis na daloy (sa mga pangunahing balbula)
- Kapal ng likido- mas makapal na likido = mas mabagal na daloy
Pangunahing uri ng mga balbula ng control ng daloy ng haydroliko
1. Mga simpleng balbula ng control ng daloy
Mga balbula ng karayom
- Perpekto para sa tumpak, maliit na pagsasaayos
- Bulldozers: Kinokontrol na mga pagsasaayos ng talim
- Mahusay para sa pagkakalibrate at fine-tuning
- Downside: Nagbabago ang daloy kapag nagbabago ang presyon
Throttle valves
- Mabuti para sa pangunahing kontrol ng bilis
- Madaling ayusin nang manu -mano
- Karaniwan sa mga simpleng sistema
- Hindi masyadong tumpak sa ilalim ng iba't ibang mga naglo -load
Mga balbula ng bola
- Pangunahin para sa ON/OFF Control
- Napaka matibay at maaasahan
- Limitadong katumpakan para sa kontrol ng bilis
- Mahusay para sa paghiwalay ng mga seksyon
2. Mga Advanced na Valves Control Valves

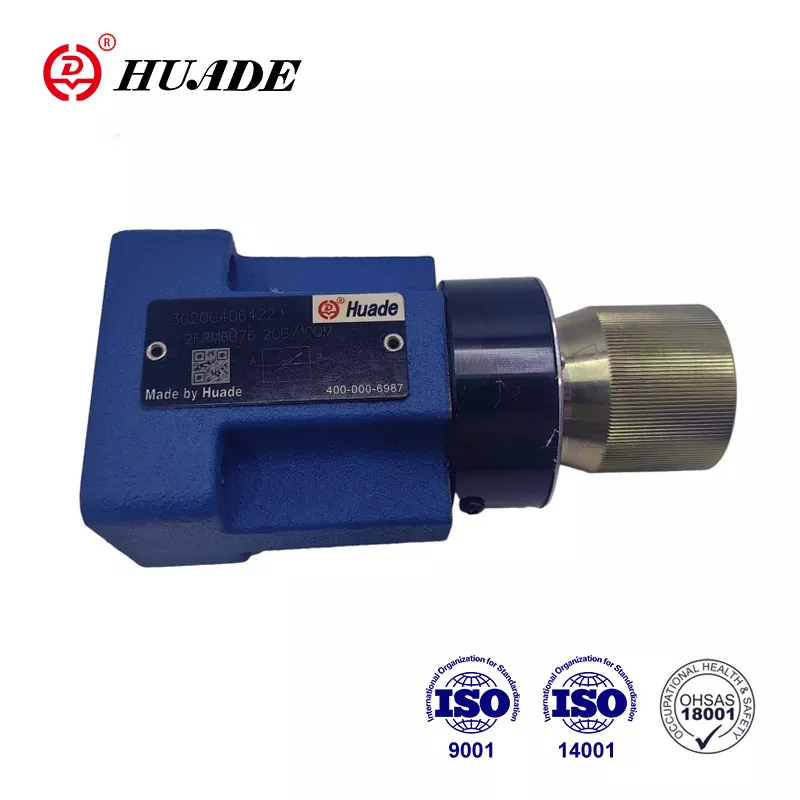

Mga balbula na nababayad ng presyon
Ang "Smart" Valves ng Hydraulic Systems. Panatilihing matatag ang daloy kahit na nagbabago ang presyon.
Mga Detalye ng Teknikal:
- Ang built-in na balbula ng pilot ay awtomatikong inaayos ang pangunahing laki ng orifice batay sa pagkakaiba-iba ng presyon
- Saklaw ng kabayaran:Karaniwang nagpapanatili ng ± 5% na kawastuhan ng daloy sa buong 50-350 bar pressure range
- Mga panloob na sangkap:Spring-load Compensator spool, adjustable throttling orifice, at pressure sensing port
Mas mahal ngunit mas maaasahan. Perpekto para sa katumpakan na trabaho.
Meter-in vs meter-out valves
Limitasyon:Maaaring maging sanhi ng cavitation na may labis na naglo -load
Pinakamahusay para sa:Ang mga positibong naglo -load, mga vertical cylinders na umaabot pababa
Kalamangan:Lumilikha ng backpressure upang maiwasan ang cavitation
Pinakamahusay para sa:Overrunning load, vertical cylinders retracting
Proporsyonal na mga balbula ng control ng daloy
Kinokontrol na elektroniko para sa pagsasaayos ng super-precise.
- Paraan ng Kontrol:Ang mga signal ng PWM (Pulse Width Modulation) mula sa electronic amplifier
- Feedback System:Kontrol ng closed-loop na may mga sensor ng daloy o feedback ng posisyon
- Oras ng pagtugon:Karaniwang 10-50 millisecond para sa mga pagbabago sa hakbang
- Saklaw ng signal:Pamantayang 4-20mA o 0-10V signal ng control
- Mga Tampok ng Amplifier:Kasalukuyang dithering upang maiwasan ang pagdikit ng balbula, ramp function para sa makinis na pagsisimula
Maaaring ma -program at awtomatiko. Mahal ngunit nag -aalok ng pinakamahusay na kontrol. Karaniwan sa mga modernong CNC machine at robot.
Mga advanced na konsepto sa teknikal
Malalim na pagsisid sa presyon
Ang mga balbula na may bayad na presyon ay gumagamit ng isang disenyo ng dalawang yugto:
- Pangunahing yugto:Nababagay na throttling orifice (kontrolado ng gumagamit)
- Pangalawang yugto:Ang awtomatikong compensator spool ay tumugon sa pagkakaiba -iba ng presyon
Prinsipyo ng Paggawa:
- Ang Compensator ay nagpapanatili ng patuloy na pagbagsak ng presyon (karaniwang 7-10 bar) sa buong pangunahing orifice
- Kapag tumataas ang presyon ng agos, magbubukas ang compensator upang mapanatili ang daloy
- Kapag bumaba ang presyon ng agos, pinipigilan ng compensator upang maiwasan ang pagtaas ng daloy
- Resulta:Pare -pareho ang daloy anuman ang mga pagbabago sa pag -load
Proporsyonal na mga sistema ng control ng balbula
Electronic Control Chain:
- Command Signal:4-20mA o ± 10V mula sa PLC/Controller
- Pagproseso ng Amplifier:Nag -convert ng signal sa wastong kasalukuyang/PWM
- Solenoid Response:Ang proporsyonal na solenoid ay lumilikha ng lakas na proporsyonal sa kasalukuyang
- Tugon ng balbula:Ang posisyon ng spool ay direktang nauugnay sa solenoid na puwersa
- Flow Output:Tumpak na kontrol ng daloy na may kaunting hysteresis
Mga advanced na tampok:
Teknolohiya ng Flow Divider
Spool-type flow divider:
- Gumamit ng mga naka -synchronize na spool upang maghiwalay ng daloy
- Katumpakan:± 5% na dibisyon ng daloy sa ilalim ng normal na mga kondisyon
- Sensitivity ng presyon:Ang pagganap ay nagpapahina sa malaking pagkakaiba sa presyon
- Mga Aplikasyon:Angkop para sa mga katulad na aplikasyon ng pag -load
Gear-type flow divider:
- Gumamit ng mga set ng gear ng katumpakan para sa daloy ng dibisyon
- Katumpakan:± 2% daloy ng dibisyon anuman ang pagkakaiba sa presyon
- Pag-compensate ng sarili:Awtomatikong nag -aayos para sa mga pagbabago sa lagkit
- Mga Aplikasyon:Kritikal na Pag -synchronise (Mga Kontrol ng Patakaran, Malakas na Pag -angat)
Mga Aplikasyon
Kagamitan sa Konstruksyon
- Mga Excavator: Makinis na paggalaw ng braso at bucket
- Cranes: tumpak na pag -angat at pagpoposisyon
- Bulldozers: Kinokontrol na mga pagsasaayos ng talim
Paggawa
- Mga machine ng paghuhulma ng iniksyon: Perpektong pagbuo ng bahagi
- CNC machine: tumpak na bilis ng pagputol
- Mga Linya ng Assembly: Mga Pag -synchronize na Paggalaw
Agrikultura
- Mga Harvest: Coordinated Cutting at Koleksyon
- Mga Tractor: Ipatupad ang kontrol
- Mga sistema ng patubig: Pamamahala ng daloy ng tubig
Iba pang mga application
- Mga turbin ng planta ng kuryente
- Mga pasilidad sa paggamot sa tubig
- Operasyon ng langis at gas
- Kagamitan sa Pagmimina
Kung paano pumili ng tamang balbula ng control ng daloy
Ang pagpili ng tamang balbula ay tulad ng pagpili ng tamang tool para sa isang trabaho. Isaalang -alang ang mga salik na ito:
1. Mga Kinakailangan sa System
- Anong presyon ang pinapatakbo ng iyong system?
- Gaano karaming daloy ang kailangan mo?
- Anong uri ng likido ang ginagamit mo?
Gabay sa Teknikal na Mga Teknikal
| Application | Inirerekumendang Uri ng Valve | Rate ng daloy | Max pressure | Laki ng koneksyon | Paraan ng Kontrol |
|---|---|---|---|---|---|
| Maliit na CNC machine | Karayom na balbula | 2-8 l/min | 210 bar | 1/4 "npt | Manu -manong |
| Paghuhulma ng iniksyon | Presyon na binubuo | 15-50 l/min | 350 bar | 1/2 "SAE | Manu -manong/electric |
| Braso ng paghuhukay | Proporsyonal | 80-200 l/min | 420 bar | 3/4 "SAE | Electronic (PWM) |
| Hydraulic Press | Metro-out | 25-100 l/min | 700 bar | 1 "Sae | Föröppningsvarianterna av backventilsandwichplattan Z2S 6 löser ett specifikt problem i högcykelapplikationer. När en blockerad ventil plötsligt släpper under fullt systemtryck, skapar den snabba flödesändringen en hydraulisk chock. SO55- och SO150-versionerna har föröppningskretsar som gradvis minskar det instängda trycket innan det släpps helt. Denna skonsamma övergång minskar buller, minimerar komponentslitage och förlänger systemets livslängd i applikationer med frekventa start-stopp-cykler. |
| Mobile Crane | Priority valve | 120-300 l/min | 350 bar | 1 "Sae | Load-sensing |
2. Mga Pangangailangan sa Katumpakan
बिना सुरक्षा के आसानी से जंग लग जाता है
- Saklaw ng temperatura:Ang mga karaniwang balbula ay gumagana mula -20 ° C hanggang 80 ° C.
- Matinding kondisyon:Ang mga espesyal na seal na kinakailangan para sa -40 ° C hanggang 120 ° C.
- Corrosive fluid:Hindi kinakalawang na asero o mga espesyal na coatings na kinakailangan
- Mataas na panginginig ng boses:Inirerekomenda ang mga pagsasaayos ng lock-wire o electronic control
4. Mga pagsasaalang -alang sa badyet
Karaniwang mga problema at solusyon
Suliranin: Hindi pantay na bilis
Mga Sintomas:Ang actuator ay nagpapabilis at nagpapabagal nang random
Mga Sanhi:Marumi na likido, pagod na mga bahagi ng balbula, maling uri ng balbula
Solusyon:Malinis o palitan ang likido, balbula ng serbisyo, mag-upgrade sa balbula na may bayad na presyon
Suliranin: sobrang init
Mga Sintomas:Ang system ay nakakakuha ng sobrang init, nabawasan ang pagganap
Mga Sanhi:Panloob na pagtagas, maling mga setting ng balbula
Solusyon:Palitan ang mga seal, ayusin ang mga setting ng balbula, suriin para sa tamang sizing balbula
Suliranin: Cavitation sa mga sistema ng control control
Mga Sintomas:Malakas na ingay, panginginig ng boses, gatas na likido, pinsala sa sangkap
Teknikal na paliwanag:Kapag ang bilis ng likido ay lumampas sa mga kritikal na limitasyon, bumaba ang presyon sa ibaba ng presyon ng singaw
Mga Sanhi:
- Mga balbula ng metro-in na may labis na naglo-load
- Undersized valve orifice
- Mataas na temperatura ng likido na binabawasan ang presyon ng singaw
Solusyon:
- Lumipat sa pagsasaayos ng metro-out
- I-install ang mga anti-cavitation valves
- Dagdagan ang laki ng orifice o gumamit ng maraming mga paralel na balbula
Kritikal na pormula:Tiyakin ang bilis ng daloy <6 m/s sa mga linya ng pagsipsip
Suliranin: Ang kawalang -tatag ng control control
Mga Sintomas:Pangangaso, pag -oscillation, hindi matatag na kilusan ng actuator
Mga Teknikal na Sanhi:
- Hindi sapat na damping sa proporsyonal na control control loop
- Resonant frequency matching system natural frequency
- Makakuha ng mga setting na masyadong mataas sa electronic amplifier
Solusyon:
- Ayusin ang mga parameter ng PID (bawasan ang proporsyonal na pakinabang, dagdagan ang damping)
- Magdagdag ng nagtitipon para sa pagsunod sa system
- I -install ang mga restrictor ng daloy sa mga linya ng pilot
- Gumamit ng mga balbula na may mas mataas na tugon ng dalas (servo valves)
Mga tip sa pagpapanatili para sa mahabang buhay
Buwanang mga tseke
- Maghanap ng mga panlabas na pagtagas sa paligid ng mga fittings
- Suriin ang mga antas ng likido at kulay
- Makinig para sa hindi pangkaraniwang mga ingay
- Pakiramdam para sa labis na panginginig ng boses
Quarterly service
- Palitan ang mga hydraulic filter
- Kalidad ng pagsubok ng likido
- Suriin ang pagkakalibrate ng balbula
- Suriin ang mga seal at koneksyon
Taunang Pagpapanatili
- Kumpletuhin ang overhaul ng balbula kung kinakailangan
- Palitan ang mga bahagi ng pagsusuot
- Gaano karaming daloy ang kailangan mo?
- Ang mga operator ng tren sa tamang paggamit
Ang kinabukasan ng mga balbula ng control control
Ginagawa ng teknolohiya ang mga balbula na ito na mas matalinong at mas mahusay:
Key takeaways
- Ang mga balbula ng control ng hydraulic flow aybilis ng mga controllerPara sa mga sistemang haydroliko
- Ang iba't ibang uri ay nagsisilbi ng iba't ibang mga pangangailangan - mula sa mga simpleng manu -manong balbula hanggang sa mga advanced na electronic
- Tamang pagpilimakatipid ng peraat nagpapabuti sa pagganap ng system
- Ang regular na pagpapanatili ay pinipigilan ang mga mamahaling breakdown
- Ang bagong teknolohiya ay gumagawa ng mga balbula na mas matalinong at mas mahusay
Konklusyon
Ang pag -unawa sa mga balbula ng control ng daloy ng haydroliko ay hindi kailangang maging kumplikado. Ang mga mahahalagang sangkap na ito ay simpleng mga controller ng bilis ng haydroliko na mundo, tinitiyak na ang lahat ay gumagalaw sa tamang bilis para sa kaligtasan, katumpakan, at kahusayan.
Kung nagpapatakbo ka ng mabibigat na kagamitan, nagpapatakbo ng isang pabrika, o pagpapanatili ng mga hydraulic system, alam kung paano ang mga balbula na ito ay tumutulong sa iyo na gumawa ng mas mahusay na mga pagpapasya tungkol sa pagpili ng kagamitan, pagpapanatili, at pag -aayos.
Tandaan: Ang tamang balbula ng control ng daloy, maayos na pinapanatili, ay isang pamumuhunan na nagbabayad ng mga dividend sa pagiging maaasahan ng system, pagtitipid ng enerhiya, at kaligtasan sa pagpapatakbo. Pumili nang matalino, mapanatili nang regular, at ang iyong haydroliko na sistema ay magsisilbi sa iyo nang maayos sa mga darating na taon.
