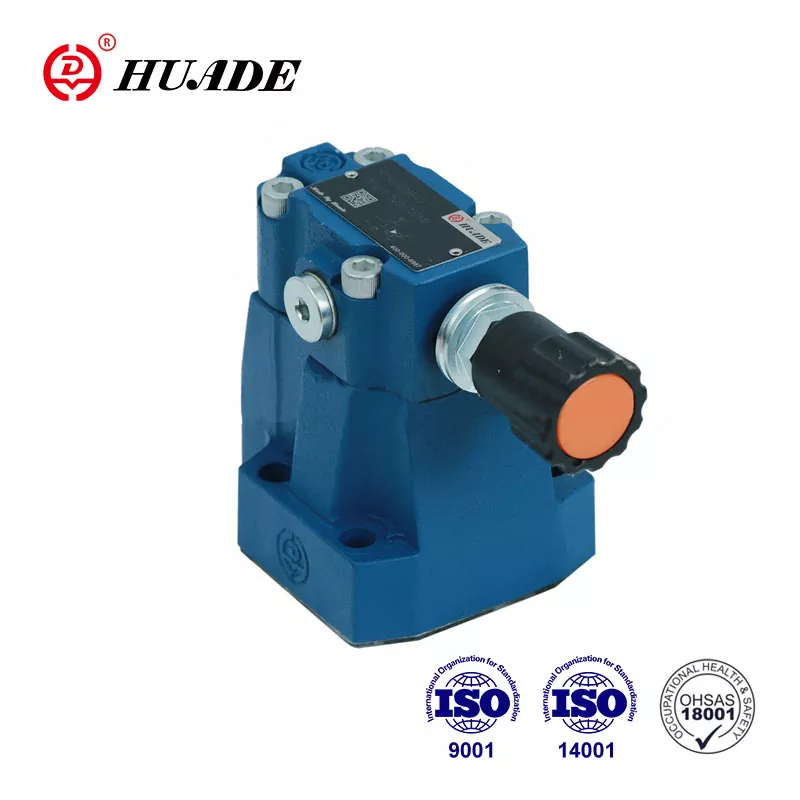

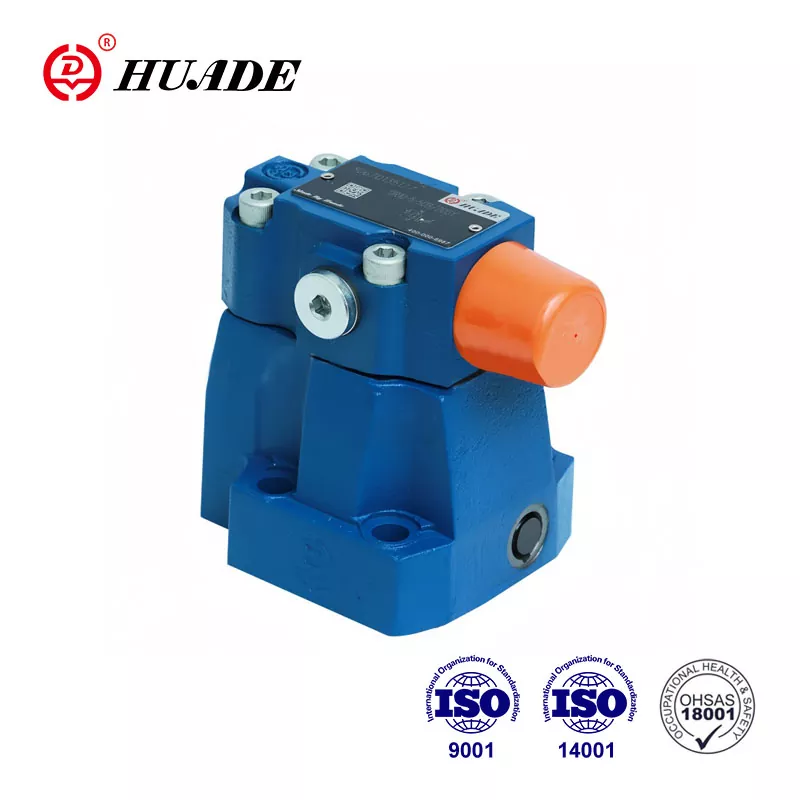

Pressure Reducing Valve DR 20

I -type ang DR 20 Pressure Reducing Valve ay ginagamit upang makontrol ang presyon. Sa pamamagitan ng pagpapakilala ng advanced na teknolohiya ng Rexroth at ang pinaka advanced na kagamitan sa pagmamanupaktura mula sa buong mundo, ang Huade® Pressure Reducing Valves ay mahusay na kalidad at mababang presyo. Ang Huade ay isang kilalang pambansang tatak ng Tsino, at ang mga produkto nito ay malawakang ginagamit sa maraming mga patlang tulad ng makinarya ng engineering, conservancy ng tubig, mga tool sa makina, petrolyo at petrochemical, atbp.

Ang parameter ng produkto ng presyon ng pagbabawas ng balbula DR 20

Tampok ng Produkto at Application ng Pressure Reducing Valve DR 20

Mga Tampok:

▶ Pag -mount ng subplate

▶ Para sa mga sinulid na koneksyon

▶ Para sa sari -saring pag -mount

▶ 4 na mga elemento ng pagsasaayos:

. Rotary knob

. Manggas na may heksagon at proteksiyon na takip,

. Lockable rotary knob na may scale

. Rotary knob na may scale

▶ 4 Mga Setting ng Pressure Opsyonal na balbula ng tseke (para lamang sa balbula para sa pag -mount ng subplate)

Application:

Ang Pilot Pressure Reducing Valve DR 20 ay upang mabawasan ang presyon sa system.

Seksyon at simbolo ng presyon na binabawasan ang balbula DR 20

Ang uri ng mga balbula ng presyon ng DR 20 ay mga pilot na pinapatakbo ng presyon ng pagbabawas ng mga balbula, na kinokontrol mula sa pangalawang circuit. Karaniwang binubuo sila ng pangunahing balbula (1) na may pangunahing insert ng spool (3) at balbula ng pilot (2) na may elemento ng pagsasaayos ng presyon.

Sa pamamahinga, bukas ang mga balbula, ang likido ay maaaring malayang pumasa mula sa Port B hanggang sa port ng isang Via Main Spool Insert (3).

Ang presyon na naroroon sa port ay isang kilos sa ilalim na bahagi ng pangunahing spool. Kasabay nito ay may presyon na kumikilos sa bola (6) sa balbula ng pilot (2) sa pamamagitan ng orifice (4) sa tagsibol na na -load na bahagi ng pangunahing piston (3) at sa pamamagitan ng port (5). Parehong kumikilos ito sa bola (6) sa pamamagitan ng orifice (7), control line (8), suriin ang balbula (9) at orifice (10). Ayon sa pagtatakda ng tagsibol (11), ang presyon ay bumubuo sa harap ng bola (6), sa port (5) at sa silid ng tagsibol (12), na may hawak na control piston (13) sa

Buksan ang posisyon. Ang likido ay maaaring malayang dumaloy mula sa port B hanggang port a sa pamamagitan ng pangunahing insert ng spool (3), hanggang sa ang presyon sa port ay lumampas sa halaga na itinakda sa tagsibol (11) at bubukas ang bola (6) .Ang kontrol

Ang piston (13) ay gumagalaw sa posisyon ng pagsasara.

Ang nais na nabawasan na presyon ay nakamit, kapag naabot ang isang balanse sa pagitan ng presyon sa port A at ang presyon na itinakda sa tagsibol (11) ay naabot. Ang kanal ng langis ng pilot mula sa silid ng tagsibol (14) hanggang sa tangke ay nagaganap sa labas ng control line (15).

Ang libreng daloy ng pagbabalik mula sa port A hanggang B ay maaaring makamit sa pamamagitan ng pag -install ng isang opsyonal na balbula ng tseke (16).

Ang isang koneksyon sa gauge ng presyon (17) ay nagbibigay -daan sa nabawasan na presyon sa port A na masubaybayan.

istraktura ng subplate mounting type dr 20 ... 50b

Mga Simbolo ng Dr ... 50b
