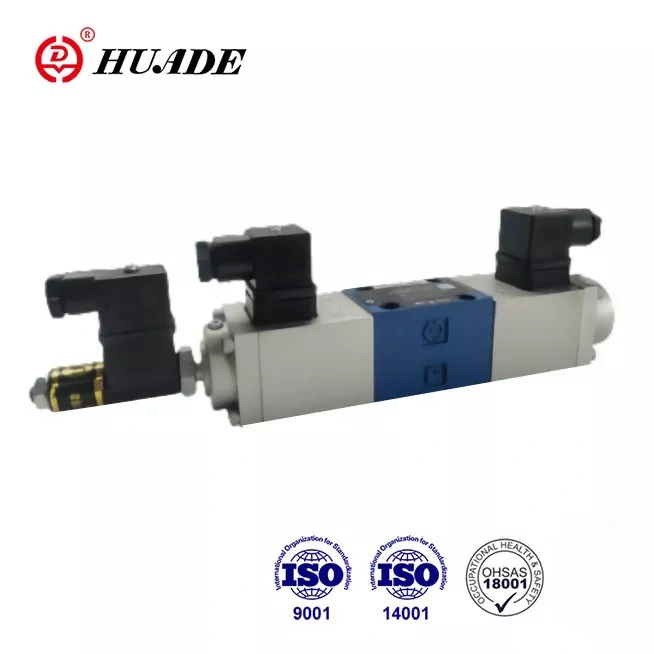

Ang uri ng 4WRE proportional valve ay gumagamit ng sub-plate mounting, spring center. Magandang kapasidad ng daloy, mataas na presyon at mahusay na katumpakan ng pag-uulit, maginhawa para sa paggamit. Maaari nitong palitan ang 4WRE series 1X na inaalok ng Rexroth salamat sa dalawang pangmatagalang pakikipagtulungan sa Rexroth. Maaaring tumugma ang performance ng 4WRE proportional valve sa mga first-tier na international brand. Ito ay isang mahusay, abot-kayang alternatibo.
|
Hydraulic data |
|||
|
Sukat |
6 |
10 |
|
|
Operating pressure(Mpa) |
port A, B, P |
31.5 |
31.5 |
|
port T |
16 |
16 |
|
|
Daloy (L/min) |
65 |
260 |
|
|
Degree ng kontaminasyon(㎛) |
≤ 20 (inirerekumenda ≤10) |
||
|
Hysteresis (%) |
<1 |
<1 |
|
|
Pag-uulit (%) |
<1 |
<1 |
|
|
Sensitibo sa pagtugon (%) |
≤ 0.5 ng nominal na signal |
≤ 0.5 ng nominal na signal |
|
|
Dalas na tugon(-3dB) (Hz) |
6 |
4 |
|
|
Hydraulic fluid |
Mineral oil (para sa NBR seal), Phosphate ester (para sa FPM seal) |
||
|
Saklaw ng lagkit(mm ²/s) |
2.8 hanggang 380 |
||
|
Saklaw ng temperatura ng presyon ng fluid(℃) |
-20 hanggang+70 |
||
|
Posisyon ng pag-mount |
Opsyonal |
||
|
Timbang(kg) |
Balbula na may 1 solenoid |
1.91 |
5.65 |
|
Balbula na may 2 solenoid |
2.66 |
7.65 |
|
|
Data ng kuryente |
|||
|
Uri ng boltahe |
Direktang boltahe 24V o 12V |
||
|
Max. kasalukuyang bawat solenoid (A) |
1.5 |
1.5 |
|
|
likid |
Malamig na halaga sa 20 ℃ |
5.4 |
10 |
|
Max.warm na halaga |
8.1 |
15 |
|
|
Temperatura ng kapaligiran ℃ |
hanggang +50 |
||
|
Tungkulin |
tuloy-tuloy |
||
|
Temperatura ng coil ℃ |
hanggang +150 |
||
|
Pagkakabukod ng balbula |
IP65 |
||
|
Kaugnay na amplifier (24V rectifier ng uri ng tulay) |
na may 2 ramp na beses |
VT-5001S20(para sa 2-posisyon) |
VT-5002S20(para sa 2-posisyon) |
|
na may 1 ramp time |
VT5005S10(para sa 3-posisyon) |
VT 5006S10(para sa 3-posisyon) |
|
|
Inductive positional transducer |
|||
|
Sistema ng pagsukat ng elektrikal |
LVDT |
||
|
Control stroke (mm) |
± 4.5 linear |
||
|
Linearity tolerance (%) |
1 |
||
|
Coil resistance (Ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Inductance (mH) |
6 hanggang 8 |
||
|
Oscillator frequency (KHz) |
2.5 |
||
|
Pagkakabukod ng balbula |
IP65 |
||
Mga Tampok:
▶ Valve para sa pagkontrol sa parehong direksyon at daloy ng isang hydraulic fluid
▶ Para sa subplate mounting
▶ Feedback sa posisyong elektrikal
▶ Spring centered control spool
▶ Mababang pagbaba ng presyon sa mga lupain ng kontrol
▶ Parehong balbula at elektronikong kontrol mula sa isang supplier
▶ Mounting pattern sa DIN 24 340 form A, ISO4401 at CETOP - RP121H
Application:
Ang 4WRE directional valve ay angkop para sa close circuit, at malawakang ginagamit sa makina, light industry, metalurhiya, minahan, space flight at iba pang larangan.
Type 4WRE directional valves ay direktang pinapatakbo sa pamamagitan ng proportional solenoids at ginagamit upang kontrolin ang direksyon at dami ng daloy.
Ang mga ito ay karaniwang binubuo ng housing(1), control spool (4), dalawang return spring (5), dalawang proportional solenoids (2) at isang positional transducer (3).
I-type ang 4WRE6...10B... at 4WRE10... 10B...(3-posisyon)
Kung ang solenoid na 'a' (2) ay pinalakas, ang spool ay ililipat sa kanan, ang paglalakbay ay proporsyonal sa electrical input signal. Ang control spool (4) ay nagiging sanhi ng unti-unting pagbukas ng mga hugis-V na uka upang dumaloy. Ang posisyon ng control spool (4) ay sinusubaybayan ng positional transducer (3). Sa electronic control ang aktwal na posisyon ng control spool ay inihambing sa pre-set na halaga. Narito mayroon kaming isang circuit control ng posisyon na kinikilala ang mga umiiral na pagkakaiba
sa pagitan ng pre-set value (command value) at ng feedback value (aktwal na value) at itinatama ng mga naaangkop na signal sa mga nauugnay na solenoid. Kapag ang solenoid na 'a' (2) ay na-de-energised ang control spool ay ibabalik sa gitnang posisyon nito ng mga return spring (5).
Istraktura ng Proportional Directional Valve 4WRE6... at 4WRE10...
Type4WRE..A...10B/...(2-positionvalve)
Ang prinsipyo ng ganitong uri ng balbula ay kapareho ng 4wRE...10B/ .. Gayunpaman, ang ganitong uri ng balbula ay mayroon lamang isang sensor at isang solenoid.
Istraktura ng Proportional Directional Valve 4WRE6...A... 10B at 4WRE10...A... 10B
Simbolo ng Proportional Directional Valve 4WRE
