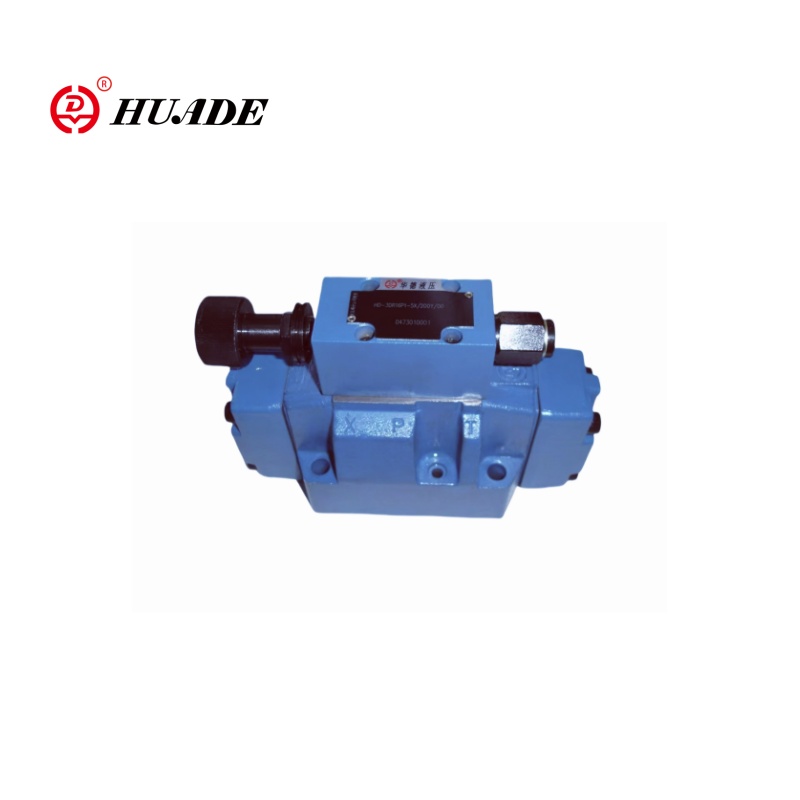

Ang piloto ay nagpapatakbo ng three-way proporsyonal na presyon na binabawasan ang Valve 3DR16P-5X ay isang elemento ng high-performance hydraulic control. Ang proporsyonal na presyon ng Huade na binabawasan ang Valve 3DR16P-5X ay pangunahing ginagamit upang mabawasan at limitahan ang presyon ng system upang matiyak na ang hydraulic system ay maaaring mapanatili ang isang matatag na antas ng presyon. Ang 3DR16P-5X, kung saan ang "3DR" ay kumakatawan sa three-way na presyon ng pagbabawas ng serye ng balbula, ang "16" ay kumakatawan sa laki, ang "P" ay kumakatawan sa control control, at ang "5X" ay kumakatawan sa isang code ng pagsasaayos. Ang Huade's 3DR16P-5X proporsyonal na balbula ay maaaring palitan ang parehong modelo na inaalok ng Rexroth.
| Pangkalahatan | ||
| Timbang kg | 8 | |
| Posisyon ng pag -install | Opsyonal | |
| Nakapaligid na saklaw ng temperatura ℃ | -30 hanggang+50 | |
| Haydroliko | ||
| Nominal pressure bar | 315 | |
| Maximum na presyon ng operating | -Port p bar | 315 |
| -Port isang bar | 250 | |
| - Port y bar | Hiwalay at walang presyur sa tangke | |
| Setting ng presyon | -Minimum bar | Depende sa daloy |
| -Maximum bar | 50; 100; 200; 250 | |
| Pinakamataas na daloy l/min | 220 | |
| Hydraulic fluid | Mineral Oil (HL, HLP) hanggang DIN 51524 1); Mabilis na bio-degradable hydraulic fluid sa VDMA 24568 (tingnan din ang muling 90221); Hetg (Rape Seed Oil) 1); Hepg (polyglycols) 2); Hees (synthetic esters) 2); Iba pang mga haydroliko na likido sa kahilingan | |
| Hydraulic fluid temperatura saklaw ℃ | -30 hanggang +80 (NBR seal) -20 hanggang +80 (fkm seal) | |
| Viscosity Range mm2/s | 10 hanggang 800 | |
| Pinapayagan na max. antas ng kontaminasyon ng hydraulic fluid-kalinisan ng klase sa ISO 4406 (c) | Klase 20/18/15 3 | |
Mga Tampok:
▶ Valve para sa pagbabawas (p sa a) at paglilimita (a hanggang t) isang sistema
▶ Para sa pag -mount ng subplate
▶ 4 na mga rating ng presyon
▶ 4 Mga Elemento ng Pagsasaayos, Opsyonal:
● Rotary knob
● manggas na may heksagon at proteksiyon na takip
● Lockable rotary knob na may scale
Rotary knob na may scale
Application:
Ang proporsyonal na presyon ng pagbabawas ng balbula 3DR16P-5X ay angkop para sa mga hydraulic system na nangangailangan ng kontrol ng presyon ng mataas na katumpakan, tulad ng mga machine ng paghubog ng iniksyon, makinarya ng konstruksyon, at kagamitan sa pagmamanupaktura ng mataas na katumpakan.
Ang mga control valves ng presyon ng uri ng 3DR ay pinatatakbo ng 3-way na presyon ng pagbabawas ng mga balbula na may function ng relief relief para sa pangalawang circuit. Ginagamit ang mga ito upang mabawasan ang isang presyon ng system.

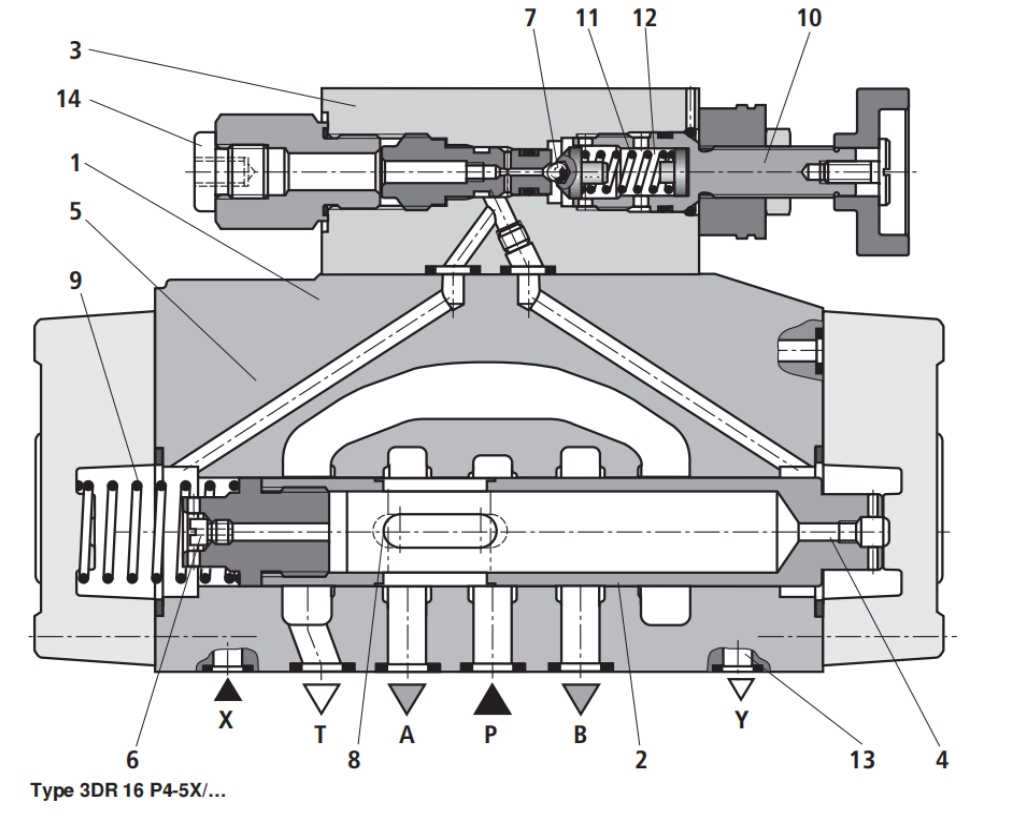

Ang presyon na binabawasan ang balbula ay karaniwang binubuo ng pangunahing balbula (1) na may control spool (2) at balbula ng kontrol ng pilot (3) na may elemento ng pagsasaayos ng presyon (10).
Sa panimulang posisyon, bukas ang balbula. Ang hydraulic fluid ay maaaring dumaloy mula sa channel P upang mag -channel ng A nang walang anumang mga paghihigpit.
Ang presyon sa Channel A ay inilalapat sa pamamagitan ng Bore (4) sa lugar ng spool na kabaligtaran sa compression spring (9). Kasabay nito, ang presyon ay inilalapat sa pamamagitan ng orifice (6) sa gilid ng spring na puno ng control spool (2) at sa pamamagitan ng channel (5) hanggang bola (7) sa pilot control valve (3).
Depende sa setting ng compression spring (11) presyon ay bumubuo ng agos ng bola (7) at sa channel (5) at humahawak ng control spool (2) sa bukas na posisyon. Ang hydraulic fluid ay dumadaloy mula sa channel P sa pamamagitan ng control spool (2) upang mag -channel ng A hanggang sa presyon ay bumubuo sa Channel A, na umaabot sa isang mas mataas na halaga kaysa sa halaga ng presyon na itinakda sa compression spring (11) at itinaas ang bola (7).
Ang control spool (2) ay gumagalaw sa saradong posisyon.Ang kinakailangang nabawasan na presyon ay naabot kapag ang presyon sa channel A at ang halaga ng presyon na itinakda sa compression spring (11) ay nasa
Balansehin.
Kapag ang presyon sa Channel A ay tumataas nang higit pa dahil sa mga panlabas na puwersa na kumikilos sa actuator, ang control spool (2) ay itinulak pa laban sa compression spring (9). Binubuksan nito ang isang koneksyon sa pagitan ng Channel T at Channel A sa pamamagitan ng control land (8) sa control spool (2). Ang halaga ng haydroliko na likido na pinalabas sa tangke ay nagsisiguro na ang presyon ay hindi na tataas.
Ang langis ng pilot ay palaging pinatuyo sa labas mula sa silid ng tagsibol (12) sa pamamagitan ng linya ng pilot (13) sa Port Y. Dapat itong palaging ibabalik sa zero pressure sa tangke.
Pinapayagan ng Pressure Gauge Port (14) ang nabawasan na presyon sa channel A na suriin.
