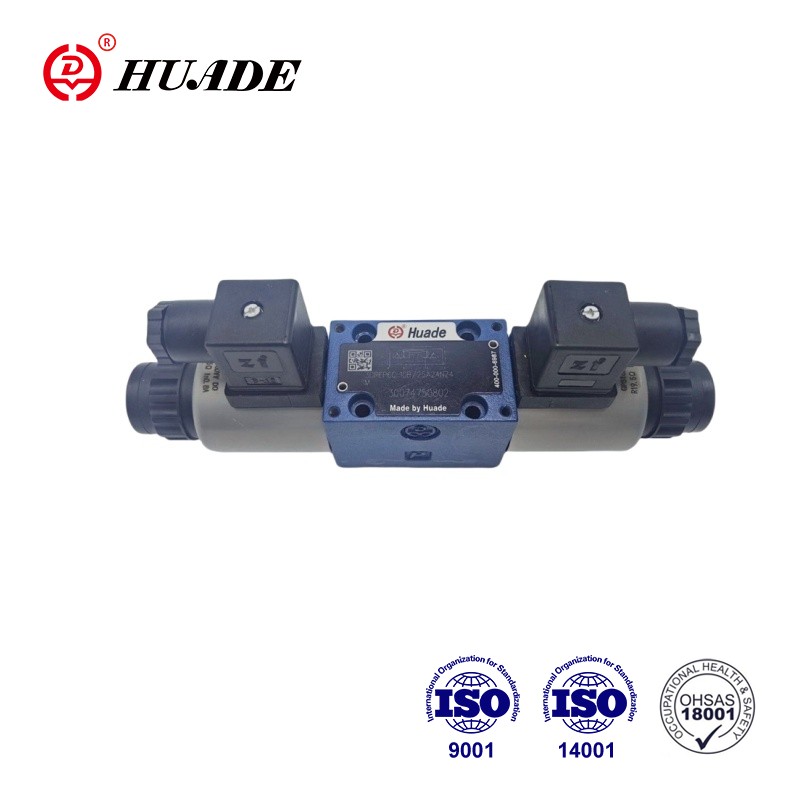

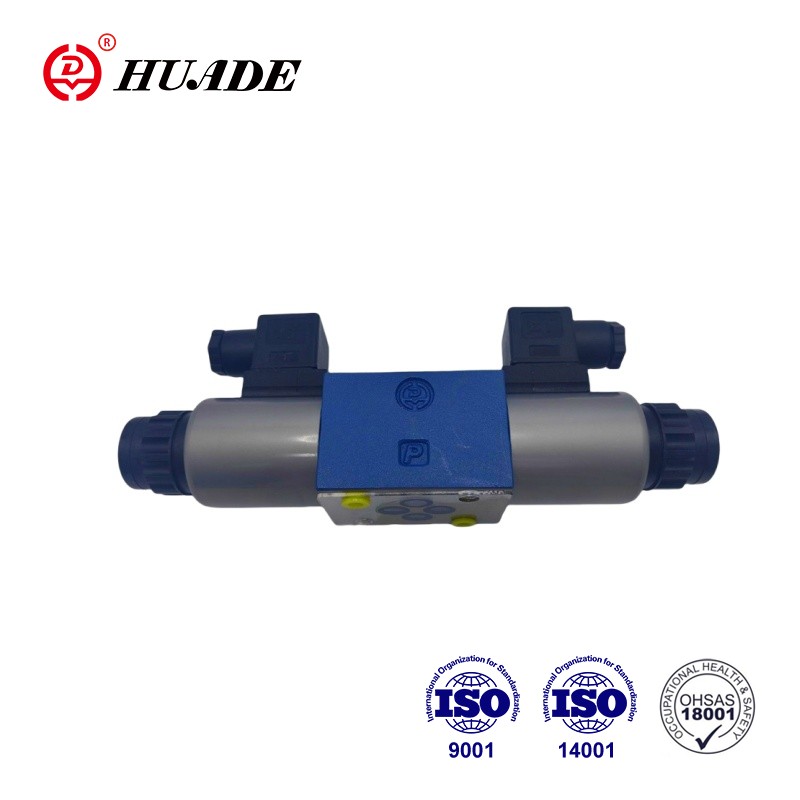

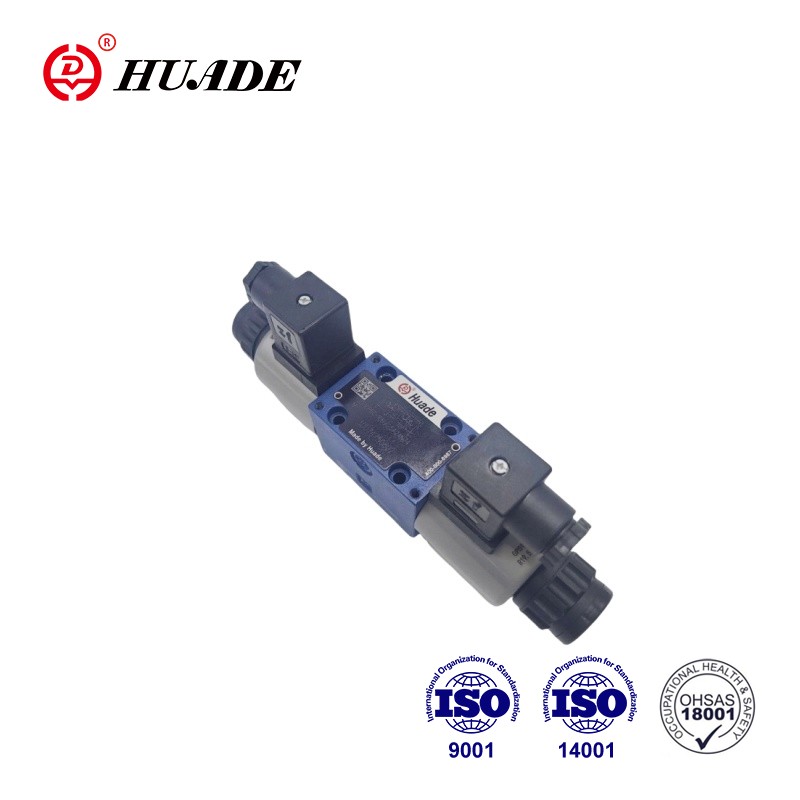

Ang three-way proporsyonal na presyon na binabawasan ang Valve 3Drep 6A ay maaaring tumpak na ayusin ang presyon ng output ayon sa mga pagbabago sa signal ng pag-input upang matugunan ang mga kinakailangan sa presyon sa proseso ng paggawa. Kasabay nito, tinitiyak din ng matatag na pagganap ng 3Drep 6A ang pagpapatuloy at kaligtasan ng proseso ng paggawa.
| Haydroliko | ||
| Operating Pressure (MPA) | Port p | 10, kung labis na 10, pagkatapos ay i-install ang balbula, i-type ang ZDR6DP ..- 30B/... sa input port |
| Port t | 3 | |
| Max.flow (l/min) | 15 (∆p = 5Mpa) | |
| Degree of Contamination (UM) | Rekomendasyon ng Filter na may isang minimum na rate ng pagpapanatili ng β10≥ 75 | |
| Hysteresis (%) | ≤3 | |
| Pag -uulit ng Pag -uulit (%) | ≤1 | |
| Sensitivity ng tugon (%) | ≤1 | |
| Reversal span (%) | ≤1 | |
| Pressure Fluid | Mineral Oil (para sa NBR Seal), Phosphate Ester (para sa FPM Seal) | |
| Saklaw ng lapot (mm2/s) | 2.8 hanggang 380 | |
| Saklaw ng temperatura ng Pressure Fluid (° C) | -20 hanggang +70 | |
| Pag -install | Opsyonal, mas mabuti na pahalang | |
| Timbang (kg) | Uri ng C: 2.6; Uri ng A.B: 1.5 | |
| Elektriko, Solenoid | ||
| Supply boltahe | DC24V | |
| Nominal kasalukuyang bawat solenoid (a) | 0.8 | |
| Max.current bawat solenoid (a) | ≤0.02 | |
| Solenoid coil Resistance (ω) | Malamig na halaga sa 20 ° C. | 19.5 |
| Max. mainit na halaga | 28.8 | |
| Working State | tuloy -tuloy | |
| Temperatura ng kondisyon (° C) | ~+50 | |
| Temperatura ng coil (° C) | ~+150 | |
| Proteksyon sa DIN40 050 | IP65 | |
| Mga koneksyon sa elektrikal | 3drep | na may sangkap na plug sa DIN43650-AM2 plug-in na konektor sa DIN 43 650-AF2/PG11 |
| 3drepe | na may sangkap na plug sa E DIN43563-AM6-3 Plug-in Connector E DIN43563-BF6-3/PG11 | |
Mga Tampok:
▶ Direkta na kinokontrol ang proporsyonal na mga balbula para sa kontrol ng presyon at direksyon ng isang daloy
▶ Kumilos sa pamamagitan ng proporsyonal na solenoids na may gitnang thread at naaalis na coil
▶ Spring Centered Control Spool
Application:
Ang three-way proporsyonal na presyon na binabawasan ang balbula 3Drep 6A ay malawakang ginagamit sa mga larangan ng pang-industriya, mobile mechanical hydraulic system, workbenches at iba pang mga high-end na kagamitan.
Ang 3-way pressure na binabawasan ang uri ng balbula 3Drep 6. ay direktang kumilos ng proporsyonal na solenoids. Nag -convert sila ng isang signal ng elektrikal na input sa isang proporsyonal na signal ng output ng presyon.
Ang proporsyonal na solenoids ay maaaring makontrol ang wet pin DC solenoids na may gitnang thread at naaalis na coil. Ang mga solenoids ay kinokontrol nang opsyonal sa pamamagitan ng panlabas na control electronics.
◆Disenyo:
Ang balbula ay pangunahing binubuo ng:
◆Function:
Sa mga solenoids (1 at 2) de-energised ang control spool (5) ay gaganapin sa posisyon ng sentro nito sa pamamagitan ng compression spring.
Ang control spool (2) ay direktang kumilos kapag ang isa sa mga solenoids ay pinalakas.
Hal. Sa pamamagitan ng Energizing Solenoid "A" (1)
→ Ang presyon ng pagsukat ng spool (5) at control spool (4) lumipat sa kanan sa proporsyon sa signal ng elektrikal na input.
→ Ang koneksyon mula sa P hanggang B at A hanggang T ay sa pamamagitan ng mga orifice form na mga cross-section na may mga progresibong katangian ng daloy
◆De-energisation ng solenoid (1)
→ Ang control spool (4) ay ibabalik sa posisyon ng sentro nito sa pamamagitan ng compression spring
Sa gitnang posisyon ang mga koneksyon A at B hanggang T ay bukas, samakatuwid, ang presyon ng likido ay maaaring malayang dumaloy sa tangke. Ang isang opsyonal na override ng kamay ay posible upang ilipat ang control spool (4) nang hindi pinalakas ang solenoid.
●Pansin!
Ang hindi sinasadyang paggamit ng override ng kamay ay maaaring maging sanhi ng hindi makontrol na paggalaw ng makina!
Mga simbolo ng proporsyonal na presyon na binabawasan ang balbula 3Drep 6A
