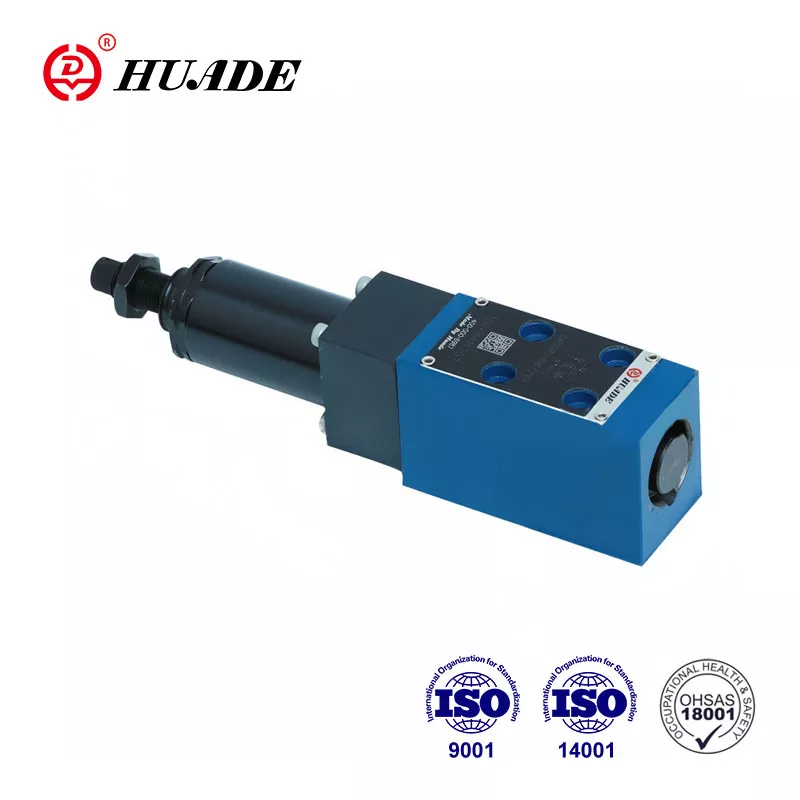

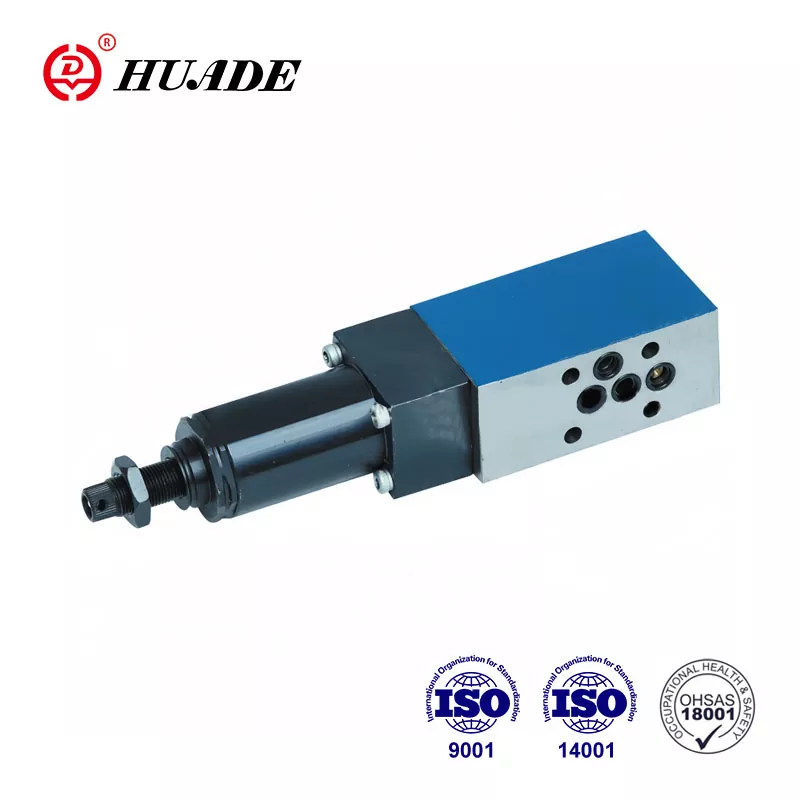

Ang pagbawas ng presyon ng balbula DR 5 dp ay ginagamit upang makontrol ang presyon sa hydraulic system. Dahil sa pagpapakilala ng teknolohiya ng Rexroth, ang Huade® DR 5 dp series na presyon ng pagbabawas ng mga balbula ay maaaring palitan ang parehong uri ng rexroth. Ang Huade Hydraulic ay may isang mahigpit na sistema ng pagsubok upang matiyak ang mataas na kalidad ng mga produkto nito. Ang serye ng mga valves control valves ay malawakang ginagamit sa marine hydraulic system.
|
Max.operating pressure (port p) (MPa) |
Hanggang sa 31.5 |
|
Max. Pangalawang Presyon (Port A) (MPA) |
hanggang sa 21.0; nang walang balbula na hindi nagbabalik hanggang sa 31.5 |
|
Max.back Pressure (Ports T (Y)) (MPA) |
Hanggang sa 6.0 |
|
Max.flow (l/min) |
Hanggang sa 15 |
|
Pressure Fluid Mineral Oil |
Mineral Oil (para sa NBR Seal) o Phosphate Ester (para sa FPM Seal) |
|
Viscosity Range (mm ²/s) |
10 ~ 800 |
|
Pressure Fluid-Temperature Range (℃) |
-30 hanggang +80 |
|
Degree of Contamination (UM) |
Ang maximum na pinahihintulutang antas ng kontaminasyon ng likido ay sa NAS 1638 Class 9. |
|
Timbang (kg) |
tinatayang.1.0 |
Mga Tampok:
▶ Pag -mount ng subplate
▶ 5 mga rating ng presyon
▶ 4 na mga elemento ng pagsasaayos
. Rotary knob
. Itakda ang tornilyo na may heksagon at proteksiyon na takip,
. Lockable rotary knob na may scale
. Rotary knob na may scale
▶ Suriin ang balbula, opsyonal
▶ Porting pattern sa DIN 24 340, Form D, ISO 5781 at Cetop - RP 121H
Application:
Ang pagbawas ng presyon ng balbula DR 5 dp ay ginagamit upang mabawasan ang presyon ng system.
Ang uri ng balbula ng DR5 DP ay isang 3-way na direktang pinatatakbo na presyon na binabawasan ang balbula na may isang function ng relief relief sa pangalawang panig.
Ang pangalawang presyon ay itinakda ng elemento ng pagsasaayos ng presyon (4). Sa pamamahinga, ang balbula ay karaniwang bukas at ang presyon ng likido ay maaaring dumaloy mula sa port p hanggang port A. Ang presyon sa port A ay kasabay, sa pamamagitan ng control line (6), na naroroon sa lugar ng spool sa tapat ng compression spring (3). Kapag ang presyon sa port ay lumampas sa antas ng presyon na itinakda sa compression spring (3), ang control spool (2) ay gumagalaw sa posisyon ng control at hawak ang set ng presyon sa port ng isang pare -pareho.
Ang control at pilot oil ay kinuha mula sa port A sa pamamagitan ng control line (6).
Kung ang presyon sa port ay tumataas pa rin dahil sa mga panlabas na puwersa sa actuator, ang control spool (2) ay gumagalaw pa rin patungo sa sprpression spring (3).
Nagdudulot ito ng isang landas ng daloy na mabubuksan sa Port A Via Control Land (8) sa control spool (2) sa tangke. Sapat na presyon ng presyon pagkatapos ay dumadaloy sa tangke upang maiwasan ang anumang karagdagang pagtaas sa presyon.
Ang silid ng tagsibol ay palaging pinatuyo sa tangke ng panlabas sa pamamagitan ng port t (y).
Para sa libreng daloy ng pagbabalik mula sa port a hanggang port p isang opsyonal na balbula ng tseke (5) ay maaaring marapat.
Istraktura ng DR 5 DP 3 10B
Mga simbolo ng DR 5 dp
