Naisip mo na ba kung paano nakuha ng napakalaking kagamitan sa konstruksyon tulad ng mga excavator at buldoser ang kanilang hindi kapani -paniwalang kapangyarihan? Ang lihim ay namamalagi sa isang kamangha -manghang aparato na tinatawag na isang hydraulic axial piston motor. Huwag mag -alala kung kumplikado ang tunog na iyon - sa pagtatapos ng gabay na ito, mauunawaan mo nang eksakto kung paano gumagana ang mga kamangha -manghang machine na ito!

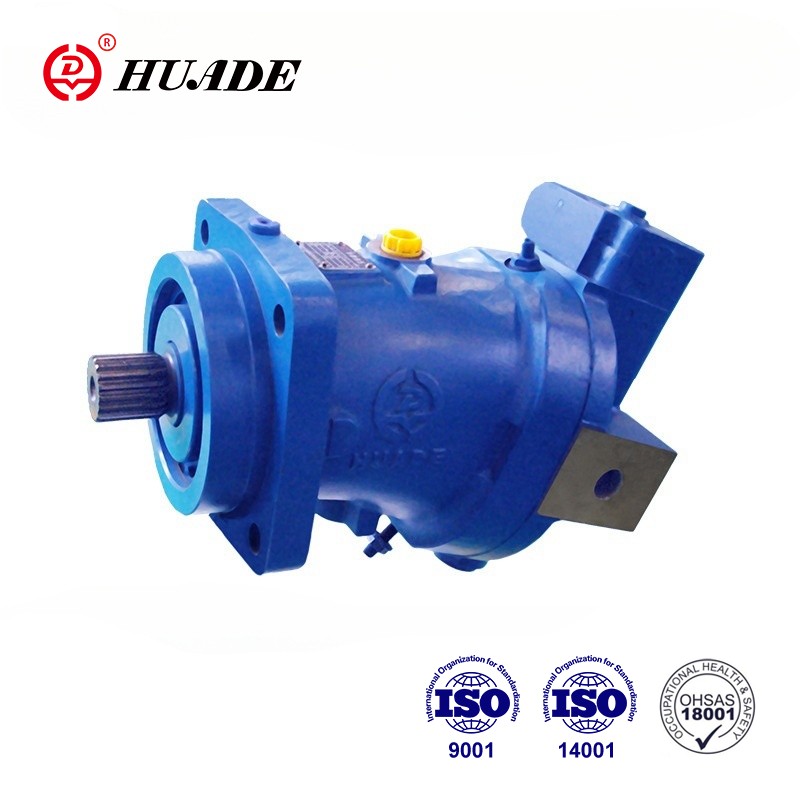

Ano ang isang hydraulic axial piston motor?
Mag -isip ng isang hydraulic axial piston motor bilang isang tagasalin. Kinakailangan ang kapangyarihan mula sa presyuradong langis (hydraulic energy) at i -convert ito sa pag -ikot ng paggalaw (mekanikal na enerhiya) na maaaring ilipat ang mabibigat na bagay.
Simpleng pagkakatulad:Isipin na pinipiga ang isang lobo ng tubig - ang presyur na nilikha mo ay katulad ng hydraulic pressure. Ngayon isipin na ang presyon ay maaaring mag -ikot ng isang gulong upang maiangat ang mga mabibigat na bagay. Iyon ay talaga kung ano ang ginagawa ng isang haydroliko na axial piston motor, ngunit mas mahusay at makapangyarihan.
Bakit napakahalaga ng mga motor na ito?
Ang mga motor na ito ay tulad ng mga kalamnan ng mabibigat na makinarya. Ginagamit sila sa:
Ang mahika sa likod ng makina: kung paano ito gumagana
Ang simpleng bersyon
Narito ang pangunahing ideya sa apat na madaling hakbang:
- Pumasok ang langis ng high-pressureAng motor sa pamamagitan ng mga espesyal na port
- Itinulak ang mga pistonsa pamamagitan ng presyuradong langis na ito
- Ang linear na paggalaw ay nagiging pag -ikotsa pamamagitan ng isang matalinong tilted plate system
- Ang umiikot na barasNaghahatid ng kapangyarihan upang ilipat ang mabibigat na kagamitan
Ang detalyadong proseso
Sumisid tayo ng mas malalim sa kung ano ang nangyayari sa loob:
Hakbang 1: Pressure input
Ang high-pressure hydraulic fluid (karaniwang espesyal na langis) ay dumadaloy sa motor sa pamamagitan ng isang sangkap na tinatawag na isang balbula plate. Ang plato na ito ay may mga pagbubukas na hugis ng bato na kumokontrol nang eksakto kung kailan at kung saan pupunta ang likido.
Hakbang 2: Piston Power
Sa loob ng motor, maraming mga piston (karaniwang 5, 7, o 9) na nakaayos sa isang pabilog na pattern sa loob ng isang bagay na tinatawag na isang bloke ng silindro. Kapag ang pressurized fluid ay tumama sa mga piston na ito, itinutulak nito ang mga ito sa labas ng napakalaking puwersa.
Hakbang 3: Ang trick ng conversion
Narito kung saan nangyayari ang mahika! Ang mga piston ay hindi lamang lumipat nang diretso - konektado sila sa alinman:
- Isang tagilid na plato (tinatawag na isang swashplate), o
- Isang baluktot na sistema ng baras (na tinatawag na isang Bent-Axis Design)
Habang lumilipat at lumabas ang mga piston, pinipilit ng koneksyon na ito ang buong bloke ng silindro upang paikutin, tulad ng pedaling isang bisikleta na nagko -convert ng iyong paggalaw ng binti sa pag -ikot ng gulong.
Hakbang 4: Paghahatid ng Power
Ang umiikot na bloke ng cylinder ay konektado sa isang output shaft na dumadaloy at naghahatid ng kapangyarihan sa anumang kailangang ilipat - mga track sa isang excavator, mga gulong sa isang loader, o mga braso sa isang kreyn.
Mga pangunahing bahagi at kung ano ang ginagawa nila
Basagin natin ang mga pangunahing sangkap:
Mahahalagang sangkap
| Bahagi | Ano ang ginagawa nito | Bakit mahalaga |
|---|---|---|
| Cylinder Block | Bahay ang mga piston at umiikot | Tulad ng engine block sa isang kotse |
| Pistons | I -convert ang presyon sa paggalaw | Ang "kalamnan" ng motor |
| Swashplate/baluktot-axis | Nagbabago ng linear na paggalaw sa pag -ikot | Ang "paghahatid" system |
| Valve Plate | Kinokontrol ang tiyempo ng daloy ng likido | Tulad ng mga ilaw ng trapiko para sa daloy ng langis |
| Drive Shaft | Naghahatid ng kapangyarihan sa pag -load | Ang panghuling output ng kuryente |
| Sapatos na piston | Bawasan ang alitan | Panatilihing maayos ang lahat |
| Mga Seal at Bearings | Maiwasan ang pagtagas at pag -ikot ng suporta | Panatilihin ang kahusayan at tibay |
Paano nagtutulungan ang mga bahaging ito
Ang balbula ng balbula ay nagdidirekta ng langis sa mga piston sa tumpak na tiyempo. Ang mga pressurized piston ay nagtutulak laban sa tilted plate, na pinilit ang bloke ng silindro na paikutin. Tinitiyak ng mga seal at bearings ang maayos na operasyon nang walang pagkawala ng enerhiya.
Dalawang pangunahing uri ng disenyo
Mayroong dalawang tanyag na paraan upang mabuo ang mga motor na ito:
Disenyo ng Swashplate
Paano ito gumagana:Ang mga piston ay pumila kahanay sa pangunahing baras at slide laban sa isang tagilid na plato
Pinakamahusay para sa:Tumpak na mga aplikasyon ng kontrol, mga compact na puwang
Isipin ito bilang:Isang gulong ng bisikleta kung saan nagtutulak ang mga tagapagsalita (piston) laban sa isang tagilid na ibabaw
Ginamit sa:Mga machine ng paghubog ng iniksyon, automation ng pabrika
Disenyo ng Bent-Axis
Paano ito gumagana:Ang buong pagpupulong ng piston ay anggulo kumpara sa output shaft
Pinakamahusay para sa:Ang mga application na Heavy-duty na nangangailangan ng maraming metalikang kuwintas
Isipin ito bilang:Isang baluktot na siko kasukasuan na nagko -convert ng paggalaw
Ginamit sa:Kagamitan sa Pagmimina, Makinarya sa Konstruksyon
Mabilis na paghahambing
| Tampok | Swashplate | Bent-axis |
|---|---|---|
| Laki | Mas compact | Mas malaki |
| Gastos | Mas mura | Mas mahal |
| Metalikang kuwintas | Mabuti | Mahusay |
| Bilis | Mahusay | Mabuti |
| Pinakamahusay na paggamit | Katumpakan na trabaho | Malakas na pag -angat |
Pagganap: Ano ang ginagawang espesyal sa mga motor na ito
Bakit napakalakas nila
Ang hydraulic axial piston motor ay tulad ng mga atleta ng mundo ng motor. Narito kung ano ang ginagawang espesyal sa kanila:
- Mataas na kahusayan:Nag-convert sila ng 85-95% ng hydraulic energy sa kapaki-pakinabang na gawaing mekanikal. Iyon ay tulad ng pagkuha ng 95 sentimo ng halaga para sa bawat dolyar na ginugol mo!
- Hindi kapani -paniwala metalikang kuwintas:Maaari silang makabuo ng napakalaking lakas ng twisting, kahit na sa mababang bilis. Isipin na mabagal ngunit malakas na i -on ang isang higanteng bolt.
- Tumpak na kontrol:Maaari mong ayusin ang kanilang bilis at kapangyarihan nang tumpak, tulad ng pagkakaroon ng isang dimmer switch para sa hindi kapani -paniwalang lakas.
- Tibay:Sa wastong pag-aalaga, maaari silang magtrabaho ng 8,000-12,000 na oras-tulad ng pagpapatakbo ng hindi tumigil sa loob ng higit sa isang taon!
Ang mga numero na mahalaga
- Kahusayan:85-95% (mas mahusay kaysa sa iba pang mga uri ng motor)
- Presyon:Maaaring hawakan ang 350-450 bar (iyon ay tungkol sa 5,000-6,500 pounds bawat square inch!)
- Saklaw ng bilis:100-3,000 pag-ikot bawat minuto
- Habang -buhay:8,000-12,000 oras ng pagpapatakbo
Mga Application ng Real-World
Mga Site ng Konstruksyon
Kapag nakakita ka ng isang paghuhukay ng paghuhukay o isang buldoser na nagtutulak sa lupa, ang hydraulic axial piston motor ay gumagawa ng mabibigat na pag -angat. Nagbibigay ang mga ito ng tumpak na kontrol na kinakailangan upang mapatakbo ang balde, mga track, at iba pang mga gumagalaw na bahagi.
Pabrika
Sa mga halaman ng pagmamanupaktura, ang mga motor na ito ay nagpapatakbo ng mga machine ng paghubog ng iniksyon na gumagawa ng mga bahagi ng plastik, nagpapatakbo ng mabibigat na pagpindot, at kagamitan sa linya ng pagpupulong ng kuryente.
Mga Mines
Ang mga higanteng trak ng pagmimina at kagamitan sa pagbabarena ay umaasa sa mga motor na ito upang mahawakan ang matinding mga kondisyon at napakalaking naglo -load na matatagpuan sa mga operasyon sa pagmimina.
Mga bukid
Ang mga modernong traktor at ani ay gumagamit ng mga motor na ito sa mga pagpapatupad ng kapangyarihan, drive ng gulong, at nagpapatakbo ng mga haydroliko na sistema na ginagawang mas mahusay ang pagsasaka.
Karaniwang mga problema at kung paano ayusin ang mga ito
Kahit na ang pinakamahusay na mga makina ay maaaring magkaroon ng mga isyu. Narito ang mga pinaka -karaniwang problema at kanilang mga solusyon:
| Problema | Mga sintomas | Karaniwang mga sanhi | Mabilis na pag -aayos |
|---|---|---|---|
| Mahina na pag -ikot | Mabagal/mahina ang pag -on | Mababang presyon, hindi sapat na daloy, panloob na pagtagas | Suriin ang presyon ng bomba, i -verify ang mga rate ng daloy, suriin ang mga seal |
| Tumagas ang langis | Nakikita ang mga puddles ng langis | Worn seal, maluwag na fittings, basag na pabahay | Palitan ang mga seal, higpitan ang mga koneksyon, suriin ang pabahay |
| Kilusang Jerky | Stuttering sa mababang bilis | Marumi langis, pagod na mga bahagi, hangin sa system | Baguhin ang mga filter, dumugo na hangin, siyasatin ang mga sangkap |
| Ingay/panginginig ng boses | Hindi pangkaraniwang tunog, nanginginig | Maluwag na pag -mount, pagod na mga bahagi, mga spike ng presyon | Masikip ang mga bolts, suriin ang pag -align, ayusin ang presyon |
Ang pagpapanatili ay ginagawang simple
Ang regular na pagpapanatili ay pinipigilan ang magastos na mga breakdown:
Ang Hinaharap ng Hydraulic Motors
Kasama sa mga pagpapabuti ng teknolohiya ang mga matalinong sensor sa pagsubaybay, mga advanced na materyales para sa mas mahabang buhay, mas tahimik na operasyon na may mas kaunting epekto sa kapaligiran, at mga pagsasaayos ng katumpakan na kinokontrol ng computer.
Madalas na nagtanong
A: Ang Hydraulic Motors Excel sa high-torque, low-speed application at maaaring hawakan ang mga labis na karga. Ang mga de-koryenteng motor ay mas mahusay para sa high-speed, pare-pareho ang mga application ng pag-load at mas mahusay ang enerhiya sa pangkalahatan.
A: Oo! Maraming mga hydraulic axial piston motor ang maaaring baligtarin ang kanilang operasyon upang maging mga bomba. Ito ay kapaki -pakinabang sa mga system na kailangang kapwa makabuo at gumamit ng hydraulic power.
A: Piliin ang SwashPlate para sa mga pag -install ng compact at tumpak na kontrol. Piliin ang baluktot-axis para sa mga mabibigat na aplikasyon na nangangailangan ng maximum na metalikang kuwintas at tibay.
A: Ang mga motor na ito ay may masikip na pagpapahintulot (gaps na mas maliit kaysa sa isang buhok ng tao). Ang maruming langis ay nagdudulot ng pagsusuot na binabawasan ang kahusayan at paikliin ang buhay ng motor.
A: Ang mga presyo ay mula sa $ 1,000 para sa maliit na yunit hanggang $ 50,000+ para sa malaki, mataas na pagganap na motor. Ang pamumuhunan ay nagbabayad sa pamamagitan ng kanilang kahusayan at mahabang buhay.
Konklusyon: Kapangyarihan sa paggalaw
Ang mga hydraulic axial piston motor ay kapansin -pansin na mga makina na nagko -convert ng simpleng konsepto ng presyon ng likido sa hindi kapani -paniwalang lakas ng mekanikal. Kung nagpapatakbo ka ng kagamitan sa konstruksyon, pagpapatakbo ng makinarya ng pabrika, o pagpapanatili ng kagamitan sa agrikultura, pag -unawa kung paano ang mga motor na ito ay tumutulong sa iyo na magamit mo nang mas epektibo at panatilihing mas mahaba ang pagtakbo.
Sa susunod na makita mo ang isang napakalaking excavator na walang kahirap -hirap na pag -angat ng mga tonelada ng lupa o isang makina ng pabrika na tumpak na humuhubog sa mga bahagi ng metal, malalaman mo ang lihim sa likod ng kanilang kapangyarihan - ang hydraulic axial piston motor na nagtatrabaho sa mahika sa loob.
Tandaan, tulad ng anumang malakas na tool, ang mga motor na ito ay gumaganap nang pinakamahusay kapag maayos na pinananatili at pinatatakbo sa loob ng kanilang mga limitasyon sa disenyo. Gamit ang tamang pag -aalaga, magbibigay sila ng mga taon ng maaasahang, mahusay na serbisyo, na nagpapatunay na kung minsan ang pinakamahusay na teknolohiya ay ang resulta ng napakatalino na simpleng mga prinsipyo ng engineering na inilalapat nang may katumpakan at pangangalaga.
