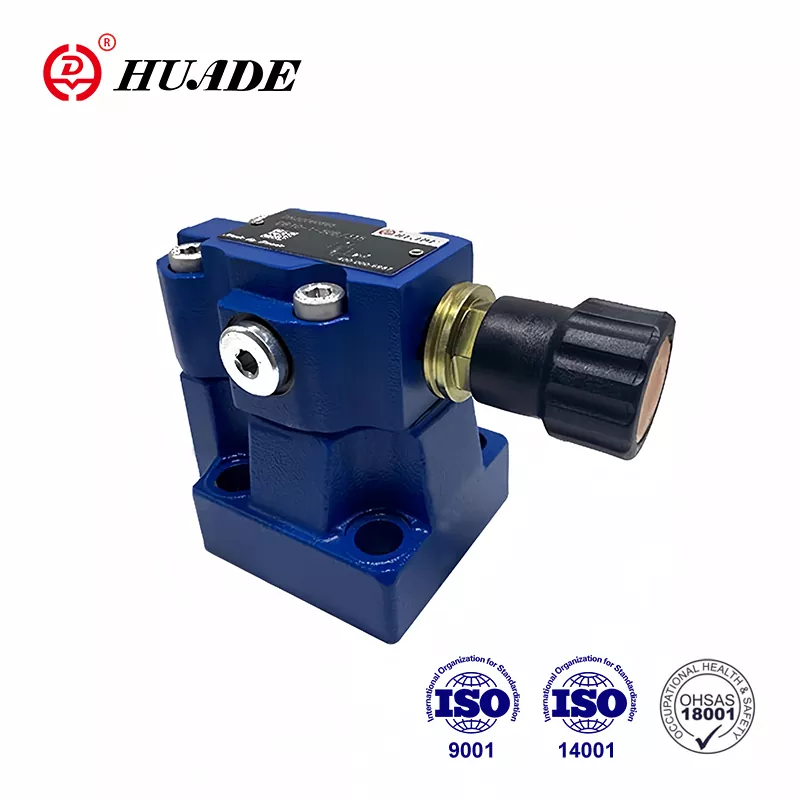

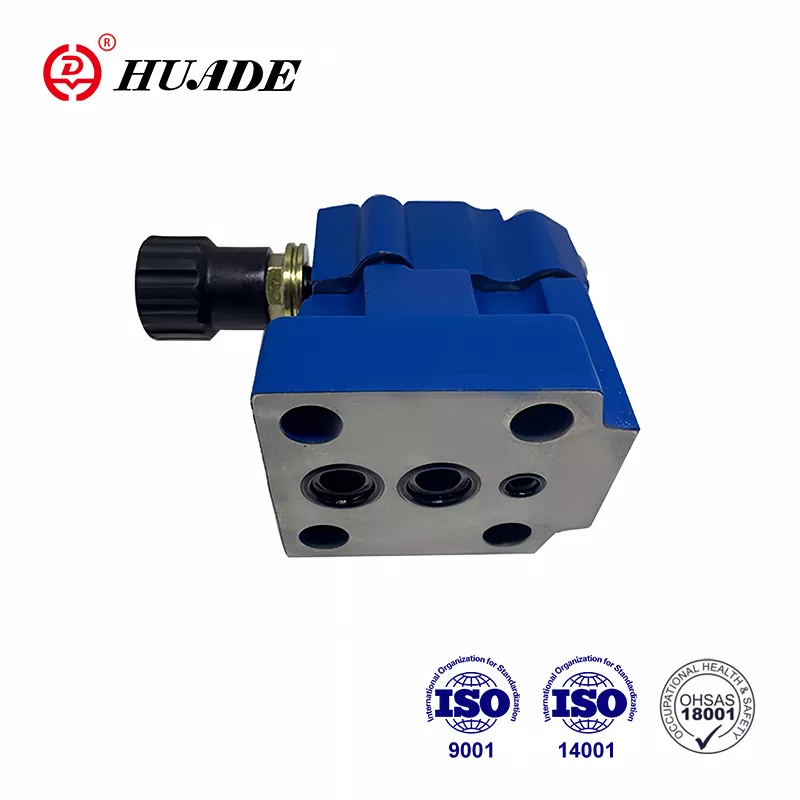

Pressure Relief Valve DB 10

Itinatag noong 1979, ang Huade Hydraulic ay naging pinuno sa industriya ng haydroliko ng China sa pamamagitan ng pagpapakilala ng advanced na teknolohiya ng Rexroth. Huade® Pressure Relief Valves DB 10 Match Rexroth's DB10 Series. Ginagamit ng pabrika ng pabrika ang mga mapagkukunan ng domestic upang mabigyan ang mga customer ng abot -kayang haydroliko na mga balbula. Kasabay nito, ipinakilala nito ang higit sa 750 mga advanced na makina mula sa buong mundo upang matiyak ang kalidad ng mga haydroliko na mga balbula. Ang Huade Hydraulic at ang kaakibat na negosyo nito ay pumasa sa ISO9001, ISO14001 at OH SAS18001. Ang mga balbula ng presyon ng Hude® ay ligaw na ibinebenta sa Tsina at sa mga dayuhang bansa dahil sa maaasahang kalidad at matatag na pagganap. Ang Huade Hydraulics ay nakikipagtulungan sa maraming mga kilalang kumpanya sa domestic upang mabigyan sila ng mga solusyon sa haydroliko.

Parameter ng produkto ng Pressure Relief Valve DB 10

Tampok ng Produkto at Application ng Pressure Relief Valve DB 10

Mga Tampok:

▶ Pag -mount ng subplate

▶ Porting pattern sa DIN 24 340, Form E, ISO 6264 at Cetop - RP 121H

▶ Koneksyon ng pipe

▶ Ipasok ang koneksyon

▶ Tatlong elemento ng pagsasaayos:

. Rotary knob

. Hex. ulo ng tornilyo na may proteksiyon na takip

. Lockable rotary knob na may scale

▶ Ang solenoid ay nagpapatakbo ng pag-alis sa pamamagitan ng built-in na direksyon ng spool valve

Application:

Ang mga balbula ng pressure relief DB 10 ay ginagamit para sa limitasyon (dB) o limitasyon ng control pressure.

Pag -andar, Seksyon at Mga Simbolo ng Pressure Relief Valve DB 10

Pangkalahatan

Ang mga uri ng mga balbula ng presyon ng DB ay mga pilot na pinatatakbo ng mga balbula ng kaluwagan ng presyon.

Ang mga balbula ng relief relief (dB) ay binubuo pangunahin ng pangunahing balbula (1) na may pangunahing pagpupulong ng spool (3) at pinatatakbo na balbula ng piloto (2) na may elemento ng pagsasaayos ng presyon.

Pressure Relief Valve Type DB

Ang presyon na naroroon sa port ay isang kilos sa pangunahing spool (3). Kasabay nito ang presyon ng oras ay inilalapat sa pamamagitan ng mga linya ng control (6) at (7), na nilagyan ng mga orifice (4) at (5), sa tagsibol na na -load na bahagi ng pangunahing spool (3) at sa bola (8) sa balbula ng kontrol ng pilot (2). Kung ang presyon sa port ay lumampas sa set ng balbula sa tagsibol (9), bubukas ang bola (8) laban sa tagsibol (9).

Ang signal para sa ito ay darating sa loob sa pamamagitan ng mga linya ng control (10) at (6) mula sa Port A. Ang presyon ng likido sa tagsibol na na -load na bahagi ng pangunahing spool (3) ngayon ay dumadaloy sa pamamagitan ng control line (7), orifice bore (11) at bola (8) sa silid ng tagsibol (12). Sa uri ng DB ... 50B/... ito ay dumadaloy sa loob sa pamamagitan ng control line (13) sa tangke, o sa uri ng DB..50/.. Y..externally sa pamamagitan ng control line (14). Dahil sa mga orifice (4) at (5) ang isang pagbagsak ng presyon ay nangyayari sa pangunahing spool (3), bukas ang koneksyon mula sa port A hanggang Port B. Ngayon ang fluid ng presyon ay dumadaloy mula sa port A hanggang port B habang pinapanatili ang set ng operating pressure.

Ang balbula ng relief relief ay maaaring mai -load o lumipat sa ibang presyon (pangalawang yugto ng presyon) sa pamamagitan ng port "x" (15).

Istraktura ng DB ... 50B

Simbolo ng DB ... 50B

PAUNAWA

1. Ang likido ay dapat na na -filter. Ang minimum na filter fineness ay 20 ㎛.

2. Ang tangke ay dapat na magbubuklod at ang isang air filter ay dapat na mai -install sa pasukan ng hangin.

3. Mga produktibo nang walang subplate kapag umaalis sa pabrika, kung kailangan ang mga ito, mangyaring mag -order ng espesyal.

4.Valve pag -aayos ng mga tornilyo ay dapat na mataas na antas ng intensity (Class 10.9). Mangyaring piliin at gamitin, ang mga ito ayon sa parameter na nakalista sa sample na libro.

5. Ang pagkamagaspang ng ibabaw na naka -link sa balbula ay kinakailangang pagkamagaspang sa ibabaw ay 0.8.

6. Ang pagtatapos ng ibabaw ng piraso ng pag -aasawa ay kinakailangan sa 0.01/100mm.
