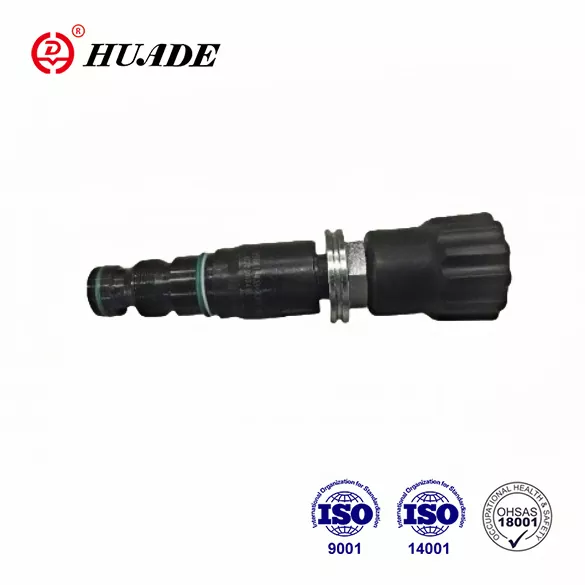

Pressure Relief Valves DB.K

Sa pamamagitan ng pagpapakilala ng advanced na teknolohiya ng Rexroth, ang Huade Hydraulic ay gumawa ng makabuluhang pag -unlad sa disenyo, paggawa ng mga sangkap na haydroliko at pinagsamang kagamitan. Ang Huade® Pressure Relief Valves DB.K ay mas matibay kumpara sa iba pang mga katulad na produkto. Maaari nilang palitan ang mga produktong inaalok ng Rexroth sa parehong serye. Upang magbigay ng abot -kayang mga produkto, ang pabrika ay nagbabayad ng higit na pansin sa pagiging praktiko habang ipinakilala ang higit sa 750 advanced na kagamitan sa produksyon mula sa buong mundo upang matiyak ang kalidad. Ang pabrika ay pumasa sa ISO9001, ISO14001 at OH SAS18001. Ang Huade® Hydraulic Pressure Valves ay nanalo ng malawak na pagkilala sa merkado. Dahil sa maaasahang kalidad at matatag na pagganap, malawakang ginagamit ang mga ito sa iba't ibang pang -industriya na kapaligiran tulad ng makinarya ng konstruksyon at sistemang haydroliko ng dagat.

Ang parameter ng produkto ng mga balbula ng kaluwagan ng presyon db.k

Tampok ng Produkto at Application ng Pressure Relief Valves DB.K

Mga Tampok:

▶ Valve ng kartutso

▶ 4 na saklaw ng presyon

▶ 4 na mga elemento ng pagsasaayos

. Rotary knob

. Manggas na may heksagon at proteksiyon na takip

. Lockable rotary knob na may scale

. Rotary knob na may scale

Application:

Pressure Relief Valves Type DB..K .. Ang mga pilot na pinatatakbo na mga balbula ng relief relief para sa pag -install sa kartutso. Ginagamit ang mga ito upang limitahan ang presyon sa isang hydraulic system.

Pag -andar, Seksyon at Mga Simbolo ng Pressure Relief Valves DB.K.

Ang pagtatakda ng presyon ng system ay sa pamamagitan ng elemento ng pagsasaayos (4). Sa pahinga, ang mga balbula ay sarado. Pressure sa port A kilos sa spool (1). Kasabay nito, ang presyon ay dumaan sa orifice (2) hanggang sa tagsibol na na -load na bahagi ng spool (1) at sa pamamagitan ng orifice (3) sa pilot poppet (6). Kung ang presyon

Sa port ay lumitaw sa itaas ng halaga na itinakda sa tagsibol (5), bubukas ang pilot poppet (6). Ang likido ay maaari na ngayong dumaloy mula sa tagsibol na naka -load na bahagi ng spool (1), orifice (3), at channel (8) sa port Y. Ang nagreresultang pagbagsak ng presyon ay gumagalaw sa spool (1) na nagdudulot nito upang buksan ang koneksyon mula sa A hanggang B, habang ang presyon na itinakda sa tagsibol (5) ay pinananatili.

Ang pagbabalik ng langis ng pilot mula sa dalawang silid ng tagsibol ay kinuha sa labas sa pamamagitan ng Port Y.

Istraktura ng DB 10 K2-40B

Simbolo

PAUNAWA

1. Ang likido ay dapat na na -filter. Ang minimum na filter fineness ay 20 ㎛.

2. Ang tangke ay dapat na magbubuklod at ang isang air filter ay dapat na mai -install sa pasukan ng hangin.

3. Mga produktibo nang walang subplate kapag umaalis sa pabrika, kung kailangan ang mga ito, mangyaring mag -order ng espesyal.

4.Valve pag -aayos ng mga tornilyo ay dapat na mataas na antas ng intensity (Class 10.9). Mangyaring piliin at gamitin, ang mga ito ayon sa parameter na nakalista sa sample na libro.

5. Ang pagkamagaspang ng ibabaw na naka -link sa balbula ay kinakailangang pagkamagaspang sa ibabaw ay 0.8.

6. Ang pagtatapos ng ibabaw ng piraso ng pag -aasawa ay kinakailangan sa 0.01/100mm.
