Pressure Relief Valve DBD

Ang Beijing Huade Hydraulic Industrial Group ay isang kilalang kumpanya na pag-aari ng estado na dalubhasa sa disenyo, pagmamanupaktura, at serbisyo ng mga produktong haydroliko at kagamitan. Maaaring palitan ng balbula ng kaluwagan ng DBWT ang mga produktong inaalok ng Rexroth®. Ang pabrika ay pumasa sa ISO9001, ISO14001 at OH SAS18001. Ang Huade Hydraulic ay may isang mahusay na sistema ng inspeksyon upang matiyak ang mataas na kalidad ng mga hydraulic valves. Ang pabrika ay nagpapatakbo ng higit sa 750 piraso advanced na kagamitan sa produksyon na na -import mula sa buong mundo. Ang bawat balbula ng presyon ay mai-pack sa mga hindi tinatagusan ng tubig na mga plastik na bag at karaniwang mga karton, na may nakalakip na mga marka ng anti-counterfeiting. Ang mga produktong Huade® hydraulic ay malawakang ginagamit sa industriya ng militar upang maisulong ang modernisasyon ng kagamitan sa pagtatanggol.

Parameter ng produkto ng Pressure Relief Valve DBD

Tampok ng produkto at aplikasyon ng pressure relief valve dbd

Mga Tampok:

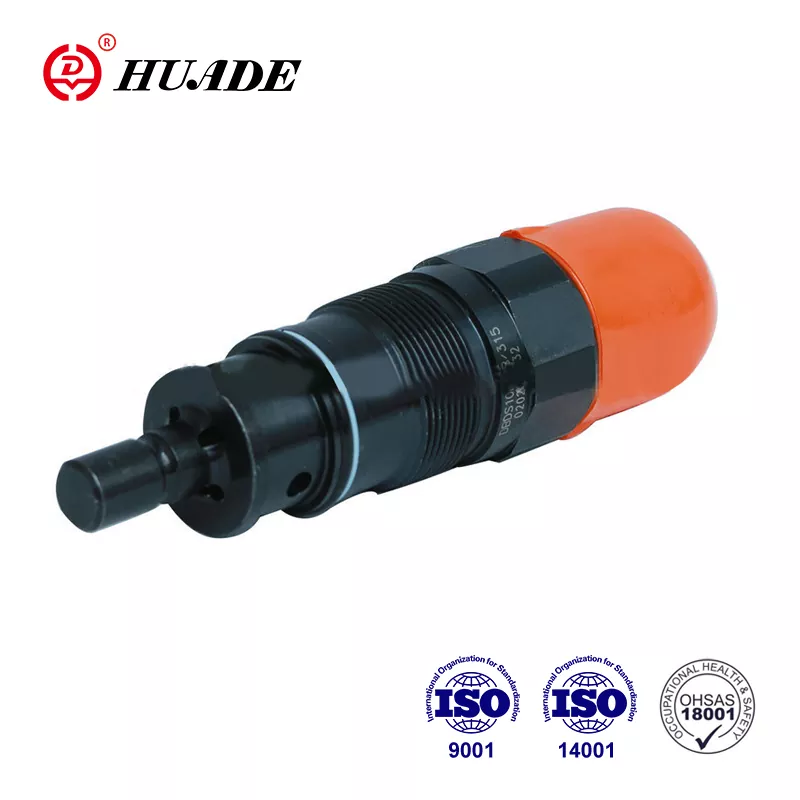

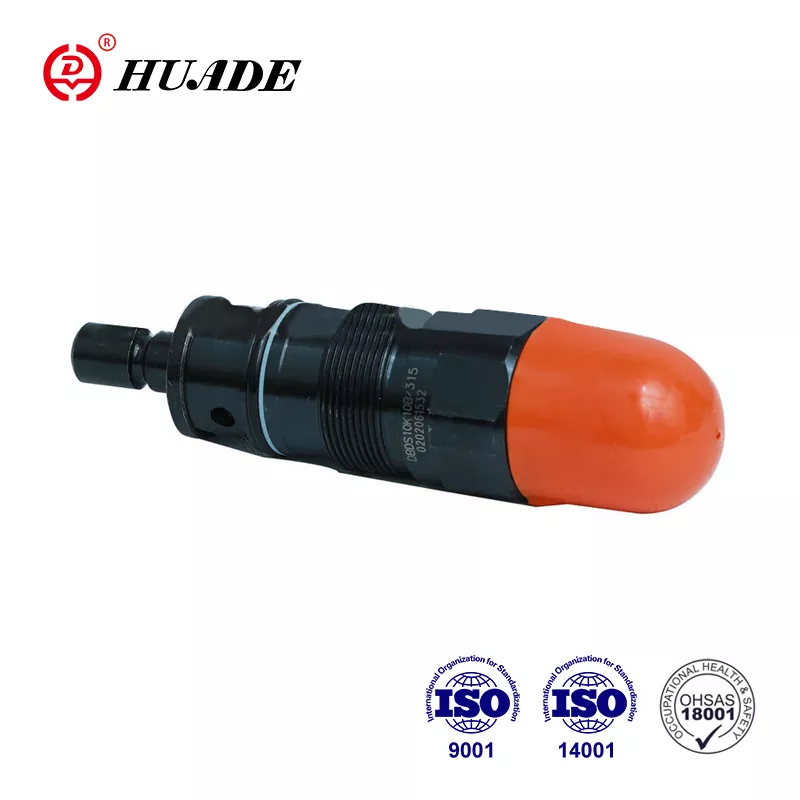

▶ Bilang balbula ng kartutso

▶ Para sa mga sinulid na koneksyon

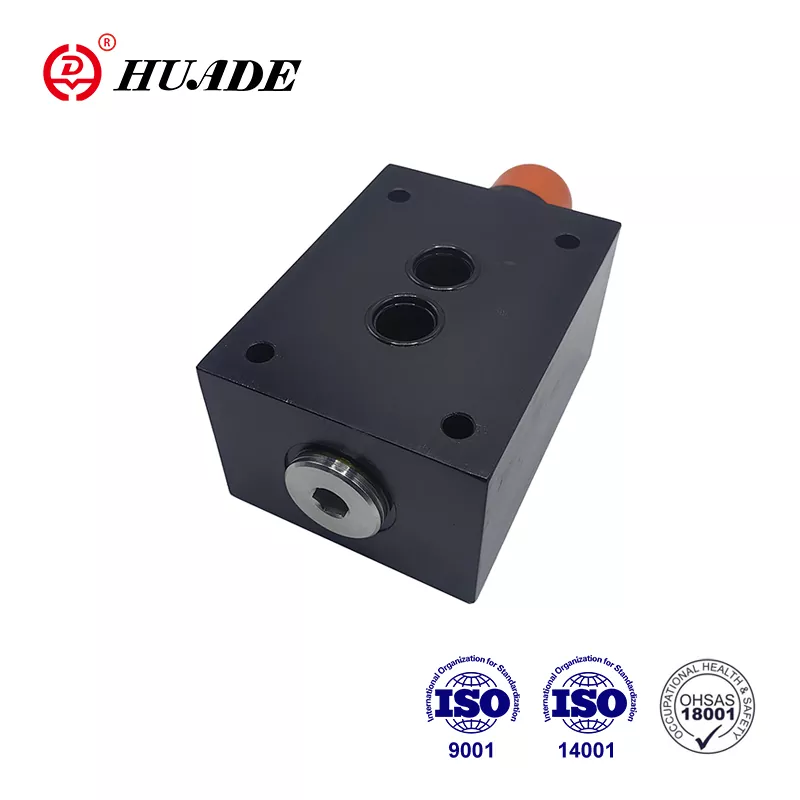

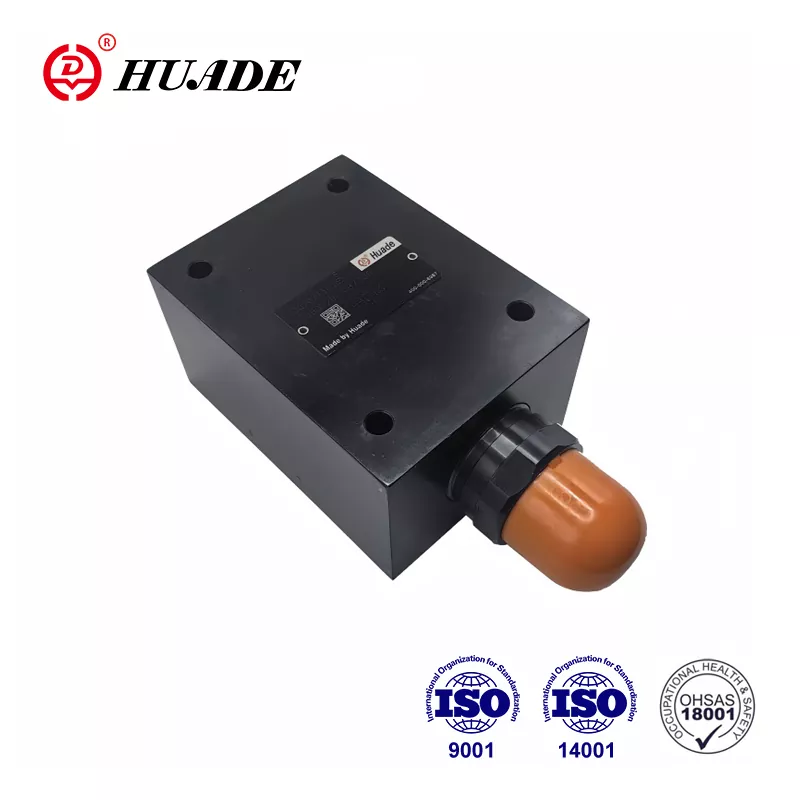

▶ Para sa pag -mount ng subplate

▶ 3 Mga Elemento ng Pagsasaayos ng Pressure, Opsyonal:

· Rotary knob

· .Hex. ulo ng tornilyo na may proteksiyon na takip

· Lockable rotary knob na may scale

Application:

Mga Pag -andar, Seksyon at Mga Simbolo ng Pressure Relief Valve DBD

Ang mga balbula ng pressure ng DBD ay direktang pinatatakbo ang mga poppet valves.

Ginagamit ang mga ito upang limitahan ang presyon sa isang hydraulic system.

Ang mga balbula ay pangunahing binubuo ng manggas (1), tagsibol (2), poppet na may damping spool (4) (mga yugto ng presyon 2.5 TO40 MPa) o bola (4) (yugto ng presyon ng 63 MPa) at elemento ng pagsasaayos (3). Ang setting ng presyon ng system ay walang hanggan variable sa pamamagitan ng elemento ng pagsasaayos (3). Ang tagsibol (2) ay nagtutulak sa poppet (4) papunta sa upuan. Ang P channel ay konektado sa system. Ang presyon na naroroon sa system ay inilalapat sa poppet area (o bola).

Kung ang presyon sa channel P ay tumataas sa itaas ng balbula na itinakda sa tagsibol (2), ang poppet (4) ay bubukas laban sa tagsibol (2). Ngayon ang presyon ng fluid flow form channel P sa channel T. Ang stroke ng poppet (4) ay limitado sa pamamagitan ng isang pin.in order upang mapanatili ang isang mahusay na mga setting ng presyon sa buong saklaw ng presyon Ang saklaw ng presyon ay nahati sa 7 yugto ng presyon.One Pressure Stage ay tumutugma sa isang tiyak na tagsibol para sa isang maximum na presyon ng operating na maaaring itakda kasama nito.

Istraktura at simbolo ng pressure relief valve dbd

Mga Simbolo ng DBD

PAUNAWA

1. Ang likido ay dapat na na -filter. Ang minimum na filter fineness ay 20 ㎛.

2. Ang tangke ay dapat na magbubuklod at ang isang air filter ay dapat na mai -install sa pasukan ng hangin.

3. Mga produktibo nang walang subplate kapag umaalis sa pabrika, kung kailangan ang mga ito, mangyaring mag -order ng espesyal.

4.Valve pag -aayos ng mga tornilyo ay dapat na mataas na antas ng intensity (Class 10.9). Mangyaring piliin at gamitin, ang mga ito ayon sa parameter na nakalista sa sample na libro.

5. Ang pagkamagaspang ng ibabaw na naka -link sa balbula ay kinakailangang pagkamagaspang sa ibabaw ay 0.8.

6. Ang pagtatapos ng ibabaw ng piraso ng pag -aasawa ay kinakailangan sa 0.01/100mm.
