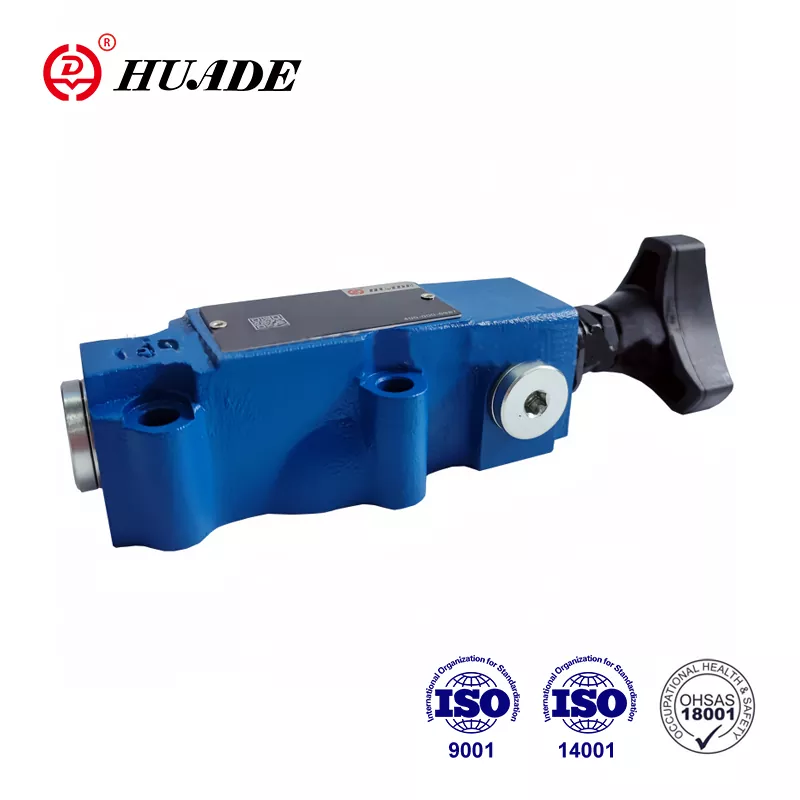

mga karanasan sa pakikipagtulungan sa Rexroth mula 1979. Ang Huade® remote control relief valve DBT ay may abot-kayang presyo. Ito ay mas advanced sa teknolohiya at mas matibay kaysa sa mga katulad na produkto sa linyang ito. Ang Huade Hydraulic ay naglalagay ng malaking diin sa kalidad. Ang pabrika ay nagpapatakbo ng higit sa 750 piraso ng mga advanced na kagamitan sa produksyon na na-import mula sa buong mundo upang matiyak ang kalidad ng mga hydraulic valve. Ang lahat ng mga pressure valve ay sasailalim sa mahigpit na pagsubok bago umalis sa pabrika. Ang pabrika ay nakapasa sa ISO9001, ISO14001 at OH SAS18001. Ang Huade® ay isang natatanging tatak sa industriya ng haydroliko ng Tsino. Ang serye ng mga pressure control valve ay malawakang ginagamit sa marine hydraulic system at iba pang larangan dahil sa superior performance.
|
Teknikal na data |
||
|
Pressure fluid |
Mineral oil (para sa NBR seal), o phosphate ester (para sa FPM seal) |
|
|
Saklaw ng temperatura（℃） |
-30～+80 |
|
|
Saklaw ng lagkit (mm2/s) |
10~800 |
|
|
max.flow (L/min) |
3 |
|
|
max. operating pressure (MPa) |
31.5 |
|
|
max. Pagtatakda ng presyon (MPa) |
hanggang 10 o 31.5 |
|
|
Presyon sa likod |
DBT (MPa) |
|
|
DBWT (MPa) |
Hanggang hanggang 10 (AC); hanggang 16 (DC) |
|
Mga Tampok:
▶ malayuang remote control
▶ subplate mounting
▶ tatlong elemento ng pagsasaayos:
▶ Rotary knob
▶ Hex. tornilyo sa ulo na may proteksiyon na takip

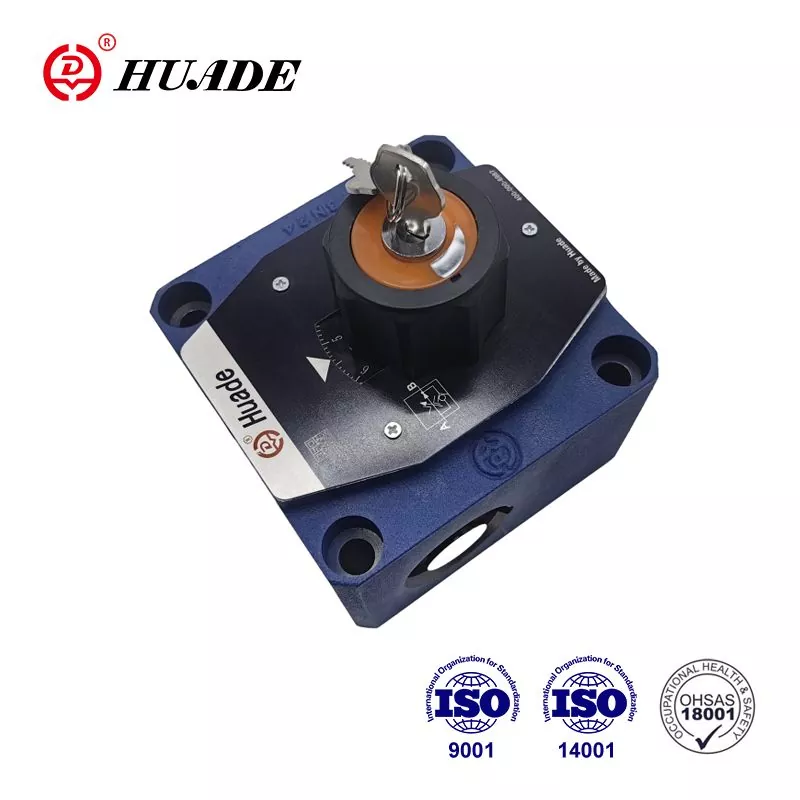

▶ Nakaka-lock na rotary knob na may sukat
Ang mga uri ng DBT at DBWT remote control pressure valve ay pilot operated pressure relief valve.
Ang uri ng DBT ay pangunahing binubuo ng pangunahing balbula (1), pangunahing spool (2), upuan ng balbula (3), at pagsasaayos (6)
Ang presyon ng system ay kumikilos sa spool(2) sa pamamagitan ng orifice. Kung ang presyon ay lumampas sa balbula na itinakda sa tagsibol, ang pressure fluid ay umaagos sa tangke mula sa port T(o drain external).
Istraktura at mga simbolo ng pressure relief valve DBT
1. Ang likido ay dapat na salain. Ang minimum na fineness ng filter ay 20 ㎛.
2. Ang tangke ay dapat na nakatatak at isang air filter ay dapat na naka-install sa air entrance.
3.Mga produkto na walang subplate kapag umaalis sa pabrika.
4. Ang mga tornilyo sa pag-aayos ng balbula ay dapat na mataas ang antas ng intensity (klase 10.9). Mangyaring piliin at gamitin, ang mga ito ayon sa parameter na nakalista sa sample na aklat.
5. Kagaspangan ng ibabaw na naka-link sa balbula ay kinakailangan ibabaw pagkamagaspang ay 0.8.
6. Kinakailangang 0.01/100mm ang surface finish ng mating piece.
