Kapag nagtatrabaho ka sa mga hydraulic system, ang pagpili ng tamang direksyon ng control valve ay maaaring gumawa o masira ang iyong operasyon. Ang Bosch Rexroth 4we 10 E Directional Control Valve ay nakakuha ng reputasyon nito bilang isang maaasahang workhorse sa mga pang -industriya na aplikasyon, at may magagandang dahilan kung bakit patuloy na bumalik ang mga inhinyero.
Ano ang gumagawa ng espesyal na 4we 10 E na direksyon ng control valve

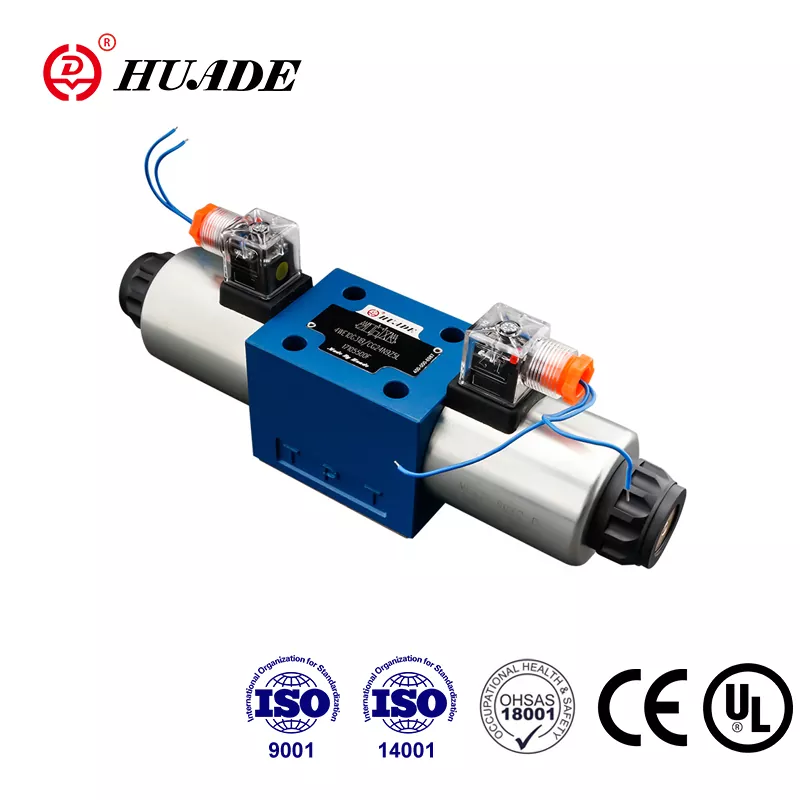

Ang Rexroth 4we 10 E ay isang direktang kumikilos na solenoid valve na kumokontrol kung paano gumagalaw ang haydroliko na likido sa iyong system. Isipin ito bilang isang magsusupil sa trapiko para sa iyong haydroliko na langis. Sinasabi nito ang likido kung saan pupunta, kailan titigil, at kung aling landas ang dapat gawin. Ang partikular na balbula na ito ay gumagamit ng mga electromagnetic coils upang ilipat ang isang panloob na spool, na pagkatapos ay i -redirect ang daloy upang gawin ang iyong mga haydroliko na mga cylinders o motor na gumagalaw nang eksakto kung paano mo kailangan ang mga ito.
Ano ang nagtatakda ng balbula na ito ng control control ay ang disenyo ng closed-center nito, na minarkahan ng "E" sa pangalan nito. Kapag ang balbula ay nakaupo sa neutral na posisyon nito, ang lahat ng mga port ay manatiling naka -block. Ang iyong hydraulic actuator ay humahawak sa posisyon nito nang hindi lumulubog, na mahalaga kapag nag -aangat ka ng mabibigat na naglo -load o kailangan mong mapanatili ang isang bagay na perpekto pa rin.
Pagbagsak ng numero ng modelo
Sinasabi sa iyo ng pangalang 4we 10 e ang lahat tungkol sa kung ano ang ginagawa ng balbula na ito. Ang "4" ay nangangahulugang mayroon itong apat na port para sa pagkonekta sa iyong mga linya ng haydroliko. Ang "kami" ay nagpapahiwatig na ito ay isang direktang kumikilos na direksyon ng control valve na may operasyon ng solenoid. Ang "10" ay tumutukoy sa laki nito, na sumusunod sa pamantayan ng NG10, na kilala rin bilang Cetop 5 o ISO 4401-05-04-0-05. Ang standardisasyon na ito ay nangangahulugang ang Rexroth 4we 10 E ay pisikal na magkasya sa anumang mounting na ibabaw na idinisenyo para sa mga balbula ng NG10, na nagbibigay sa iyo ng kakayahang umangkop kapag pinapalitan ang mga lumang kagamitan o pagbuo ng mga bagong sistema.
Ang pagtatalaga ng "E" ay naglalarawan ng pagsasaayos ng spool. Sa mundo ng balbula, ang iba't ibang mga titik ay kumakatawan sa iba't ibang mga pattern ng daloy. Pinapanatili ng E-type ang lahat ng mga port na sarado sa posisyon ng sentro, na ginagawang perpekto kung kailangan mong humawak ng isang pag-load nang walang anumang paggalaw.
Mga teknikal na kakayahan na mahalaga
Ang 4we 10 E na direksyon na control valve ay humahawak ng malubhang presyon. Maaari itong gumana ng hanggang sa 350 bar sa mga pangunahing port, na isinasalin sa halos 5,075 pounds bawat square inch. Iyon ay sapat para sa karamihan ng mga mabibigat na pang -industriya na aplikasyon, mula sa mga machine ng paghubog ng iniksyon hanggang sa kagamitan sa konstruksyon.
Ang kapasidad ng daloy ay nag -iiba depende sa kung pipiliin mo ang DC o AC Power. Ang bersyon ng DC ng Rexroth Directional Control Valve na ito ay gumagalaw hanggang sa 160 litro bawat minuto, habang ang bersyon ng AC ay lumalabas sa 120 litro bawat minuto. Ang pagkakaiba na ito ay umiiral dahil ang AC coils ay bumubuo ng mas maraming init kapag ang balbula ay nananatiling energized, kaya nililimitahan ng Bosch Rexroth ang daloy upang maiwasan ang sobrang pag -init ng mga problema.
Mahalaga ang oras ng pagtugon kapag kailangan mo ng mabilis, tumpak na paggalaw. Ang 4we 10 E ay lumipat sa 45 hanggang 70 millisecond at naglalabas sa 35 hanggang 45 millisecond kapag gumagamit ng kapangyarihan ng DC. Iyon ay sapat na mabilis para sa karamihan ng mga awtomatikong linya ng produksyon. Kung kailangan mo ng mas makinis na operasyon, maaari kang magdagdag ng mga opsyonal na pagsingit ng damping na nagpapabagal sa paglilipat ng pagkilos upang mabawasan ang pagkabigla sa iyong system.
Paano gumagana ang closed center
Ang E-type na pagsasaayos ng spool ay nagbibigay sa direksyon na control valve na ito ng kakayahan sa pag-load. Larawan ng tatlong posisyon: sentro, kaliwa, at kanan. Sa posisyon ng sentro, ang mga panloob na lupain sa spool block ang lahat ng apat na port. Nag -uugnay ang Port P sa iyong bomba, ang Port T ay pupunta sa iyong tangke, at ang mga port A at B ay kumonekta sa iyong actuator. Kapag ang lahat ay nananatiling naharang, ang langis na nakulong sa iyong silindro ay hindi makatakas, kaya ang iyong pag -load ay mananatili nang eksakto kung saan mo ito iniwan.
Pasiglahin ang "A" coil, at ang spool shifts kaliwa. Ngayon ay kumokonekta ang port p sa port ng isang habang port b drains sa Port T. Ang iyong actuator ay umaabot. Lumipat sa "B" coil, at ang spool ay gumagalaw nang tama, baligtad ang pattern ng daloy. Port p feed port b habang ang port ay bumalik sa tangke, pag -urong ng iyong actuator.
Ang pag-aayos ng closed-center na ito ay gumagana nang perpekto para sa mga aplikasyon tulad ng mga talahanayan ng pag-angat, clamp, at pindutin ang mga makina kung saan ang posisyon na may hawak na mga bagay ay higit pa sa kahusayan ng enerhiya. Ang trade-off ay ang iyong bomba ay nagpapanatili ng presyon ng gusali kahit na walang gumagalaw, na bumubuo ng init at nag-aaksaya ng enerhiya. Karaniwan mong ipares ang Rexroth 4We 10 E na may isang balbula ng kaluwagan upang maprotektahan ang iyong system.
Mga Application ng Real-World
Ang mga halaman ng paggawa ay gumagamit ng 4we 10 E na direksyon ng control valve sa hindi mabilang na mga paraan. Ang mga machine ng paghubog ng iniksyon ay umaasa dito upang makontrol ang pag -clamp ng amag na may katumpakan. Ginagamit ito ng die-casting na kagamitan upang tumpak na iposisyon ang mga bahagi ng metal. Nakikinabang ang makinarya ng konstruksyon mula sa kakayahang hawakan ang mga posisyon ng bucket at boom sa mga slope nang hindi lumulubog.
Nagpapakita din ang balbula sa mga aplikasyon ng dagat, kagamitan sa paggawa ng metal, at mga sistema ng paggawa ng katumpakan. Anumang oras na kailangan mo ng isang hydraulic actuator upang manatiling ilagay sa ilalim ng pag-load, ang closed-center na disenyo ng Rexroth Directional Control Valve na ito ay naghahatid ng kontrol na kailangan mo.
Pag -install at pag -mount

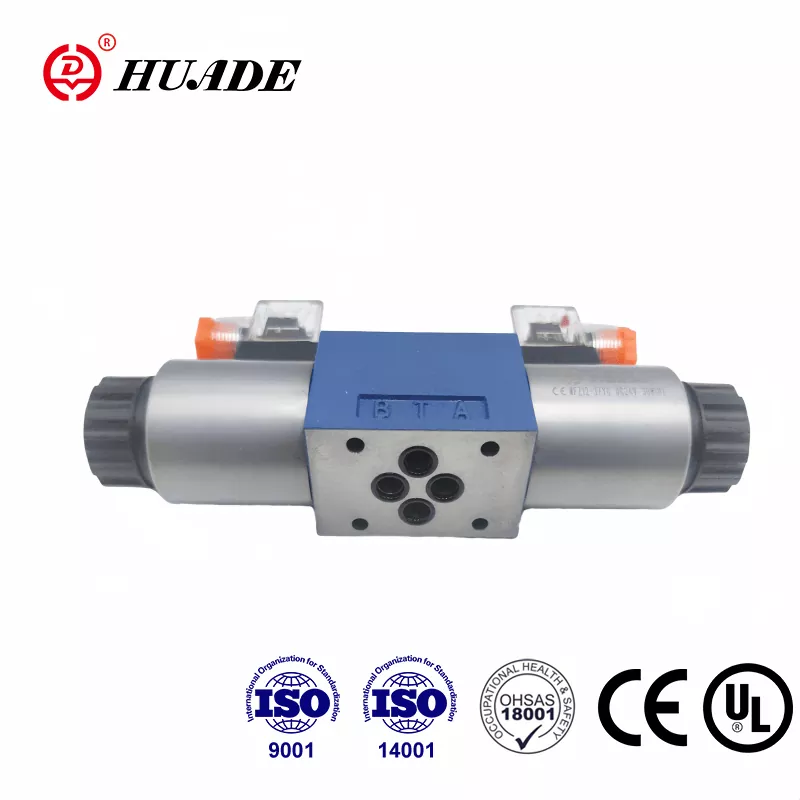

Ang 4we 10 E ay naka -mount nang direkta sa isang subplate na tumutugma sa pamantayan ng NG10. Ang modular na diskarte na ito ay nagpapadali sa pag -install at kapalit. Maaari kang mag -stack ng mga karagdagang balbula sa itaas gamit ang mga sari -sari na mga bloke, pagbuo ng mga compact valve assembly na makatipid ng puwang at mabawasan ang bilang ng mga hose at fittings na kailangan mo.
Ang disenyo ng wet-armature solenoid ay nag-aalok ng mga praktikal na pakinabang. Ang coil ay nakaupo sa langis, na tumutulong na mawala ang init at binabawasan ang ingay. Maaari mong paikutin ang coil Assembly 360 degree upang iposisyon ang elektrikal na konektor kung saan ito pinaka -maginhawa. Kung nabigo ang isang coil, maaari mo itong palitan nang walang pag -draining ng iyong hydraulic system, pag -minimize ng downtime.
Ang mga koneksyon sa koryente ay sumusunod sa pamantayan ng DIN EN 175301-803, na may mga rating ng proteksyon ng IP65 o IP67 depende sa iyong pagsasaayos. Kasama sa mga pagpipilian sa boltahe ang 12, 24, 110, at 230 volts para sa parehong DC at AC na kapangyarihan, na may pagpapaubaya ng plus o minus 10 porsyento.
Paghahambing sa iba pang mga pagpipilian
Kapag namimili ka para sa isang direksyon na control valve sa laki ng NG10, makatagpo ka ng mga kahalili mula sa Parker, Eaton, at iba pang mga tagagawa. Nag -aalok ang serye ng Parker D3W ng mga katulad na rating ng presyon at daloy ngunit mas mabagal ang paglipat, na kumukuha ng halos 110 millisecond upang tumugon. Ang Eaton DG4V-5 ay tumutugma sa kapasidad ng daloy ngunit hindi tinukoy ang dalas ng pagbibisikleta nito nang malinaw.
Ang Rexroth 4we 10 E ay nakatayo kasama ang mas mabilis na oras ng pagtugon at mas mataas na kakayahan sa pagbibisikleta. Maaari itong hawakan ng hanggang sa 15,000 mga operasyon ng paglipat bawat oras, na ginagawang angkop para sa mga high-speed na awtomatikong proseso. Ang nababagay na pagpipilian ng damping ay nagbibigay din sa iyo ng higit na kontrol sa kung gaano kabilis ang paglipat ng balbula, na tumutulong sa iyo na maayos ang pag-uugali ng iyong system.
Ang presyo ay nag -iiba -iba batay sa mga pagtutukoy at kung saan ka bumili. Ang mga pangunahing pagsasaayos ng Rexroth Directional Control Valve na ito ay nagsisimula sa paligid ng $ 56, habang ang mga bersyon na may mga espesyal na coatings, pasadyang boltahe, o pinahusay na mga seal ay maaaring lumampas sa $ 1,200. Malalaman mo ang mga ito sa pamamagitan ng mga opisyal na distributor ng Bosch Rexroth, mga bahay na supply ng industriya, at mga online marketplaces. Kapag bumibili, i -verify na ang numero ng modelo ay tumutugma sa iyong mga kinakailangan nang eksakto, na nagbibigay ng espesyal na pansin sa rating ng boltahe at uri ng spool.
Pinapanatili itong tumatakbo
Ang pinakamalaking kaaway ng anumang balbula ng control ng direksyon ay kontaminasyon. Ang mga particle ng dumi sa iyong haydroliko na langis ay nagiging sanhi ng stick ng spool, na humahantong sa hindi wastong operasyon o kumpletong kabiguan. Ang 4we 10 e ay nangangailangan ng langis na na -filter sa 10 microns, na tumutugma sa NAS 1638 Class 9 o ISO 4406 20/18/15 Mga antas ng kalinisan.
Ang regular na pagpapanatili ay nagsisimula sa pagsubaybay sa iyong langis. Suriin para sa pagkawalan ng kulay, na nagpapahiwatig ng sobrang pag -init o oksihenasyon. Subukan ang lagkit ng pana -panahon dahil ang langis na masyadong manipis o masyadong makapal ay nakakaapekto sa pagganap ng balbula. Palitan ang mga filter sa iskedyul, at isaalang -alang ang pag -install ng mga gauge ng presyon upang mahuli ang mga problema nang maaga.
Kapag kumikilos ang balbula ng control ng Rexroth na ito, ang mga sintomas ay karaniwang tumuturo sa mga tiyak na sanhi. Kung ang balbula ay dumikit ngunit gumagana kapag itinulak mo ang manu -manong override, malamang ang kontaminasyon. Ang mga nasusunog na coils sa mga bersyon ng AC ay madalas na nagreresulta mula sa labis na daloy na nagiging sanhi ng stick ng spool habang pinalakas, sobrang pag -init ng coil. Ang mga panlabas na pagtagas ay karaniwang nagmula sa mga pagod na mga seal, habang ang panloob na pagtagas ay nagpapakita bilang mabagal, spongy actuator na paggalaw.
Ang paglilinis ng balbula ay nangangailangan ng pangangalaga. Alisin ito mula sa system, maingat na i-disassemble ito, at linisin ang bore at spool na may WD-40 o isang katulad na solvent. Pumutok ang mga sipi na may naka -compress na hangin at suriin para sa pagsusuot o pinsala. Palitan ang mga seal gamit ang tamang kit para sa iyong bersyon ng balbula, na ang pagpansin na ang mga application na may mataas na temperatura ay nangangailangan ng mga seal ng FKM kaysa sa karaniwang NBR goma.
Paggawa ng tamang pagpipilian
Ang 4We 10 E Directional Control Valve ay nangunguna kapag ang pag -load ay may hawak na mga bagay. Ang disenyo ng closed-center nito ay pumipigil sa pag-drift, ang mabilis na tugon nito ay sumusuporta sa automation, at ang pamantayang pag-mount nito ay nagpapasimple ng pag-install. Hinahayaan ka ng modular na konstruksyon na bumuo ng mga kumplikadong control circuit sa mga compact na puwang, at ang mga wet-armature coils ay nag-aalok ng mahabang buhay ng serbisyo na may kaunting pagpapanatili.
Isaalang-alang ang enerhiya trade-off. Ang naka -block na posisyon sa sentro ay nagpapanatili ng iyong bomba na na -load kahit na walang gumagalaw, na bumubuo ng init at pag -ubos ng kapangyarihan. Kung ang kahusayan ng enerhiya ay higit sa posisyon na may hawak sa iyong aplikasyon, tingnan ang mga J-type spool na nag-aalis ng bomba sa neutral. Para sa mga application na nangangailangan ng libreng float, ang H-type open-center na mga pagsasaayos ay maaaring gumana nang mas mahusay.
Itugma ang iyong de -koryenteng sistema sa balbula nang maingat. Ang mga bersyon ng DC ay humahawak ng mas mataas na daloy at tumugon nang mas mabilis, na ginagawa silang default na pagpipilian para sa karamihan sa mga pang -industriya na aplikasyon. Ang lakas ng AC ay gumagana nang maayos para sa mas mabagal na operasyon ngunit tandaan na ang 120-litro-per-minuto na limitasyon ng daloy upang maiwasan ang pinsala sa coil.
Ang Rexroth 4we 10 E ay nakakuha ng lugar nito sa pang -industriya na haydroliko hanggang sa mga dekada ng napatunayan na pagganap. Ang kumbinasyon ng mataas na kakayahan ng presyon, mabilis na pagtugon, at maaasahang paghawak ng pag -load ay ginagawang isang matatag na pagpipilian para sa hinihingi na mga aplikasyon. Panatilihing malinis ang iyong langis, piliin ang tamang pagsasaayos ng spool para sa iyong mga pangangailangan, at ang direksyon na control valve na ito ay maghahatid ng mga taon ng maaasahang serbisyo. Kung pinapalitan mo ang isang umiiral na balbula o pagdidisenyo ng isang bagong sistema, ang pag -unawa sa kung ano ang tumutulong sa 4we 10 E tik na masulit ka mula sa iyong haydroliko na kagamitan.
