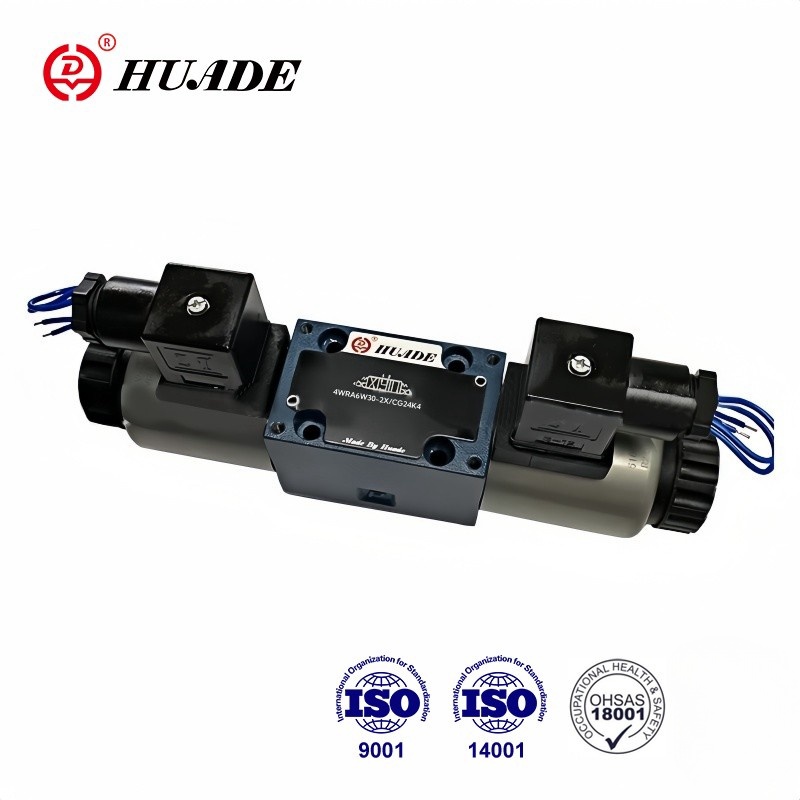

Ang 4WRA 6 W30-2X proportional directional valves ay pinapaandar sa pamamagitan ng proportional solenoids na may gitnang sinulid at naaalis na coil. Ang mga solenoid ay kinokontrol alinman sa pamamagitan ng panlabas na kontrol electronics. Ang pagganap ng 4WRA 10 EA60-2X ay mas advanced sa teknolohiya salamat sa pagpapakilala ng teknolohiyang Rexroth. Ang ganitong uri ng 4WRA-2X valve ay sikat na sa mga Chinese consumer.
| Haydroliko | |||
| Uri ng balbula | HD-WRA | HD-WRAE | |
| Operating pressure (MPa) | Port A,P,B | 31.5 | 31.5 |
| Mga Port T | 21 | 21 | |
| Nominal flow qv nom sa △ P=1MPa | NS6 (L/min) | 7, 15 at 26 | |
| NS10(L/min) | 30 at 60 | ||
| Degree ng kontaminasyon (μm) | ≤20 | ||
| Hysteresis(%) | ≤5 | ||
| Error sa pagbaliktad (%) | ≤1 | ||
| Sensitibo sa pagtugon(%) | ≤0.5 | ||
| Pressure fluid | Mineral na langis o Phosphate ester | ||
| Saklaw ng lagkit | 20~380 | ||
| Saklaw ng temperatura ng kapaligiran (℃) | -20 hanggang +80 | -20 hanggang +50 | |
| Timbang (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Electrical | |||
| Electrical, solenoid | |||
| Uri ng balbula | HD-WRA | HD-WRAE | |
| Uri ng boltahe | DC | ||
| Kinokontrol ang boltahe (V) | ±10 | ||
| Max.current bawat solenoid(A) | 2.5 | ||
| Solenoid coil resistance (Ω) | Malamig na halaga sa 20 ℃ | 2 | |
| Max. mainit na halaga | 3 | ||
| Tungkulin | 100% | ||
| Temperatura ng coil (℃) | hanggang +150 | ||
| Proteksyon ng balbula sa DIN40050 | IP65 | ||
| Electrical, control electronics | |||
| kontrolin ang electronics | HD-VT-VSPA2-1-1X/ | isinama sa balbula | |
| Supply boltahe | Nominal na boltahe VDC | 24 | |
| Ibaba ang halaga ng paglilimita V | 21/22 | 19 | |
| Pinakamataas na naglilimita sa halaga V | 35 | ||
| Pagkonsumo ng kuryente ng amplifier | Ako ang max A | 1.8 | |
| Max. kasalukuyang power impulse A | 3 | ||
Mga Tampok:
▶ Para sa subplate mounting
▶Direct actuated proportional valve para sa pagkontrol sa direksyon at dami ng daloy
▶ Spring centered control spool
▶ Integrated na control electronics, interface A1 o F1 para sa uri 4WRAE
▶ Actuation sa pamamagitan ng proportional solenoids na may central thread at naaalis na coil
▶ Kontrolin ang electronics para sa uri 4WRA
Application:
Ang 4/2- at 4/3-way na proporsyonal na directional valve ay idinisenyo bilang direktang pinapatakbo na mga bahagi para sa subplate mounting. Ang 4WRA 6 W30-2X proportional directional valve ay ginagamit upang kontrolin ang daloy at direksyon ng hydraulic fluid.
Ang 4WRA 6 W30-2X proportional valve ay karaniwang binubuo ng: Housing (1) na may mounting surface Control spool (2) na may compression spring (3 ),Solenoids (4) na may central thread,Opsyonal na integrated valve electronics (5).
HD-4WRA(E)...2X/...
Nang ang solenoids (4) ay na-de-energised, ang control spool (2) ay hinahawakan sa gitnang posisyon ng mga compression spring (3).
Direktang pag-andar ng control spool (2) sa pamamagitan ng pagpapasigla sa isang proporsyonal na solenoid.Hal. pagkontrol ng solenoid "b" (4). Ang control spool (2) ay inilipat sa kaliwa ayon sa proporsyon ng electrical input signal. Ang form ng koneksyon na P hanggang A at B hanggang T sa pamamagitan ng tulad ng orifice na mga cross section na may mga katangian ng progresibong daloy. De-energization ng solenoid (4). Ang control spool(2) ay ibinalik sa gitnang posisyon sa pamamagitan ng compression spring (3).
Istraktura ng Proportional Directional Valve 4WRA -2X
HD-4WRA(E)...A-2X
Sa prinsipyo, ang pag-andar ng bersyon ng balbula na ito ay tumutugma sa balbula na may 3 posisyon ng spool. Gayunpaman, ang mga balbula na may 2 posisyon ng spool ay nilagyan lamang ng solenoid "a". Sa halip na ang 2nd proportional solenoid isang plug (5) ay nilagyan para sa NS 6 o para sa NS 10 isang cover(5).
Tandaan para sa uri 4WRA 6..-2X/...
Ang pag-draining ng linya ng tangke ay dapat iwasan. Gamit ang naaangkop na mga kondisyon sa pag-install, isang balbula ng presyon sa likod ay dapat i-install (approx.0.2MPa ang presyon ng likod).
