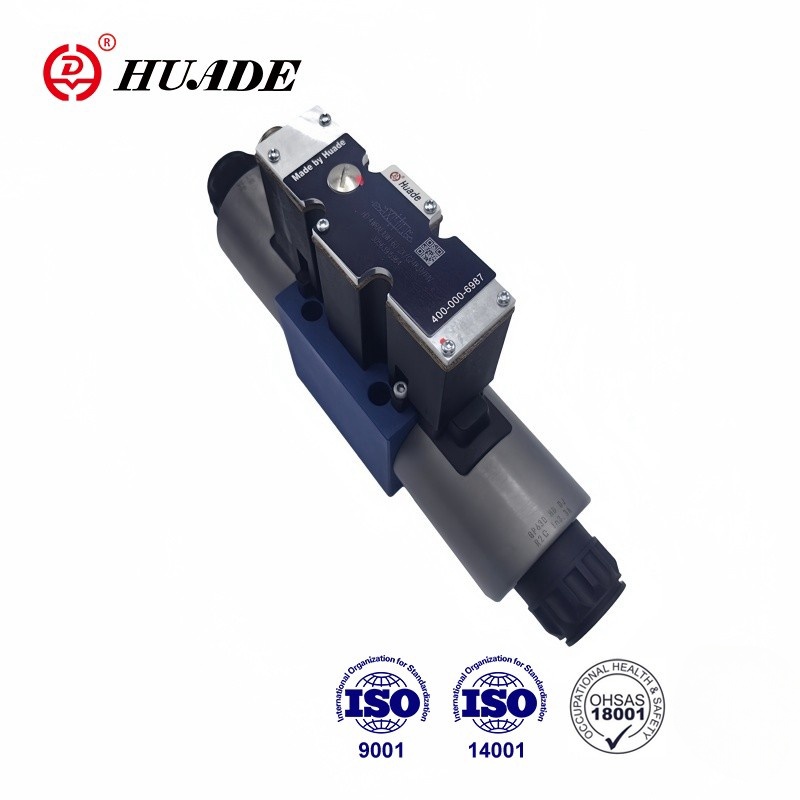

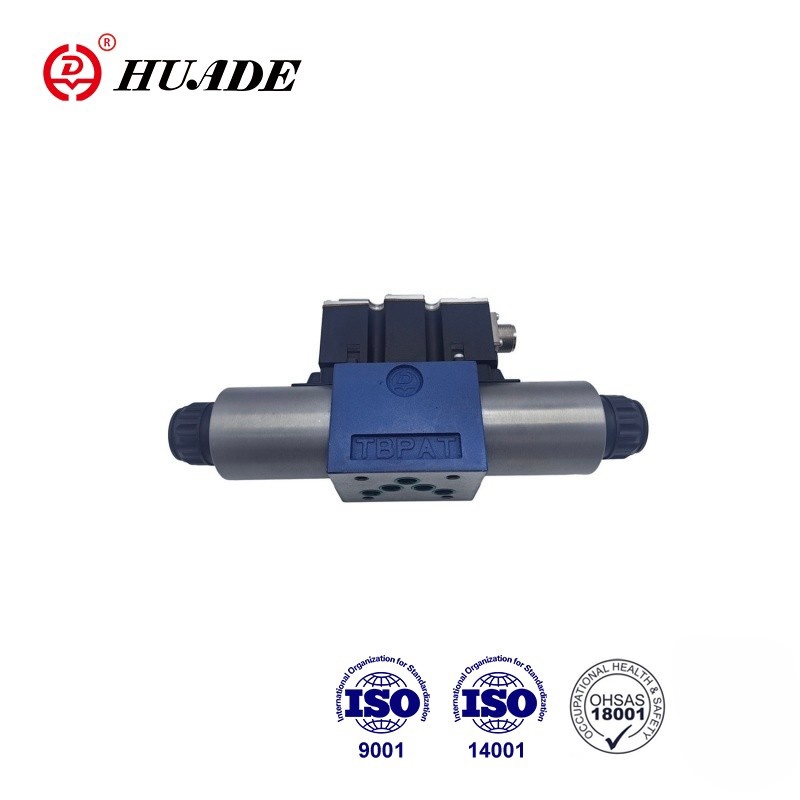

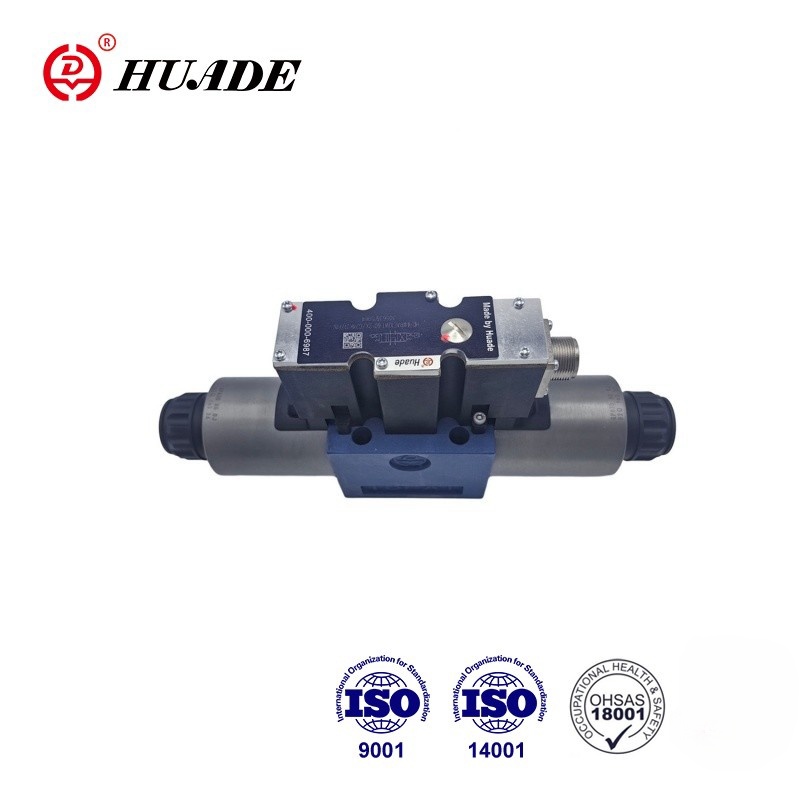

4WRAE 10 W1-60-2X Proportional Directional Valve ay isang direktang pinatatakbo 4/2- at 4/3-way proporsyonal na mga valves ng direksyon. Ang balbula na ito ay naka -mount ang plate. Ang 4WRAE 10 W1-60-2X ay may opsyonal na built-in na amplifier at mga pagpipilian sa pag-input ng A1 o F1. Ang pagganap ay katugma sa mga first-line na malalaking tatak at isang mahusay na abot-kayang alternatibo. Ang serye ng mga proporsyonal na balbula ay malawakang ginagamit sa industriya ng dagat.
| Haydroliko | |||
| Uri ng balbula | HD-WRA | HD-WRAE | |
| Operating Pressure (MPA) | Port a, p, b | 31.5 | 31.5 |
| Mga port t | 21 | 21 | |
| Nominal flow qv nom sa △ p = 1Mpa | Ns6 (l/min) | 7、15 at 26 | |
| NS10 (l/min) | 30 at 60 | ||
| Antas ng kontaminasyon (μ m) | ≤20 | ||
| Hysteresis (%) | ≤5 | ||
| Pagbabalik ng error (%) | ≤1 | ||
| Sensitivity ng tugon (%) | ≤0.5 | ||
| Pressure Fluid | Mineral oil o phosphate ester | ||
| Saklaw ng lapot | 20 ~ 380 | ||
| Nakapaligid na saklaw ng temperatura (℃) | -20 hanggang +80 | -20 hanggang +50 | |
| Timbang (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Elektriko | |||
| Elektriko, Solenoid | |||
| Uri ng balbula | HD-WRA | HD-WRAE | |
| Uri ng Boltahe | DC | ||
| Kinokontrol ng boltahe (v) | ± 10 | ||
| Max.current bawat solenoid (a) | 2.5 | ||
| Solenoid coil Resistance (ω) | Malamig na halaga sa 20 ℃ | 2 | |
| Max. mainit na halaga | 3 | ||
| Tungkulin | 100% | ||
| Temperatura ng coil (℃) | Hanggang sa +150 | ||
| Proteksyon ng balbula sa DIN40050 | IP65 | ||
| Elektriko, kontrolin ang elektronika | |||
| Kontrolin ang mga elektronika | HD-VT-VSPA2-1-1X/ | isinama sa balbula | |
| Supply boltahe | Nominal boltahe vdc | 24 | |
| Mas mababang halaga ng paglilimita v | 21/22 | 19 | |
| Mataas na halaga ng paglilimita v | 35 | ||
| Ang pagkonsumo ng kuryente ng amplifier | I max a | 1.8 | |
| Max. Power Impulse Kasalukuyang a | 3 | ||
Mga Tampok:
▶ Para sa pag -mount ng subplate
▶ Direktang kumilos na proporsyonal na balbula para sa pagkontrol sa direksyon at dami ng isang daloy
▶ Spring Centered Control Spool
▶ Integrated Control Electronics, Interface A1 o F1 para sa Type 4WRAE
▶ Ang pagkilos sa pamamagitan ng proporsyonal na solenoids na may gitnang thread at naaalis na coil
▶ Kontrolin ang electronics para sa uri ng 4WRA
Application:
Ang 4/2- at 4/3-way proporsyonal na mga valves ng direksyon 4WRAE 10 W1-60-2X ay dinisenyo bilang direktang pinatatakbo na mga sangkap para sa pag-mount ng subplate. Ang 4WRA 6 W30-2X proporsyonal na direksyon na balbula ay ginagamit upang makontrol ang daloy at direksyon ng haydroliko na likido.
Ang 4WRAE 10 W1-60-2X proporsyonal na mga balbula ay karaniwang binubuo ng: pabahay (1) na may mounting surface control spool (2) na may mga compression spring (3), solenoids (4) na may gitnang thread, opsyonal na integrated valve electronics (5).
HD-4WRA (e) ... 2x/...
Sa mga solenoids (4) de-energised, ang control spool (2) ay gaganapin sa gitnang posisyon sa pamamagitan ng compression springs (3).
Direktang pagkilos ng control spool (2) sa pamamagitan ng pagpapagana ng isang proporsyonal na solenoid.e.g. Pagkontrol ng solenoid "B" (4). Ang control spool (2) ay inilipat sa kaliwa sa proporsyon sa de-koryenteng signal ng input.Connection Form P sa A at B hanggang T sa pamamagitan ng mga seksyon na tulad ng mga krus na may mga progresibong katangian ng daloy. Ang De-energisation ng solenoid (4) .Ang control spool (2) ay ibabalik sa gitnang posisyon sa pamamagitan ng compression spring (3).
Istraktura ng proporsyonal na direksyon ng balbula 4WRA -2x
HD-4WRA (E) ... A-2X
Sa prinsipyo, ang pag -andar ng bersyon ng balbula na ito ay tumutugma sa balbula na may 3 posisyon ng spool. Gayunpaman, ang mga balbula na may 2 posisyon ng spool ay nilagyan lamang ng solenoid "a". Sa halip na ang ika -2 proporsyonal na solenoid isang plug (5) ay nilagyan para sa NS 6 o para sa NS 10 isang takip (5).
TANDAAN PARA SA TYPE 4WRA 6 ..- 2x/...
Ang pag -draining ng linya ng tangke ay maiiwasan. Sa naaangkop na mga kondisyon ng pag -install, ang isang balbula sa presyon ng likod ay mai -install (back pressure approx.0.2MPa).
