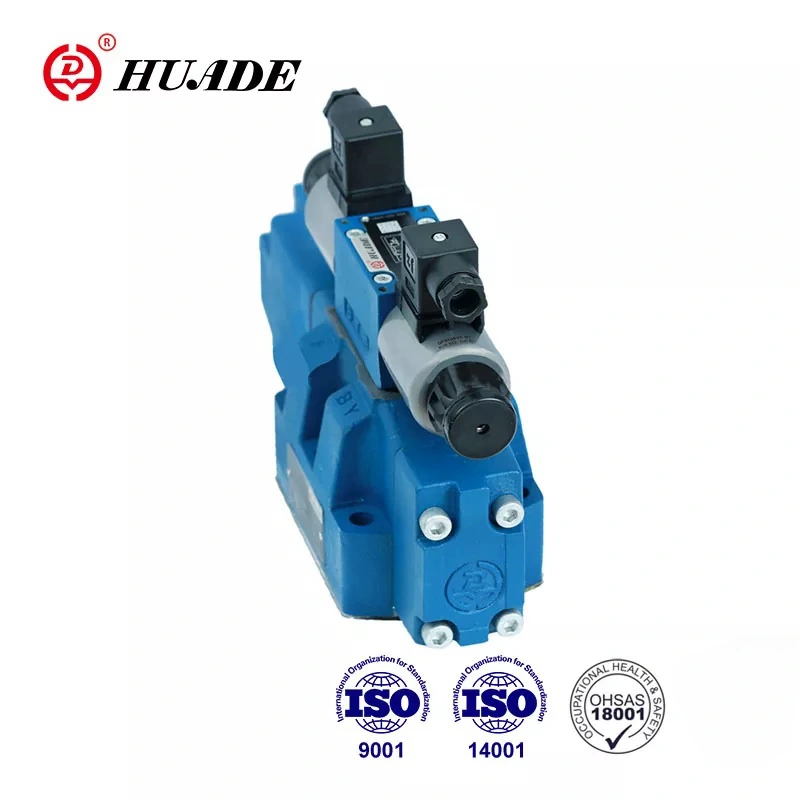

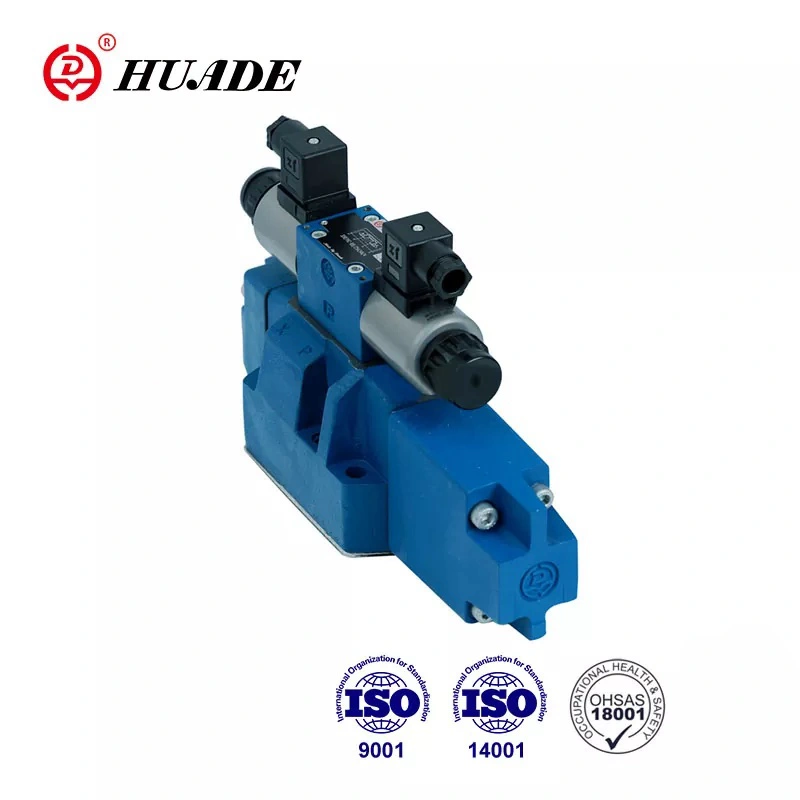

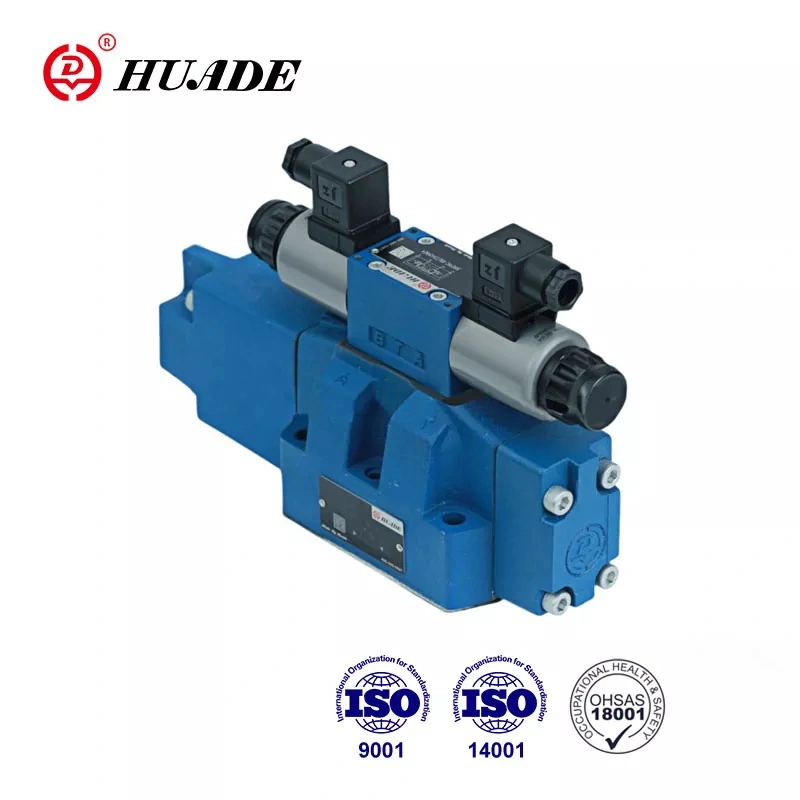

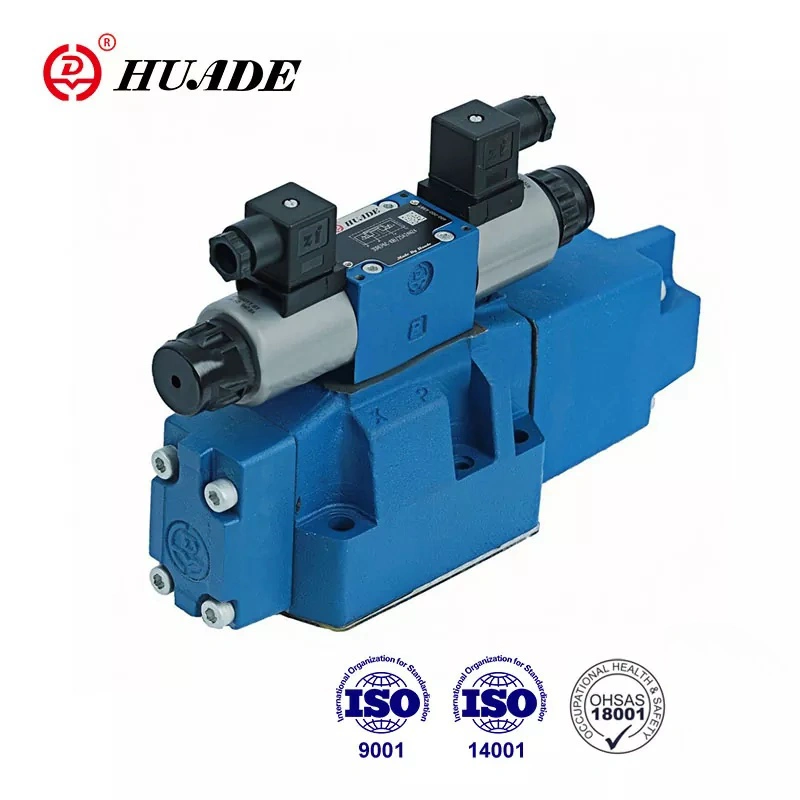

Ang proporsyonal na direksyon ng balbula 4WRZ ay nagpatibay ng koneksyon sa plate, na may parehong laki ng koneksyon tulad ng karaniwang balbula na balbula ng parehong diameter. Madali itong mai -install at i -debug. Ang pangunahing balbula ng Huade® 4WRZ proporsyonal na balbula ay nakasentro sa tagsibol. Ang pangunahing balbula ng balbula ay walang drift, mataas na pag -uulit at mahusay na pagiging maaasahan. Ang balbula ay sertipiko.
|
Data ng haydroliko |
|||||
|
laki |
10 |
16 |
25 |
32 |
|
|
Pilot Valve Pressure (MPA) |
Panlabas na suplay ng langis ng piloto |
3 hanggang 10 |
|||
|
Panloob na suplay ng langis ng pilot |
Hanggang sa 10 (higit sa 10 dapat i-install ang ZDR6DP2-30B/75YM) |
||||
|
Pangunahing Valve Pressure (MPA) |
31.5 |
35 |
|||
|
Return Pressure (MPA) |
Port T (panlabas na pilot oil return) |
31.5 |
25 |
15 |
|
|
Port T (Panloob na Pilot Oil Return) |
3 |
||||
|
Port y |
3 |
||||
|
Dami ng langis ng pilot (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Daloy ng langis ng pilot sa port x o y (l/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Daloy sa pamamagitan ng pangunahing balbula (l/min) |
270 |
460 |
877 |
1600 |
|
|
Hysteresis (l/min) |
6 |
||||
|
Paulit -ulit (%) |
3 |
||||
|
antas ng kontaminasyon (㎛) |
≤20 |
||||
|
Fluid |
Mineral Oil (para sa NBR Seal) .Phosphate Ester (para sa FPM Seal) |
||||
|
Viscosity Range (mm ²/s) |
2.8 hanggang 380 |
||||
|
Saklaw ng temperatura ng likido (℃) |
-20 hanggang +70 |
||||
|
MOUNTING POSITION |
Opsyonal |
||||
|
Timbang (kg) |
balbula na may isang solenoid |
7.4 |
12.7 |
17.5 |
41.8 |
|
balbula na may dalawang solenoids |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Data ng Elektriko |
||
|
Uri ng supply |
DC |
|
|
Nominal kasalukuyang ng solenoid (a) |
0.8 |
|
|
Coil Resistance (Ω) |
malamig (sa20 ℃) 19.5; max.valve, mainit 28.8 |
|
|
Temperatura ng kapaligiran (℃) |
50 |
|
|
Temperatura ng coil (℃) |
150 |
|
|
Duty cycle |
Tuloy -tuloy |
|
|
Pilot kasalukuyang (a) |
0.02 |
|
|
Pagkakabukod |
IP65 |
|
|
Nauugnay |
Na may 1 ramp time |
VT-3000S30 |
|
Na may 5 ramp beses |
VT3006S30 |
|
|
Koneksyon sa Elektriko |
Koneksyon ng Plug |
|
Mga Tampok:
▶ Pilot wrz proporsyonal na balbula
▶ Para sa pag -mount ng subplate
▶ Para sa kontrol ng parehong direksyon at rate ng daloy ng isang haydroliko na likido
▶ Sentro ng tagsibol .no spool drift
▶ Ang mababang presyon ng pagbagsak sa mga lupang kontrol
▶ Valve at electronic control mula sa isang mapagkukunan
▶ proporsyonal na operasyon ng solenoid
▶ Porting pattern sa DIN 24 340 Form A, ISO4401 at Cetop-RP121H
Application:
Ang type 4WRZ proporsyonal na direksyon ng balbula ay malawakang ginagamit sa iba't ibang mga industriya tulad ng mga tool sa makina, metalurhiya, magaan na industriya, pagmimina, engineering, atbp.
Ang mga uri ng balbula 4wrz ... ay 4-way valves na pinatatakbo sa pamamagitan ng proporsyonal na solenoids. Kinokontrol nila ang direksyon at daloy ng rate ng hydraulic fluid.
Karaniwang binubuo sila ng pilot valve (3), ang pangunahing balbula (7) na may pangunahing spool (8), at ang nakasentro na tagsibol (9).
If solenoid ‘B’ is energized, pilot spool (4) is moved to the right.Pilot oil is then either fed internally from port P, or ‘externally’ from port X via the pilot valve (3) into the pressure chamber(10) and moves the main spool (8) a distance proportional to the strength of the electrical current.The throttling grooves in the main spool open progressively with increasing current, thus controlling the flow of hydraulic likido sa mga port ng actuator.
Kapag ang de -koryenteng signal ay nakabukas, ang parehong pilot spool (4), at ang pangunahing spool (8) ay bumalik sa neutral na independiyenteng ng supply ng control pressure. Pinapayagan ng isang emergency hand operator ang paggalaw ng posisyon ng pilot spool nang hindi pinapagana ang mga solenoids
Istraktura ng proporsyonal na direksyon ng balbula 4wrz
Pilot Valve
Ang Pilot Valve ay isang proporsyonal na solenoid na pinatatakbo ng 3-way na pagbabawas ng balbula (Uri ng 3Drep6) .Throttle insert ay naka-install sa port a at b, ang mga karagdagang detalye tingnan ang teksto ng 3Drep6
Istraktura ng Uri ng Pilot Valve 3Drep6
Simbolo ng proporsyonal na direksyon ng balbula 4wrz
