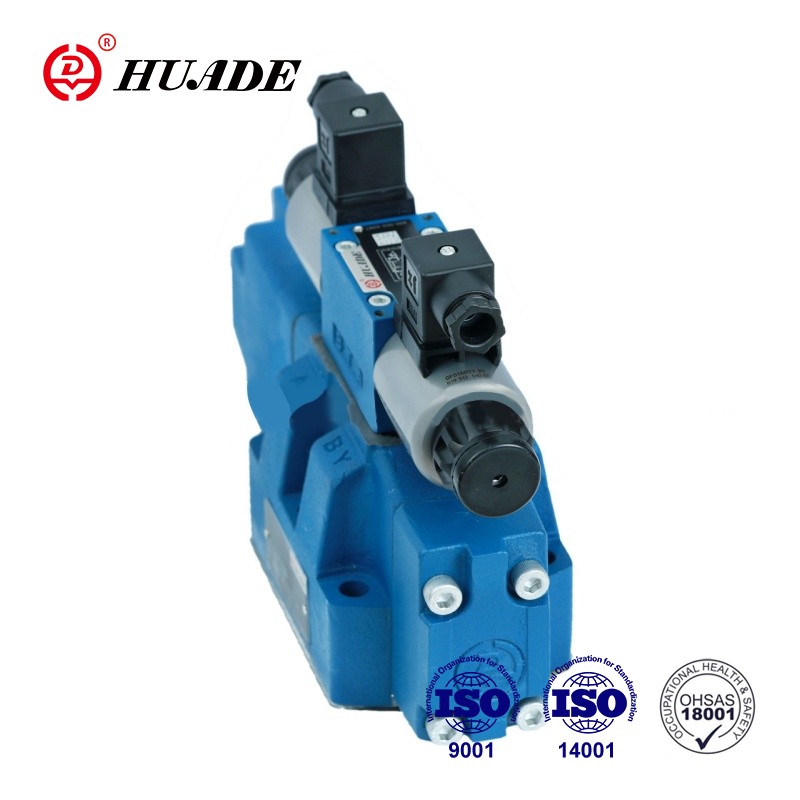

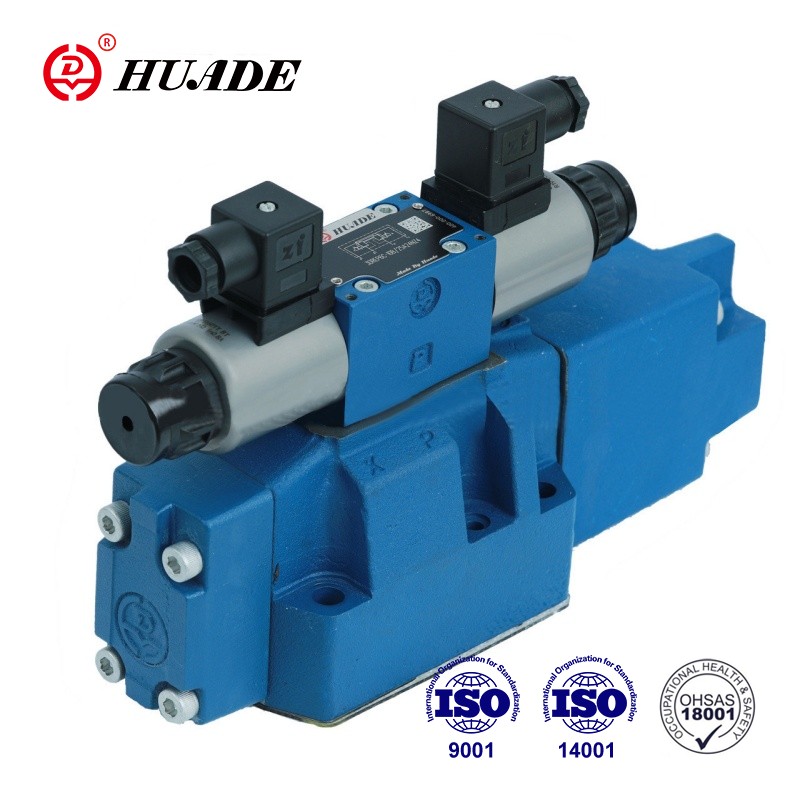

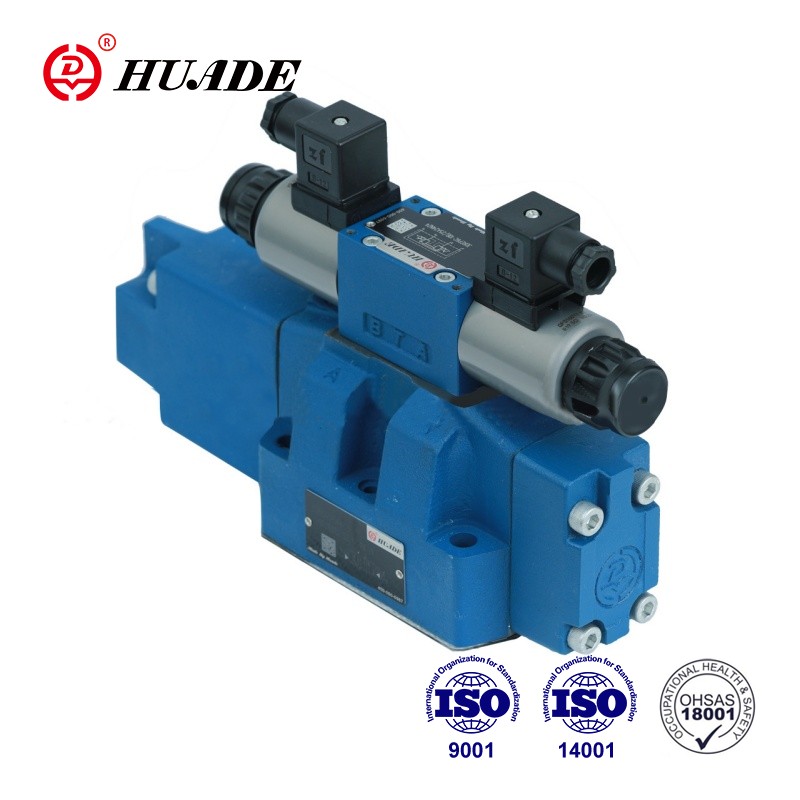

Ang uri ng HD-4WRZ na mga balbula ay mga 4-way na balbula na pinaandar sa pamamagitan ng mga proporsyonal na solenoid. Ginagamit ang mga ito upang kontrolin ang direksyon at bilis ng daloy. Ipinakilala ng Huade Hydraulic ang mataas na teknolohiya mula sa Rexroth. Matapos ang mga taon ng independiyenteng pagsasaliksik at pag-unlad, ang mga proporsyonal na balbula na ginawa ng Huade ay may mahusay na pagganap, na maaaring maihambing sa mga nangungunang tatak.
| Hydraulic | |||||
| Nominal na laki | 10 | 16 | 25 | 32 | |
| Presyon sa pagpapatakbo | panlabas na supply ng langis ng piloto | 3~10 | |||
| -Pilot valve (MPa) | panloob na supply ng langis ng piloto | 10~31.5 | 10~35 | ||
| -Pangunahing balbula (MPa) | 31.5 | 35 | |||
| Return line pressure (MPa) | Port T (pilot oil drain extermal) | 31.5 | 25 | 25 | 15 |
| Port T (pilot oil drain intermal) | 3 | ||||
| Port Y | 3 | ||||
| Dami ng langis ng piloto (cm3) para sa paggalaw ng spool 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Pilot oil flow sa port X at Y (L/min) para sa stepped form ng input signal 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Daloy sa pangunahing balbula (L/min) | 170 | 460 | 870 | 1600 | |
| Hysteresis % | ≤6 | ||||
| Pressure fluid | Mineral oi1 hanggang DIN 51 524 | ||||
| Saklaw ng temperatura ng pressure fluid (℃) | -20~80 | ||||
| Saklaw ng lagkit (mm2/s) | 20~380 | ||||
| Pag-install | opsyonal, mas mabuti na pahalang | ||||
| Timbang para sa bersyon na WRZ... (para sa WRZE"dagdag na 0.2kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Electrical | |||
| Uri ng balbula | SEP | NAKAKAKULO NA | |
| Uri ng boltahe | DC | ||
| Max.current (A) | 1.5 | 2.5 | |
| Solenoid coil resistance (Ω) | Malamig na halaga sa 20 ℃ | 4.8 | 2 |
| Max.warm na halaga | 7.2 | 3 | |
| Proteksyon | IP65 | ||
| Temperatura ng coil (℃) | hanggang 150 | ||
| Tungkulin % | 100 | ||
| Kontrolin ang electronics | HD-VT-VSPA2-50-1X/. | pinagsamang control electronics | |
Mga Tampok:
▶Pilot operated proportional directional valve
▶Para sa subplate mounting
▶Ang kontrol ng direksyon at bilis ng daloy
▶Spring centered control spool
▶Valve at proportional control electronics mula sa iisang pinagmulan
Application:
Ang function ng mga balbula ng HD-4WRZ ay upang kontrolin ang direksyon at rate ng daloy.
Ang balbula ay karaniwang binubuo ng: pilot valve ①, main spool ④, main valve ⑥, at centering spring ③. Kapag ang solenoid B ay nasa de-enegised na kondisyon, ang control spool ② ay lumipat sa kanan. Ang pilot oil supply sa pilot valve ay panloob sa pamamagitan ng port P o panlabas sa pamamagitan ng port X. Ang pilot oil ay dumadaloy sa pamamagitan ng pilot valve ① papunta sa pressure chamber at ginagalaw ang pangunahing spool ④ sa proporsyon sa electrical input signal. Ang koneksyon mula P hanggang A at mula B hanggang T ay sa pamamagitan ng uri ng orifice na mga cross-section na may mga katangian ng progresibong daloy.
Sa solenoid A sa de-energized na kondisyon, ang pangunahing spool ay lumilipat sa kaliwa. Ang koneksyon mula P hanggang B at mula A hanggang T. De-energization ng solenoid, ang control spool at pilot spool ④ ay inilipat pabalik sa kanilang gitna mga posisyon.
Simbolo ng Proportional Directional Valve 4WRZ-7X
Pilot na supply ng langis
