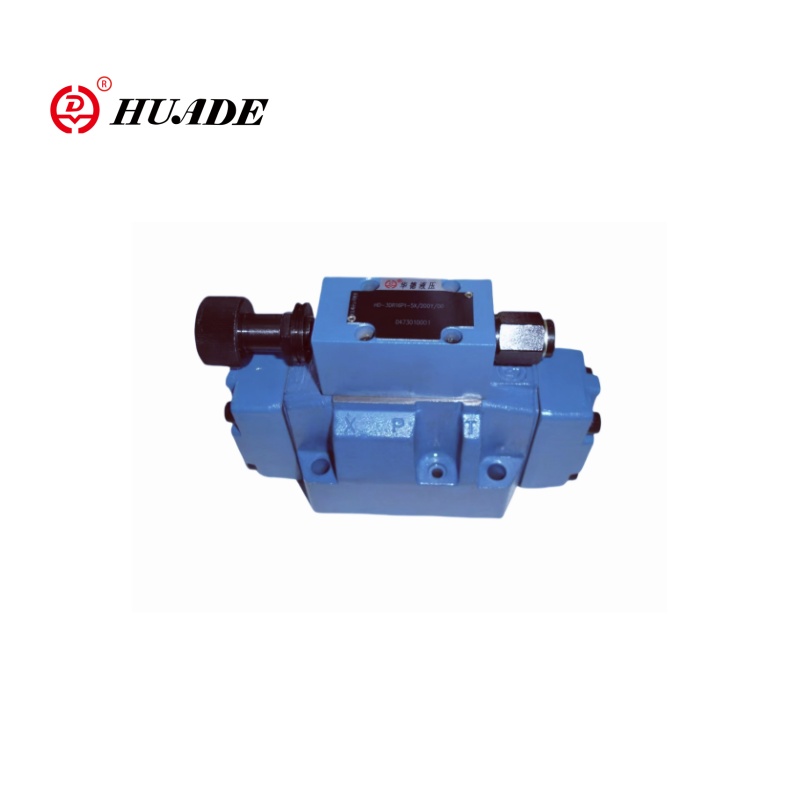

Ang piloto ng Huade ay nagpapatakbo ng three-way proporsyonal na presyon na binabawasan ang Valve 3DR10P-6X ay may function na kontrol sa pilot. Ang proporsyonal na balbula na ito ay maaaring mapagtanto ang three-way na koneksyon, at may proporsyonal na mga katangian ng pagsasaayos. Ang Valve 3DR10P-6X ay pangunahing ginagamit sa hydraulic system upang mabawasan at patatagin ang presyon ng system.
| Pangkalahatan | ||
| Timbang kg | 6 | |
| Posisyon ng pag -install | Opsyonal | |
| Nakapaligid na saklaw ng temperatura ℃ | -30 hanggang +50 | |
| Haydroliko | ||
| Nominal pressure bar | 315 | |
| Maximum na presyon ng operating | -Port P at isang bar | 315 |
| - Port y bar | Hiwalay at zero presyon sa tangke | |
| Setting ng presyon | -Minimum bar | Depende sa daloy |
| -Maximum bar | 50; 100; 200; 315 | |
| Pinakamataas na daloy l/min | 120 | |
| Hydraulic fluid | Mineral Oil (HL, HLP) hanggang DIN 51524）; Mabilis na bio-degradable hydraulic fluid sa VDMA 24568 (tingnan din ang muling 90221); Hetg (Rape Seed Oil) 1); Hepg (polyglycols) 2); Hees (synthetic esters) 2); Iba pang mga haydroliko na likido sa kahilingan | |
| Hydraulic fluid temperatura saklaw ℃ | -30 hanggang +80 (NBR seal) -20 hanggang +80 (fkm seal) | |
| Saklaw ng lapot mm2/s | 10 hanggang 800 | |
Mga Tampok:
▶ Valve para sa pagbawas (P hanggang A) at limitasyon
Alon
▶ 4 na yugto ng presyon
▶ 4 na mga elemento ng pagsasaayos
● Rotary knob
● manggas na may heksagon at proteksiyon na takip
● Lockable rotary knob na may scale
● Rotary knob na may sukat
Application:
Ang three-way proporsyonal na presyon na binabawasan ang balbula 3DR10P-6X ay maaaring malawakang ginagamit sa iba't ibang mga sistema ng haydroliko, tulad ng makinarya ng engineering, metalurhiko na kagamitan, paggawa ng barko at iba pang mga patlang.
Ang uri ng presyon ng balbula 3DR10P-6X ay isang pilot na pinatatakbo ng 3-way na presyon na binabawasan ang balbula na may limitasyon ng presyon sa pangalawang circuit. Ginagamit ito para sa pagbawas ng presyon sa isang hydraulic system.
Ang presyon ng pagbabawas ng balbula ay binubuo pangunahin ng pangunahing balbula (1) na may control spool (2) at balbula ng kontrol ng pilot (3) na may elemento ng pagsasaayos ng presyon (10).
Sa pahinga bukas ang balbula. Ang presyon ng presyon ay maaaring dumaloy na hindi mapigilan mula sa port p hanggang port A. Ang presyon sa port A ay inilalapat sa pamamagitan ng channel (4) sa lugar ng spool na kabaligtaran sa compression spring (9). Kasabay nito ang presyon ay inilalapat sa pamamagitan ng orifice (6) sa tagsibol na na -load ng bahagi ng control spool (2) at sa pamamagitan ng channel (5) sa bola (7) sa balbula ng control ng pilot (3).
Nakasalalay sa setting ng compression spring (11) isang presyon ay bumubuo sa harap ng bola (7) at sa channel (5) na humahawak ng control spool (2) sa isang bukas na posisyon. Ang mga fluid ng presyon ay dumadaloy mula sa port P sa pamamagitan ng control spool (2) sa port a, hanggang sa ang isang presyon ay binuo sa port A, na lumampas sa halaga ng presyon na itinakda sa compression spring (11) at itinaas ang bola (7).
Ang control spool (2) ay gumagalaw sa saradong posisyon. Ang kinakailangang nabawasan na presyon ay nakamit kapag ang isang balanse sa pagitan ng presyon sa port A at ang halaga ng presyon na itinakda sa compression spring (11) ay naabot.
Kung ang presyon sa port ay patuloy na tumataas sa actuator sa pamamagitan ng mga panlabas na puwersa ang control spool (2) ay inilipat pa rin laban sa compression spring (9). Sa gayon ang Port A ay konektado sa port T sa pamamagitan ng mga control land (8) sa control spool (2). Sapat na daloy ng presyon ay dumadaloy sa tangke upang matiyak na ang presyon ay hindi na tumaas pa.
Ang pagbabalik ng langis ng pilot mula sa silid ng tagsibol (12) ay palaging panlabas sa pamamagitan ng control line (13) hanggang port Y. Ito ay dapat palaging dumaloy sa zero pressure sa tangke.
Ang koneksyon ng presyon ng presyon (14) ay ginagawang posible upang masubaybayan ang nabawasan na presyon sa port A.

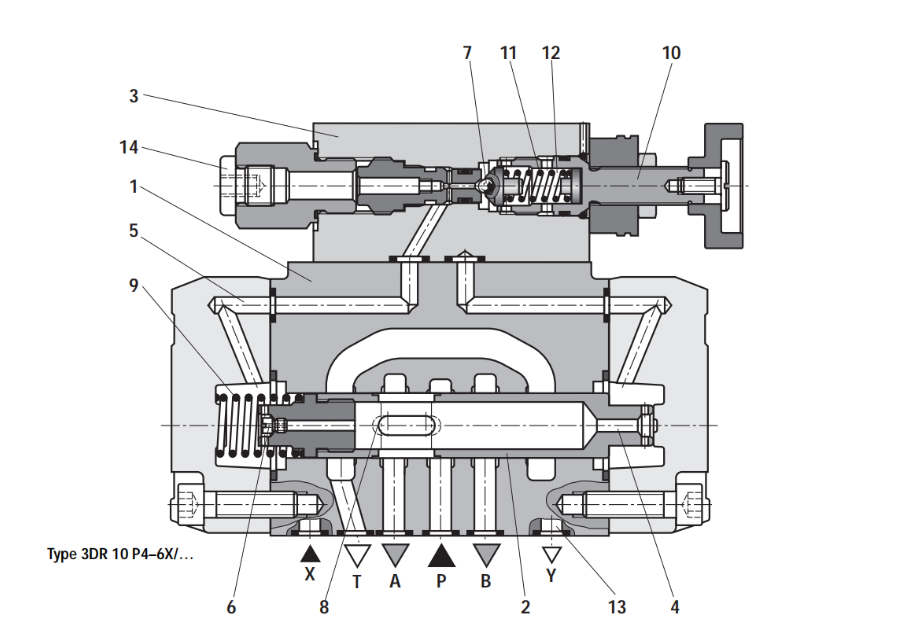

Sturctur ng proporsyonal na balbula 3DR10P-6X
