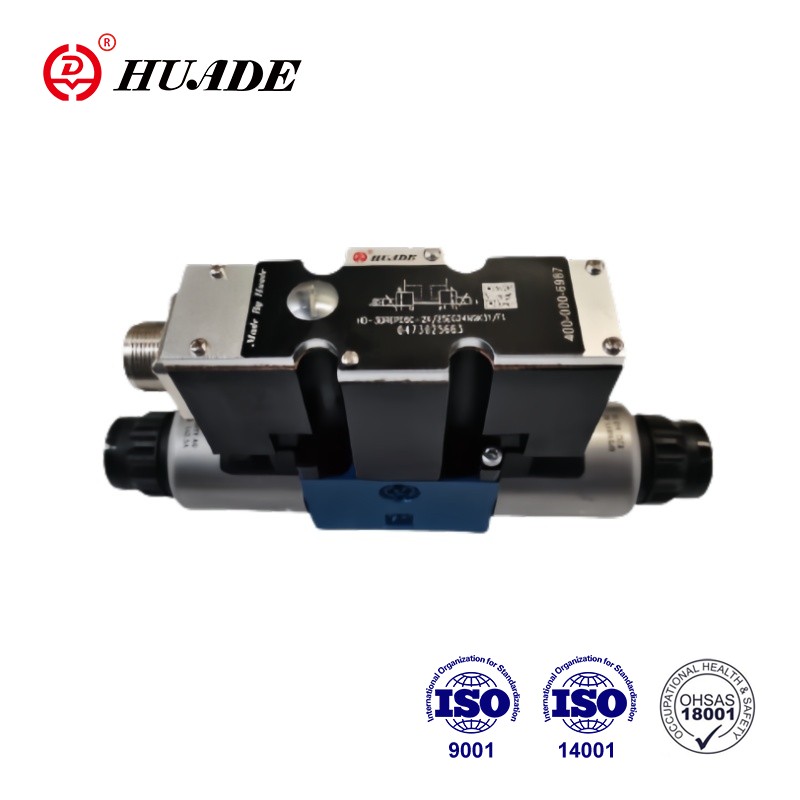

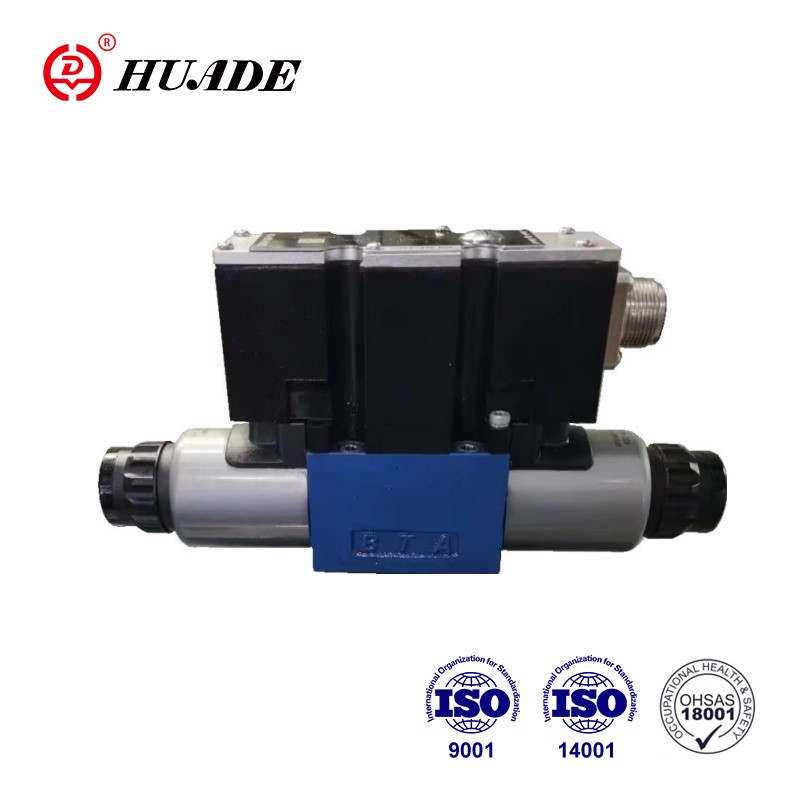

Ang 3-way na presyon na binabawasan ang uri ng balbula 3Drep6-2X ... ay direktang kumilos ng proporsyonal na solenoids. Nag -convert sila ng isang signal ng elektrikal na input sa isang proporsyonal na signal ng output ng presyon. Ang proporsyonal na solenoids ay nakokontrol na basa na pin DC solenoids na may gitnang thread at naaalis na coil. Ang mga solenoids ay kinokontrol nang opsyonal sa pamamagitan ng panlabas na control electronics (uri ng 3Drep-2X) o sa pamamagitan ng integrated control electronics (type 3DrePe-2X).
| Haydroliko | |||
| Uri ng balbula | HD-3DREP | HD-3DREPE | |
| Operating Pressure Range MPA | Port p | 2 hanggang 10 para sa yugto ng presyon 1.6 | |
| 3 hanggang 10 para sa yugto ng presyon 2.5 | |||
| 5 hanggang 10 para sa yugto ng presyon 4.5 | |||
| Port t | 0 hanggang 3 | ||
| Max.flow l/min | 15 (△ p = 5Mpa) | ||
| Filter fineness (μm) | ≤20 (mas mabuti ang10) | ||
| Hysteresis (%) | ≤5 | ||
| Pag -uulit ng Pag -uulit (%) | ≤1 | ||
| Sensitivity ng tugon (%) | ≤0.5 | ||
| Pressure Fluid | Mineral oil, o phosphate ester | ||
| Viscosity Range mm2/s | 20 ~ 380 | ||
| Saklaw ng temperatura ng Pressure Fluid (℃) | -20 ~+80 | ||
| Timbang (kg) | 2 | 2.2 | |
| Elektriko | |||
| Elektronikong Data, Solenoid | |||
| Uri ng balbula | HD-3DREP | HD-3DREPE | |
| Uri ng Boltahe | DC | DC | |
| Nominal boltahe (v) | 24 | ||
| Max.current (a) | 1.5 | 2.5 | |
| Solenoid coil Resistance (ω) | Malamig na halaga sa 20 ℃ | 4.8 | 2 |
| Halaga ng max.warm | 7.2 | 3 | |
| Tungkulin (%) | 100 | ||
| Temperatura ng coil ℃ | Hanggang sa 150 | ||
| Proteksyon | IP65 | ||
| Elektriko, kontrolin ang elektronika | |||
| Amplifier | HD-VT-VSPA2-50-1X/T1 (na may 1ramp na oras) | Pinagsamang control electronics | |
| HD-VT-VSPA2-50-1X/T5 (na may 5 ramp beses) | |||
| Supply boltahe | Nominal boltahe vdc | 24 | |
| Mas mababang halaga ng paglilimita v | 19 | ||
| Mataas na halaga ng paglilimita v | 35 | ||
| Kasalukuyang pagkonsumo | Imax a | 1.8 | |
| Impulse kasalukuyang a | 4 | ||
Mga Tampok:
▶ Direkta na kinokontrol ang proporsyonal na mga balbula para sa kontrol ng presyon at direksyon ng isang daloy
▶ Kumilos sa pamamagitan ng proporsyonal na solenoids na may gitnang thread at naaalis na coil
▶ Override ng kamay, opsyonal
▶ Spring Centered Control Spool
▶ Uri ng HD-3DrePe na may integrated electronics, interface A1
▶ Panlabas na control electronics para sa uri ng HD-3Drep:
▶ Uri ng amplifier ng analogue HD-VT-VSPA2-50-1X/... sa format na Eurocard
▶ Uri ng Digital Amplifier HD-VT-VSPD-1-1X/. ..in format ng Eurocard
▶ Electrical amplifier type HD-VT-11118 ng modular na disenyo
▶ Valve at proporsyonal na control electronics mula sa isang solong mapagkukunan
Application:
Ang proporsyonal na presyon ng pagbabawas ng balbula 3Drep6-2X ay malawakang ginagamit sa awtomatikong kontrol ng mga hydraulic system sa iba't ibang mga industriya tulad ng mga tool sa makina, magaan na industriya, metalurhiya, at iba pa.
Ang balbula ay pangunahing binubuo ng: solenoids (5 at 6), pabahay (1), control spool (2) na may presyon na pagsukat ng mga spool (3 at 4) at opsyonal na integrated valve electronics (7).
Sa mga solenoids (5 at 6) de-energised ang control spool (2) ay gaganapin sa posisyon ng sentro nito sa pamamagitan ng compression spring. Ang control spool (2) ay direktang kumilos kapag ang isa sa mga solenoids ay pinalakas.
Hal. Sa pamamagitan ng Energizing Solenoid (5): Ang Pressure Measuring Spool (3) at Control Spool (2) lumipat sa kanan sa proporsyon sa signal ng input ng elektrikal. Ang koneksyon mula sa P hanggang B at A hanggang T ay sa pamamagitan ng orifice form cross-section na may mga progresibong katangian ng daloy.
Ang De-energisation ng solenoid (5): Ang control spool (2) ay ibabalik sa posisyon ng sentro nito sa pamamagitan ng compression spring. Sa gitnang posisyon ang mga koneksyon A at B hanggang T ay binuksan, samakatuwid ang presyon ng likido ay maaaring malayang dumaloy sa tangke. Ang isang opsyonal na override ng kamay (9 o 10), ginagawang posible upang ilipat ang control spool (2) nang hindi pinalakas ang solenoid.
Ang pag -andar ng bersyon na ito ng 2 posisyon ng balbula ay karaniwang pareho ng sa balbula na may 3 posisyon ng paglipat.
Ang 2 posisyon ng mga balbula ay gayunpaman ay nilagyan lamang ng alinman sa solenoid 5 o 6. Ang isang plug (11) ay nilagyan sa lugar ng pangalawang solenoid
Mga simbolo ng proporsyonal na proporsyonal na presyon na binabawasan ang balbula 3Drep6-2x
