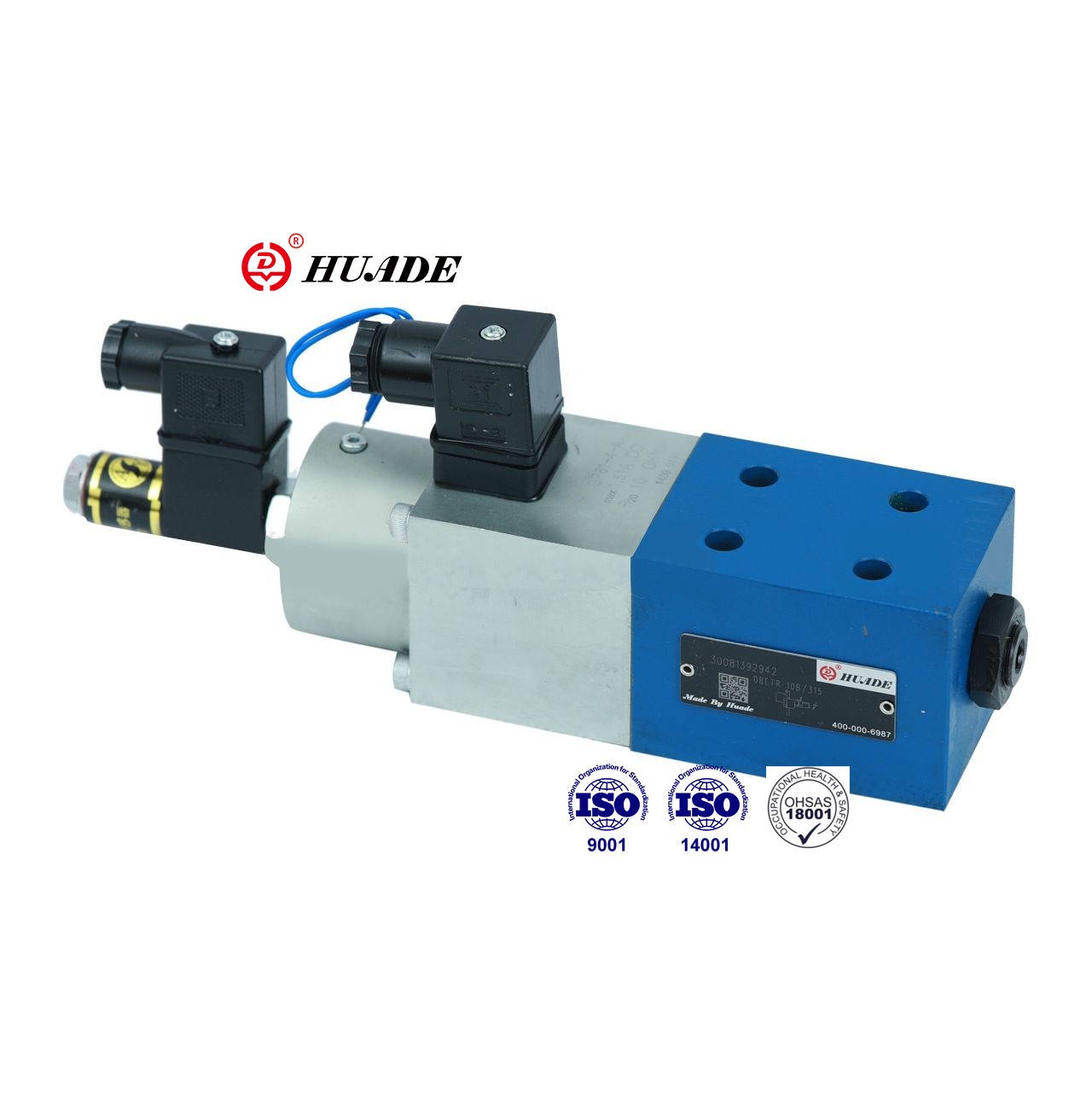

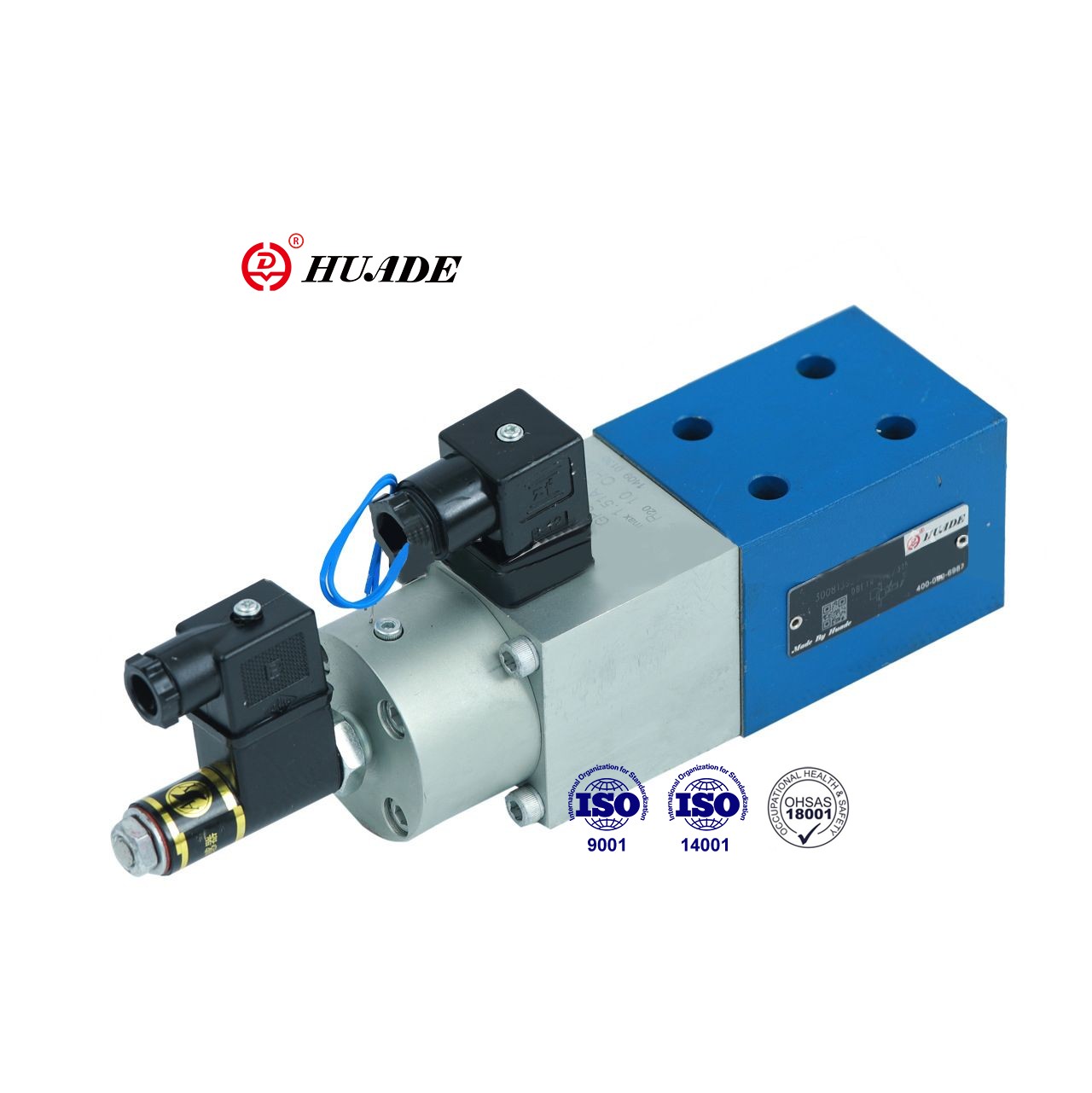

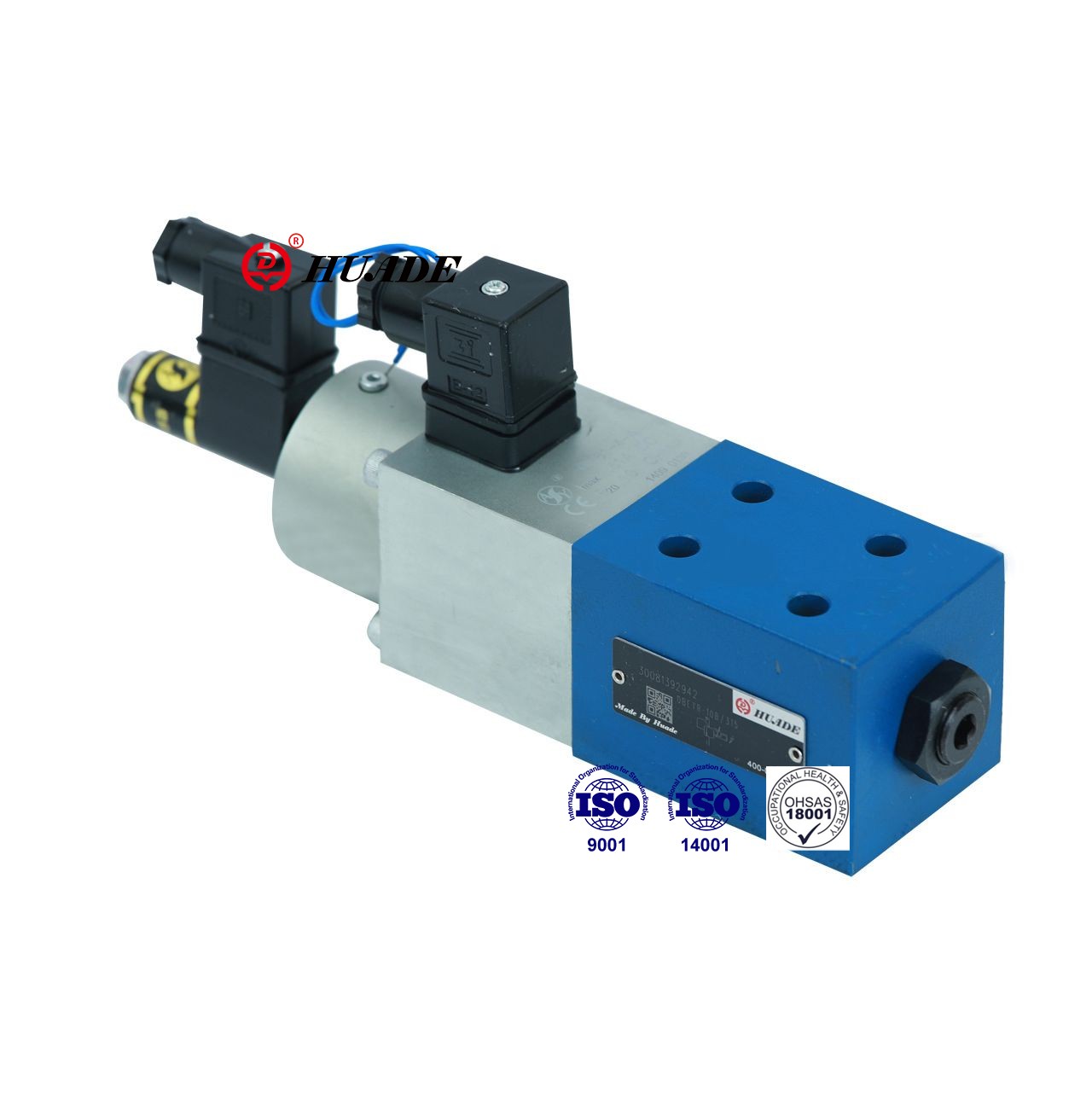

Ang proporsyonal na balbula ng kaluwagan ng presyon na ito ay kinokontrol ng presyon sa proporsyon sa halaga ng de -koryenteng utos. Ang balbula ng DBTR ay malawakang ginagamit sa mga saradong system na may presyon ng remote control system. Ang mga balbula ng DBETR ng Huade ay gumagamit ng parehong mga pamantayan tulad ng mga produktong Rexroth. Ang proporsyonal na balbula ng presyon ng DBETR ay maaaring palitan ang mga produkto sa parehong serye, at ang presyo ay medyo abot -kayang.
| Haydroliko | |||
| Max. Settable Pressure (MPA) | Pressure Stage 2.5 MPa | 2.5 | |
| Pressure Stage 8.0 MPa | 8 | ||
| Pressure Stage 18.0 MPa | 18 | ||
| Pressure Stage 31.5 MPa | 31.5 | ||
| Min. Settable Pressure (MPA) | (Tingnan ang mga katangian ng curves) | ||
| Max.operating pressure (MPA) | port t (na may pag -aayos ng presyon) | 0.2 | |
| port t (nang walang pag -aayos ng presyon) | 10 | ||
| port p | 31.5 | ||
| Max.flow (l/min) | Yugto ng presyon 25 | 10 | |
| Yugto ng Pressure 80 | 3 | ||
| Yugto ng Pressure 180 | 3 | ||
| Yugto ng Pressure 315 | 2 | ||
| Antas ng kontaminasyon (μm) | ≤20 (Rekomendasyon 10) | ||
| Hysteresis (%) | <1 ng max. Settle Pressure | ||
| Paulit -ulit (%) | <0.5 ng max.settable pressure | ||
| Linearity (%) | 180; Yugto ng presyon mula 3 hanggang 18 MPa | ≤ 1.5 ng max.settable pressure | |
| 315; Yugto ng presyon mula 6 hanggang 31.5MPa | |||
| Karaniwang pagkakaiba -iba (%) | Balbula | ± 3 ng max. Settle Pressure | |
| Kontrol ng elektrikal | ＜ 0.5 | ||
| Stepped Response 0 hanggang 100% (ms) | Oras ng pagtugon (PMIN-PMAX) | Oras ng pagtugon (PMAX-PMIN) | |
| Yugto ng Pressure 2.5 at 18MPa 0 hanggang100 | 100 | 50 | |
| Pressure Stage 31.5MPA 0 TO100 | 150 | 100 | |
| Pressure Fluid | Mineral Oil (para sa NBR Seal), Phosphate Ester (para sa FPM Seal) | ||
| Saklaw ng lapot (mm2/s) | 2.8 hanggang 380 | ||
| Saklaw ng temperatura ng Pressure Fluid (° C) | -20 hanggang+70 | ||
| Posisyon ng pag -install | Opsyonal | ||
| Timbang (kg) | 4 | ||
| Elektriko | ||||
| Nauugnay ang amplifier | VT-5003S30 | |||
| Supply boltahe | DC | |||
| Coil Resistance (ω) | Malamig na halaga sa 20 ° C. | 10 | ||
| Max. mainit na halaga | 13.9 | |||
| (Estado ng Paggawa) Tungkulin | Tuloy -tuloy | |||
| Temperatura ng presyon ng presyon (° C) | +50 | |||
| Boltahe ng amplifier | ganap na magbawas | 24 ± 10% | ||
| Mag -commute ng tatlong de -koryenteng mapagkukunan | 24 hanggang 35 | |||
| Max. Power Consumption (VA) | 50 | |||
| Paglaban ng coil sa 20 ° C (ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Inductivity (transducer) (MH) | 6 hanggang 8 | |||
| Oscillator Frequency (Transducer) (KHz) | 2.5 | |||
| Proteksyon sa DIN 40 050 | IP65 | |||
Mga Tampok:
▶ Mababang hysteresis
▶ Magandang pag -uulit,
▶ Electrical closed loop posisyon control ng spring pre-tension
▶ Proportional solenoid actuation na may induktibong posisyon transducer (balanseng presyon)
▶ Valve at electronic control mula sa isang mapagkukunan
Application:
Ang proporsyonal na balbula ng kaluwagan ng presyon ng DBETR ay malawakang ginagamit sa iba't ibang mga patlang tulad ng ilaw na industriya, mga tool sa makina, metalurhiya, atbp.
Ang balbula ay binubuo ng isang pabahay (1), proporsyonal na solenoid (2) na may induktibong posistional transducer (3), upuan ng balbula (4) at balbula poppet (5)
Ang presyon ay itinakda sa pamamagitan ng pag -aayos ng halaga ng potentiometer ng halaga ng utos (0 hanggang 9 V). Ang pag -aayos ng halaga ng utos ay nagiging sanhi ng pag -igting ng tagsibol ng compression sa pamamagitan ng mga elektronikong kontrol at ang proporsyonal na solenoid (2). Ang pag -igting ng tagsibol ng compression (6), i.e. ang posisyon ng plate ng tagsibol (7), ay tinutukoy ng induktibong positional transducer (3). Ang anumang mga paglihis mula sa halaga ng utos ay naitama ng closed loop positional control.
Ang paggamit ng prinsipyong ito ay nag -aalis ng epekto ng solenoid friction.
Mga kalamangan:
- Mababang hysteresis
- Magandang pag -uulit
Mga simbolo ng proporsyonal na balbula ng kaluwagan ng presyon dbetr
