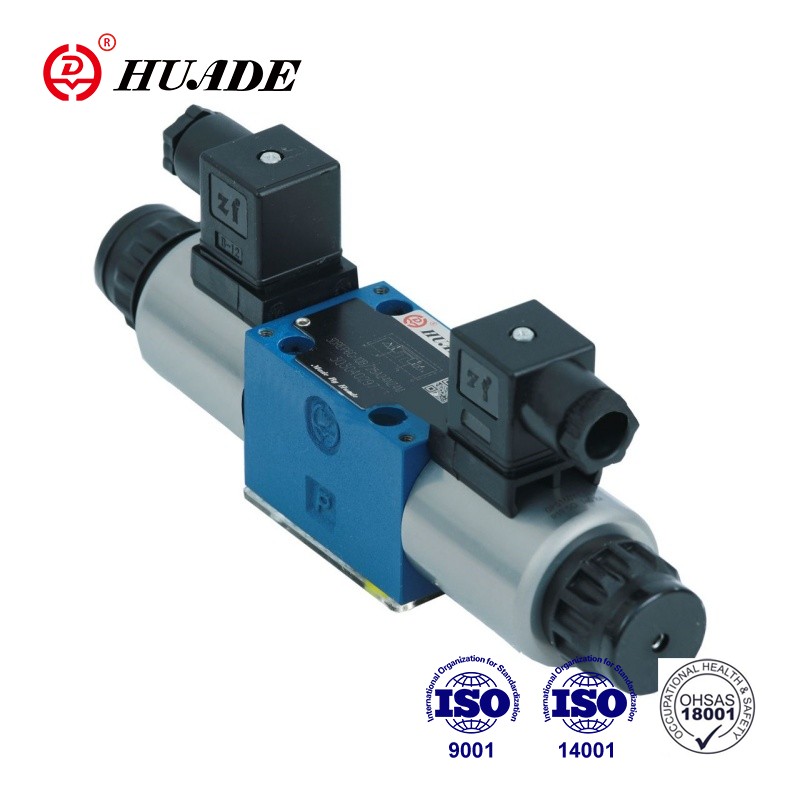

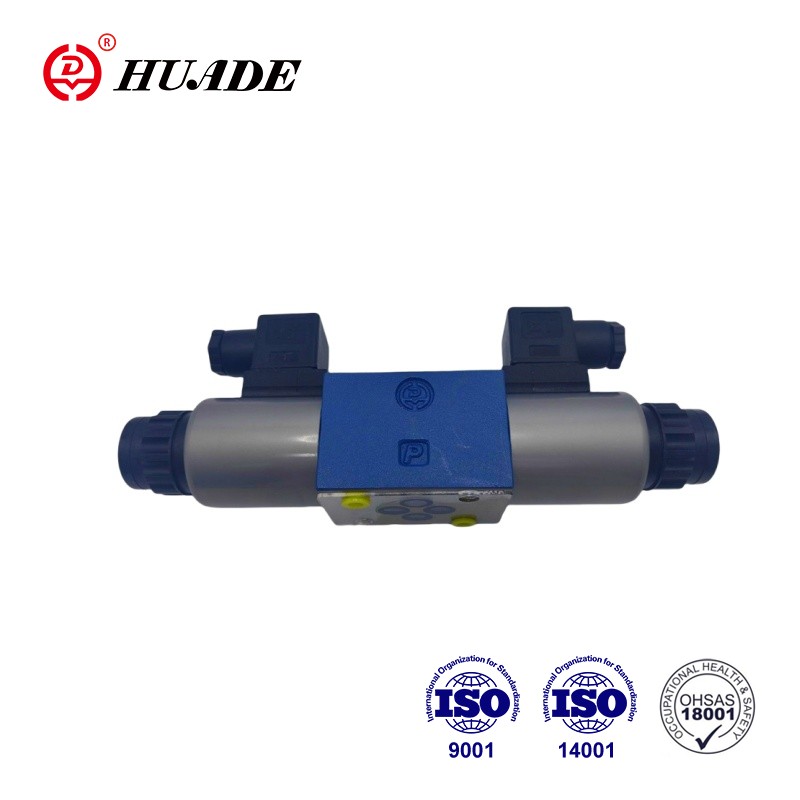

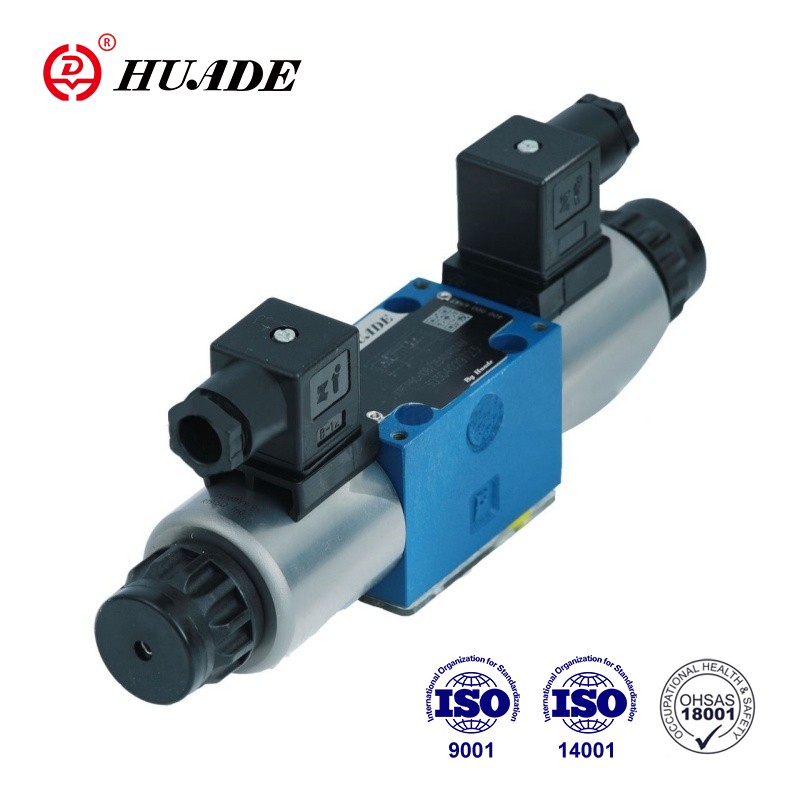

Ang three-way na proporsyonal na pagbabawas ng presyon ng balbula na 3DREP 6C ay may mga pakinabang ng mabilis na bilis ng pagtugon, mataas na katumpakan ng kontrol at mahusay na katatagan. Kasabay nito, mayroon itong compact na istraktura at madaling i-install at mapanatili. Sa panahon ng paggamit, ang pressure reducing valve ay dapat na regular na inspeksyon at panatiliin upang matiyak ang normal na operasyon nito at mapahaba ang buhay ng serbisyo nito.
| Haydroliko | ||
| Operating pressure (MPa) | Port P | 10, kung sobra sa 10, pagkatapos ay i-install ang balbula, i-type ang ZDR6DP..-30B/...sa input port |
| Port T | 3 | |
| Max.flow (L/min) | 15(∆p=5MPa) | |
| Degree ng kontaminasyon (um) | I-filter ang rekomendasyon na may pinakamababang rate ng pagpapanatili na β10≥ 75 | |
| Hysteresis (%) | ≤3 | |
| Katumpakan ng pag-uulit (%) | ≤1 | |
| Sensitibo sa pagtugon (%) | ≤1 | |
| Reversal span (%) | ≤1 | |
| Pressure fluid | Mineral oil (para sa NBR seal), Phosphate ester (para sa FPM seal) | |
| Saklaw ng lagkit (mm2/s) | 2.8 hanggang 380 | |
| Saklaw ng temperatura ng pressure fluid (°C) | -20 hanggang +70 | |
| Pag-install | opsyonal, mas mabuti na pahalang | |
| Timbang (kg) | Uri C:2.6;uri A.B:1.5 | |
| Electrical, solenoid | ||
| Supply boltahe | DC24V | |
| Nominal na kasalukuyang bawat solenoid (A) | 0.8 | |
| Max.current bawat solenoid (A) | ≤0.02 | |
| Solenoid coil resistance (Ω) | Malamig na halaga sa 20°C | 19.5 |
| Max. mainit na halaga | 28.8 | |
| Estado ng pagtatrabaho | tuloy-tuloy | |
| Temperatura ng kondisyon (°C) | ~+50 | |
| Temperatura ng coil (°C) | ~+150 | |
| Proteksyon sa DIN40 050 | IP65 | |
| Mga koneksyon sa kuryente | 3DREP | na may component plug sa DIN43650-AM2 plug-in connector sa DIN 43 650-AF2/Pg11 |
| 3DREPE | may component plug sa E DIN43563-AM6-3 plug-in connector E DIN43563-BF6-3/Pg11 | |
Mga Tampok:
▶ Direktang kinokontrol na proporsyonal na mga balbula para sa kontrol ng presyon at direksyon ng isang daloy
▶Actuated sa pamamagitan ng proportional solenoids na may gitnang sinulid at naaalis na coil
▶Spring centered control spool
Application:
Ang mga three-way na proporsyonal na pagbabawas ng presyon ng mga balbula 3DREP 6C ay malawakang ginagamit sa supply ng tubig ng sunog, mga sistema ng awtomatikong pamatay ng apoy ng sprinkler at iba't ibang kagamitan sa haydroliko, mga sistema ng haydroliko at makinarya ng haydroliko.
◆Disenyo:
Ang balbula ay pangunahing binubuo ng:
◆Function:
Nang nawalan ng enerhiya ang mga solenoid (1 at 2), ang control spool (5) ay hinahawakan sa gitnang posisyon nito sa pamamagitan ng mga compression spring.
Ang control spool (2) ay direktang kumikilos kapag ang isa sa mga solenoid ay pinalakas.
Hal. sa pamamagitan ng pagpapalakas ng solenoid "a" (1)
→Ang pressure measuring spool (5) at control spool(4) ay lumipat sa kanan na proporsyon sa electrical input signal.
→Ang koneksyon mula P hanggang B at A hanggang T ay sa pamamagitan ng orifice form na mga cross-section na may mga progresibong katangian ng daloy
◆De-energization ng solenoid (1)
→Ang control spool (4) ay ibinalik sa gitnang posisyon nito ng mga compression spring
Sa gitnang posisyon ang mga koneksyon A at B sa T ay bukas, samakatuwid, ang pressure fluid ay maaaring malayang dumaloy sa tangke. Ang isang opsyonal na hand override ay ginagawang posible na ilipat ang control spool (4) nang hindi pinapagana ang solenoid.
●Pansin!
Ang hindi sinasadyang paggamit ng hand override ay maaaring magdulot ng hindi makontrol na paggalaw ng makina!
Istraktura ng Proportional Pressure Reducing Valve 3DREP 6C
Mga Simbolo ng Proportional Pressure Reducing Valve 3DREP 6C
