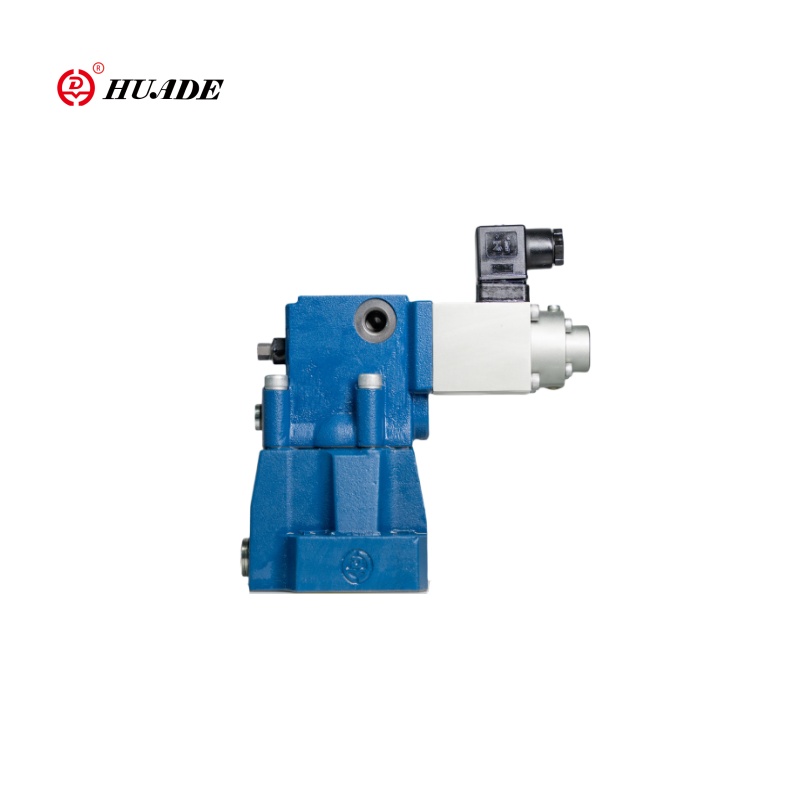

Ang proporsyonal na presyon ng Huade na pagbabawas ng mga uri ng DRE ay mga pilot na pinatatakbo na presyon ng pagbabawas ng mga balbula. Ginagamit ang mga ito para sa pagbawas ng isang nagtatrabaho na presyon.
Ang proporsyonal na presyon ng pagbabawas ng balbula DRE ay karaniwang binubuo ng balbula ng pilot (1) na may proporsyonal na solenoid (2) pangunahing balbula (3) na may pangunahing pagpupulong ng spool (4), pati na rin ang isang opsyonal na balbula ng tseke (5).
| Haydroliko | ||
| Max.Setting Pressure (MPA) | Mga port a at b | 31.5 |
| Port y | pumunta sa tangke .no presyon | |
| Max.setting pressure, para sa port A (MPa) | Ang parehong bilang rating ng presyon | |
| Min.Setting Pressure.for Port A (MPa) | May kaugnayan sa "Q". (Tingnan ang mga curves) | |
| Linearity (%) | ± 3.5 | |
| Paulit -ulit (%) | <± 2 | |
| Hysteresis | Na may quiver ± 2.5% pmax.without quiver ± 4.5% pmax | |
| Likido | Mineral Oil (para sa NBR Seal), Phosphate Ester (para sa FPM Seal) | |
| Saklaw ng lapot (mm2/s) | 2.8 TO380 | |
| Saklaw ng temperatura ng likido (℃) | -20 hanggang +70 | |
| Elektriko | ||
| Supply boltahe | DC | |
| Min.Control Kasalukuyang (a) | 0.1 | |
| Max.Control Kasalukuyang (A) | 0.8 | |
| Coil Resistance (ω) | Ang Old Valve sa 20 ℃ ay 19.5, ang Max.Warm Valve ay 28.8 | |
| Tungkulin | tuloy -tuloy | |
| Max.condition temperatura (℃) | 50 | |
| Pagkakabukod sa DIN 40 050 | IP65 | |
| Nauugnay na amplifier | Plug-in connecter | |
| Electrical applifier | VT_2000: 40 (magkasama magbigay) | |
Mga Tampok:
▶ Opsyonal na max.pressure pagprotekta
▶ Opsyonal na balbula ng tseke sa pagitan ng A at B.
▶ Valve na ginamit para sa pagbabawas ng isang nagtatrabaho presyon
▶ Para sa pag -mount ng subplate
▶ Valve at electronics mula sa isang scurce
Application:
Ang DRE/DREM proporsyonal na presyon ng pagbabawas ng balbula ay may simpleng istraktura, maginhawang pag -install at pag -debug, malakas na kapasidad ng daloy, maliit na pagkawala ng presyon, mahusay na pag -uulit at pagkakasunud -sunod, at angkop para sa mga okasyon na may malaking daloy ng system. Malawakang ginagamit ito sa mga tool ng makina, magaan na industriya, metalurhiya, paggawa ng barko, engineering, pagmimina, aerospace at iba pang mga patlang.
I -type ang Dre ...
Ang setting ng presyon sa port A ay nakasalalay sa boltahe na naroroon sa proporsyonal na solenoids (2).
Sa pamamahinga, na walang presyon sa port b ang tagsibol ay humahawak ng pangunahing spool (4) sa posisyon ng pagsisimula nito. Ang koneksyon mula sa B hanggang A ay sarado ang isang start-up jump ay, samakatuwid ay maiiwasan.
Ang presyon sa port A ay kumikilos sa pamamagitan ng koneksyon sa lugar ng pangunahing spool.
Ang pilot oil ay kinuha mula sa port A (ns 10) o port b (ns 20,30) at dumadaan sa koneksyon sa patuloy na daloy ng controller, na humahawak sa daloy ng langis ng piloto na patuloy na independiyenteng mga patak ng presyon sa pagitan ng mga port a at B. mula sa Ang patuloy na daloy ng daloy Ang daloy ng langis ng piloto ay pumasa sa silid ng tagsibol, sa pamamagitan ng dalawang koneksyon, sa pamamagitan ng upuan ng balbula papunta sa Y port at mula doon sa linya ng kanal.
Ang presyon na kinakailangan sa port A ay tinukoy sa may -katuturang amplifier.
Mga simbolo ng proporsyonal na presyon na binabawasan ang balbula dre
