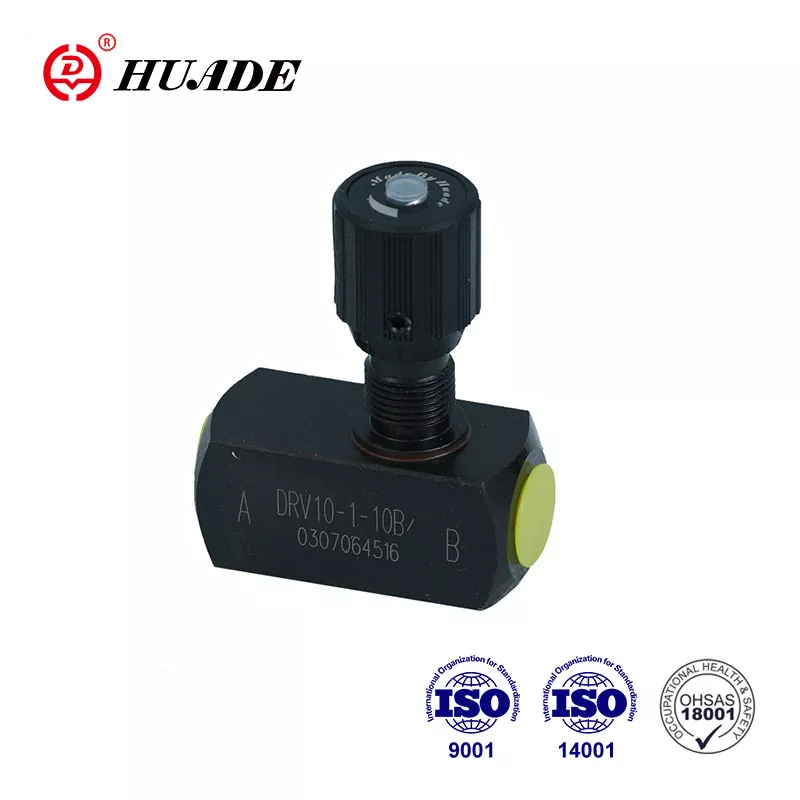

Throttle Check Valve Drv

Ang uri ng Valves DRV ay ang throttle/check valve. Ang balbula na ito ay may isang simpleng istraktura at malawakang ginagamit. Salamat sa dalawang pangmatagalang pakikipagtulungan sa Rexroth, ang Huade® Hydraulic Throttle Valves ay maaaring tumugma sa kalidad ng mga katulad na produkto mula sa mga internasyonal na tatak. Ang mga ito ay isang abot-kayang alternatibo sa mga first-tier brand. Ang Huade® ay isang kilalang trademark sa China.

Ang parameter ng produkto ng throttle check valve drv

Materyal	Bakal	Tanso	Hindi kinakalawang na asero
Max. pinapayagan na presyon ng operating (MPA)	hanggang 35	hanggang 15	hanggang 35
Pag -crack ng presyon ng check valve (type drv)	0.05 (magagamit ang mga presyur sa pag -crack kung kinakailangan)
Fluid	Mineral oil o phosphate ester
Saklaw ng temperatura ng likido (℃)	-30 hanggang+80
Viscosity Range (mm ²/s)	10 hanggang 800
Posisyon ng pag -install	Opsyonal

Tampok ng Produkto at Application ng Throttle Check Valve Drv

Mga Tampok:

▶ Koneksyon na may sinulid

▶ Pag -mount ng subplate

Application:

Ang throttle/check valves type DRV ay nagsisilbi upang magtakda ng isang eksaktong daloy ng langis sa isang direksyon, at upang payagan ang libreng daloy ng pagbabalik sa kabaligtaran ng direksyon.

Seksyon at simbolo ng throttle check valve drv

Ang throttle/check valve drv ay binubuo ng isang pabahay (1), pagsasaayos ng knob (2) na may aparato ng pag -lock (3). Sa pamamagitan ng pag -on ng pagsasaayos ng knob (2) sa kaliwa, ang spindle (4) na may throttle pin (5) ay nagdaragdag ng seksyon ng daloy (6) hanggang sa maximum. Sa pamamagitan ng pag -on ng pagsasaayos ng knob (2) sa kanan, ang spindle (4) na may throttle pin (5) ay binabawasan ang seksyon ng daloy (6) hanggang sa ganap na sarado nang walang pagtagas. Para sa paulit -ulit na setting, ang isang scale scale (7) ay ibinibigay sa tuktok na dulo ng spindle (4) .Ang lugar ng kulay na tatsulok (8) na nagpapakita ay nagpapahiwatig kung gaano kalayo ang balbula (mas malaki ang kulay na tatsulok na mas malaki ang pagbubukas). Ang setting ng daloy ay naka -lock sa pamamagitan ng pag -lock ng aparato (3).

Istraktura ng Throttle Check Valve Drv

Simbolo ng throttle check valve drv
