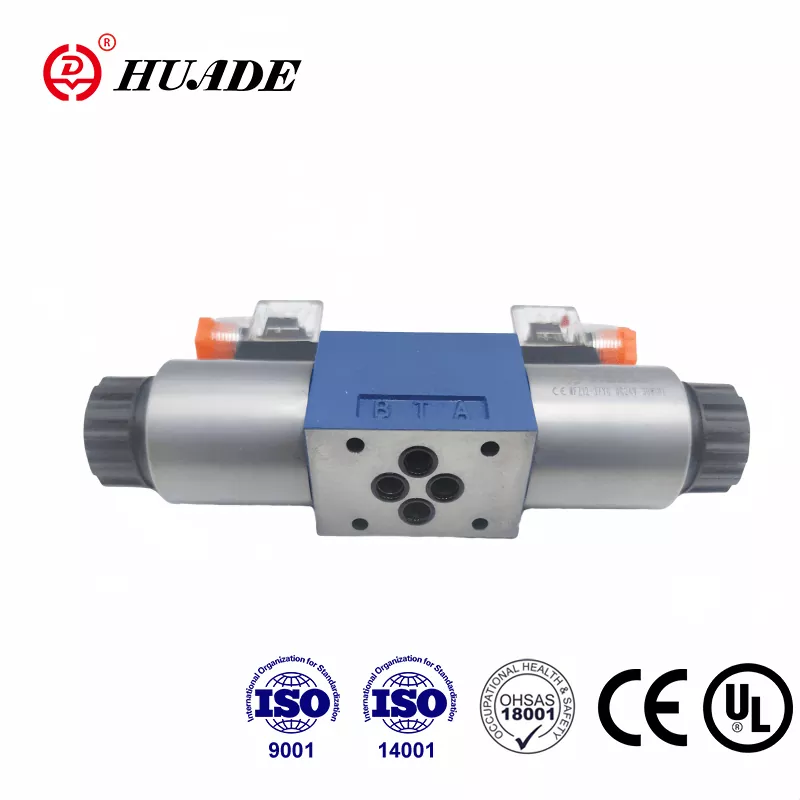

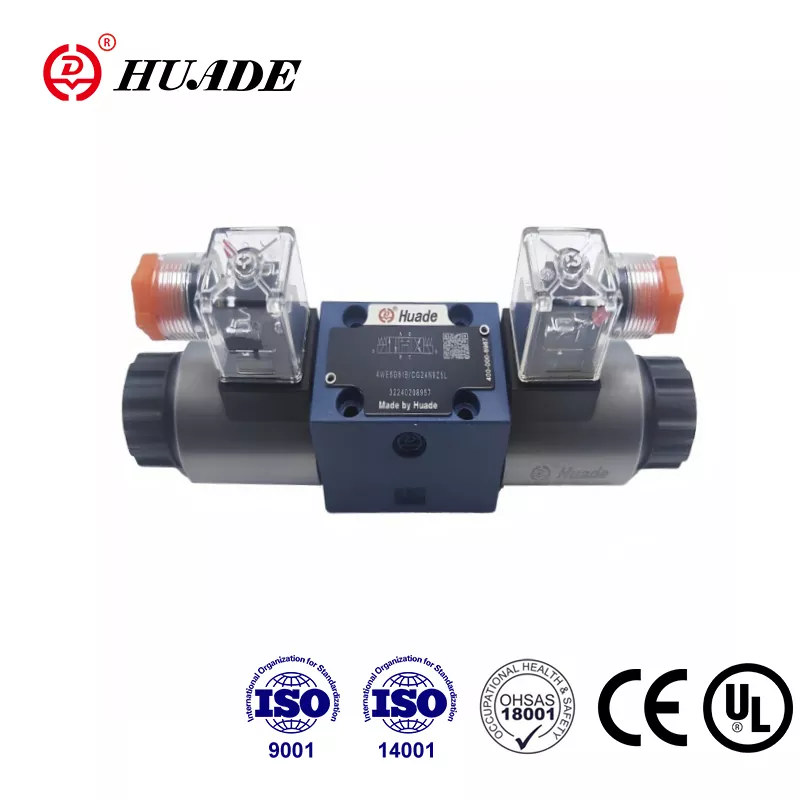

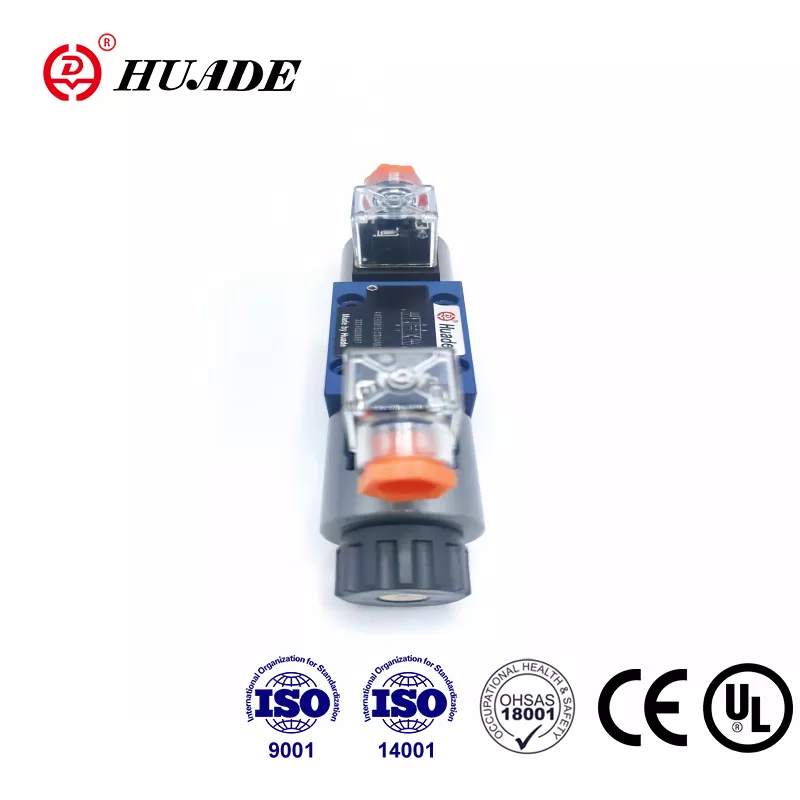

Ang Beijing Huade Hydraulic Industrial Group ay isang kilalang kumpanya na pag-aari ng estado na dalubhasa sa disenyo, pagmamanupaktura at serbisyo ng mga haydroliko na mga balbula at kagamitan. Ang Huade® 4we 6 J Solenoid Directional Valve ay maaaring palitan ang parehong modelo na inaalok ng Rexroth dahil sa dalawang beses na pangmatagalang kooperasyon sa Rexroth mula 1979. Ang Solenoid Directional Valve We 6 Series ay pumasa sa sertipikasyon ng CE. Inilalagay ni Huade ang mahusay na stress sa kalidad upang matiyak na ang bawat direksyon ng balbula ay may higit na mahusay na pagganap. Ang R&D at sistema ng pamamahala ng produksiyon ay nakakatugon sa ISO9001, ISO14001, at ISO45001. Ang Huade® Hydraulic Valves ay malawakang ginagamit sa industriya ng militar at iba pang larangan sa China dahil sa matatag na pagganap. Ito ay isang maaasahang pambansang tatak sa China.
|
Haydroliko |
|||
|
Max.operating pressure port A, B, P (MPA) |
Hanggang sa 35.0 |
||
|
Port t (㎫) |
21 (-); 16 (～) |
||
|
na may mga simbolo a at b, ang port t ay dapat gamitin bilang isang port ng kanal |
|||
|
Max.flow (l/min) |
80 (-); 60 (～) |
||
|
Pressure Fluid |
Mineral na langis o pospeyt ester |
||
|
Saklaw ng lapot (mm2/s) |
2.8 ~ 500 |
||
|
Saklaw ng temperatura ng Pressure Fluid （℃） |
-30 ～+80 |
||
|
Antas ng kontaminasyon |
Pinakamataas na pinahihintulutang antas ng kontaminasyon ng hydraulic fluid sa NAS 1638 Class9. |
||
|
Elektriko |
|||
|
Uri ng Boltahe |
DC |
AC 50/60Hz |
|
|
Magagamit na mga boltahe (v) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Power Consumption (W) |
30 |
||
|
Holding Power (VA) |
- |
50 |
|
|
Switch-On Power (VA) |
- |
220 |
|
|
Tungkulin |
tuloy -tuloy |
||
|
Oras ng paglipat sa IS0 6403 |
Sa (ms) |
25 hanggang 45 |
10 hanggang 20 |
|
Off (MS) |
10 hanggang 25 |
15 hanggang 40 |
|
|
Proteksyon sa DIN |
IP 65 |
||
|
Dalas ng paglipat (siklo/h) |
hanggang sa 15000 |
Hanggang sa 7200 |
|
|
Na may mga koneksyon sa koryente ang proteksiyon conductor (PE) |
|||
Mga Tampok:
▶ Direktang Solenoid Actuated Directional Spool Valve High Performance Version
▶ Wet pin dc o ac solenoids na may naaalis na coil
▶ Override ng kamay, opsyonal
▶ Ang solenoid coil ay maaaring paikutin sa pamamagitan ng 90 °
▶ Hindi kinakailangan upang buksan ang presyon ng masikip na silid kapag binabago ang coil
▶ Mga koneksyon sa koryente alinman bilang indibidwal o gitnang koneksyon
▶ Porting pattern sa DIN 24 340 Form A, ISO 4401 at Cetop - RP 121H
Application:
Ang solenoid na pinatatakbo na direksyon ng mga balbula ng Type 4We 6 J ay kumokontrol sa pagsisimula, ihinto at direksyon ng isang likido.
Mahalagang ang direksyon ng control valves 4we 6 ay binubuo ng pabahay (1), isa o dalawang solenoids (2), ang control spool (3), at isa o dalawang pagbabalik na bukal (4). Sa de-energized na kondisyon ang control spool (3) ay gaganapin sa neutral o paunang posisyon sa pamamagitan ng pagbabalik ng mga bukal (4) (maliban sa mga salpok na spool) .Ang control spool (3) ay kumilos sa pamamagitan ng wet pin solenoids (2). Ang puwersa ng solenoids (2) ay kumikilos sa pamamagitan ng plunger (5) sa control spool (3) at itinulak ito mula sa neutral na posisyon nito sa kinakailangang posisyon sa pagtatapos.Ito ay nagbibigay ng libreng daloy mula sa P hanggang A at B hanggang T o P hanggang B at A hanggang T.
Kapag ang solenoid (2) ay de-energized, ang control spool (3) ay ibabalik sa neutral na posisyon nito sa pamamagitan ng pagbabalik na bukal (4).
Ang isang opsyonal na override ng kamay (6), ay nagbibigay -daan sa paggalaw ng control spool (3) nang hindi pinalakas ang solenoid.
Istraktura diagram ng We 6 61B series
