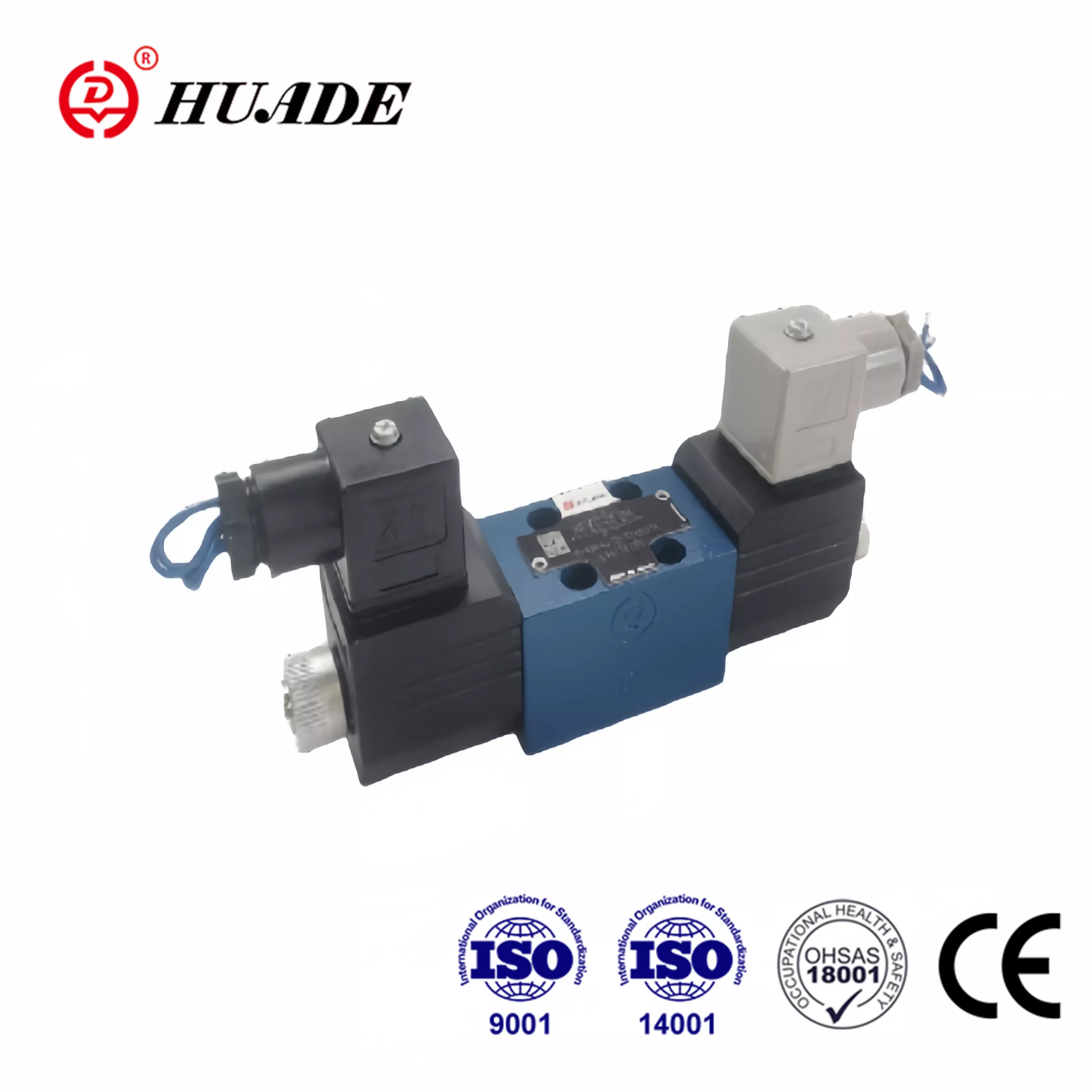

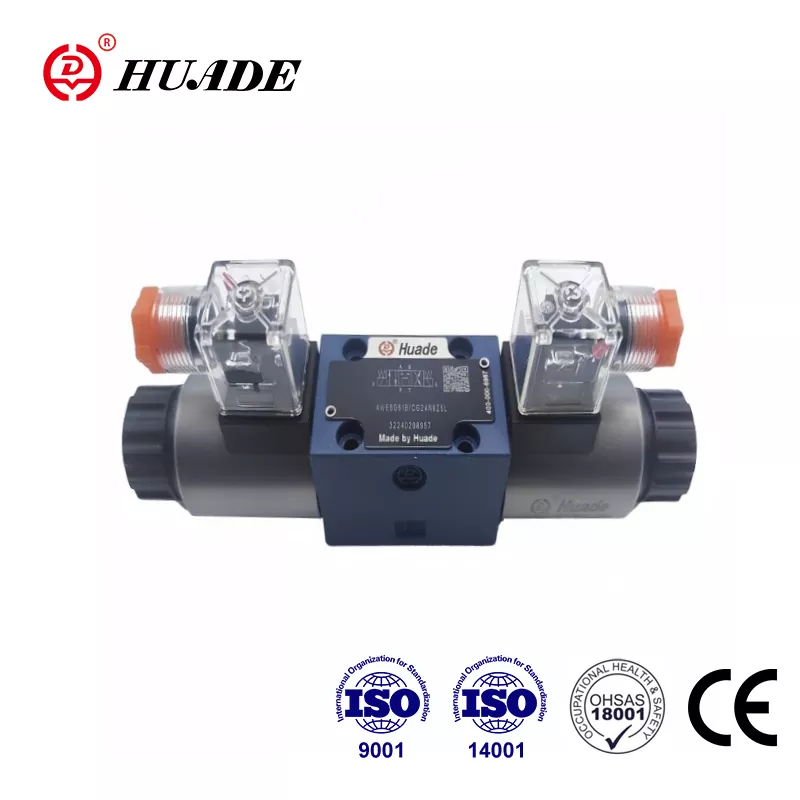

Ang madiskarteng kooperasyon sa pagitan ng mga gobyerno ng Tsino at Aleman mula 1979, isinama ni Huade ang teknolohiyang paggupit mula sa Rexroth. Ang Huade® We 4 Directional Spool Valve ay isang abot -kayang alternatibo sa parehong modelo na inaalok ng Rexroth. Inilalagay ni Huade ang mahusay na stress sa kalidad. Ang Huade ay may isang mahigpit na sistema ng pagsubok upang matiyak na ang bawat direksyon ng balbula ay may higit na mahusay na pagganap. Ang serye ng Solenoid Valve ay naipasa ang sertipikasyon ng CE. Ang Huade® Hydraulic Valves ay malawakang ginagamit sa makinarya ng engineering at konstruksyon, metalurhiya, mga tool sa makina, proteksyon sa kapaligiran, paggawa ng barko, aerospace, riles ng tren, petrolyo at petrochemical, industriya ng militar at iba pang larangan. Ito ay isang maaasahang pambansang tatak sa China.
|
Hydraulic Technical Data |
||
|
Max.operating pressure-port a, b, p （㎫） |
Hanggang sa 21.0 |
|
|
Port t （㎫） |
10.0. Sa mga simbolo A o B port t ay dapat gamitin bilang leakage port |
|
|
Max.flow (l/min) |
Hanggang sa 25 |
|
|
Pressure Fluid |
Mineral oil o phosphate ester |
|
|
Saklaw ng lapot (mm2/s) |
2.8 hanggang 500 |
|
|
Saklaw ng temperatura ng Pressure Fluid （℃） |
-30 ～+80 |
|
|
Antas ng kontaminasyon (㎛) |
Pinakamataas na pinapayagan na antas ng kontaminasyon ng hydraulic fluid sa NAS 1638 Class 9. Kaya't inirerekumenda namin ang isang filter na may isang minimum na rate ng pagpapanatili ng β≥ 75 |
|
|
Timbang (kg) |
Balbula na may 1 solenoid 0.9 |
|
|
Data ng Electrical Technical |
||
|
Magagamit na mga boltahe (v) |
12. 24.220.110R 220R |
|
|
Power Consumption (W) |
22 |
|
|
Tungkulin |
tuloy -tuloy |
|
|
Oras ng paglipat |
Sa (ms) |
20 hanggang 30 |
|
Off (MS) |
10 hanggang 20 |
|
|
Max. nakapaligid na temperatura （℃） |
+50 |
|
|
Max. temperatura ng coil （℃） |
+150 |
|
|
Proteksyon sa DIN 40 050 |
IP65 |
|
|
Dalas ng paglipat (siklo/h) |
15000 |
|
|
Na may koneksyon sa kuryente ang proteksiyon conductor (PE) ay dapat na konektado alinsunod sa mga nauugnay na regulasyon |
||
Mga Tampok:
▶ Mga Direksyon ng Valves ng Uri Kami 4 ay Solenoid na Pinatatakbo na Direksyon ng Spool Valves
▶ Wet pin solenoids ng direkta o alternating kasalukuyang
▶ Porting pattern sa ISO 4401 at Cetop - RP 121H
Application:
Ang mga direksyon na balbula ng uri namin 4 ay solenoid na pinatatakbo na mga valves ng spool. Kinokontrol nila ang pagsisimula, ihinto at direksyon ng isang likido.
Ang mga direksyon na balbula na ito ay karaniwang binubuo ng pabahay (1), isa o dalawang solenoids (2), ang control spool (3), at isa o dalawang pagbabalik na bukal (4).
Ang control spool (3) ay hawak ng pagbabalik spring (4) sa Gitnang o sa paunang posisyon (maliban sa mga detenadong spool). Ang control spool (3) ay kumilos sa pamamagitan ng wet pin solenoids (2). Sa energized na kondisyon. Ang puwersa ng solenoid (2) ay kumikilos sa pamamagitan ng plunger (5) sa control spool (3) at inilipat ang pareho mula sa posisyon ng pahinga nito sa nais na posisyon sa pagtatapos. Kaya, ang kinakailangang pattern ng daloy mula sa p hanggang a at b hanggang tor p hanggang b at a hanggang t ay napili. Kapag ang solenoid (2) ay de-energized, ang control spool (3) ay ibabalik sa neutral nito
Ang bersyon na ito ay isang direksyon na balbula na may 2 posisyon ng paglipat at posisyon sa pamamagitan ng pagbabalik spring (4). Ang isang sakop na manu -manong override ay ibinibigay upang ang control spool (3) ay maaaring mapatakbo nang wala
Energizing ang solenoid.
Cutaway view ng 4we 4-10B
