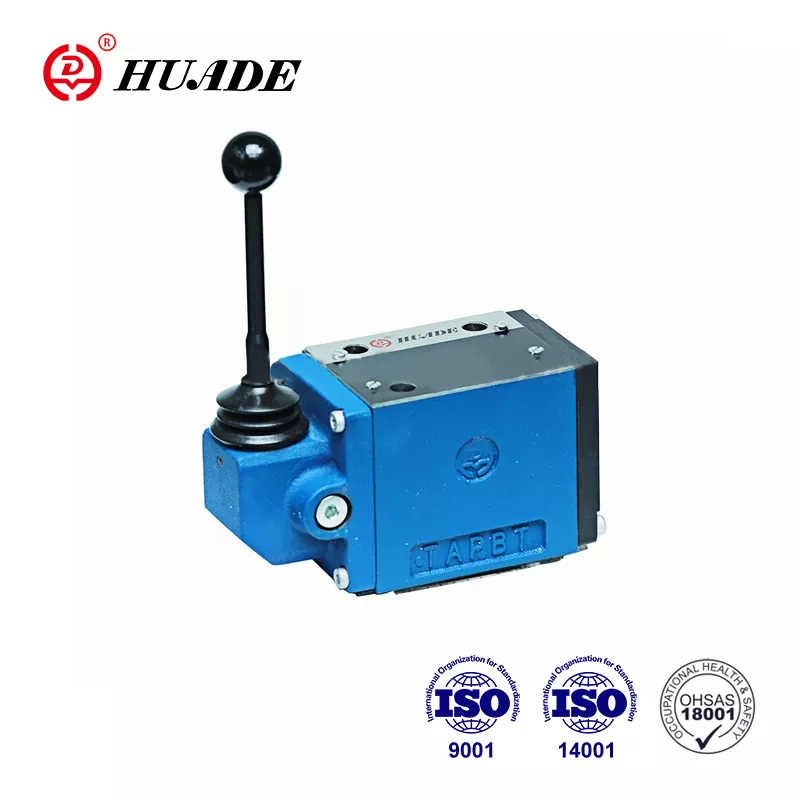

Ang Huade ay isang kilalang kumpanyang pag-aari ng estado na Tsino na dalubhasa sa teknolohiyang hydraulic control. Maaaring ganap na palitan ng Huade® WMM 10 valves ang parehong serye na inaalok ng Rexroth dahil sa dalawang pangmatagalang karanasan sa pakikipagtulungan sa Rexroth. Ito ay mapagkumpitensya na may magandang kalidad at mas mababang presyo. Ang direksyong balbula na ito ay nasisiyahan sa libreng serbisyo sa pagpapanatili sa loob ng isang taong panahon ng warranty. Ang pabrika ay nakapasa sa ISO9001, ISO14001, at OH SAS18001. Ang mga hydraulic valve ng Huade ay malawakang ginagamit sa industriya ng militar at iba pang larangan dahil sa mahusay na pagganap.
|
Teknikal na data(Para sa mga application sa labas ng mga parameter na ito. mangyaring kumonsulta sa amin!) |
||
|
Sukat |
10 |
|
|
Pinakamataas |
port A. B. P (㎫) |
hanggang 31.5 |
|
port T (㎫) |
hanggang 15 |
|
|
Pinakamataas na daloy (L/min) |
to 120 |
|
|
Cross section ng daloy (kontrol na posisyon 0) |
para sa simbolo Q, 6% ng nominal na cross section |
|
|
para sa simbolo W, 3% ng nominal na cross section |
||
|
Pressure fluid |
Mga mineral na langis(para sa NBR seal) o |
|
|
Saklaw ng temperatura ng pressure fluid（℃） |
-30～+80 |
|
|
Saklaw ng lagkit (mm2/s) |
2.8 hanggang 500 |
|
|
Timbang (kg) |
tinatayang.3.3 |
|
|
Kontrolin ang kapangyarihan sa hawakan (N) |
may detent approx.16~23 |
|
|
walang detent approx.20~27 |
||
Mga Tampok:
▶ Direct actuated directional spool valve na may hand lever
▶ Sa spring return o detent, opsyonal
▶ Para sa subplate mounting
▶ Porting pattern sa Din 24 340 form A, ISO 4401 at CETOP - RP 121H
Application:
Ang uri ng balbula ng direksyon na WMM 10 ay gumagamit ng koneksyon sa plato, na may mga pakinabang ng maliit na sukat, malaking kapasidad ng daloy at mahusay na pagiging maaasahan kumpara sa iba pang mga domestic series valve. Ito ay malawakang ginagamit sa mga makinarya sa konstruksiyon, makinarya ng kemikal, magaan na makinarya sa industriya, mga lokomotibo at iba pang mga industriya.
Ang uri ng WMM 10 valves ay hand lever actuated directional spool valves. Kinokontrol nila ang pagsisimula, paghinto at direksyon ng isang daloy.
Ang mga directional valve ay karaniwang binubuo ng isang housing①, hand lever②, control pool ③, pati na rin ang isa o dalawang return spring④. Sa hindi naoperahang kondisyon, ang control spool③ ay hawak sa neutral o ang paunang posisyon nito sa pamamagitan ng return spring ④. Ang control spool③ ay pinaandar sa pamamagitan ng hand lever ②, ito ay kumikilos sa pamamagitan ng isang joint at ang pin direkta papunta sa control spool ③. Ang spool ay sa gayo'y inilipat mula sa pahingahang posisyon nito patungo sa kinakailangang inilipat na posisyon. Matapos maibalik ang hand lever ② sa inilipat na posisyong zero, ang spool ③ ay ibabalik sa neutral na posisyon sa pamamagitan ng return spring ④.
Uri ng 4WMM../F.. (may detent)
Ang mga balbula na ito ay alinman sa 2 o 3 posisyon na mga directional control valve na nilagyan ng isang detent, na gumagana sa lahat ng inilipat na posisyon
Cutaway view ng uri WMM10...30B
