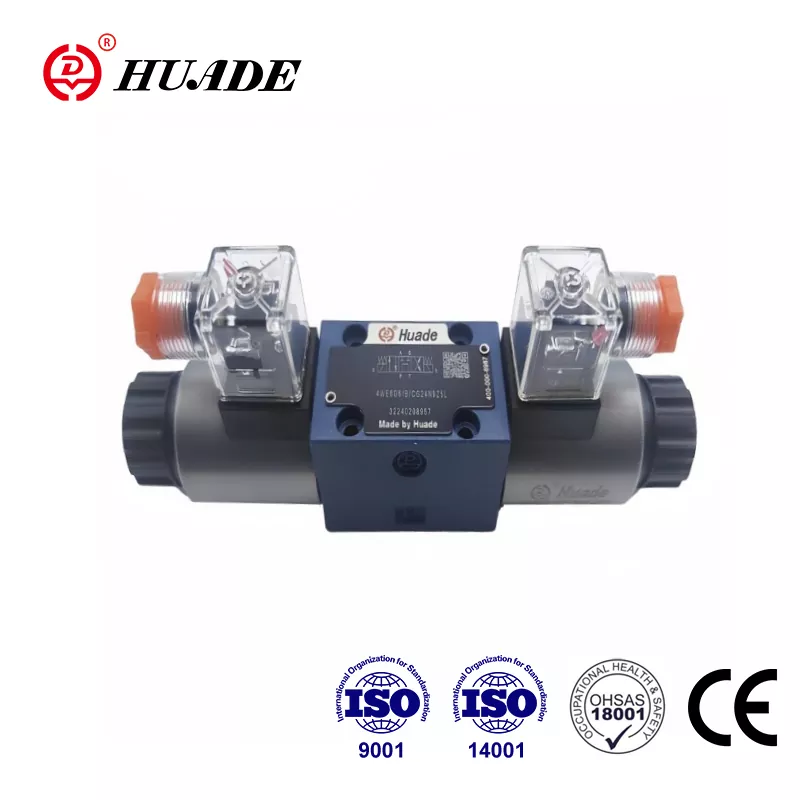

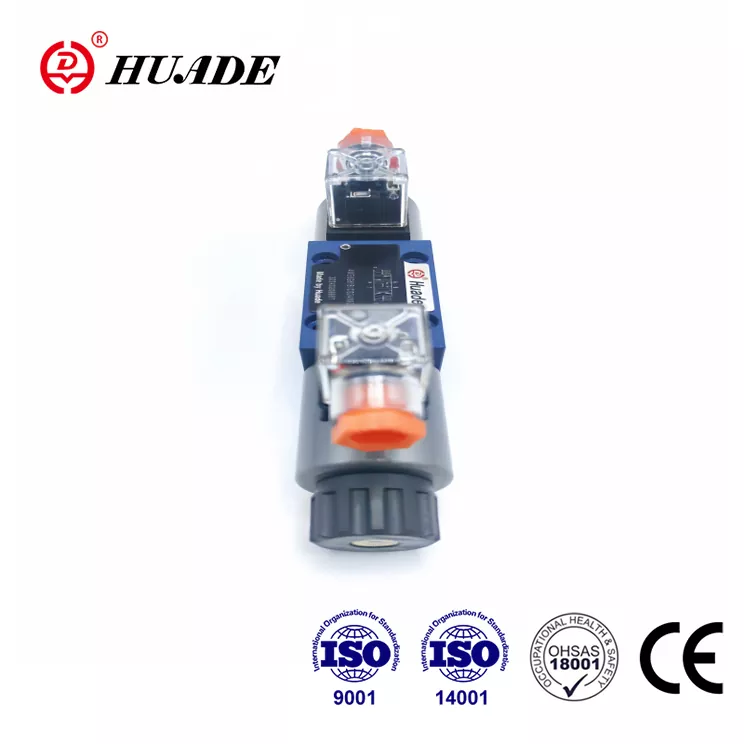

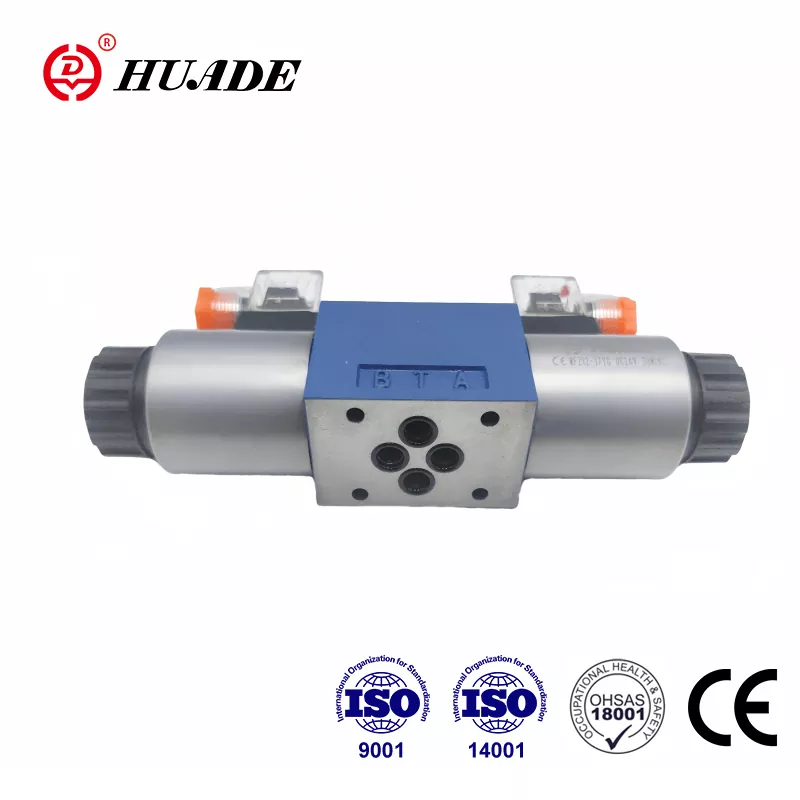

Ang pakikipagtulungan sa Rexroth dalawang beses mula 1979, isinama ni Huade ang teknolohiyang paggupit mula sa Rexroth. Ang Huade Brand We 5 Directional Spool Valve ay isang abot -kayang alternatibo sa parehong modelo na inaalok ng Rexroth. Ang Huade ay nagpapatakbo ng higit sa 750 piraso ng kagamitan sa paggawa na na -import mula sa US, Japan, Germany at Switzerland. Inilalagay ni Huade ang mahusay na stress sa kalidad upang matiyak na ang bawat direksyon ng balbula ay may higit na mahusay na pagganap. Ang serye ng Solenoid Directional Valve ay naipasa ang sertipikasyon ng CE. Ang R&D at sistema ng pamamahala ng produksiyon ay nakakatugon sa ISO9001, ISO14001, at ISO45001. Ang Huade brand hydraulic valves ay malawakang ginagamit sa industriya ng militar at iba pang larangan sa China dahil sa matatag na pagganap.
|
Data ng haydroliko |
|||
|
Hydraulic fluid |
mineral na langis o pospeyt ester |
||
|
Saklaw ng temperatura ng likido |
-30 ～+80 |
||
|
Saklaw ng lapot (mm2/s) |
2.8 hanggang 500 |
||
|
Operating pressure, max. (㎫) |
Port a, b, p |
Port t |
|
|
Hanggang sa 25 |
Hanggang sa 6 |
||
|
Daloy na lugar (posisyon ng paglipat 0): |
Na may simbolo w |
Na may simbolo q |
|
|
tinatayang 3%ng nominal na seksyon ng cross |
tinatayang.6% ng nominal cross section |
||
|
Timbang (kg) |
balbula |
Subplate G115/01 |
Subplate G96/01 |
|
tinatayang.1.4 |
tinatayang.0.7 |
tinatayang.0.5 |
|
|
Data ng Elektriko |
|||
|
AC boltahe (v) |
110 ， 220 ， sa 50Hz |
||
|
DC boltahe (v) |
12 、 24 、 110 |
||
|
Uri ng Boltahe |
AC |
DC |
|
|
Kinakailangan ng Power (W) |
26 |
||
|
Holding Power (VA) |
- |
46 |
|
|
Switch-On Power (VA) |
- |
130 |
|
|
Duty cycle |
Magpatuloy |
||
|
Oras ng paglipat sa (ms) |
40 |
25 |
|
|
Paglilipat ng Oras (MS) |
30 |
20 |
|
|
Temperatura ng kapaligiran （℃） |
+50 |
||
|
Temperatura ng coil （℃） |
+150 |
||
|
Paglilipat ng dalas ng mga siklo (cycle/h) |
15000 |
7200 |
|
|
Uri ng Proteksyon sa DIN 40 050 |
IP65 |
||
Mga Tampok:
▶ Direktang solenoid actuated direksyonal spool valve
▶ Wet pin DC o AC solenoids
▶ Koneksyon ng subplate
Application:
Ang mga direksyon na balbula ng uri ng WE5 ay solenoid na pinatatakbo na mga valves ng spool. Kinokontrol nila ang pagsisimula, ihinto at direksyon ng isang likido. Ang balbula na ito ay malawakang ginagamit sa iba't ibang mga hydraulic system at pilot valves ng iba't ibang mga valves ng presyon.
Ang mga direksyon na balbula na ito ay karaniwang binubuo ng pabahay (1), isa o dalawang solenoids (2), ang control spool (3), at isa o dalawang pagbabalik na bukal (4).
Ang control spool (3) ay hawak ng pagbabalik spring (4) sa Gitnang o sa paunang posisyon (maliban sa mga detenadong spool). Ang control spool (3) ay kumilos sa pamamagitan ng wet pin solenoids (2). Sa energized na kondisyon. Ang puwersa ng solenoid (2) ay kumikilos sa pamamagitan ng plunger (5) sa control spool (3) at inilipat ang pareho mula sa posisyon ng pahinga nito sa nais na posisyon sa pagtatapos. Kaya, ang kinakailangang pattern ng daloy mula sa P hanggang A at B hanggang T o P hanggang B at A hanggang T ay napili. Kapag ang solenoid (2) ay de-energized, ang control spool (3) ay ibabalik sa neutral na posisyon nito sa pamamagitan ng pagbabalik spring (4). Ang isang sakop na manu -manong override ay ibinibigay upang ang control spool (3) ay maaaring mapatakbo nang hindi pinalakas ang solenoid.
I -type ang 4we5n 6.0b/o ...
Ang bersyon na ito ay isang direksyon na balbula na may 2 posisyon ng paglipat at 2 solenoids nang walang detent at bukal. Walang tinukoy na posisyon ng paglipat sa de-energized na kondisyon.
I -type ang 4we5n 6.0b/ng ..
Ang bersyon na ito ay isang direksyon na balbula na may 2 posisyon ng paglipat, 2 solenoids at isang detent. Kaya, ang mga nauugnay na posisyon ng paglipat ay naayos at patuloy na lakas ng solenoid ay hindi kinakailangan.
Istraktura diagram ng kami 5
