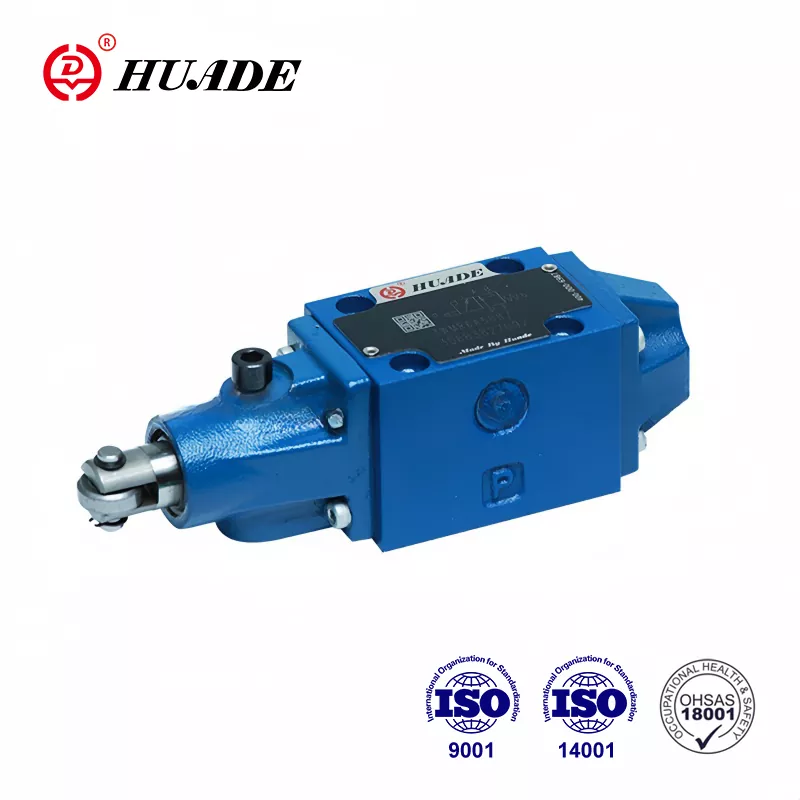

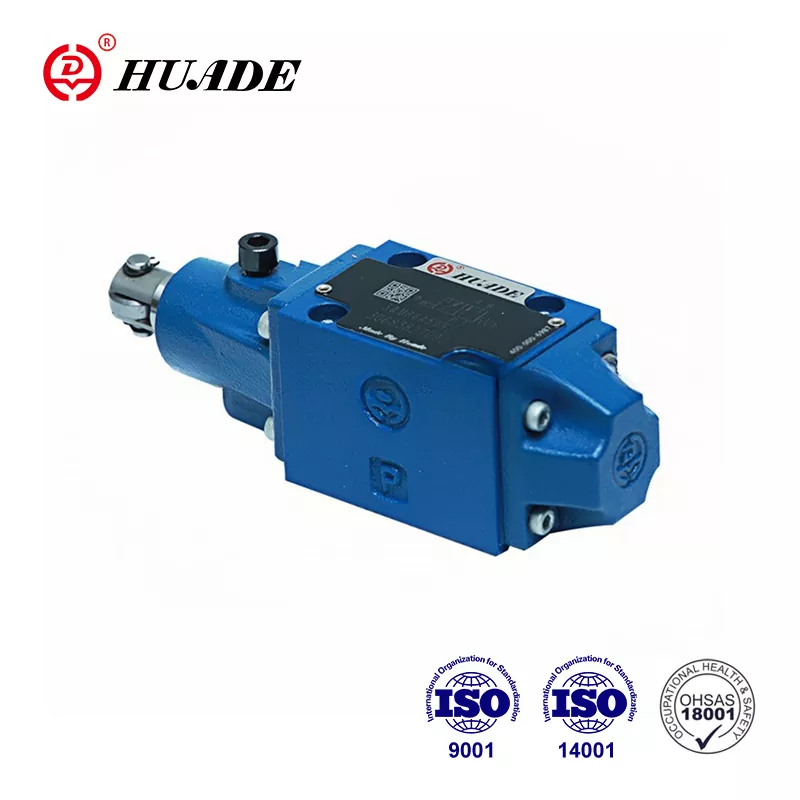

DIRECTIONAL CONTROL VALVE WMR

• Mga Tampok ng Produkto: Direktang Operasyon ng Roller, Disenyo na Tugma sa Rexroth, 19 Standard Spool Functions
• Mga pagtutukoy: Sukat 6/10, hanggang sa 31.5 MPa Pressure, Daloy hanggang sa 60/120 L/min
• Mga Aplikasyon: Ang makinarya ng konstruksyon, metalurhiya, mga tool sa makina, paggawa ng barko, aerospaceretryclaude ay maaaring magkamali. Mangyaring i-double-check ang mga tugon. Sonnet 4

Magpadala ng Inquiry PDF Download

Paglalarawan ng Produkto

Ang Huade ay isang kilalang negosyo na may-ari ng estado na pag-aari na dalubhasa sa haydroliko system. Si Huade ay nagkaroon ng dalawang pangmatagalang karanasan sa kooperasyon na may Rexroth mula 1979. Ang Huade® WMR Valve ay isang abot-kayang alternatibo sa parehong serye ni Rexroth. Ang balbula ng direksyon na ito ay nasisiyahan sa libreng serbisyo sa pagpapanatili sa loob ng isang taong panahon ng warranty. Inilalagay ni Huade ang mahusay na stress sa kalidad. Ang pabrika ay pumasa sa ISO9001, ISO14001, at OH SAS18001. Ang Huade® Hydraulic Valves ay malawakang ginagamit sa makinarya ng engineering at konstruksyon, metalurhiya, mga tool sa makina, proteksyon sa kapaligiran, paggawa ng barko, aerospace, riles ng tren, petrolyo at petrochemical, industriya ng militar at iba pang larangan. Ito ay isang maaasahang tatak sa China.

Parameter ng produkto ng Directional Control Valve WMR

Laki		6		10
Pinakamataas Paggawa ng presyon	Port A. B. P (㎫)	hanggang 31.5
	port t (㎫)	hanggang 6		hanggang 16
Sa mga simbolo A at B, ang T port ay dapat gamitin bilang isang koneksyon sa kanal Kung ang operating pressure ay nasa itaas ng presyon na pinahihintulutan sa t port
Pinakamataas na daloy (l/min)		hanggang sa 60		Hanggang sa 120
Flow Cross Section (Posisyon ng Kontrol 0		Para sa simbolo q, 6% ng nominal cross section
		Para sa simbolo w, 3% ng nominal na seksyon ng cross
Pressure Fluid		Mineral na langis (para sa NBR selyo) o Phosphate Ester (para sa FPM Seal)
Saklaw ng temperatura ng Pressure Fluid （℃）		-30 ～+80
Saklaw ng lapot (mm2/s)		2.8 hanggang 500
Timbang (kg)		tinatayang.1.4 100 hanggang 121		tinatayang.3.3
Operating Force sa Roller Lever		sa zero tank pressure	100 hanggang 121	Dalawang posisyon ng balbula	70 hanggang 140
(N)		sa isang presyon	184 hanggang 205	Tatlong posisyon ng balbula	70 hanggang 175

Tampok ng produkto ng Directional Control Valve WMR

Mga Tampok:

▶ Direktang pinatatakbo na direksyon ng spool balbula na may adjustable roller operation

▶ Ang pagpupulong ng roller lever ay maaaring hakbang sa 90 °

▶ Ang mga puwersa ng radial ay sumisipsip ng maaasahan (hanggang sa 30 °)

▶ 19 Kinds Standard spool function

Mga Pag -andar, Seksyon at Mga Simbolo ng Directional Control Valve WMR

Ang uri ng mga valve ng direksyon ay WMR ay mga roller na pinapatakbo ng mga valves ng direksyon.

Karaniwang binubuo sila ng pabahay (1), ang roller lever (2), ang control spool (3) at ang pagbabalik

Spring (4).

Kinakailangan ang isang plug-in throttle kung ang daloy na mas malaki kaysa sa pinahihintulutang halaga ay maaaring mangyari habang ang valve spool ay mula sa isang posisyon patungo sa isa pa. Ang plug-in orifice ay nilagyan sa p port ng direksyon na balbula.

Cutaway view ng WMR 6

CARTRIDGE THROTTLE
