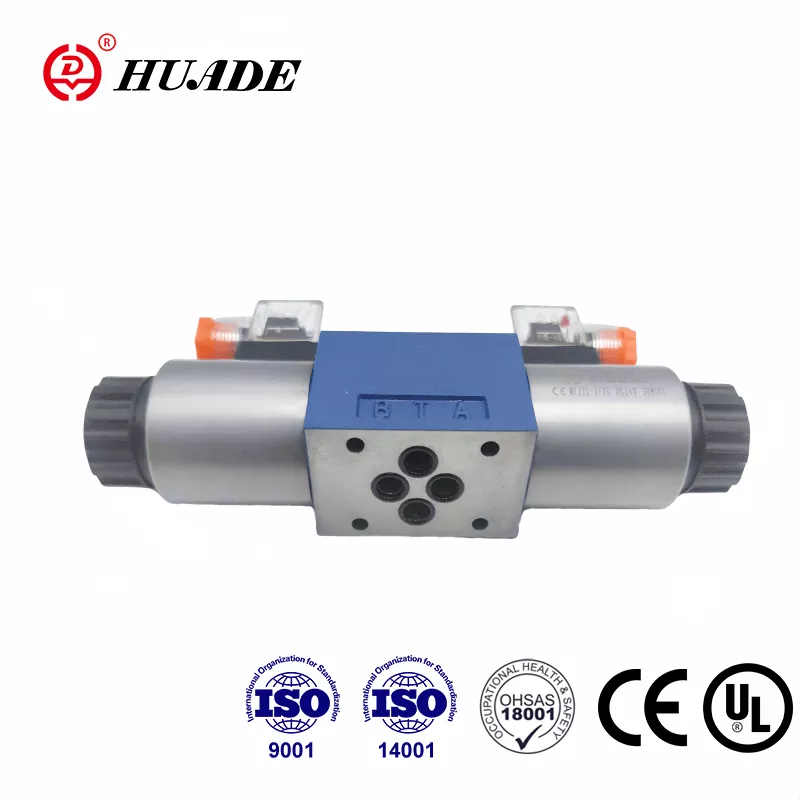

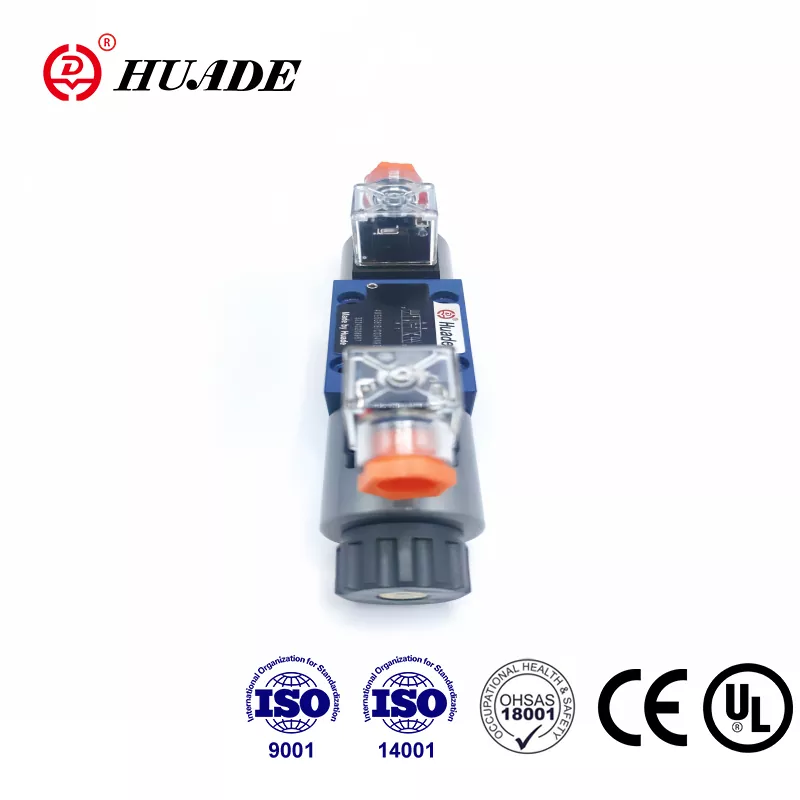

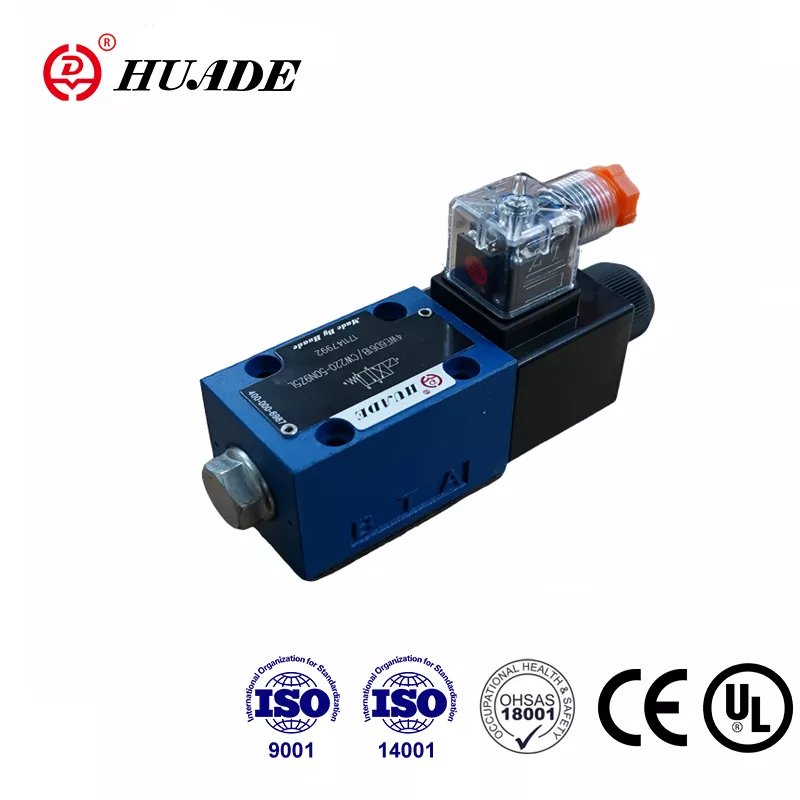

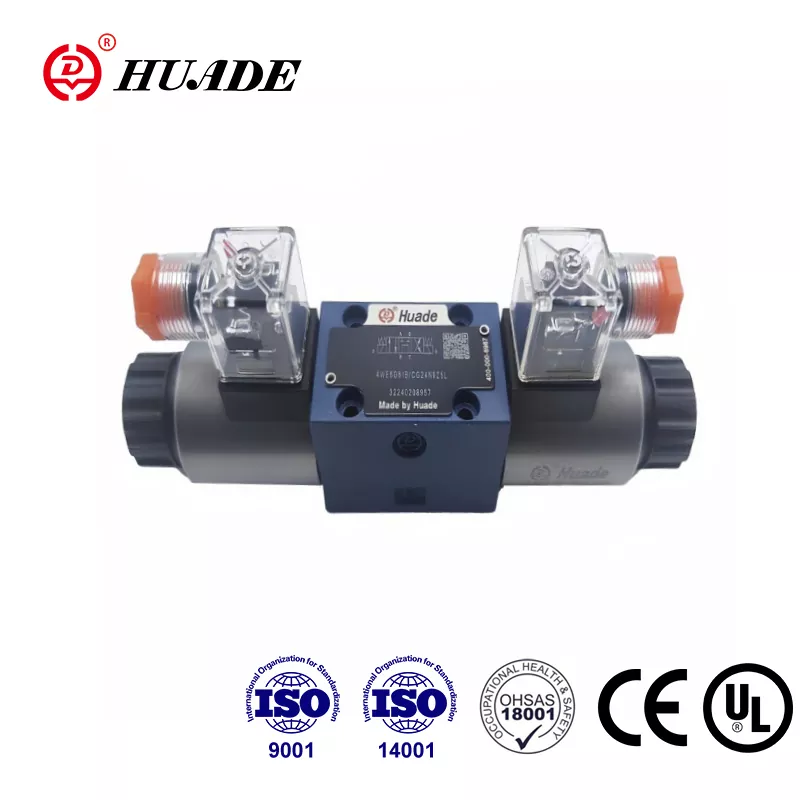

Bilang isang nangungunang tagagawa sa industriya ng haydroliko ng China, ang Huade ay nakipagtulungan sa Rexroth dalawang beses mula 1979. Ang Huade® 4we 6 y Directional Spool Valve ay malawakang ginagamit sa iba't ibang mga pang -industriya na kapaligiran. Maaari itong palitan ang parehong modelo na inaalok ng Rexroth. Ito ay ligaw na ibinebenta sa China at sa mga dayuhang bansa. Inilalagay ni Huade ang mahusay na stress sa kalidad upang matiyak na ang bawat direksyon ng balbula ay may higit na mahusay na pagganap. Ang Huade ay may 750 advanced na kagamitan sa produksyon na na -import mula sa buong mundo. Ang serye ng Solenoid Directional Valve ay naipasa ang sertipikasyon ng CE. Ang pabrika ay pumasa sa ISO9001, ISO14001, at ISO45001. Ang Huade® hydraulic solenoid valves ay malawakang ginagamit sa industriya ng militar at iba pang larangan sa China dahil sa matatag na pagganap.
|
Haydroliko |
|||
|
Max.operating pressure port A, B, P (MPA) |
Hanggang sa 35.0 |
||
|
Port t (㎫) |
21 (-); 16 (～) |
||
|
na may mga simbolo a at b, ang port t ay dapat gamitin bilang isang port ng kanal |
|||
|
Max.flow (l/min) |
80 (-); 60 (～) |
||
|
Pressure Fluid |
Mineral na langis o pospeyt ester |
||
|
Saklaw ng lapot (mm2/s) |
2.8 ~ 500 |
||
|
Saklaw ng temperatura ng Pressure Fluid （℃） |
-30 ～+80 |
||
|
Antas ng kontaminasyon |
Pinakamataas na pinahihintulutang antas ng kontaminasyon ng hydraulic fluid sa NAS 1638 Class9. |
||
|
Elektriko |
|||
|
Uri ng Boltahe |
DC |
AC 50/60Hz |
|
|
Magagamit na mga boltahe (v) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Power Consumption (W) |
30 |
||
|
Holding Power (VA) |
- |
50 |
|
|
Switch-On Power (VA) |
- |
220 |
|
|
Tungkulin |
tuloy -tuloy |
||
|
Oras ng paglipat sa IS0 6403 |
Sa (ms) |
25 hanggang 45 |
10 hanggang 20 |
|
Off (MS) |
10 hanggang 25 |
15 hanggang 40 |
|
|
Proteksyon sa DIN |
IP 65 |
||
|
Dalas ng paglipat (siklo/h) |
hanggang sa 15000 |
Hanggang sa 7200 |
|
|
Na may mga koneksyon sa koryente ang proteksiyon conductor (PE) |
|||
Mga Tampok:
▶ Direktang Solenoid Actuated Directional Spool Valve High Performance Version
▶ Wet pin dc o ac solenoids na may naaalis na coil
▶ Ang solenoid coil ay maaaring paikutin sa pamamagitan ng 90 °
▶ Mga koneksyon sa koryente alinman bilang indibidwal o gitnang koneksyon
▶ Hindi kinakailangan upang buksan ang presyon ng masikip na silid kapag binabago ang coil
▶ Override ng kamay, opsyonal
▶ Porting pattern sa DIN 24 340 Form A, ISO 4401 at Cetop - RP 121H
Application:
Ang mga direksyon na balbula ng uri 4we 6 y ay solenoid na pinatatakbo na direksyon ng mga balbula ng spool. Kinokontrol nila ang pagsisimula, ihinto at direksyon ng isang likido.
Mahalagang ang direksyon ng control valves 4we 6 ay binubuo ng pabahay (1), isa o dalawang solenoids (2), ang control spool (3), at isa o dalawang pagbabalik na bukal (4). Sa de-energized na kondisyon ang control spool (3) ay gaganapin sa neutral o paunang posisyon sa pamamagitan ng pagbabalik ng mga bukal (4) (maliban sa mga salpok na spool) .Ang control spool (3) ay kumilos sa pamamagitan ng wet pin solenoids (2). Ang puwersa ng solenoids (2) ay kumikilos sa pamamagitan ng plunger (5) sa control spool (3) at itinulak ito mula sa neutral na posisyon nito sa kinakailangang posisyon sa pagtatapos.Ito ay nagbibigay ng libreng daloy mula sa P hanggang A at B hanggang T o P hanggang B at A hanggang T.
Kapag ang solenoid (2) ay de-energized, ang control spool (3) ay ibabalik sa neutral na posisyon nito sa pamamagitan ng pagbabalik na bukal (4).
Ang isang opsyonal na override ng kamay (6), ay nagbibigay -daan sa paggalaw ng control spool (3) nang hindi pinalakas ang solenoid.
Istraktura diagram ng We 6 61B
