Ang nagtatrabaho na prinsipyo ng Valve ZDC ay batay sa mekanismo ng throttling at pressure compensation. Ang Meter-in Pressure Compensator ZDC ay karaniwang ginagamit kasama ng isang proporsyonal na direksyon ng balbula ng WRZ upang ayusin ang daloy sa pamamagitan ng pagkontrol sa pagbubukas ng throttle port, habang ginagamit ang pressure compensator upang mapanatili ang pagkakaiba ng presyon bago at pagkatapos ng pare-pareho ang throttle port, sa gayon nakamit ang kabayaran sa pag-load. Ginagawa nitong bilis ng actuator na hindi naapektuhan ng mga pagbabago sa pag -load, pagpapabuti ng katatagan at kontrol ng kawastuhan ng system.
| Laki | 10 | 16 | 25 |
| Daloy (l/min) | 85 | 150 | 325 |
| Timbang (kg) | 3 | 3.5 | 8.9 |
| Operating Pressure (MPA) PMAX | A 、 b 、 p | 35 | |
| T | 25 | ||
| X | 3 hanggang 10 | ||
| Y | Hanggang sa 3. (lamang kapag gagamitin sa port na pinatatakbo ang proporsyonal na balbula ng direksyon, othenwise 15) | ||
| Antas ng nilalaman | ≤20 (inirerekumenda 10) | ||
Mga Tampok:
▶ Ang kabayaran sa pag-load sa port p sa isang o p sa B sa pamamagitan ng isang built-in na shuttle valve
▶ 2-way na bersyon "P '
▶ 3-way na bersyon na "P T" (NS10-25)
▶ Kontrol ng daloy kapag nagtatrabaho kasama ang isang proporsyonal na balbula ng direksyon
Application:
Ang Meter-in Pressure Compensator ZDC ay malawakang ginagamit sa makinarya ng metalurhiko, makinarya ng metalurhiko, makinarya ng metalurhiko.
Ang metro-in pressure compensator ZDC valves ay direktang pinatatakbo na metro-in pressure compensator na 2 o 3-way na disenyo.
Ginagamit ang mga ito para sa kabayaran sa pag-load bilang isang meter-in pressure compensator sa Channel P.
Ang mga balbula na ito ay karaniwang binubuo ng pabahay (1), ang control spool (2), compression spring (3) na may spring washer (4) at ang takip (5) na may integrated shuttle valve (6).
Ang compression spring (3) ay humahawak ng control spool (2) sa bukas na posisyon mula sa P1 hanggang P, kapag ang pagkakaiba -iba ng presyon ng P1 hanggang A1 o P1 hanggang B1 ay mas mababa sa 1.0 MPa.
Kung ang pagkakaiba -iba ng presyon ay lumampas sa 1.O MPa, kung gayon ang control spool (2) ay inilipat sa kaliwa hanggang maibalik ang pagkakaiba -iba ng presyon.

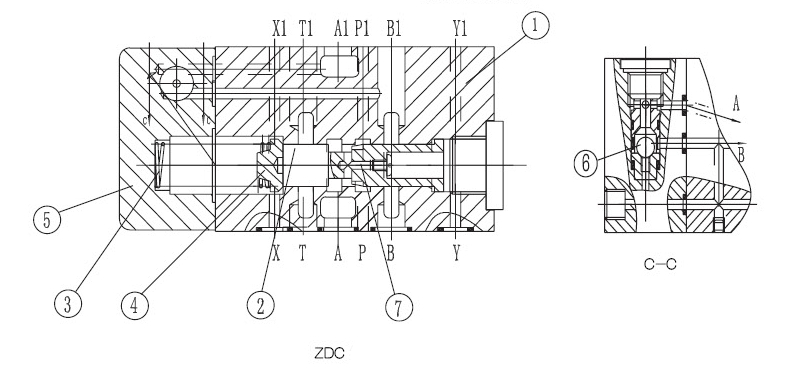

Istraktura ng Meter-in Pressure Compensator ZDC

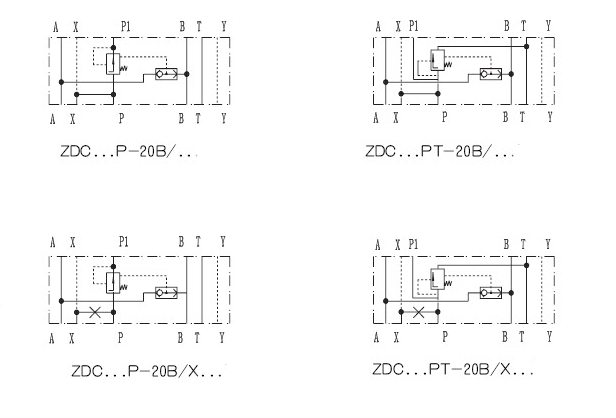

Mga Simbolo ng Meter-in Pressure Compensator ZDC
