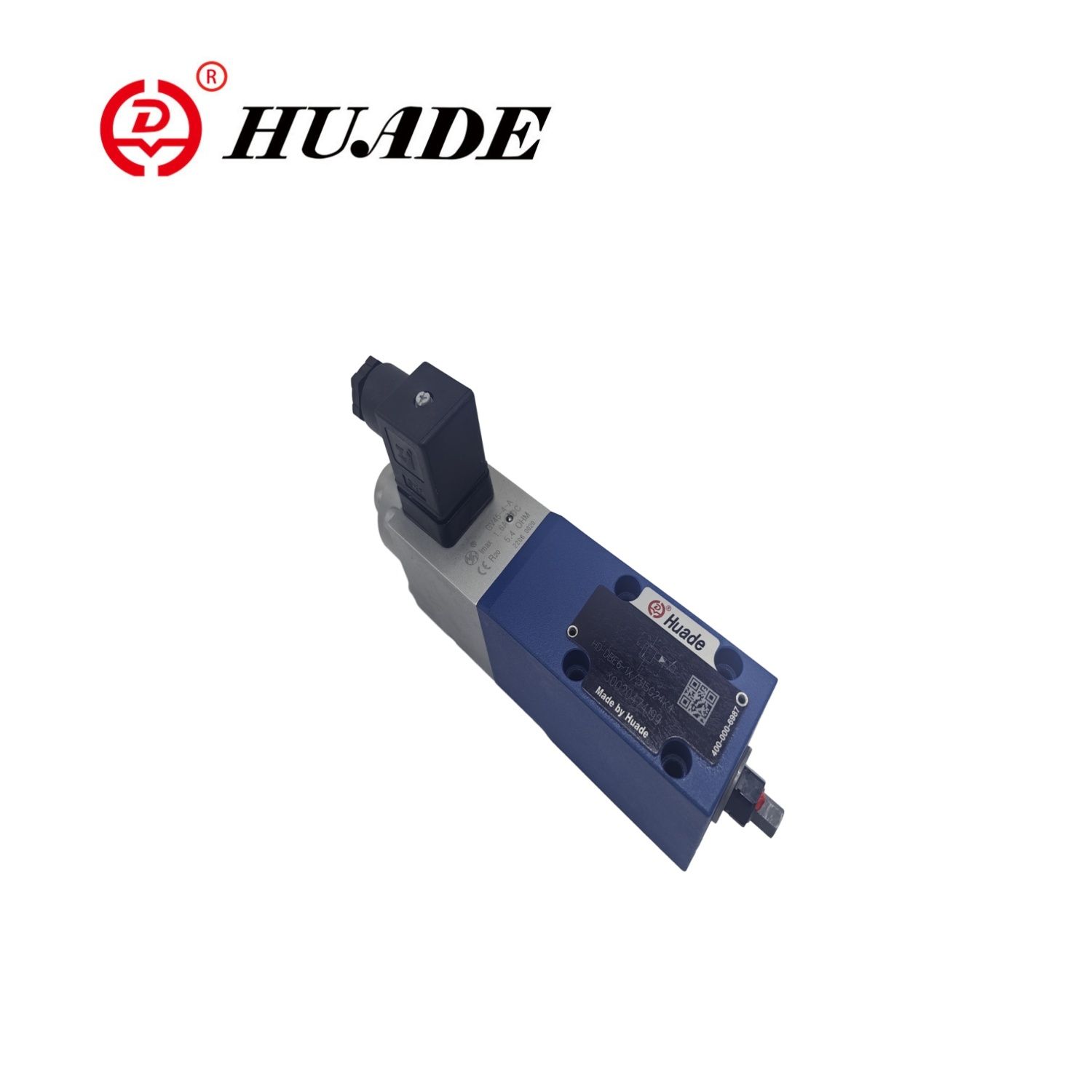

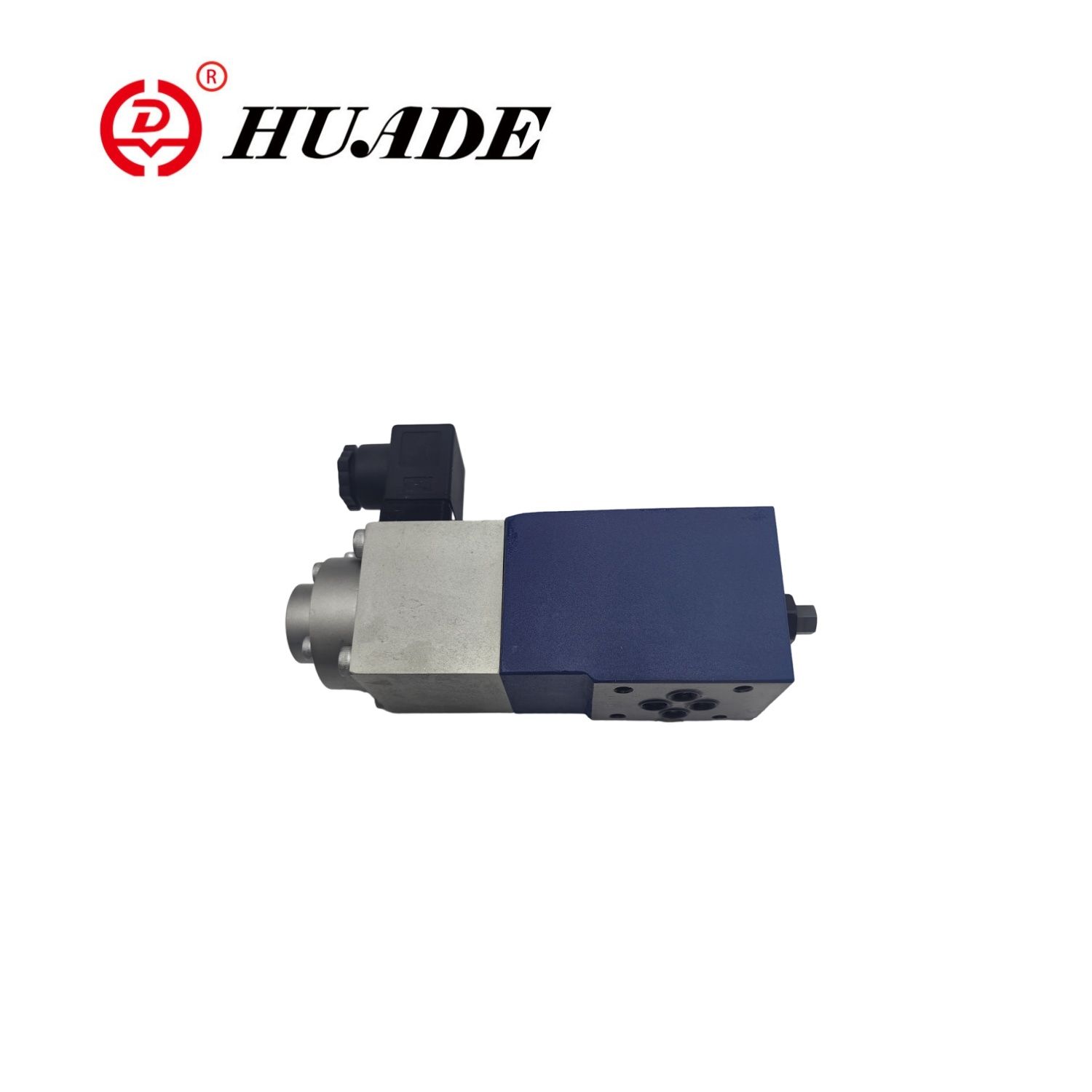

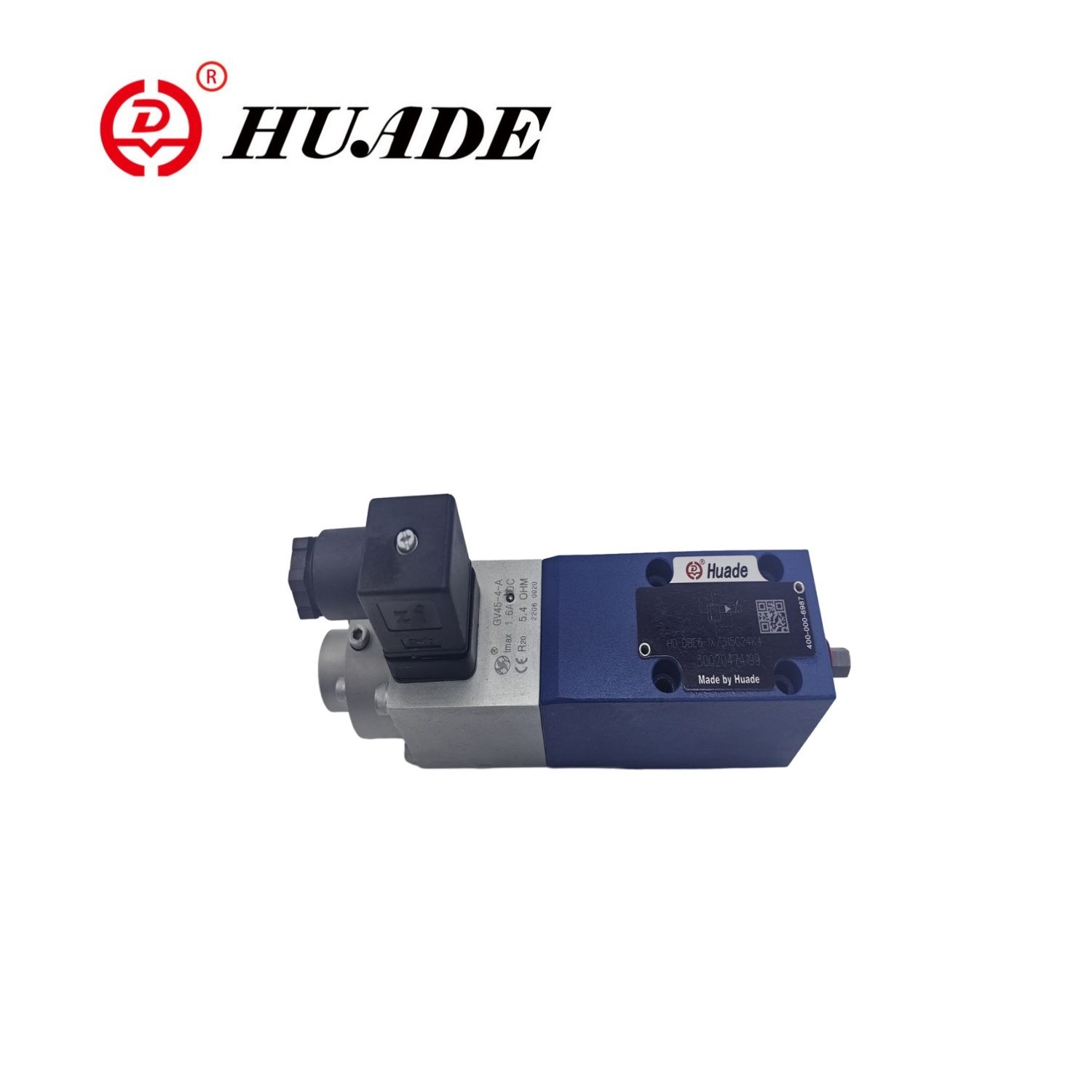

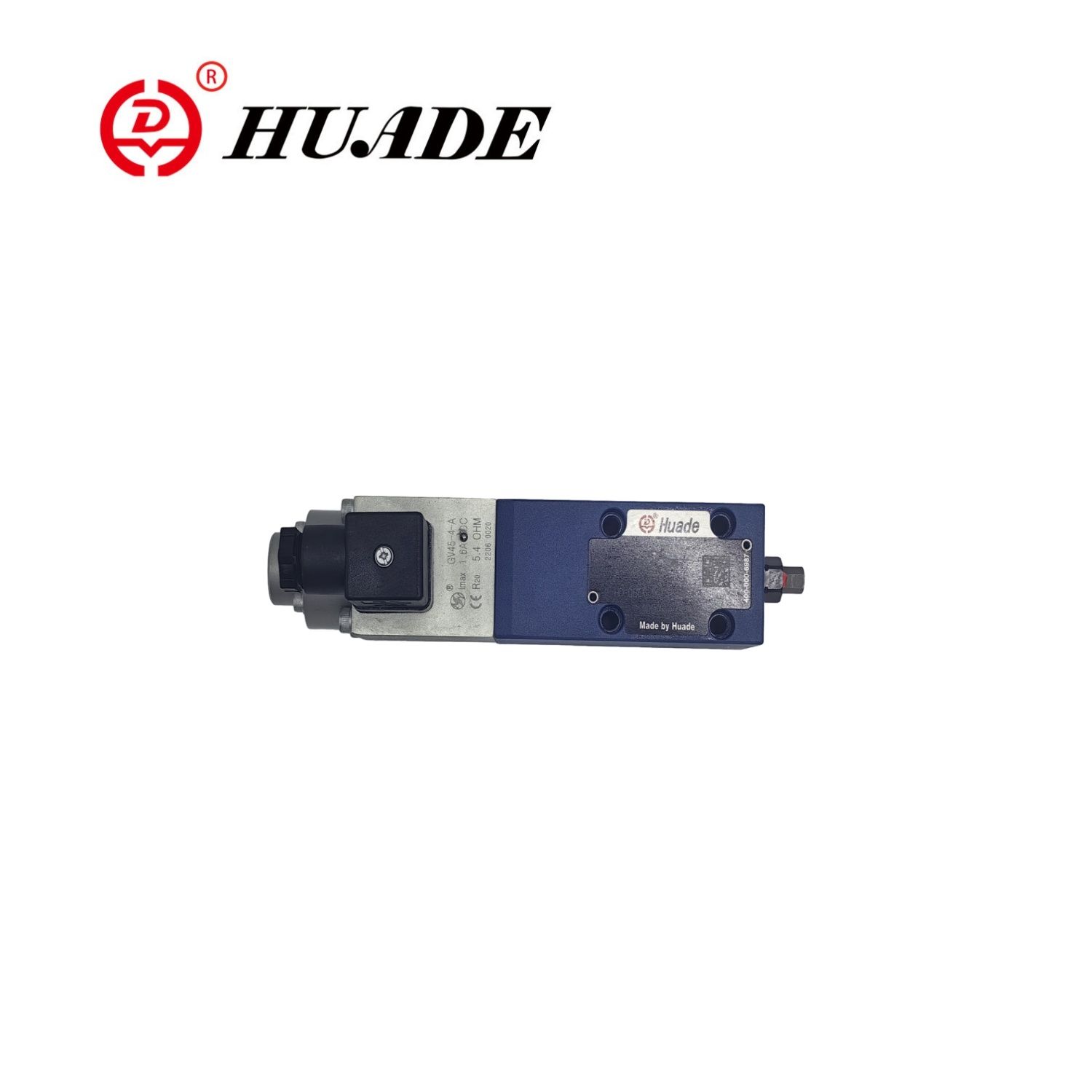

Ang proporsyonal na balbula ng Huade DBE-1x ay isang balbula na pinatatakbo ng pilot na hinimok ng isang proporsyonal na solenoid, na ginamit upang limitahan ang presyon ng system. Maaari itong patuloy na itakda ang presyon ng system na limitado batay sa halaga ng de -koryenteng pag -input, sa gayon nakamit ang tumpak na kontrol ng presyon ng hydraulic system. Ang proporsyonal na balbula na ito ay nakakatugon sa mga kinakailangan sa CE, umaayon sa mga pamantayang pang -internasyonal, at katugma sa mga produkto ng Rexroth.
| Pangkalahatan | ||
| Pag -install | Opsyonal | |
| Saklaw ng temperatura ng imbakan (℃) | -20 hanggang +80 | |
| Nakapaligid na saklaw ng temperatura | Dbe at zdbe (℃) | -20 hanggang+70 |
| Dbee at zdbee (℃) | -20 hanggang +50 | |
| Timbang | Dbe at zdbe (kg) | 2.4 |
| Dbee at zdbee (kg) | 2.5 | |
| Hydraulic (sinusukat sa ʋ = 46 mm2/s at t = 40 ° C ± 5 ℃ | ||
| Max. operating pressure | Ports P: P1-P2: A1-A2: B1-B2 MPa | 31.5 |
| Port t mpa | 5 | |
| Max. Settle Pressure | Pressure Stage 5 MPa | 5 |
| Yugto ng Pressure 10 MPa | 10 | |
| Pressure Stage 20 MPa | 20 | |
| Pressure Stage 31.5 MPa | 31.5 | |
| Min. Ang nakaayos na presyon sa halaga ng signal 0 MPa | Tingnan ang mga katangian ng curves | |
| Ibalik ang presyon ng port a; na may panlabas na pilot oil drain (y) | hiwalay at sa zero pressure sa tangke | |
| Pilot oil flow l/min | 0.6o1.2 | |
| Max. Daloy l/min | 30 | |
| Pressure Fluid | Mineral Oil (HL, HLP) hanggang DIN 51 524 | |
| Saklaw ng temperatura ng fluid ng presyon | -20to+80 | |
| Saklaw ng lapot mm2/s | 15 hanggang 380 | |
| Elektriko | 24v dc | |
| Min.Control Current (MA) | 100 | |
| Max.Control Kasalukuyang Ma | 1600 | |
| Solenoid Coil Resistance | Malamig na halaga sa 20 ° C (Ω) | 0.54 |
| Halaga ng max.warm (ω) | 7.8 | |
| Tungkulin | 100 | |
| Mga koneksyon sa elektrikal | Dbe at Zdbe | Na may sangkap na plug sa DIN EN 175 301 ~ 803 |
| Plug-in Connector sa DIN EN 175 301-803 | ||
| Dbee at Zdbee | Na may sangkap na plug toe DLN 43 563-AM6-3 | |
| Plug-in connector toe din 43 563-BF6-3 | ||
| Proteksyon ng balbula sa DIN 40 050 | IP 65 | |
| Kontrolin ang mga electronics para sa DBEE at ZDBEE | Isinama sa balbula | |
| Para sa DBE at Zdbe | ||
| Amplifier sa Eurocard format analogue | HD-VT-VSPA1-1-1X/ | |
Mga Tampok:
▶ Valve para sa paglilimita ng isang presyon ng system
▶ Ang pagkilos sa pamamagitan ng proporsyonal na solenoids
▶ Para sa subplate na pag -mount o disenyo ng plate ng sandwich
▶ Valve at kontrolin ang mga electronics mula sa isang solong mapagkukunan
▶ Mga Uri ng HD-DBEE at HD-ZDBEE na may integrated control electronics
①Low halimbawa pagkalat ng curve ng katangian ng halaga ng curve ng halaga
②Independently adjustable pataas at pababa ng mga rampa
Application:
Ang DBE-1x proporsyonal na balbula ng kaluwagan ay malawakang ginagamit sa iba't ibang mga hydraulic system na nangangailangan ng tumpak na kontrol sa presyon, tulad ng makinarya ng konstruksyon, metalurhiko na kagamitan, paggawa ng barko, at iba pang mga patlang.
Proporsyonal na mga balbula ng relief pressure, ang mga uri ng HD-DBE ay kumilos sa pamamagitan ng isang proporsyonal na solenoid. Ang mga balbula na ito ay ginagamit upang limitahan ang isang presyon ng system. Sa mga balbula na ito posible na walang hawak na ayusin ang presyon ng system, na kung saan ay limitado, na may kaugnayan sa halaga ng de -koryenteng utos.
Ang mga balbula na ito ay karaniwang binubuo ng isang proporsyonal na solenoid (1), ang pabahay (2), ang kartutso ng balbula (3), ang spool (4) at ang pilot poppet (8). Ang proporsyonal na solenoid ay nagko -convert ng de -koryenteng kasalukuyang proporsyonal sa isang mekanikal na puwersa. Ang isang pagtaas sa kasalukuyang mga sanhi ng isang kaukulang pagtaas sa Solenoid Force. Ang solenoid armature chamber ay puno ng haydroliko na likido at balanse ng presyon. Ang setting ng presyon ng system ay isinasagawa sa pamamagitan ng proporsyonal na solenoids (1) na may kaugnayan sa halaga ng utos. Ang presyur na nagmula sa system sa port p ay kumikilos sa kanang bahagi ng spool (4). Kasabay nito ang presyon ng system ay kumikilos sa pamamagitan ng control line (6) na nilagyan ng isang orifice (5) sa tagsibol na naka -load na bahagi ng spool (4). Sa pamamagitan ng isang karagdagang rifice (7) Ang presyon ng system ay kumikilos sa pilot poppet (8) laban sa puwersa ng proporsyonal na solenoid (1). Kapag naabot na ng presyon ng system ang pre-set na halaga ng pilot poppet (8) na nakataas mula sa upuan nito. Depende sa modelo, ang langis ng pilot ay maaari na ngayong dumaloy sa labas sa pamamagitan ng port a (y) o panloob sa tangke, ito ay may epekto ng paglilimita sa presyon sa tagsibol na naka -load na bahagi ng spool (4). Kung ang presyur ng system ay patuloy na tumaas nang bahagya pagkatapos ang mas mataas na presyon sa kanang bahagi ng spool ay nagtutulak sa spool sa kaliwa sa posisyon ng control P hanggang T. sa isang minimum na kontrol ng kasalukuyang -corresponding sa isang halaga ng utos ng zero -Ang minimum na pag -aayos ng presyon ay itatakda.
Istraktura ng proporsyonal na balbula ng kaluwagan ng presyon DBE-1x
Simbolo ng proporsyonal na balbula ng kaluwagan ng presyon DBE-1x
